Инструкция по монтажу фасадных панелей Я-ФАСАД и Декоративной системы Grand Line

Купить в интернет-магазине

Данная инструкция несет рекомендательный характер. Монтаж отличный от описанного в инструкции не гарантирует правильность эксплуатации продукции, является персональной ответственностью монтируещего и может послужить причиной в отказе от гарантийных обязательств.

Стена дома с отделкой панелями ЯФасад - фото

Гарантии от компании Grand Line

Производитель гарантирует для продуктов Я-ФАСАД:

  • Отсутствие производственных дефектов;
  • Пожизненное (в течение жизни первоначального владельца) отсутствие деформаций (растрескивание, вздутие, расслаивание) из-за воздействия климатических и экологических факторов;
  • В течение 50 лет - стабильность* цветов и отсутствие обесцвечивания продукции.

*Стабильность цвета - незначительное, плавное и равномерное изменение насыщенности цвета.

Условия гарантии

Гарантия распространяется на продукцию при соблюдении следующих условий:

  • хранение, уход и транспортировка осуществлялись в соответствии с правилами производителя;
  • продукция использовалась по прямому назначению;
  • монтаж продукции осуществлялся специалистами, имеющими соответствующую лицензию на проведение строительно-монтажных работ, при соблюдении ими инструкции по монтажу панелей Я-ФАСАД.

Транспортировка и хранение

Фасадные панели Я-ФАСАД и комплектующие к ним должны храниться:

  • только в фирменных упаковках производителя;
  • только в условиях, препятствующих попаданию влаги и прямых солнечных лучей на продукцию;
  • только в крытых, оборудованных вентиляцией помещениях, при температуре от -35°С до +50°С и относительной влажности воздуха 40-60%.

При длительном хранении необходимо использовать паллеты или стеллажи, при этом количество рядов упаковок не должно превышать 5 штук в высоту.

Категорически запрещается хранить продукцию:

  • без упаковки производителя;
  • под прямыми солнечными лучами;
  • вблизи отопительных приборов;
  • в полиэтиленовой плёнке, если это не упаковка производителя.

Правила транспортировки фасадных панелей Я-ФАСАД и аксессуаров:

  • транспортировать продукцию необходимо крытым транспортом;
  • упаковки с продукцией не должны выступать за длину кузова;
  • транспортировать продукцию необходимо в фирменной упаковке производителя (в случае перевозки продукции без упаковки, складывать панели и аксессуары лицевой стороной вверх, между панелями положить материал, предотвращающий повреждения лицевой стороны);
  • при загрузке продукции необходимо в нижних рядах укладывать упаковки с панелями, упаковки с аксессуарами необходимо размещать сверху;
  • упаковки должны быть закреплены в машине таким образом, чтобы полностью исключить возможность их перемещения при транспортировке;
  • при перевозке продукции температура воздуха в крытом кузове не должна превышать +50°С и опускаться ниже -50°С.

Не допускается бросать, перегибать и деформировать упаковки с продукцией при погрузочно-разгрузочных работах.

Общие правила работы с фасадной системой Я-ФАСАД и Декоративной системой GL

Панели Я-ФАСАД и Декоративную систему GL нельзя жестко фиксировать. На изделиях предусмотрены прямоугольные прорези, саморез должен вкручиваться строго в середину отверстия при этом между шляпкой самореза и поверхностью изделия должен оставаться зазор 0,8-1 мм. Нижняя кромка устанавливаемой панели должна опираться на верхнюю кромку нижней панели. Компания Вестмет рекомендует смещать каждый последующий ряд относительно предыдущего во избежание появления вертикальных швов.

Монтаж обрешетки - схема

Смонтируйте обрешетку. (рис. 1) Для монтажа Я-ФАСАД и Декоративной системы GL производитель рекомендует использовать профиль для гипсокартона производства Grand Line. Профиль монтируется вертикально на расстоянии 300-400 мм по осям, (рис. 2) устанавливается полностью вокруг дверей, окон и других проемов, во всех углах, наверху, и внизу зашиваемой поверхности. Чтобы создать ровную поверхность для обшивки и избежать волнистых поверхностей, обрешетка выравнивается при помощи прямых подвесов.

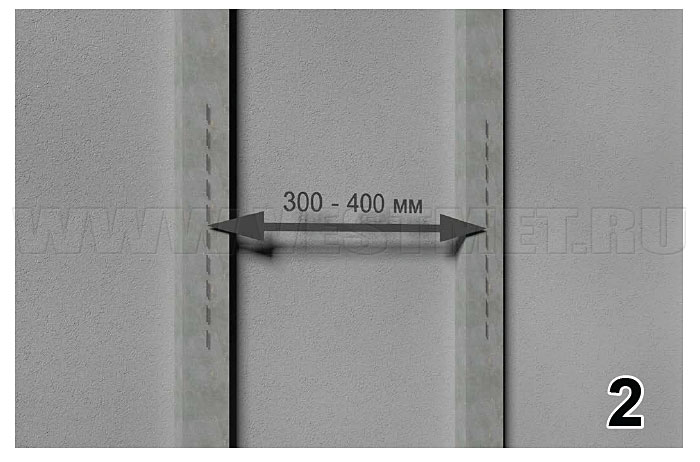

Профиль монтируется вертикально на расстоянии 300-400 мм по осям
  Внимание! В октябре компания Вестмет предлагает скидки на пластиковые водосточные системы Grand Line Стандарт и металлочерепицу Гранд Лайн Матовый Пурал.

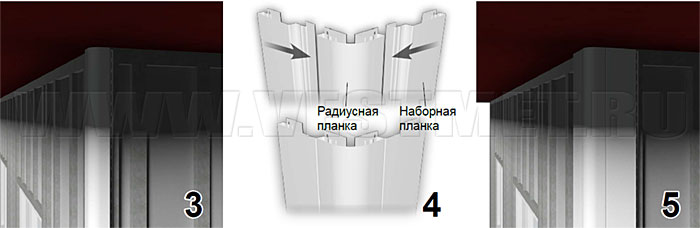

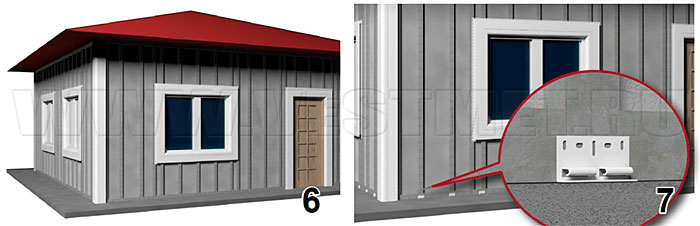

С помощью меленого шнура, лазерного нивелира, или водяного уровня отбейте строго горизонтальную линию по всему периметру здания. Это будет нижний уровень фасада. Смонтируйте Декоративную систему GL на углах здания, вокруг оконных и дверных проемов. (рис. 3, 4, 5, 6) На внутренних углах используйте два универсальных J-профиля 7/8”. Техника крепления Декоративной системы GL аналогична креплению доборных элементов для винилового сайдинга. Прикрепите радиусную планку, закрутив саморезы в верхние отверстия по обе стороны. Планка должна висеть на этих двух саморезах. Убедитесь, что она установлена ровно. Прикрепите радиусную планку, прикручивая саморезы на расстоянии 200-400 мм друг от друга. Не следует вкручивать саморезы слишком плотно (зазор должен составить 0,8-1 мм). Вставьте наборные планки в радиусные планки, закрепите их. Закрепите саморезами стартовые элементы с расстоянием 300-400 мм по ранее нанесенной линии. (рис. 7)

Монтаж декоративной системы GL на углах здания, вокруг оконных и дверных проемов

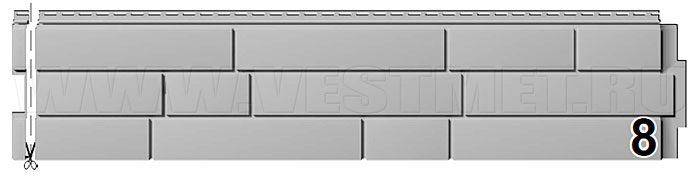

Все виниловые фасадные панели Я-ФАСАД устанавливаются слева направо. Отрежьте левую сторону первой устанавливаемой панели таким образом, чтобы ее можно было установить заподлицо в Декоративную систему GL. (рис. 8)

Монтаж стартовой планки



Первая панель

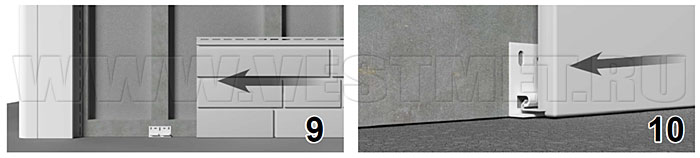

Вставьте панель в стартовые элементы и задвиньте в паз Декоративной системы Гранд Лайн. (рис. 9, 10).

Установка первой панели в стартовый элемент

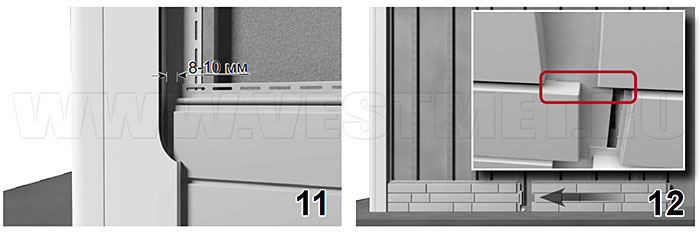

Оставляйте зазор между панелями Я-ФАСАД и декоративной системой 8-10 мм для компенсации теплового расширения. (рис. 11)

Установка последующих панелей в ряду производится также способом заведения справа налево. Выступы правой панели при этом вставляются в соответствующие пазы левой панели. (рис. 12).

Тепловой зазор и выступы для монтажа

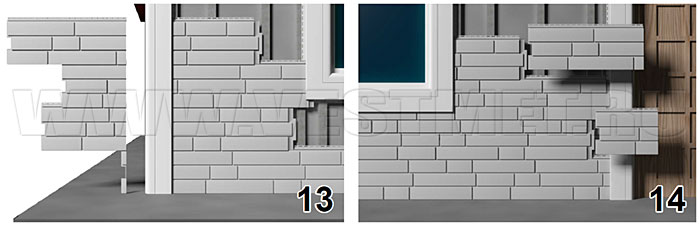

Каждый новый ряд старайтесь начинать с произвольным, неравномерным смещением. Обрезки, полученные при этом, пойдут на завершение ряда. (рис. 13, 14).

Монтаж со смещением

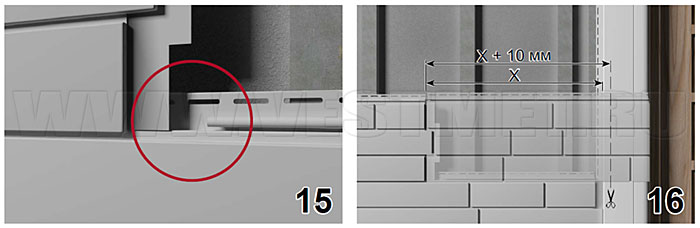

Установка последней панели в ряду производится следующим образом. В месте вертикального стыка панелей подрежьте замок нижней панели. (рис. 15). Отмерьте расстояние от предпоследней панели до начала лицевой стороны аксессуара и прибавьте к нему 10 мм. Отмерьте полученный результат на панели и обрежьте ее. (рис. 16).

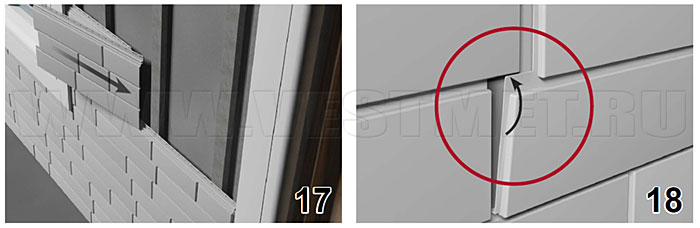

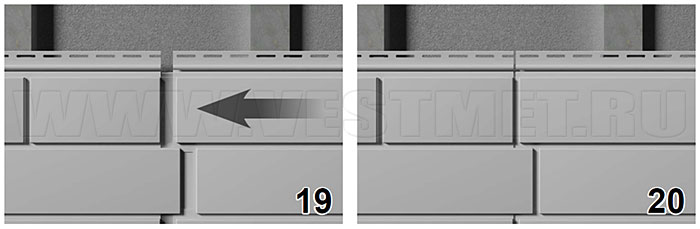

Вставьте последнюю панель через подрез замка нижней панели слева направо. (рис. 17). Заведите ее до упора в паз аксессуара. Слегка подогнув выступы, вставьте их в ответные пазы предпоследней панели. (рис. 18). Сдвиньте панель влево. Закрепите панель. (рис. 19, 20).

Обрезка замка и панели
Вставка последней панели
Вставка последней панели

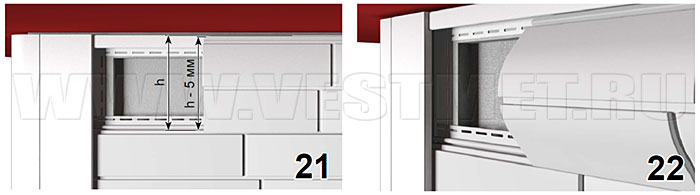

Когда Вы достигнете верха стены, Вам потребуется подрезать панели, устанавливаемые в последний ряд, по высоте. Отмерьте расстояние от предпоследнего ряда панелей до внутренней части универсального J-профиля 7/8’’ и вычтите из результата замера 5-7 мм. Отрежьте верхнюю часть панели руководствуясь полученными вычислениями. Вставьте подготовленную панель в замок нижней панели. Слегка согнув панель вставьте ее в универсальный J-профиль 7/8’’.

Подрезка панелей по высоте

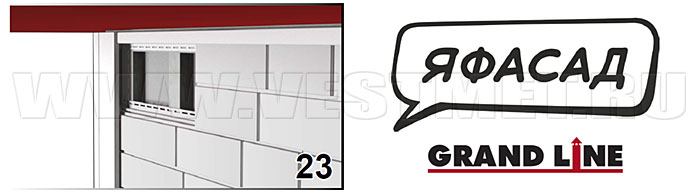

Смонтированный фасад
