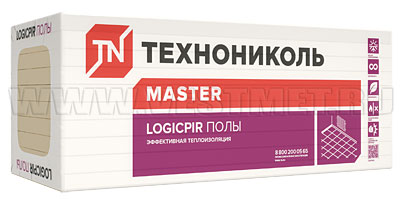

Утеплитель ТЕХНОНИКОЛЬ LOGICPIR Полы

ТЕХНОНИКОЛЬ LOGICPIR ПолыLOGICPIR Полы - энергоэффективный утеплитель с жесткой ячеистой структурой. С ними Вы сохраните высоту помещения при минимальной толщине утеплителя. Вы получите равномерное распределение тепла по вертикали, позволяющее понизить температуру теплоносителя, а значит сэкономить деньги на отопление. Можно выбрать любое финишное покрытие.

Преимущества

  • Сохраняет высоту помещения за счет минимальной толщины;
  • Не поддерживает горение, не распространяет пламя;
  • Отражает, сохраняет тепло (0,021 Вт/м С);
  • Фольгированный утеплитель не требует пароизоляции;
  • Экологически безопасен при любых температурах;
  • Не боится влаги;
  • Сохраняет характеристики весь срок службы (25 лет).

Область применения

Для звуко- теплоизоляции полов с подогревом или без него в жилых, общественных и административных зданиях.

Инструкция по монтажу

Подготовка основания1. Подготовка основания. Очистка от мусора. На поверхности не должно быть трещин, следов штукатурки, краски, жира или масла.

Сопряжение с конструкциями2. Сопряжение с конструкциями. В местах сопряжения пола с другими конструкциями устанавливаются полосы из вспененного полиэтилена толщиной 8–10 мм, доходящие до высоты финишного покрытия пола. ВАЖНО! Это необходимое требование для создания конструкции эффективного «плавающего» пола и ликвидации передачи ударного шума.

Монтаж теплоизоляционных плит3. Монтаж теплоизоляционных плит. Уложите теплоизоляционные плиты с разбежкой швов (смещением торцевых стыков в соседних рядах).

Создание паронепроницаемого слоя4. Создание паронепроницаемого слоя. Фольга является паронепроницаемой. При проклейке стыков плит алюминиевой лентой получается непрерывный и герметичный паронепроницаемый слой, надежно предохраняющий всю конструкцию от увлажнения.

Устройство сборной («сухой») стяжки5.1. Устройство сборной («сухой») стяжки. В целях исключения «мокрых» процессов и ускорения производства работ следует применять сборные стяжки из ГКЛ, ГВЛ, древесно­стружечных (ДСП) и цементно­стружечных листов (ЦСП) или фанеры. Поверх слоя утепления укладывается стяжка из двух слоев плоских листов со смещением стыков и фиксацией этих слоев между собой саморезами.

Устройство цементно-песчаной стяжки5.2. Устройство цементно-песчаной стяжки. Произведите заливку цементно­песчаной смеси минимальной толщиной 40 мм с армированием металлической сеткой.

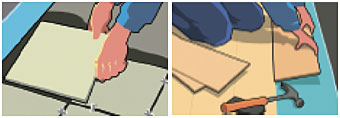

Финишное покрытие6. Финишное покрытие. Произведите укладку финишного покрытия из керамической плитки, ламината, паркета и др.

Хранение

Теплоизоляционные плиты LOGICPIR Полы должны храниться в сухом закрытом помещении в горизонтальном положении в штабелях на расстоянии не менее 1 м от нагревательных приборов.

Допускается хранение под навесом, защищающим их от атмосферных осадков и солнечных лучей. Также допускается хранение на открытом воздухе в специальной упаковке, защищающей от внешних атмосферных воздействий в течение не более 3 месяцев.

Гарантийный срок хранения – 2 года со дня изготовления при условии соблюдения правил транспортирования и хранения. По истечении гарантийного срока хранения плиты должны быть проверены на соответствие стандартам организации и, в случае соответствия, могут быть использованы по назначению.

Физико-механические характеристики

Наименование показателя
Единица измерения
LOGICPIR Стена
Прочность на сжатие при 10% деформации
МПа
0,12
Теплопроводность при 25 °С
Вт/м*К
0,021
Водопоглощение по объему в течение 28 суток
%
Не более 1
Температура эксплуатации
°С
-65/+110

Логистические параметры

Толщина, мм
20
30
40
50
Длина, мм
1185
1200
1200
1200
Ширина, мм
585
600
600
600
Количество плит в пачке, шт
12
8
6
5
Площадь одной плиты, м2
0,014
0,022
0,029
0,036
Площадь продукции в пачке, м2
8,64
5,55
4,16
3,47
Объем продукции в одной пачке, м3
0,17
0,17
0,17
0,17
Вес одной упаковки, кг
5,82
6
6
6,3

Решения LOGICPIR Полы для ПГС

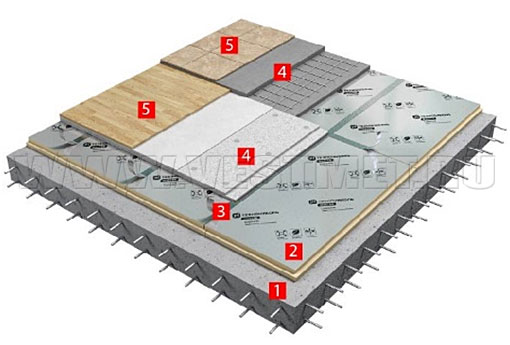

СИСТЕМА ТН-ПОЛ СТАНДАРТ PIR

СИСТЕМА ТН-ПОЛ СТАНДАРТ PIR
  1. Железобетонная плита перекрытия;
  2. Плиты теплоизоляционные LOGICPIR Полы;
  3. Лента алюминиевая самоклеящаяся;
  4. Стяжка (сборная из двух листов АЦЛ, ГВЛ, ОСП или ЦСП, либо армированная цементно­песчаная);
  5. Покрытие пола (паркетная доска по подложке, либо керамогранит по клеевому составу).

Преимущества системы:

  • Обладает высокой прочностью благодаря жесткости теплоизоляции и сборной стяжки;
  • Технологичность;
  • Высокая скорость монтажа;
  • Не требует применения пароизоляции.

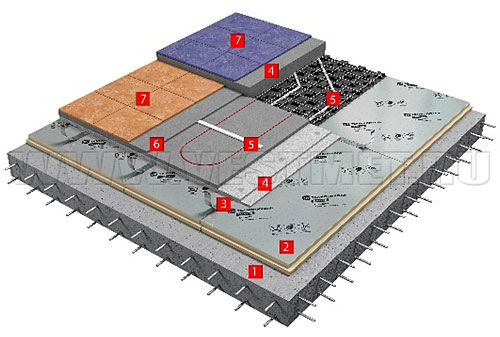

СИСТЕМА ТН-ПОЛ Термо PIR

СИСТЕМА ТН-ПОЛ Термо PIR
  1. Железобетонная плита перекрытия;
  2. Плиты теплоизоляционные LOGICPIR Полы;
  3. Лента алюминиевая самоклеящаяся;
  4. Стяжка (сборная из двух листов АЦЛ, ГВЛ, ОСП или ЦСП, либо армированная цементно­песчаная);
  5. Нагревательный элемент (электрический термокабель, либо система гидравлических трубок, заполненных теплоносителем);
  6. Слой клеевого состава для монтажа керамогранита;
  7. Покрытие пола (керамогранит).

Преимущества системы:

  • Позволяет использовать нагревательные элементы любых типов: от водяных до электрических;
  • Увеличивает теплоотдачу от нагревательных элементов в сторону отапливаемого помещения;
  • Сохраняет высоту помещения за счет минимальной толщины утеплителя;
  • Не требует применения пароизоляции.
