Вентиляция мягкой кровли

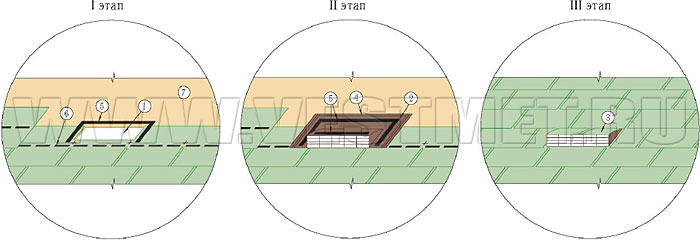

Установка аэратора "Специальный"

1 – отверстие для аэратора 11 x 23 см, прорезаемое в сплошном деревянном основании кровли;

2 – подошва аэратора;

3 – крышка аэратора;

4 – фиксирующий гвоздь;

5 – битумная мастика;

6 – термоадгезивные самоклеящиеся битумные точки;

7 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм.

Примечания:

1. Площадь выпуска аэратора «Специальный» составляет 132 см². Установка аэратора выполняется на расстоянии от конька не менее 50 см.
2. Отверстие 1 необходимо закрыть от насекомых алюминиевой сеткой размером 17х29 см.

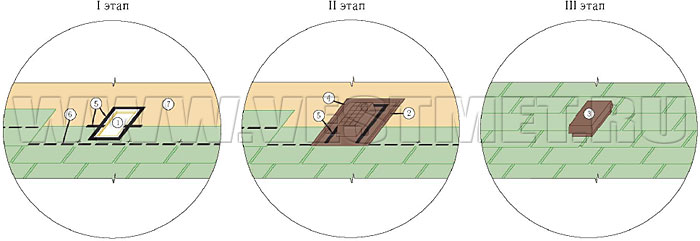

Установка аэратора "Стандарт" (при уклоне скатов более 60 градусов)

1 – отверстие для аэратора 11 x 23 см, прорезаемое в сплошном деревянном основании кровли;

1 – отверстие для аэратора 32 x 7 см, прорезаемое в сплошном деревянном основании кровли;

2 – подошва аэратора;

3 – материал, уложенный на крышку аэратора;

4 – фиксирующий гвоздь;

5 – битумная мастика;

6 – термоадгезивные самоклеящиеся битумные точки;

7 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм.

Примечания:

1. Площадь выпуска аэратора «Стандарт» составляет 138,6 см². Установка аэратора выполняется на расстоянии от конька не менее 50 см.
2. Отверстие 1 необходимо закрыть от насекомых алюминиевой сеткой размером 38х20 см.

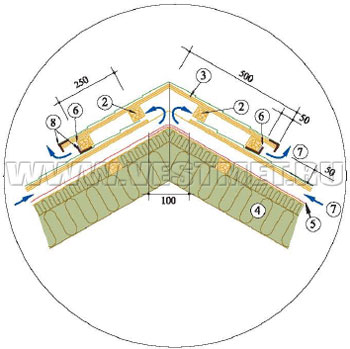

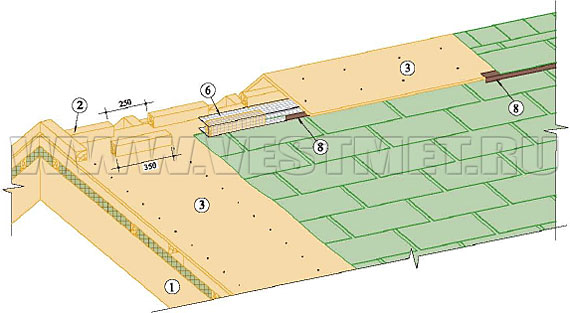

Конек кровли, вариант устройства вентиляционного конька

1 – стропильная балка;

2 – брусок 50 х 50 мм;

3 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;

4 – утеплитель;

5 – пародиффузионная мембрана «Дифбар»;

6 – сетка алюминиевая от насекомых, ширина 20 см;

7 – направление движения воздуха;

8 – фартук S8 конькового аэратора, развертка 5 см.

Примечания:

1. Специалистами компании Вестмет рекомендуется установка металлического фронтонного фартука S5, развертка 20 см, на торцы («фронтоны») металлического конька.
2. Приведенный способ устройства вентиляционного конька предлагается использовать в зданиях, которые находятся на открытых местностях или возвышенностях.

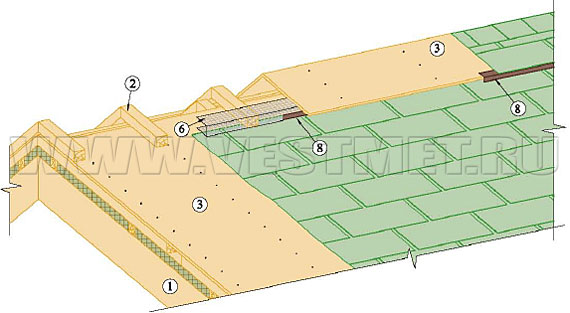

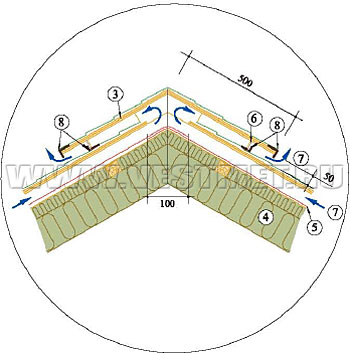

Вариант устройства вентиляционного конька

1 – стропильная балка;

2 – брусок 50 х 50 мм;

3 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;

4 – утеплитель;

5 – пародиффузионная мембрана «Дифбар»;

6 – сетка алюминиевая от насекомых, ширина 20 см;

7 – направление движения воздуха;

8 – фартук S8 конькового аэратора, развертка 5 см.

Примечания:

1. Рекомендуется установка металлического фронтонного фартука S5, развертка 20 см, на торцы («фронтоны») металлического конька.
2. Данный способ выполнения вентиляционного конька рекомендуется специалистами компании Вестмет к использованию в зданиях, которые находятся в районах с плотной застройкой, в низинах или в лесу.

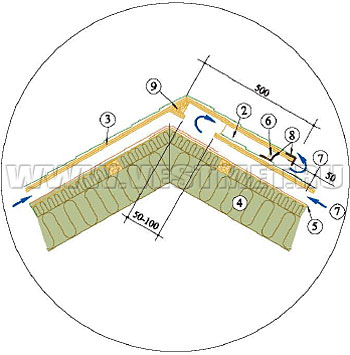

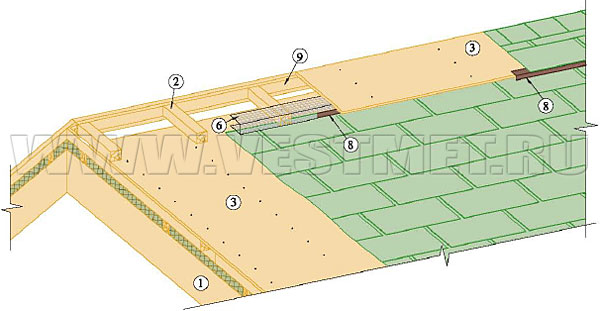

Устройство одностороннего вентиляционного конька

1 – стропильная балка;

2 – брусок 50 х 50 мм;

3 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;

4 – утеплитель;

5 – пародиффузионная мембрана «Дифбар»;

6 – сетка алюминиевая от насекомых, ширина 20 см;

7 – направление движения воздуха;

8 – фартук S8 конькового аэратора, развертка 5 см;

9 – клиновидный брусок-выкружка.

Примечание: Рекомендуется установка металлического фронтонного фартука S5, развертка 20 см, на «фронтоны» (торцы) вентиляционного конька.

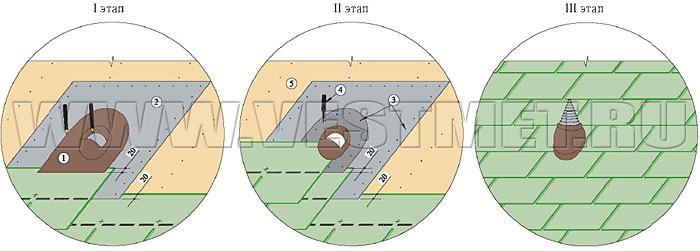

Установка вентиляционного, канализационного и антенного выходов

1 – проходной элемент для вентиляционного, канализационного и антенного выходов;

2 – гидроизоляционная мембрана, размером 1х1 м;

3 – фиксирующий гвоздь;

4 – битумная мастика;

5 – основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм.

I этап: Прорисовываются контуры проходного элемента – наружный и внутренний контур. В сплошном основании кровли по внутреннему контуру специалистами компании Вестмет прорезается отверстие.

II этап: Проходной элемент крепится к сплошному основанию с использованием гвоздей и битумной мастики. Шаг между гвоздями составляет 15 см. Битумная мастика наносится на внешнюю сторону проходного элемента.

III этап: Выполняется укладка гибкой черепицы. На ворот проходного элемента устанавливается выход, выполняется проверка его вертикальности, после чего выход фиксируется с использованием четырех саморезов, которые входят в комплект поставки.

Примечания:

1. Нанесение битумной мастики выполняется в виде полос шириной 2-3 см, которые располагаются на расстоянии 1,5-2 см друг от друга. Толщина слоя мастики не должна превышать 0,5-1 мм;
2. Обрезка конуса уплотнителя антенного выхода выполняется по наружному диаметру. Крепление мачты антенны производится с использованием металлического хомута.

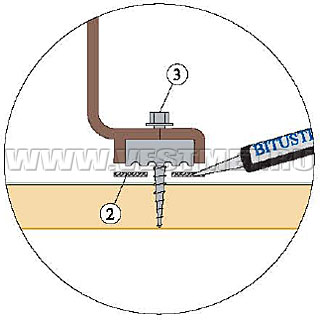

Установка вентиляционного, канализационного и антенного выходов на готовую кровлю

1 – проходной элемент для вентиляционного, канализационного и антенного выходов;

2 – битумная мастика;

3 – саморез.

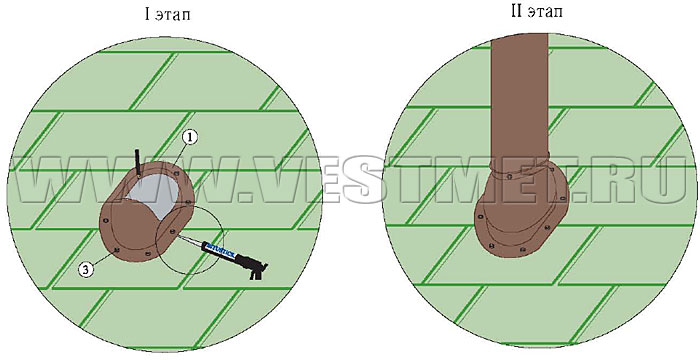

I этап: Проходной элемент устанавливается на готовую кровлю и обрисовывается в соответствии с внутренним контуром. По обрисованному контуру вырезается отверстие. Место установки элемента специалисты компании Вестмет рекомендуют тщательно промазывать битумной мастикой.

II этап: Проходной элемент плотно прижимается и крепится к основанию кровли с использованием саморезов 3. Крепление антенных, вентиляционных и прочих выходов к проходному элементу выполняется с использованием саморезов, которые входят в комплектацию изделия.

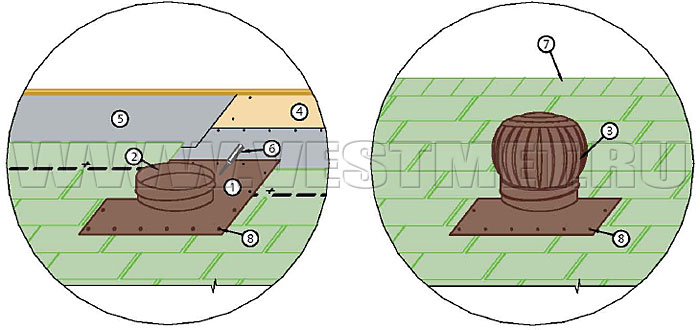

Установка вентиляционной ротационной турбины TURBOVENT T-300A, T-500



1 – плоское основание (подошва) турбины;

2 – переходная труба с изменяемым углом;

3 – голова турбины;

4 – основание под черепицу: ориентированное стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;

5 – гидроизоляционная мембрана;

6 – битумная мастика;

7 – конек крыши;

8 – саморез/гвоздь с декоративным колпачком.

I этап: Основание (подошва) турбины устанавливается так, как это показано на рисунке. Внутренний контур прорисовывается, в сплошном основании прорезается отверстие. Подошва крепится на сплошном основании с использованием гвоздей или саморезов, которые располагаются с шагом 10 см, применяется также битумная мастика.

II этап: Выполняется укладка гибкой черепицы. Турбина устанавливается на ворот основания. Выполняется проверка вертикальности установки, крепление производится с помощью саморезов.

Примечания:

1. Установка турбины TURBOVENT T-300A производится на кровли, угол наклона которых составляет от 15 до 35 градусов;
2. Поставка турбины TURBOVENT T-500 производится в сборе. Турбина предназначена для установки на кровлю, угол наклона которой составляет не более 27 градусов;
3. Монтаж турбины производится в самой высокой точке ската крыши;
4. Диаметр всасывающего отверстия составляет не менее 70% от диаметра переходной трубы, которой оснащается турбина;
5. Нанесение битумной мастики выполняется полосами, ширина которых составляет 2- 3 см, расстояние между полосами – полтора-два сантиметра. Специалисты компании Вестмет отмечают, что толщина слоя мастики не должна превышать 0,5-1 мм.

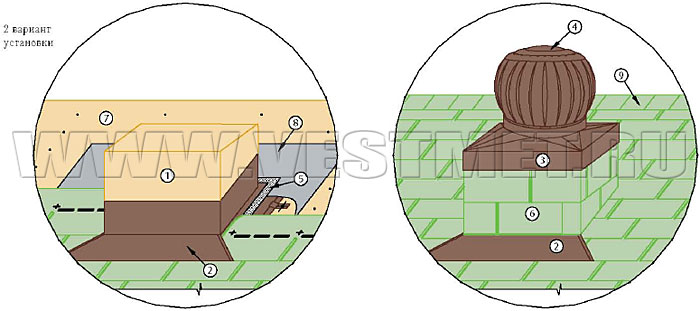

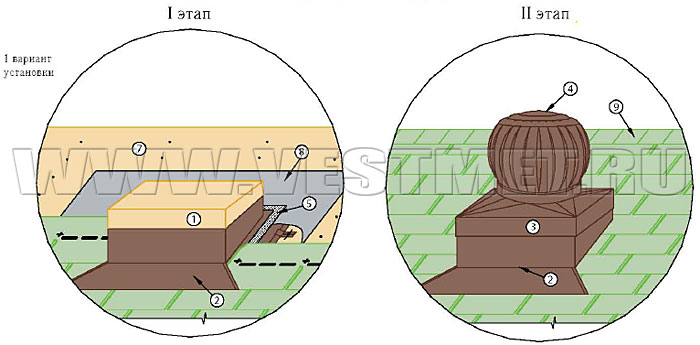

Установка вентиляционной ротационной турбины TURBOVENT T-300B

1 – короб для установки турбины;

2 – фартук пристенный угловой;

3 – переходная труба-насадка квадратного сечения 420х420 мм;

4 – голова турбины TURBOVENT T-300B

5 – битумная мастика;

6 – гибкая черепица;

7 – основание под черепицу: ориентированное стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм;

8 – гидроизоляционная мембрана;

9 – конек крыши.

Примечания:

1. Монтаж турбин выполняется на самой высокой точке ската крыши;
2. Диаметр всасывающего отверстия составляет не менее 70% диаметра переходной трубы, которой оснащается турбина;
3. В зависимости от расположения турбины относительно конька выбирается высота короба. При необходимости турбина может устанавливаться на конек;
4. Возможно выполнение короба из ОСП (ориентированно-стружечная плита) или фанеры повышенной влагостойкости. Если величина уклона является небольшой, специалисты компании Вестмет рекомендуют накрывать короб гидроизоляционной мембраной «Айсбар». Внешняя отделка короба может выполняться из металла, черепицы, допустима металическая кровля, в зависимости от архитектурных особенностей здания.
