Инструкция по монтажу композитной черепицы Decra (Декра)

Основание под кровельное покрытие из композитной черепицы

Основанием для монтажа композитной черепицы Decra® служит шаговая обрешетка. Расстояние между ее рейками зависит от того, какая коллекция кровельного материала используется на данной крыше. Это расстояние неодинаково для разных серий кровельного покрытия - от 32 до 37 сантиметров.

При обустройстве ендовы основание должно быть усилено. Оно изготавливается из обрезной доски и делается сплошным. Такое же основание необходимо для разжелобков. Некоторые типы водосточных систем также требуют сплошного настила у карнизов кровли.

Обрешетка делается из древесины хвойных пород. Влажность реек обрешетки должна быть менее 20%. В таблице ниже рекомендации от инженеров компании "Вестмет" по сечению реек обрешетки в зависимости от расстояния между стропилами кровли.

Шаг стропил, мм

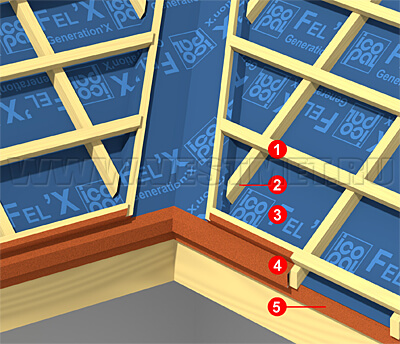

Сечение бруса, мм
450
40 х 25
600
40 х 50
900
50 х 50
1000
50 х 50

По длине рейки шаговой обрешетки должны соответствовать как минимум двойному расстоянию между стропилами, а стыки между ними следует размещать на контробрешетке.

В настоящее время действуют следующие государственные стандарты, нормы и требования к древесине, из которых изготавливаются элементы скатной кровли:

  • Дерево, используемое для изготовления несущих конструкций крыши (включая стропильные балки), должно соответствовать ГОСТ 24454-80 и ГОСТ 8486-88.
  • Расчет нагрузок на стропила производится, исходя из конкретных условий в месте постройки здания, согласно своду правил «Нагрузки и воздействия» СП 20.13330.2011.

Конструкционные элементы кровли, изготовленные из древесины, для большей долговечности рекомендуется обрабатывать антисептическими средствами, а для повышения пожаробезопасности - антипиренами. Их использование также регулируется государственными стандартами и строительными нормами:

  • Антисептики - ГОСТ 11047-90
  • Антипирены - СНиП 2.01.02.

Устройство вентиляции кровли и подкровельного пространства

Для того, чтобы на крыше и в подкровельном пространстве не скапливалась влага и в холодную погоду не образовывалась наледь, необходимо правильно организовать вентиляцию кровли.

Особенно важно это при монтаже композитной черепицы Декра на утепленную кровлю. Количество вентиляционных каналов зависит от ее конструкции.

Между теплоизоляцией и гидроизоляцией крыши обязательно делаются зазоры для вентиляции. Если угол наклона ската превышает 20 градусов, то достаточно зазора в 5 сантиметров. При меньшем уклоне этот зазор увеличивается как минимум до 8 см. В районе конька крыши и карниза вентиляционный зазор должен быть открыт для доступа атмосферного воздуха.

Отверстия для притока и оттока воздуха в общей сложности должны составлять по площади от 1/300 до 1/500 от всей площади крыши. Располагать эти отверстия следует таким образом, чтобы пространство под кровлей проветривалось насквозь.

Для этой цели у карнизных свесов делаются отверстия, обеспечивающие приток воздуха. Размер их должен составлять как минимум 2 сантиметра.

Отток воздуха из подкровельного пространства обеспечивается с помощью специальных аксессуаров - таких, как фирменные вентиляторы Decra, устанавливаемые у конька крыши. Кроме того, для свободной циркуляции воздуха между карнизом и коньком могут быть предусмотрены вентиляционные решетки, которые располагаются на фронтонах, дефлекторы для вытяжки на скатах крыши и аэроэлементы, снабженные микроперфорацией на коньке кровли.

Варианты устройства кровли с композитной черепицей Decra®

Если чердак дома не предполагается использовать в качестве жилого помещения, то подкровельное пространство обустраивается, как неотапливаемое и неутепленное. В этом случае под контробрешеткой по балкам стропил монтируется только гидроизоляция (рекомендуется использовать битумно-полимерный гидроизоляционный ковер FEL’X®).

Перед этим необходимо установить капельник для сбора конденсата. Этот металлический элемент крепится к нижним концам стропил, а затем подкровельный ковер в нижней части приклеивается к нему с использованием клея-герметика.

Данный вариант кровельной конструкции изображен на рис. 2 (капельник и место его соединения с гидроизоляционным материалом не показаны).

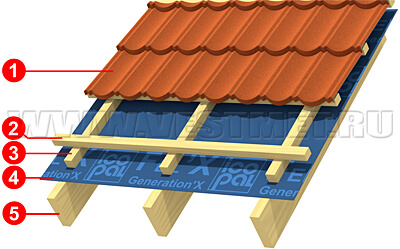

Рис. 2
Структуры скатных кровель с покрытием из композитной черепицы Decra

1 - кровельные панели
2 - брусья обрешетки
3 - контробрешетка
4 - гидроизоляционный
материал
5 - балки стропил

Отапливаемый жилой чердак (утепленная мансарда) может иметь либо один зазор для вентиляции подкровельного пространства, либо два. Это зависит от вида гидроизоляционного материала.

Если для гидроизоляции применяются гидроветрозащитные пленки ICOPAL® (такие, как диффузионная паропроницаемая мембрана Monarperm 500 или Monarperm 700), то вполне достаточно одного вентиляционного просвета, который устраивается между мембраной и обрешеткой. В нижней части ската полотна гидроизоляционного материала прикрепляются клеем-герметиком ICOPAL к капельнику для сбора конденсата.

Гидроизоляционная пленка укладывается непосредственно на слой утеплителя. Поверх нее вдоль стропильных балок монтируются брусья контробрешетки, благодаря которым и создается вентиляционный зазор - как это видно на рис. 3.

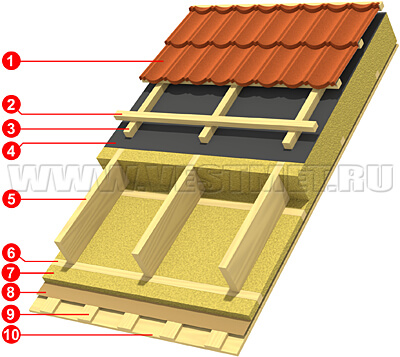

Рис. 3
Структуры скатных кровель с покрытием из композитной черепицы Decra

1 - композитная черепица Decra®
2 - шаговая обрешетка
3 - контробрешетка,
4 - диффузионная мембрана ICOPAL® Monarperm
500/700
5 - стропильная балка
6 - проставочный брус
7 - утеплитель на основе минеральной ваты
8 - пароизоляционная мембрана ICOPAL® Monarflex
Polykraft RE / Monarvap Reflex 200
9 - доска 25х100
10 - подшивка потолка

Сечение реек контробрешетки должно соответствовать предусмотренной проектом высоте зазора, а она, в свою очередь, зависит от конструкции кровли и ее площади.

Если для гидроизоляции и ветрозащиты применяется подкровельный ковер FEL’X® (битумно-полимерный изоляционный материал), просветов для вентиляции кровли требуется два. Один из них располагается между гидроизоляцией и обрешеткой под кровельное покрытие, а второй - между гидроизоляцией и утеплителем.

Первый зазор делается точно так же, как в предыдущем примере. Он образуется за счет контробрешетки.

Второй зазор (нижний) создается при укладке теплоизоляционного материала. Между плитами утеплителя и верхним краем стропил должно оставаться 5 сантиметров свободного пространства (рис. 4).

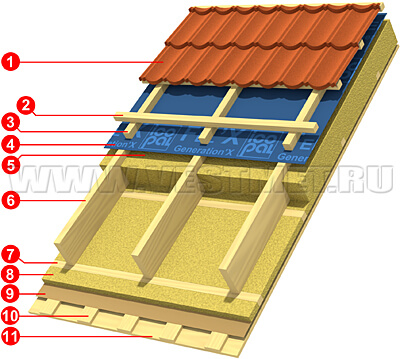

Рис. 4
Структуры скатных кровель с покрытием из композитной черепицы Decra

1 - композитная черепица Decra®
2 - обрешетка
3 - контробрешетка
4 - гидроизоляционный подкровельный ковер
5 - нижний вентиляционный зазор
6 - балка стропил
7 - проставочный брус
8 - теплоизоляционный слой
9 - пароизоляция ICOPAL® Monarflex
Polykraft RE / Monarvap Reflex 200
10 - доска 25х100
11 - подшивка потолка

Если требуется дополнительный слой изоляции, то внизу поперек стропил монтируется так называемый проставочный брус. Его сечение зависит от расстояния между стропилами, а также характера и толщины утеплителя.

С нижней стороны утеплителя размещается мембрана пароизоляционная (рекомендуемые материалы - ICOPAL Monarflex Polykraft RE или ICOPAL Monarvap Reflex 200).

Устройство кровли с покрытием из композитной черепицы Decra®

Инструменты и приспособления для кровельных работ

Монтаж композитной черепицы Декра осуществляется с помощью общеизвестных ручных инструментов, а также ряда профессиональных приспособлений и устройств.

Используемый инструмент:
Молоток Ножовка по дереву Ножовка по металлу Гибочное приспособление Ножницы по металлу Клепник
Молоток Ножовка по дереву Ножовка по металлу Гибочное
приспособление
Ножницы по металлу Клепник
Профессиональный инструмент:
Циркулярная пила Гибочный станок Гильотина Пневмопистолет
Пила по металлу циркулярная Гибочный станок Гильотина Пистолет строительный пневматический
Замечание от специалистов компании "Вестмет": при работах с композитной черепицей Decra запрещено применение болгарок (угловых шлифовальных машин с абразивным кругом)

Сооружение основания под кровлю

При монтаже композитной черепицы Decra® используются следующие строительные инструменты:

Рис. 5

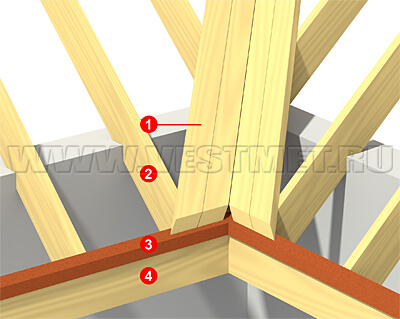

Монтаж основания под кровлю 1 - опорный настил
2 - стропильная балка
3 - капельник конденсата
4 - лобовая доска

Монтаж основания начинается с укладки гидроизоляционного основания (гидроветрозащитной мембраны или подкладочного ковра). Поверх гидроизоляции сооружается контробрешетка, обеспечивающая вентиляционный зазор (рекомендуемое сечение брусьев - 50 на 50 мм).

Между сплошным дощатым настилом под ендову и ближайшими к нему брусьями контробрешетки также должно быть расстояние в 50 мм для свободного притока воздуха.

По краям сплошного настила в 14 сантиметрах от осевой линии ендовы крепятся рейки 25х25 мм (рис. 6).

Рис. 6

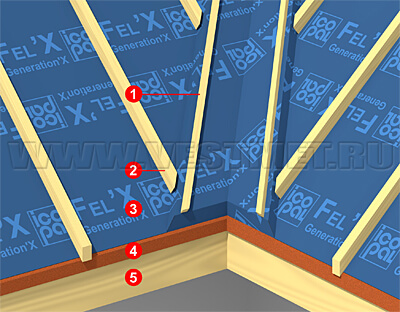

Монтаж основания под кровлю1 - рейка 25х25
2 - контробрешетка
3 - гидроветрозащитная пленка
4 - капельник конденсата
5 - лобовая доска

У карниза брус контробрешетки должен выступать на 2 сантиметра дальше лобовой доски, как показано на рис. 7. Это также необходимо, чтобы обеспечить приток воздуха для вентиляции кровли.

Рис. 7
Монтаж основания под кровлю 1 - рейка 25х25
2 - металлический капельник конденсата
3 - контробрешетка
4 - гидроветрозащитная пленка
5 - лобовая доска

Расчет сечения реек для шаговой обрешетки производится по таблице, приведенной в первой части инструкции.

Монтируется контробрешетка по направлению от нижнего края ската к коньку крыши.

Для водостоков, которые крепятся на длинных кронштейнах из металла, требуется сделать сплошной дощатый настил с запилом в контробрешетку. Для этого рекомендуется использовать обрезную доску 40 на 100 миллиметров, а в качестве нижней рейки установить брусок 25 на 50 миллиметров с 3-сантиметровым отступом от края сплошного настила. Сами кронштейны крепятся к настилу, как показано на рис. 8 б.

Водосточные желоба с короткими кронштейнами дощатого настила не требуют, а нижняя рейка контробрешетки должна располагаться в 3 сантиметрах от торца контробрешетки (рис. 8 а).

Рис. 8 (a, b - соответственно)
Монтаж основания под кровлюМонтаж основания под кровлю

1 - лобовая доска
2 - капельник
3 - контробрешетка
4 - гидроветрозащитная
пленка
5 - стропильная балка
6 - металлический кронштейн
7 - водосточный желоб
8 - нижний брус обрешетки
9 - дощатый настил

Далее ряды шаговой обрешетки устанавливают на одинаковом расстоянии друг от друга.

  • Для черепицы Classic и Elegance шаг между рядами обрешетки должен составлять 370 мм.
  • Для коллекции Stratos – 320 мм
  • Для коллекции Roman – 350 мм.

Инженеры компании "Вестмет" напоминают, что эти расстояния должны соблюдаться максимально строго, иначе могут возникнуть проблемы при монтаже кровельных панелей, связанные с их соединением в замок.

Необходимо точно выдерживать указанное расстояние для правильного крепления кровельных панелей в замок.

Помочь правильно смонтировать обрешетку может обрешеточный шаблон, который нетрудно сделать прямо на месте осуществления работ. Такой шаблон и метод его использования изображен на рис. 9.

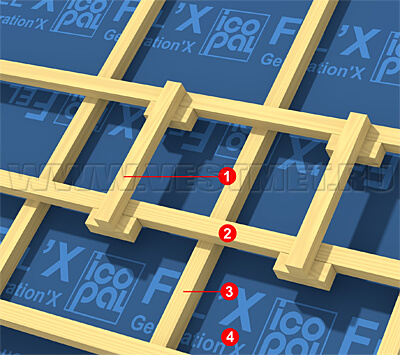

Рис. 9
Монтаж основания под кровлю 1 - обрешеточные шаблоны
2 - шаговая обрешетка
3 - контробрешетка
4 - гидроветрозащитная пленка

Последняя рейка шаговой обрешетки в верхней части ската крепится в 20 мм от оси конька, поэтому расстояние между ней и рейкой предыдущего ряда может быть меньше вышеуказанного (рис.10).

Рис. 10
Монтаж основания под кровлю1 - контробрешетка
2 - шаговая обрешетка
3 - гидроветрозащитная пленка
4 - стропильная балка

В ендове обрешетку доводят до рейки 25х25 мм (рис.11).

Рис. 11
Монтаж основания под кровлю 1 - шаговая обрешетка
2 - рейка 25х25
3 - контробрешетка
4 - гидроветрозащитная пленка
5 - капельник конденсата
6 - лобовая доска

На вальмовой кровле в треугольными скатами хребтовые брусья на ребрах монтируют на металлических скобах, которые крепятся к контробрешетке на расстоянии 50 сантиметров друг от друга (рис. 12 а, б).

Сечение этих брусьев составляет 50 на 50 миллиметров.

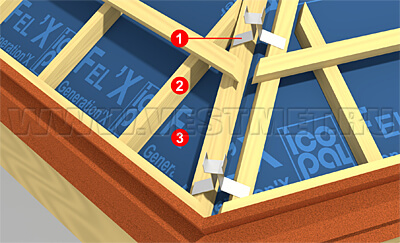

Рис. 12a
Монтаж основания под кровлю1 - скоба
2 - контробрешетка
3 - гидроветрозащитная пленка

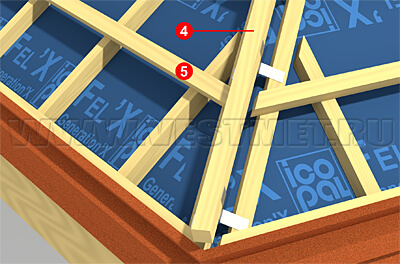

Рис. 12b
Монтаж основания под кровлю4 - хребтовый брус
5 - шаговая обрешетка

Обычный коньковый брус на двускатной крыше также устанавливается на скобах из металла, как продемонстрировано на рис. 13. Эти металлические крепления монтируются на каждой паре брусьев контробрешетки кровли под верхним рядом шаговой обрешетки.

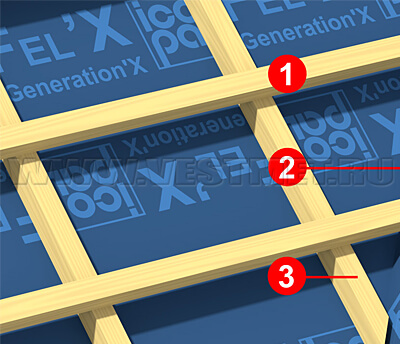

Рис. 13

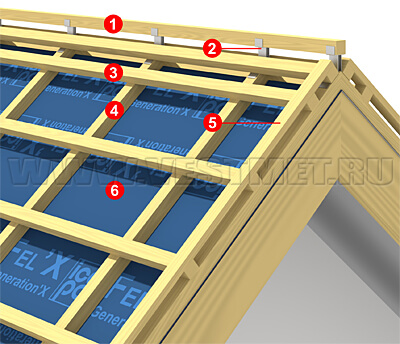

Монтаж основания под кровлю1 - коньковый брус
2 - скоба
3 - шаговая обрешетка
4 - контробрешетка
5 - торцевая рейка
6 - гидроветрозащитная пленка

По завершении монтажа шаговой обрешетки по ней вдоль торцевых свесов крепится торцевая рейка. Вид контробрешетки с торцевой рейкой 30 на 50 миллиметров показан на рис. 13.

Установка карнизных планок

Монтаж карнизных планок ведется от края карниза. Планки верхней полкой помещаются на начальную рейку шаговой обрешетки. Соседние планки размещаются с 10-сантиметровым нахлестом, после чего фиксируются гвоздями, расстояние между которыми должно равняться 20 см.

Карнизные планки устанавливают, начиная от края карниза, с нахлестом 100 мм. Карнизные планки укладывают верхней полкой на первый брусок обрешетки и механически крепят с шагом 200 мм. На рисунках 14 а и 14 б показано расположение карнизных планок при использовании водосточных желобов, соответственно, с короткими и длинными металлическими кронштейнами (без сплошного настила под водостоки и с его наличием).

Рис. 14 (a, b - соответственно)
Монтаж карнизных планокМонтаж карнизных планок 1 - лобовая доска
2 - капельник конденсата
3 - контробрешетка
4 - гидроветрозащитная пленка
5 - стропильная балка
6 - кронштейн водосточного желоба
7 - водосточный желоб
8 - нижний ряд шаговой обрешетки
9 - карнизная планка
10 - настил из обрезной доски

При установке карнизных планок следует позаботиться о свободном поступлении воздуха для беспрепятственной вентиляции подкровельного пространства.

Чтобы карнизная планка не мешала свободному стоку воды по ендове, в месте расположения ендовы карнизную планку необходимо подрезать, как на рис. 15.

Рис. 15
Монтаж карнизных планок1 - шаговая обрешетка
2 - контробрешетка
3 - гидроветрозащитная пленка
4 - карнизная планка
5 - капельник конденсата

Монтаж кровельных панелей на скате

Выбирая, в каком направлении осуществлять монтаж композитной черепицы Decra на скате крыши, следует учесть господствующие направления ветров, дующих в месте постройки здания или ремонта кровли.

Укладывать листы композитной черепицы можно как сверху вниз, так и снизу вверх. В первом случае панели нижнего ряда заводят под панели вышестоящего ряда и механически фиксируют к обрешетке одновременно нижний и верхний ряд.

Специалисты компании "Вестмет" рекомендуют укладывать листы композитной черепицы на скате со смещением между рядами на 2-3 волны и с боковым нахлестом, составляющим 1 гребень волны (как показано на рисунке 16).

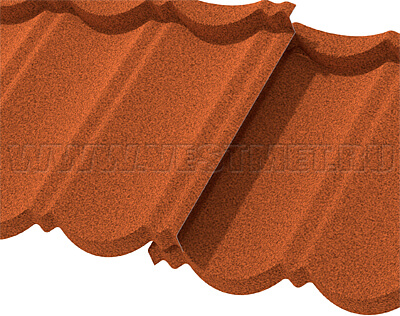

Рис. 16
Монтаж кровельных панелей на скате

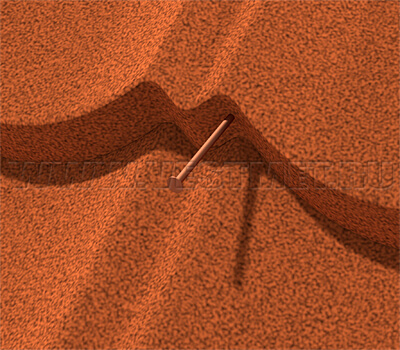

На рис. 17 можно увидеть, как листы черепицы крепятся к обрешетке. Для этой цели используются кровельные саморезы либо кровельные гвозди (рекомендуется применять крепежные материалы, поставляемые вместе с другими комплектующими Decra), которые вбиваются через каждую волну профиля черепицы под углом 45 градусов в торец шаговой обрешетки. На один кровельный лист требуется 4 гвоздя.

Рис. 17
Монтаж кровельных панелей на скате

В эстетических целях шляпки крепежных материалов могут быть засыпаны минеральной посыпкой из ремкомплекта Decra® Repair Kit (перед этим их нужно загрунтовать фирменной грунтовкой из того же комплекта).

Установка фронтонных планок

Листы композитной черепицы у торцевого свеса кровли требуется выкроить, добавив напуск на торцевую рейку (установленную при монтаже обрешетки). Края листов нужно отогнуть под прямым углом вверх на высоту 3 сантиметра. Эта процедура называется отбортовкой.

Между отбортованными листами черепицы Декра и торцевой рейкой прокладывается самоклеющийся уплотнитель. Взаиморасположение крайних кровельных панелей, уплотнителя и торцевой рейки представлено на рис. 18.

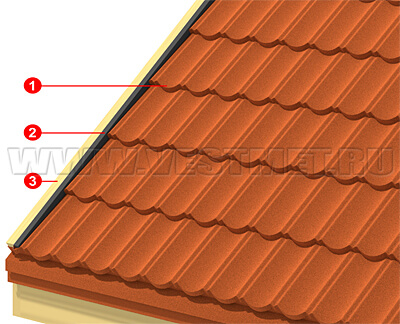

Рис. 18
Монтаж фронтонных планок 1 - листы композитной черепицы Decra®
2 - универсальный уплотнитель
3 - торцевая рейка

Фронтонные планки устанавливают в направлении от нижнего края ската к верхнему. Соседние планки монтируются с перехлестом в 15 сантиметров и прикрепляются к ветровой доске и торцевой рейке.

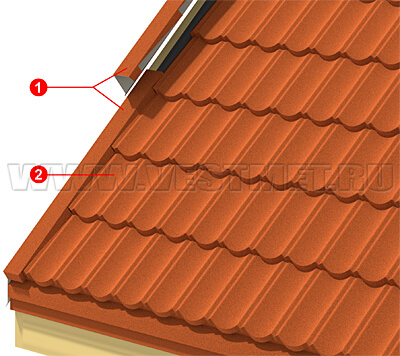

Рис. 19
Монтаж фронтонных планок 1 - фронтонная планка
2 - композитная черепица Декра

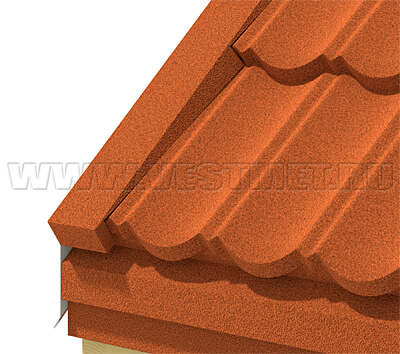

На рисунке 20 продемонстрировано, как нужно выкроить и подогнуть открытый торец нижней планки на фронтоне.

Рис. 20
Монтаж фронтонных планок

Монтаж ендовы

Поскольку ендова предназначена для стока воды с кровли, первым шагом при ее монтаже является укладка гидроизоляционного материала (гидроветрозащитной мембраны). Пленка кладется по основанию ендовы (настилу из обрезной доски).

Функциональные элементы ендовы, входящие в число комплектующих Decra, монтируются в направлении от нижней части ендовы к верхней между рейками сечением 25 х 25 мм, закрепленными по обеим сторонам от оси (как указано в разделе инструкции о монтаже основания под кровлю).

Элементы ендовы размещаются с нахлестом от 10 до 15 сантиметров и крепятся к рейкам.

Возле бортов ендовы укладывается самоклеящийся уплотнитель.

Рис. 21

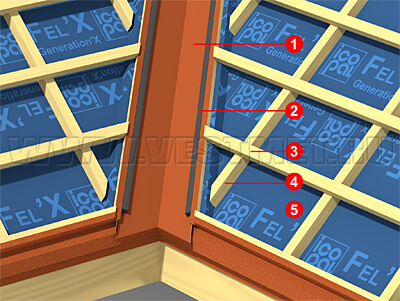

Монтаж ендовы 1 - элемент ендовы
2 - универсальный уплотнитель
3 - обрешетка
4 - контробрешетка
5 - гидроветрозащитная мембрана

Листы кровельного покрытия заводят за край ендовы на 10 сантиметров, после чего сгибают вниз под прямым углом, как указано на рис. 22. Между нижним краем отогнутой части и кровельной панели должен остаться 10-миллиметровый (сантиметровый) зазор.

Рис. 22

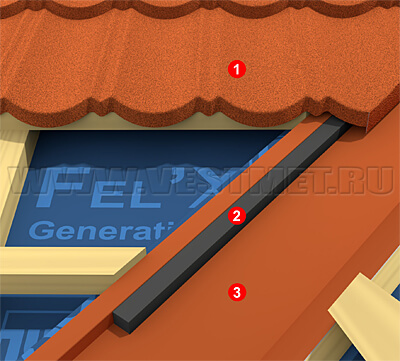

Монтаж ендовы1 - кровельная панель Decra®
2 - самоклеящийся уплотнитель
3 - элемент ендовы

Некоторые варианты конструкции кровли предполагают схождение ендов у конька крыши. Такое может быть, например, если ендовы предусмотрены с двух сторон чердачного окна типа «дормер». Верхние элементы ендовы в таком случае монтируют с промежутком в 1 сантиметр между ними, после чего этот зазор герметизируется специальной лентой.

Той же герметизирующей лентой проклеиваются места, где элементы ендовы зафиксированы механически с помощью крепежных материалов.

Если ендова выводится на скат крыши, необходимо сделать из реек обрешетки специальные клинья, приподнимающие край нижнего элемента до уровня профиля черепицы Decra. Длина этих клиньев - 50 сантиметров, а угол подъема 3-4 градуса. Два клина размещаются в середине ендовы, а еще два - ближе к краям (рис.23 а).

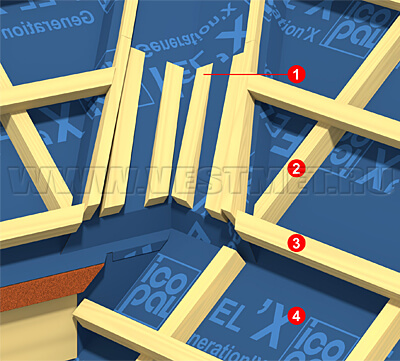

Рис. 23a
Монтаж ендовы 1 - клинья
2 - контробрешетка
3 - шаговая обрешетка
4 - гидроветрозащитная пленка

Нижний элемент ендовы делают длиной не более 600- 700 мм, чтобы избежать деформаций в месте перегиба профиля элемента ендовы.

Нижний край элемента ендовы выкраивают и подгибают, как показано на рис. 23 б показано, как нужно выкроить и согнуть элемент ендовы по нижнему краю. Следует иметь в виду, что этот нижний элемент по длине своей не должен превышать 60-70 сантиметров, иначе в месте его сгиба могут возникнуть нежелательные деформации.

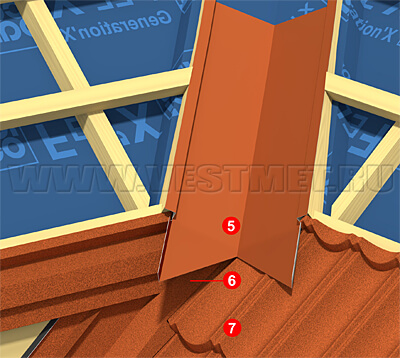

Рис. 23b
Монтаж ендовы5 - элемент ендовы
6 - планка примыкания
7 - кровельная панель Decra®

Панель композитной черепицы, которая заходит в ендове под ее нижний элемент, должна быть заранее размечена, после чего ее выкраивают и отгибают (производят отбортовку), а также выравнивают ее профиль с использованием гибочных приспособлений конкретно в том месте, где панель заводится под элемент.

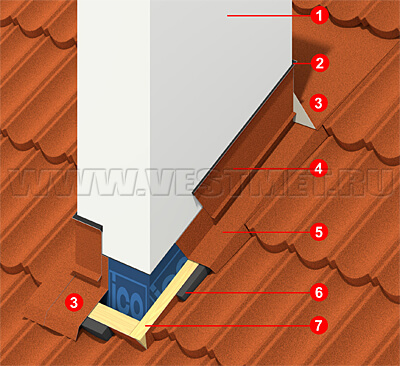

Завершается монтаж ендовы установкой планки примыкания к стене, предварительно размеченной и обрезанной нудным образом.

Монтаж верхнего ряда кровельных панелей

Особенности монтажа верхнего ряда композитной черепицы Декра, примыкающего к коньку, зависят от того, помещается ли в этом ряду полноразмерная панель. Если да, то этот ряд монтируется так же, как и предыдущие.

В противном случае панели верхнего ряда необходимо подогнуть и отрезать. Чтобы уменьшить деформацию панелей, работу выполняют именно в такой последовательности - сначала гнут, а потом отрезают.

Перед этим инженеры компании "Вестмет" рекомендуют разметить панель следующим образом. Требуется измерить расстояние от верхнего края последнего полноразмерного листа до крайней сверху рейки обрешетки. В этом месте проводится линия подгиба, а на 3 сантиметра далее - линия отреза.

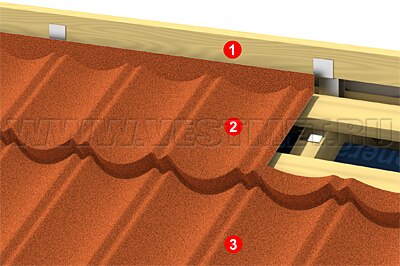

Рис. 24
Монтаж верхнего ряда кровельных панелей1 - коньковый брус
2 - верхний ряд панелей Decra®
3 - полноразмерный ряд панелей Декра

Неполноразмерные панели прибиваются к двум рейкам шаговой обрешетке - сверху и снизу.

При подгибе кровельных листов могут возникнуть деформации, мешающие соединить их в замок с листами предыдущего ряда. В этом случае порядок работы такой:

  • нижний угол листа соединяется в замок с панелью нижнего ряда и крепит гвоздями или саморезами;
  • верхний угол таким же образом крепят к верхней рейке шаговой обрешетки;
  • противоположный край листа фиксируют аналогичным образом;
  • нижний край листа прижимают посередине, соединяют в замок с нижней панелью и механически фиксируют, от центра к краям.

Монтаж коньковых элементов

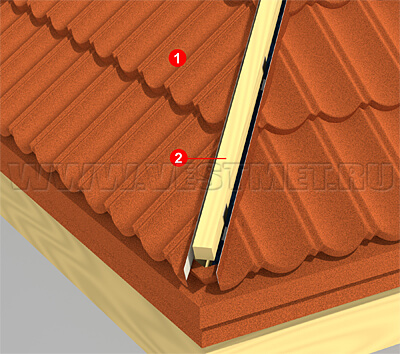

В состав комплектующих композитной черепицы Decra входят специальные коньковые элементы. Это, во-первых, самоклеющиеся аэроэлементы, снабженные микроперфорацией, а также собственно коньковые элементы, соответствующие по фактуре поверхности и цвету кровельным панелям.

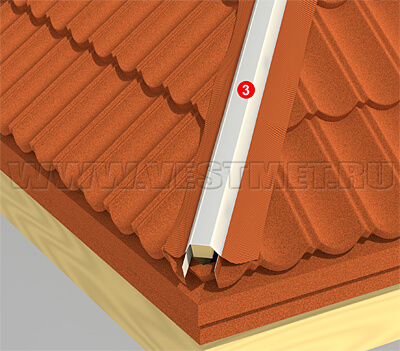

Аэроэлементы монтируются поверх конькового бруса клейкими полосами вниз. Соседние аэроэлементы укладываются с 5-сантиметровым перехлестом.

Самоклеющиеся полосы прикатывают валиком к черепице, а на брусе перфорированные аэороэлементы фиксируются механически. Расстояние между гвоздями должно составлять 30 см.

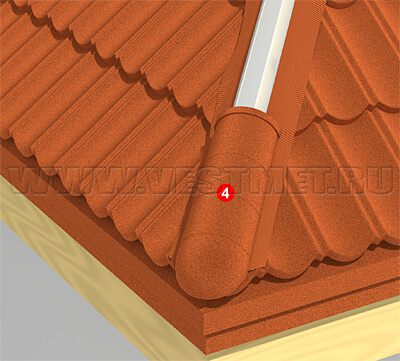

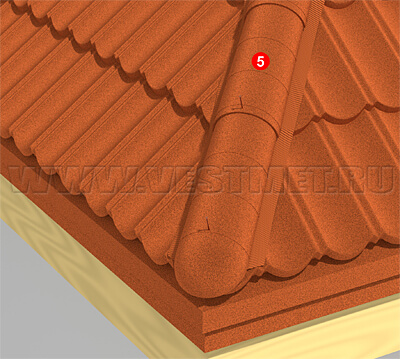

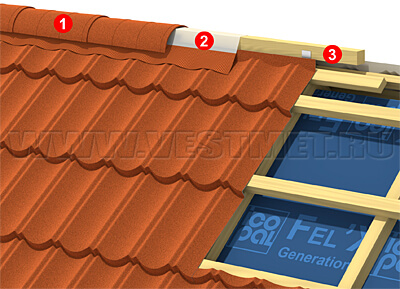

Рис. 25

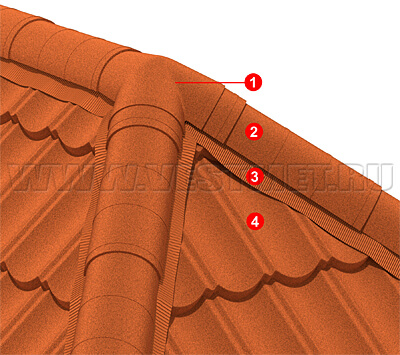

Монтаж коньковых элементов 1 - коньковый элемент
2 - аэроэлемент
3 - брус конька сечением 50х50 мм

При монтаже коньковых элементов необходимо принимать во внимание господствующие ветры. Выбор направления укладки элементов на коньке крыши зависит от того, какие ветры чаще дуют в месте постройки дома.

Все коньковые элементы за исключением начального и конечного, имеют открытые торцы. Первым монтируется начальный элемент. Следующий элемент соединяется с ним в замок и механически прикрепляется к коньковому брусу.

Следующие коньковые элементы монтируются также. Последним ставится еще один элемент с закрытым торцом (оконечный).

При монтаже коньковых элементов на ребре крыши кровельные листы, примыкающие вплотную к ребру, необходимо выкроить таким образом, чтобы они имели напуск в 30 мм на хребтовый брус. Затем примыкающий край панели отгибается вверх на эту высоту под прямым углом (90 градусов).

Рис. 26а
Монтаж коньковых элементов1 - кровельная панель Decra®
2 - хребтовый брус 50х50 мм
Рис. 26б
Монтаж коньковых элементов 3 - аэроэлемент

Перфорированные аэроэлементы следует уложить на хребтовый брус, как показано на рис. 26 б.

Монтаж коньковых элементов на ребре осуществляется так же, как на коньке - начиная с крайнего снизу элемента с закрытым торцом и дальнейшим соединением соседних элементов в замок и фиксацией кровельными гвоздями к хребтовому брусу.

Порядок монтажа коньковых элементов на ребре наглядно показан на рис. 26 в, г.

Рис. 26в
Монтаж коньковых элементов4 - стартовый элемент ребра
Рис. 26г
Монтаж коньковых элементов 5 - коньковый элемент

Там, где ребро крыши подходит к коньку, монтируются специальные коньковые элементы Y-образной формы.

Вместо них можно использовать обычные элементы с закрытым торцом, обрезанные по контуру верхнего конькового элемента на ребре. Место шва обрабатывается с использованием ремонтного комплекта (см. его описание в последней главе инструкции) - сначала покрывается грунтовкой, а затем минеральной посыпкой.

Рис. 27
Монтаж коньковых элементов 1 - Y-образный коньковый элемент
2 - коньковый элемент
3 - аэроэлемент конька/ребра
4 - кровельная панель Decra®

При укладке коньковых элементов на ребрах и коньке крыши должны быть предусмотрены зазоры для нормальной вентиляции подкровельного пространства.

Примыкания к вертикальным поверхностям

Там, где кровельное покрытие примыкает к вертикальной поверхности, поверх обрешетки дополнительно крепится рейка сечением 30 на 50 миллиметров. Листы черепицы, подходящие к дымоходу или к стене, необходимо выкроить и согнуть таким образом, чтобы можно было уложить их край поверх рейки. По краю этих листов укладывается самоклеющийся уплотнитель.

Стенки дымовой трубы или стена, примыкающая к кровле, должны быть предварительно оштукатурены.

Рис. 28
Устройство кровли в местах примыканий к стенам и дымоходу

1 - дымоход
2 - фирменный герметик ICOPAL®
3 - деталь, вырезанная из плоского листа
4 - планка прижимная
5 - планка примыкания
6 - универсальный уплотнитель
7 - дополнительная рейка

Сверху примыкание к вертикальной стене закрывается специальным фирменным фартуком Decra®. Он накрывает отогнутый верхний край черепицы на 6 сантиметров и прикрепляется к дополнительной рейке.

Примыкание к дымовой трубе несколько сложнее. Оно показано на рис. 28.

В комплект поставки композитной черепицы Decra® входит плоский лист, из которого нужно изготовить деталь, закрывающую сверху край кровельной панели, примыкающей к стенке трубы снизу. Эта деталь накрывает отогнутую часть черепицы на 9 сантиметров и также крепится к бруску сечением 30 х 50 мм.

К нему же крепятся планки примыкания, которые прикрывают края кровельных листов, заходящих на боковые стенки дымовых труб и на стены (см. рисунок).

В верхней части дымохода также используется деталь из плоского листа, накрывающая подходящую к верхней стенке трубы на 9 см. Но фиксируется она к обрешетке и подгибается - с тем, чтобы обеспечить плавный переход между ней и стандартной панелью композитной черепицы Decra®.

Фартук, боковые планки примыкания (правая и левая) и деталь, изготовленная из плоского листа, по верхнему краю закрываются прижимной планкой. Для герметизации стыка между этой планкой и вертикальной поверхностью, компания "Вестмет" рекомендует использовать клей-герметик ICOPAL®.

За большими трубами из кирпича (более 80 сантиметров в сечении) во избежание чрезмерного скопления снега зимой нужны разжелобки - особенно если более широкая сторона трубы располагается поперек ската крыши.

Укладка черепицы в местах перелома скатов

В местах перелома скатов кровли наряду с полноразмерными кровельными панелями могут использоваться обрезанные. Если излом внешний, в соответствующем месте устанавливается карнизная планка, которая крепится к брусу последнего ряда обрешетки.

Расстояние между этим рядом и предыдущим может быть меньше обычного как при внешнем изломе, так и при внутреннем.

Порядок монтажа черепицы на внешнем переломе ската продемонстрирован на рисунке 29 а, а на внутреннем - на рис. 29 б.

Рис. 29 (a, b - соответственно)
Монтаж в местах изломов скатов крышиМонтаж в местах изломов скатов крыши 1 - неполноразмерная кровельная панель Decra®
2 - карнизная планка
3 - полноразмерный лист композитной черепицы Decra®
4 - брусья контробрешетки
5 - гидроветрозащитная мембрана
6 - стропило

Изоляция монтажных проходов

В тех местах, где через кровлю проходят вентиляционные трубы, антенны, другие коммуникационные устройства с выходом на крышу, для гидроизоляции рекомендуется применять фирменные аксессуары Decra® для монтажных проходов. Для черепицы разных коллекций предназначены разные монтажные элементы, подходящие по профилю и цвету.

Монтаж композитной черепицы Decra (Декра) в месте выхода на крышу вентиляторов показано на рис. 30.

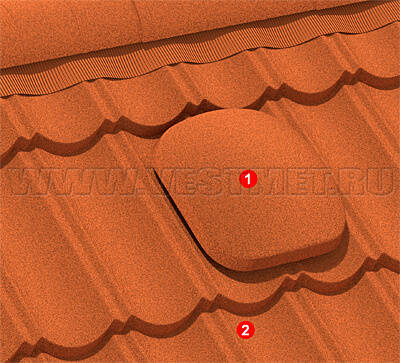

Рис. 30а
Устройство кровли в местах монтажных проходов

1 - вентилятор Decra®
(кровельный)
2 - лист композитной черепицы Decra®

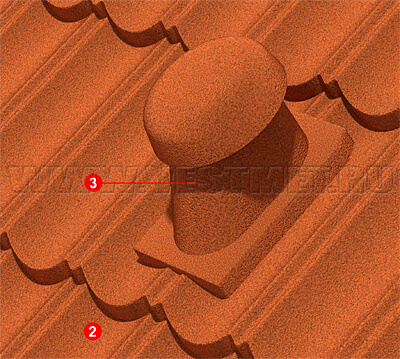

Рис. 30б
Устройство кровли в местах монтажных проходов 2 - лист металлочерепицы Decra®
3 - вентилятор Decra® (санитарный)

Установка снегозадержателей

Монтаж снегозадержателей осуществляется по схеме, представленной на рис. 31.

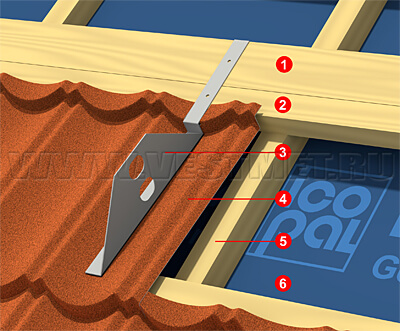

Рис. 31
Монтаж снегозадержателей 1 - брус для фиксации опор
2 - обрешетка
3 - опора снегозадержателя
4 - черепица Decra®
5 - контробрешетка
6 - гидроветрозащитная мембрана

Места установки снегозадержателей должно быть заранее определено в проекте. В процессе монтажа шаговой обрешетки в соответствующем месте добавляется брус 40 на 70 миллиметров, и опоры снегозадержателей в дальнейшем (после укладки черепицы) крепятся к нему.

Опоры снегозадержателей должны находиться не более чем в 120 сантиметрах друг от друга.

Ремкомплект Decra®

Фирменный ремкомплект Decra® предназначен для заделки швов, шляпок крепежных элементов (саморезов, гвоздей), а также для устранения мелких повреждений на поверхности черепицы. Применять акриловый герметик из ремонтного комплекта можно только при положительной температуре воздуха (от плюс 5 градусов). В более холодную погоду могут использоваться герметики, устойчивые к морозу.

Для декоративной заделки швов и повреждений используется минеральная посыпка, также входящая в ремкомплект.
