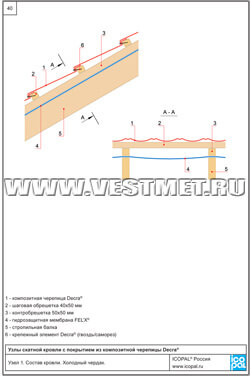

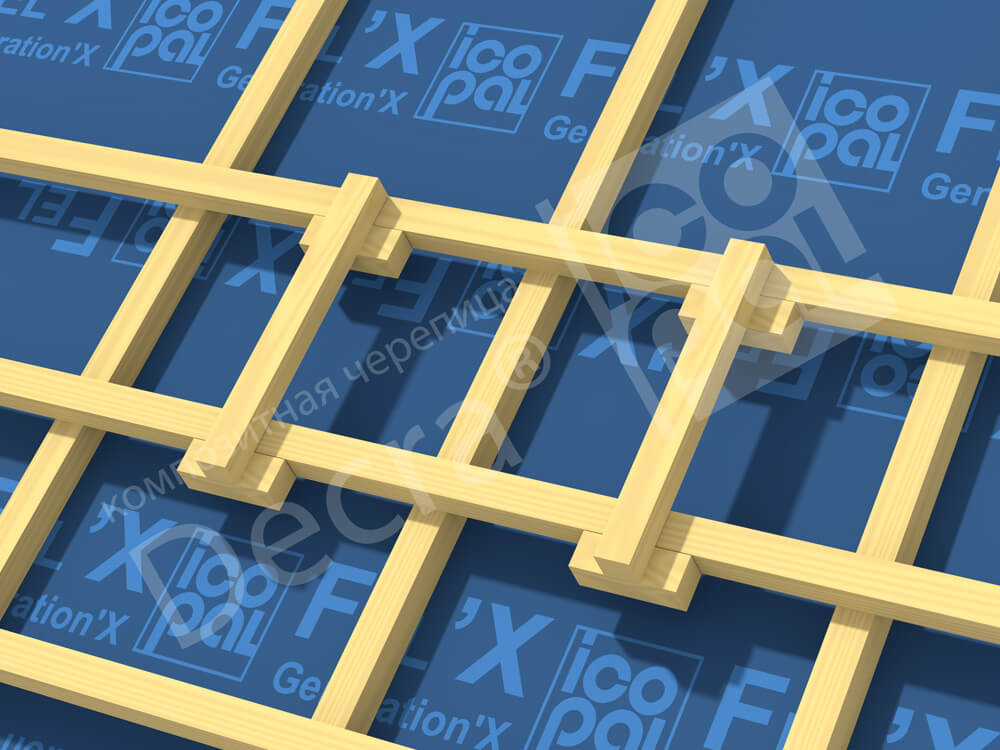

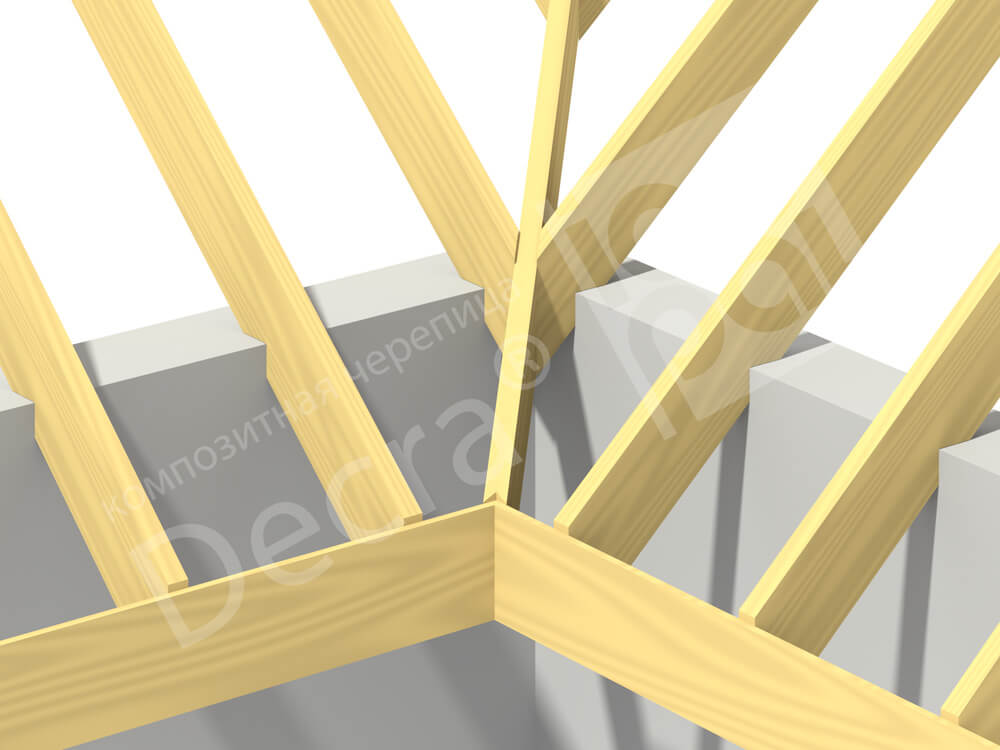

Узел 1. Состав кровли. Холодный чердак |

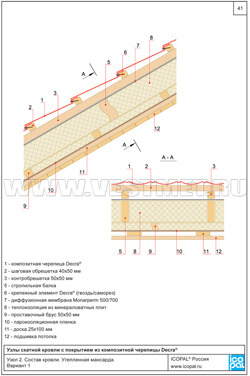

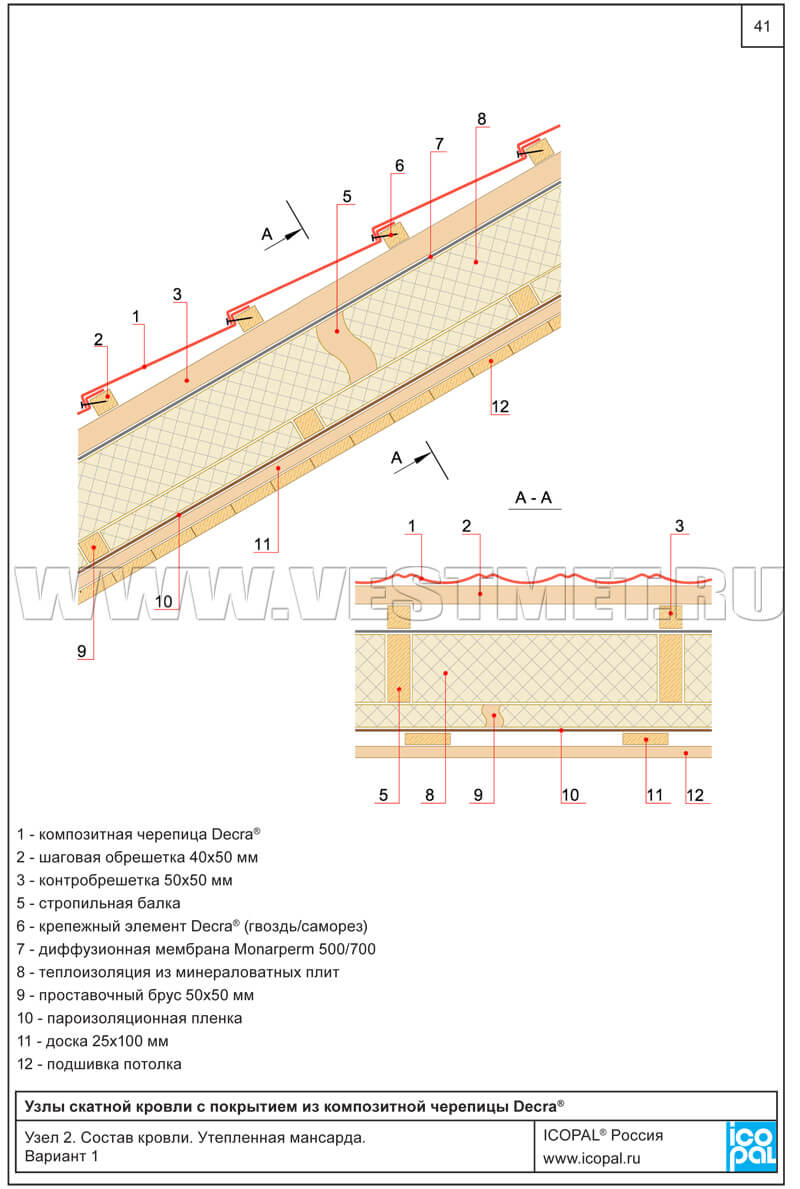

Узел 2. Состав кровли. Утепленная мансарда. Вариант 1 |
 |
 |

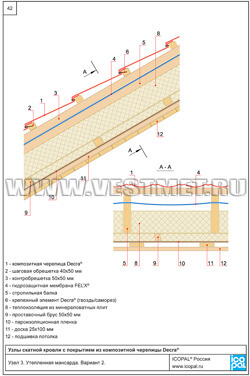

Узел 3. Утепленная мансарда. Вариант 2 |

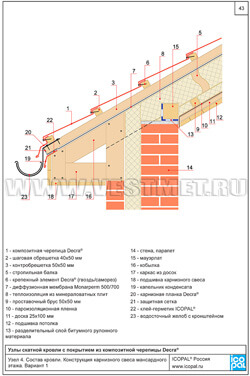

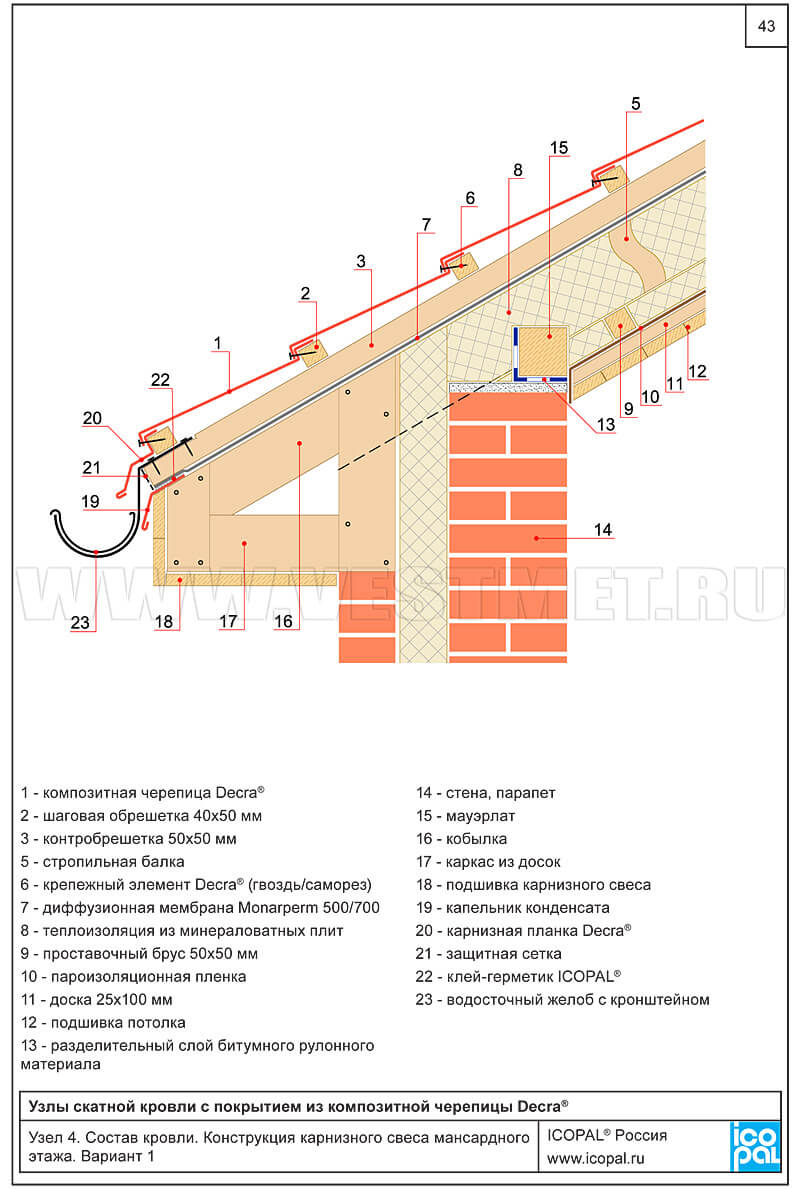

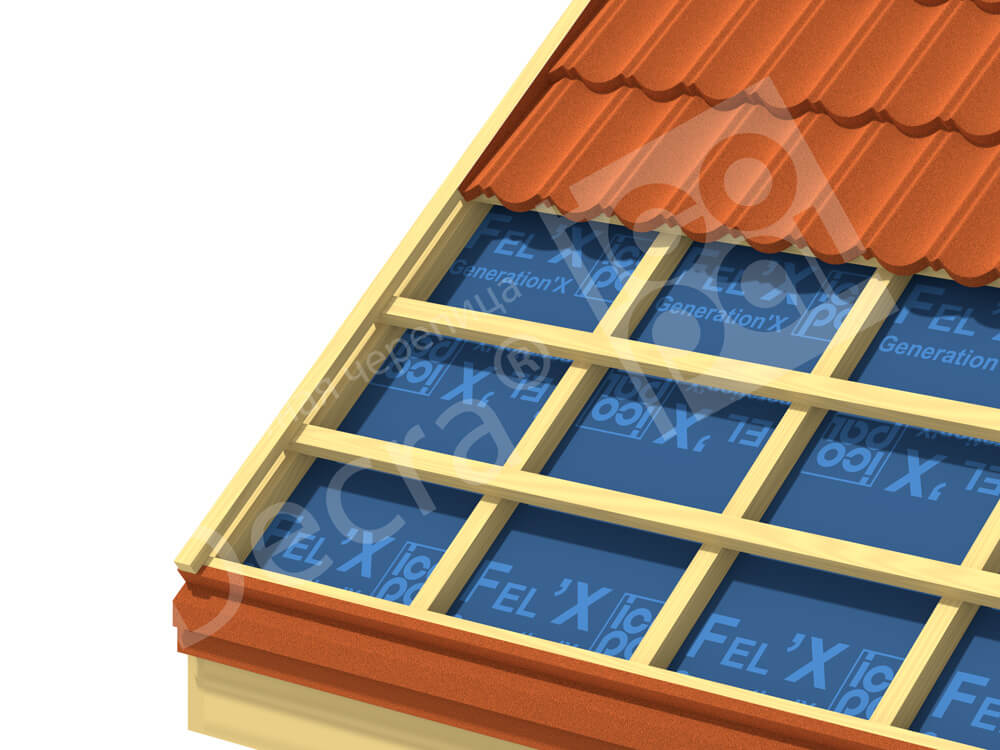

Узел 4. Состав кровли. Конструкция карнизного свеса мансардного этажа. Вариант 1 |
 |
 |

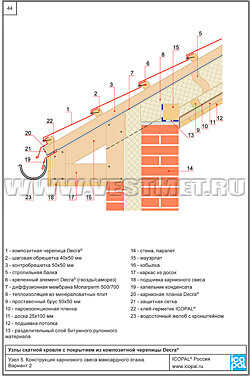

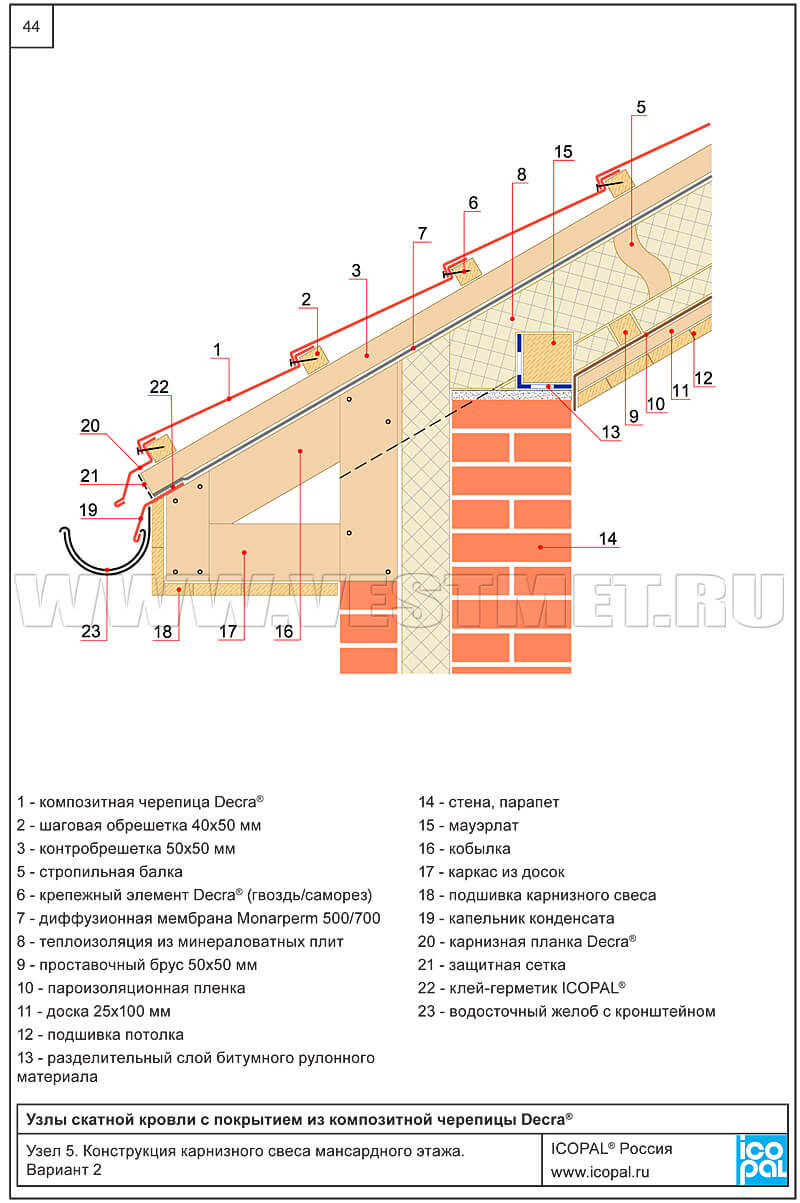

Узел 5. Конструкция карнизного свеса мансардного этажа. Вариант 2 |

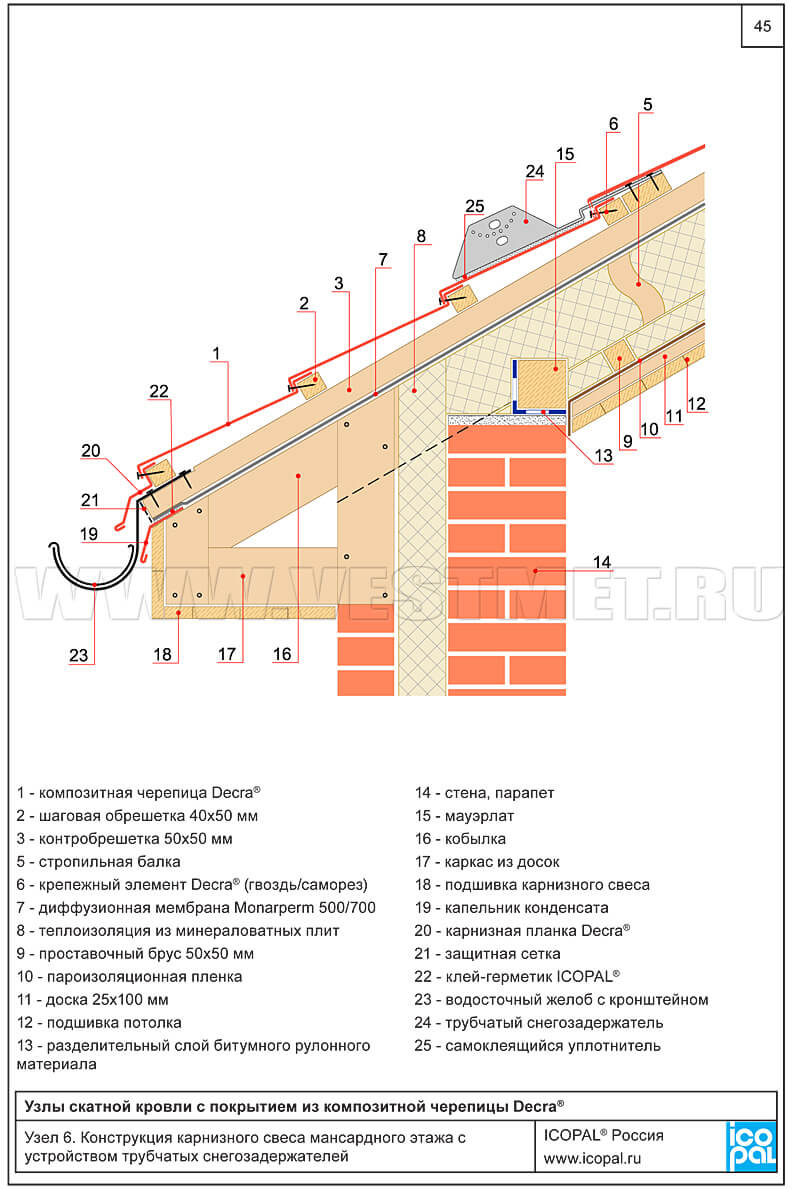

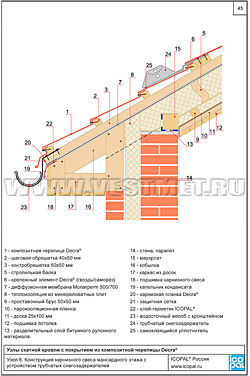

Узел 6. Конструкция карнизного свеса мансардного этажа с устройством трубчатых снегозадержателей |
 |
 |

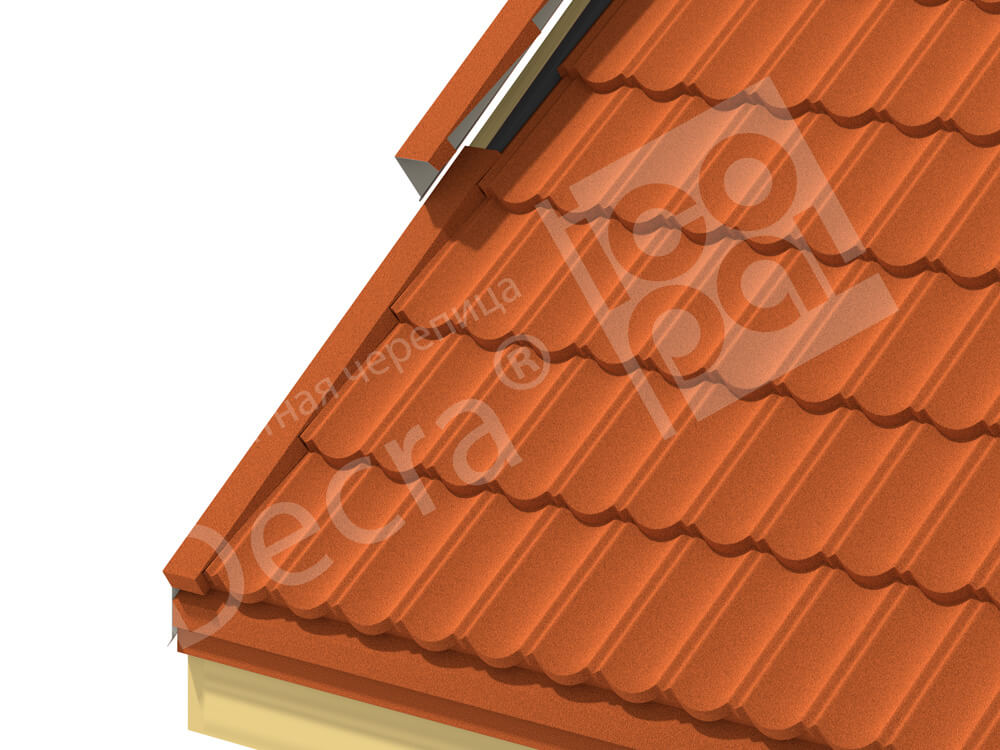

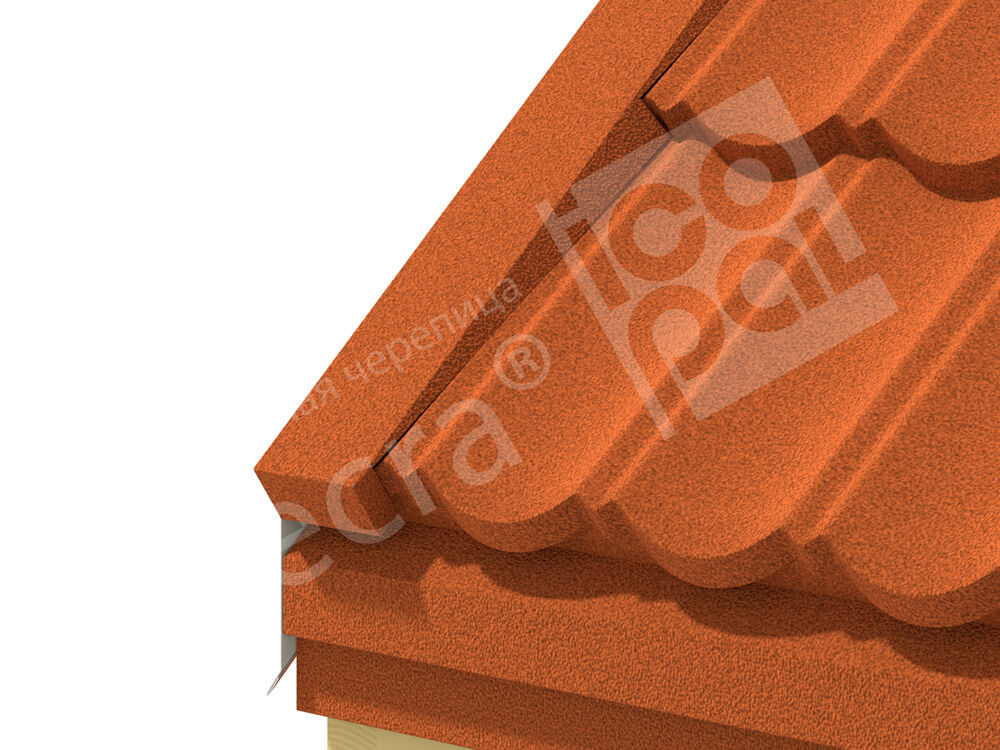

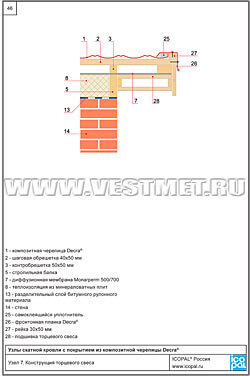

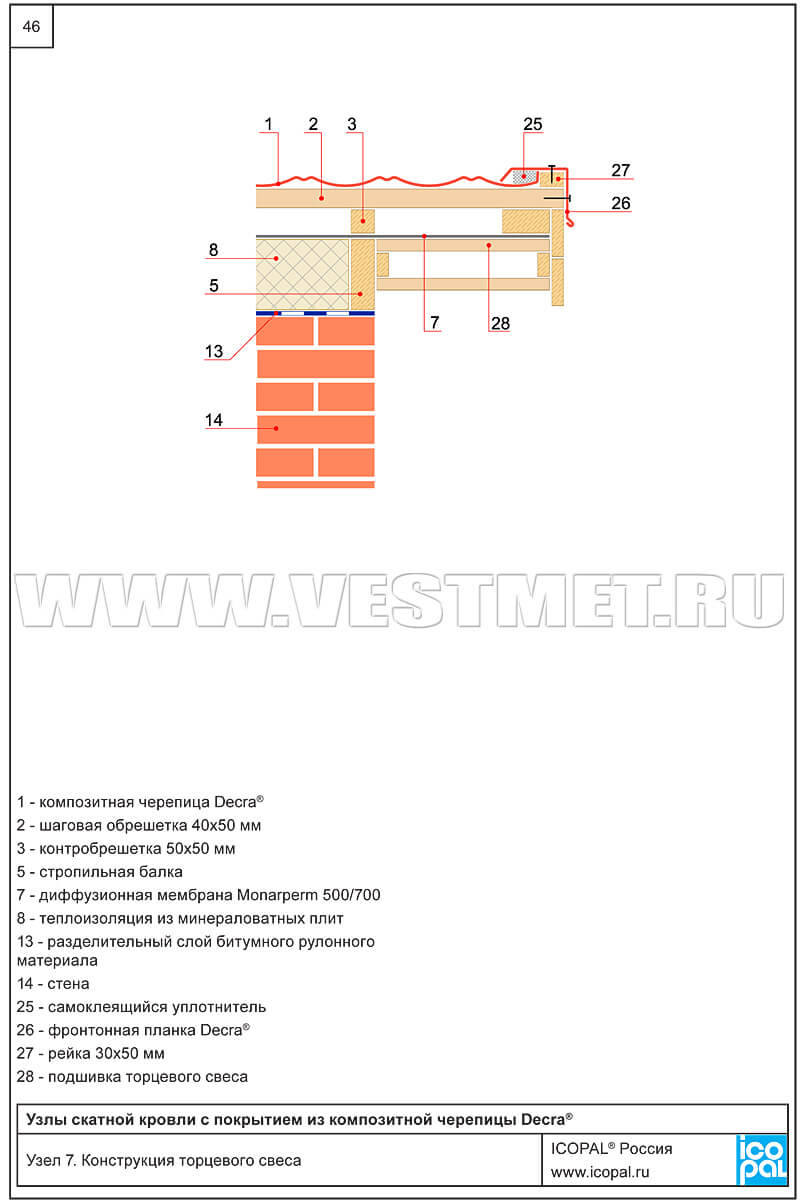

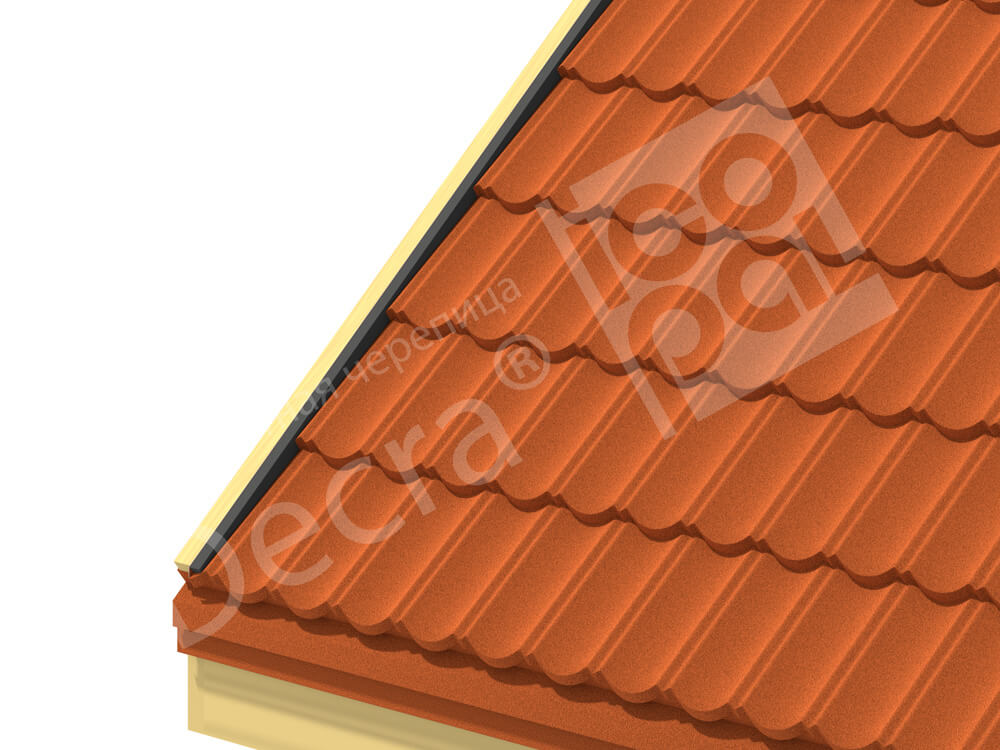

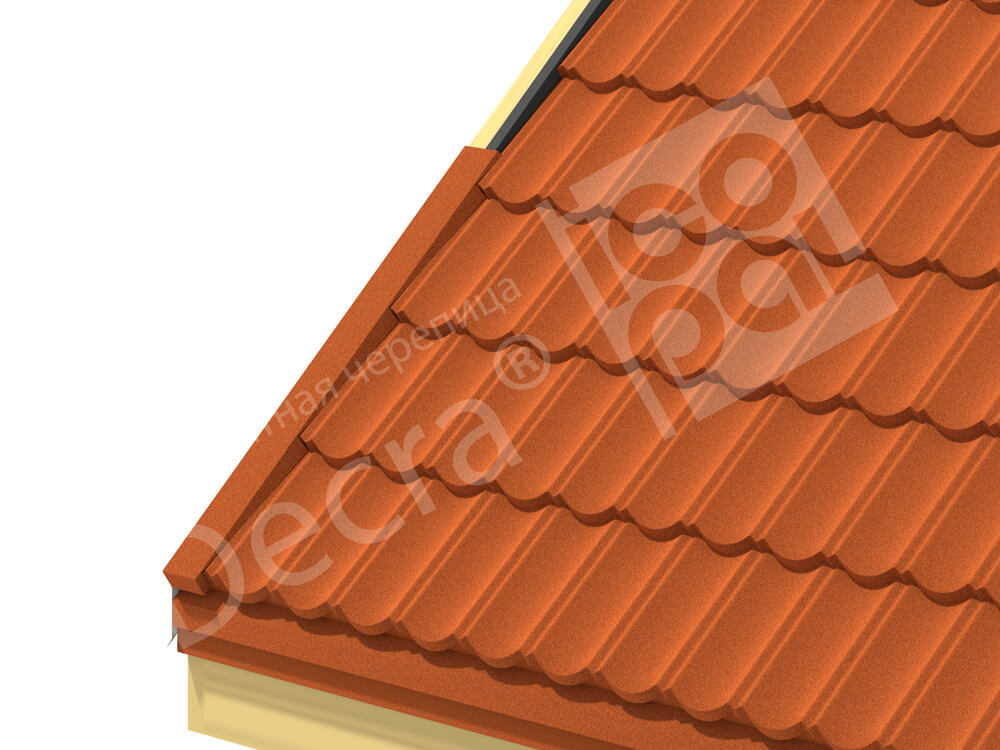

Узел 7. Конструкция торцевого свеса |

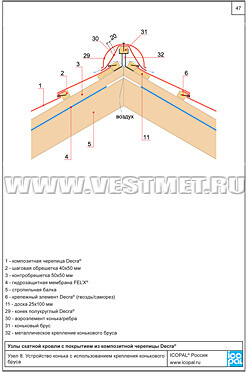

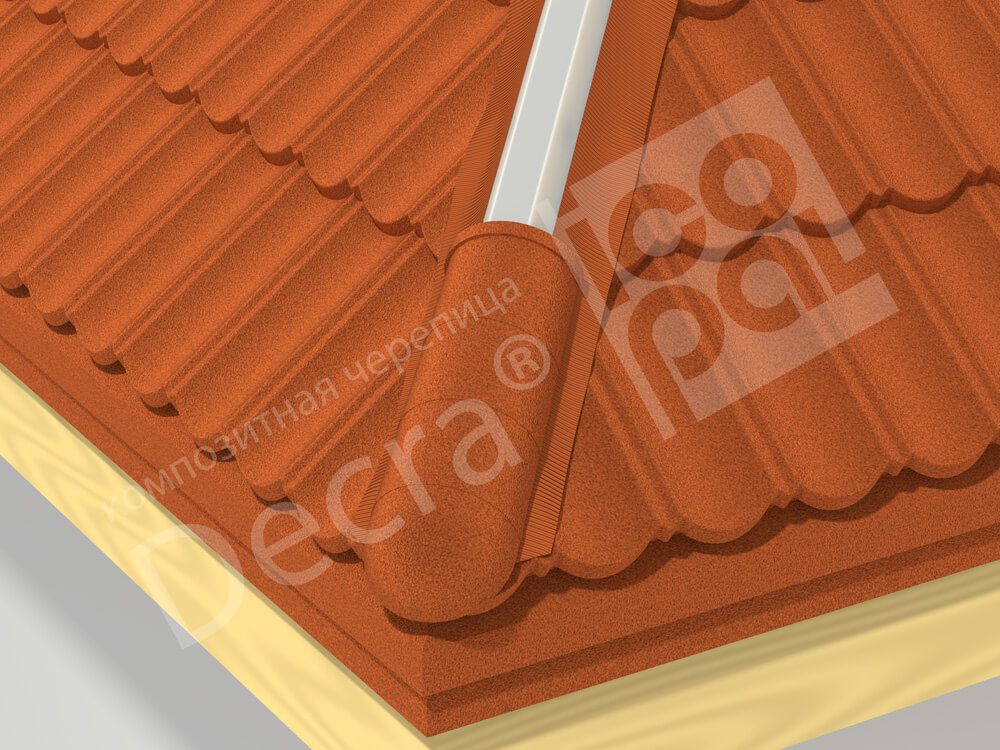

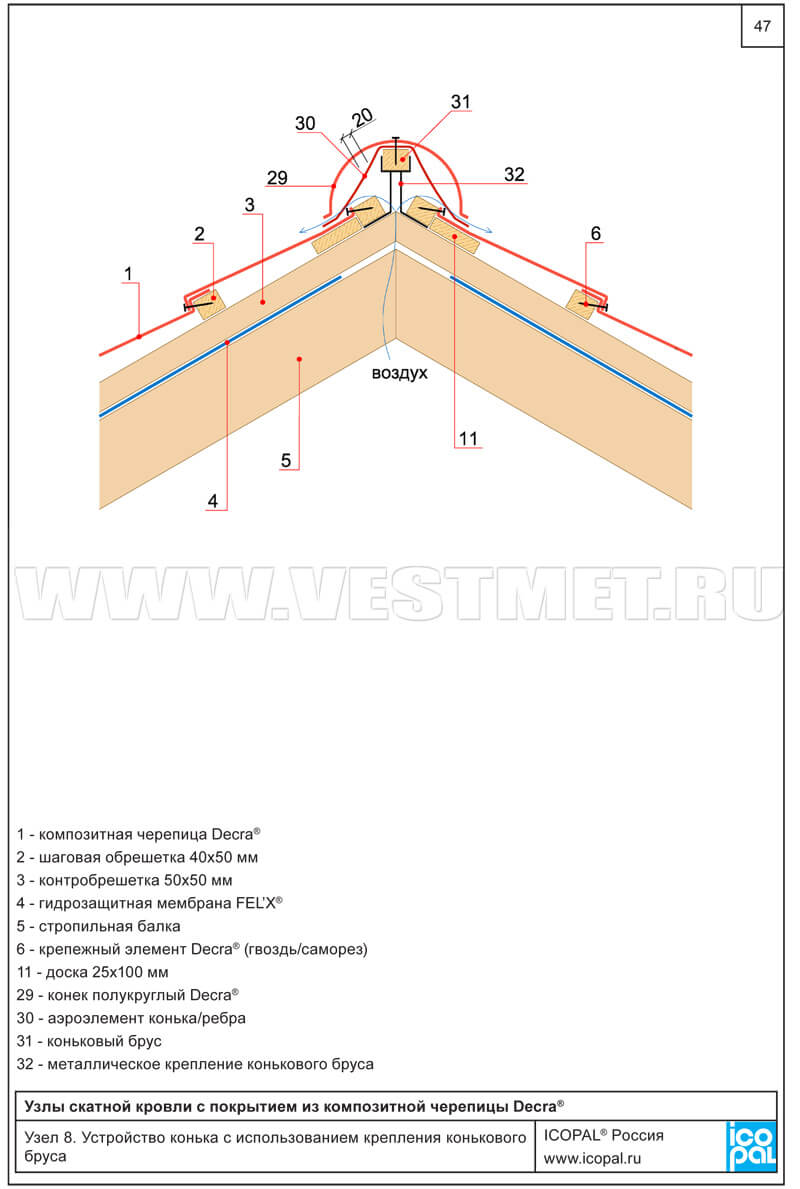

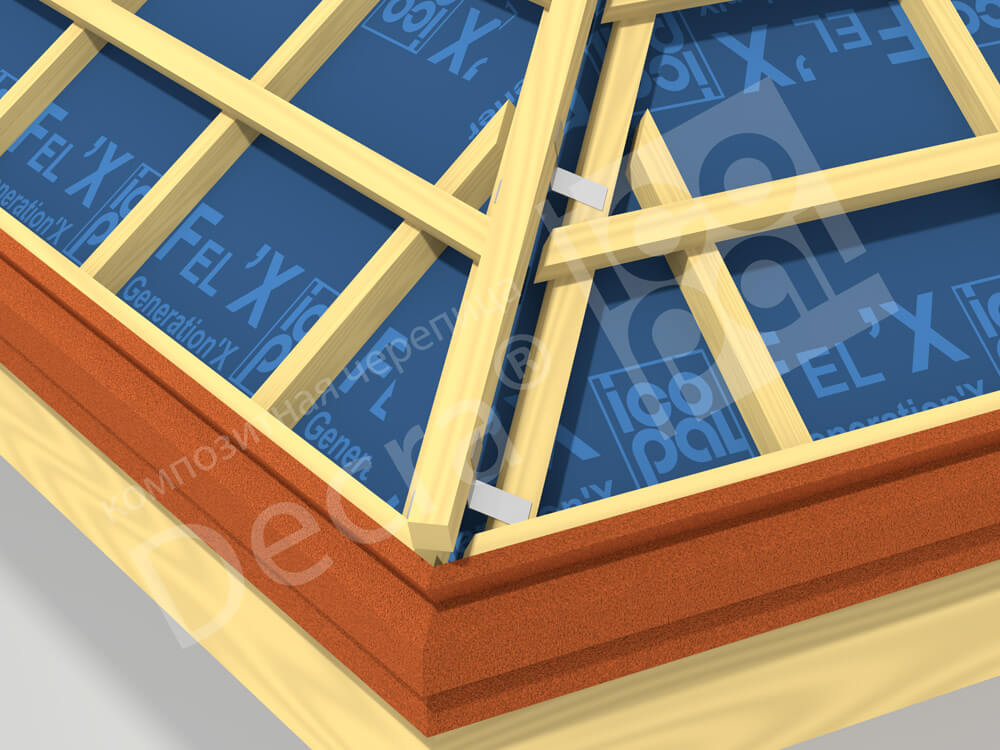

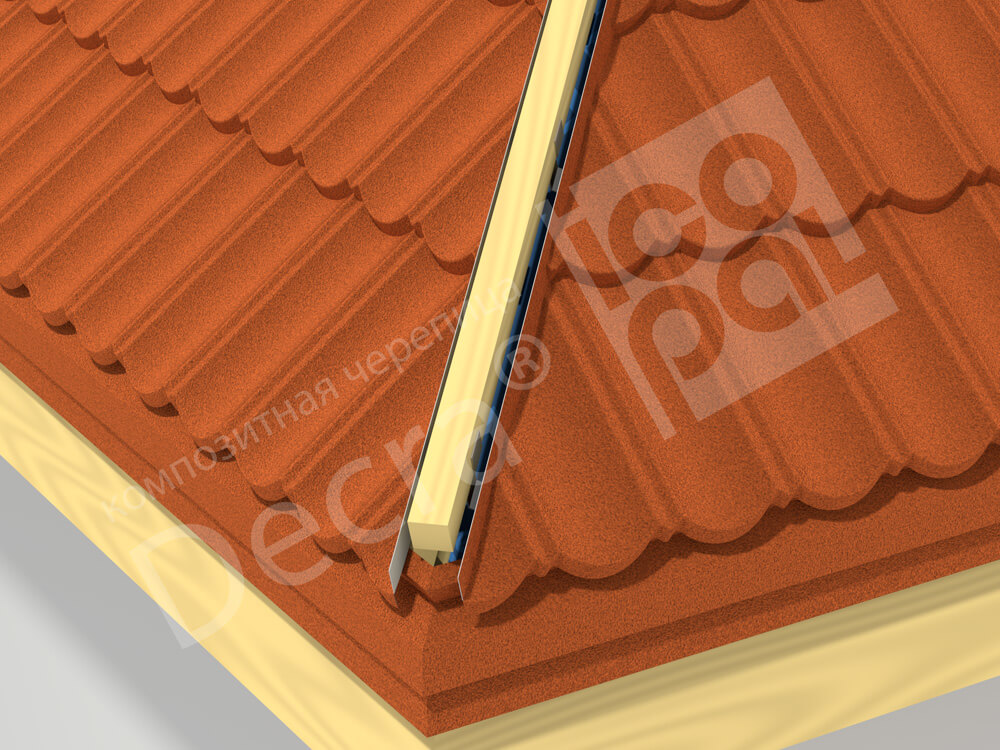

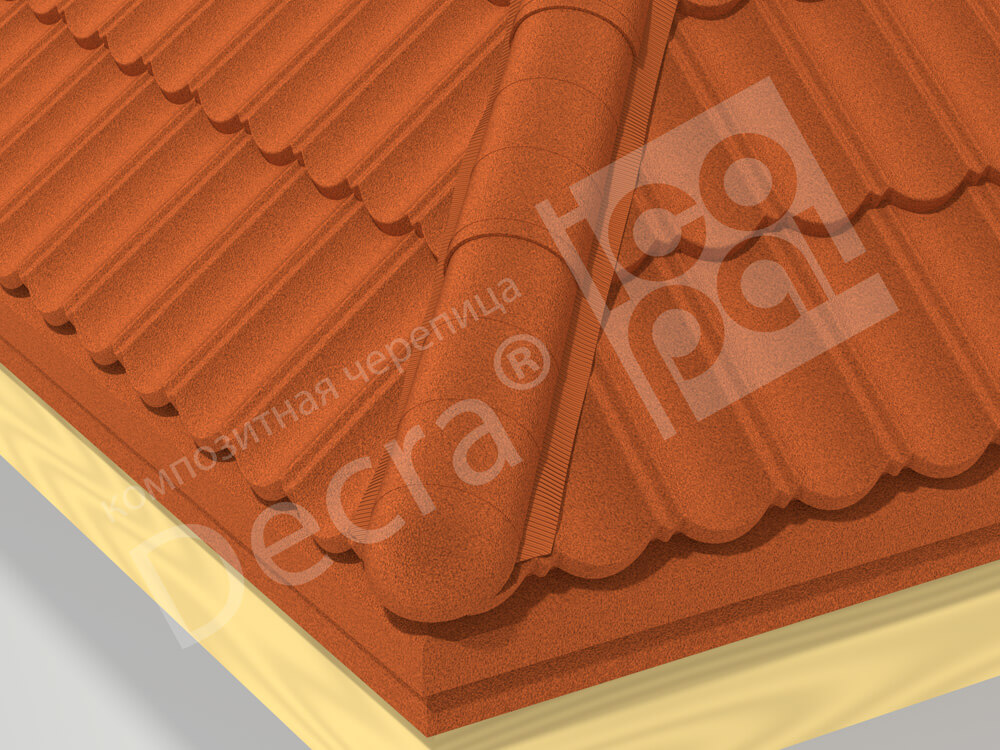

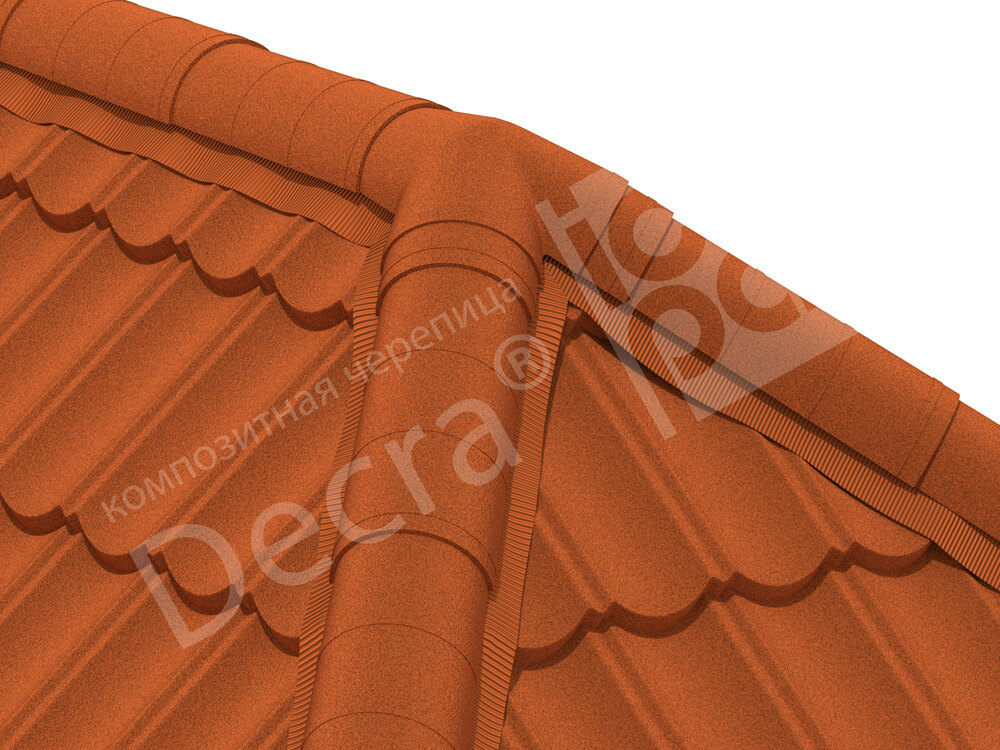

Узел 8. Устройство конька с использованием крепления конькового бруса |
 |
 |

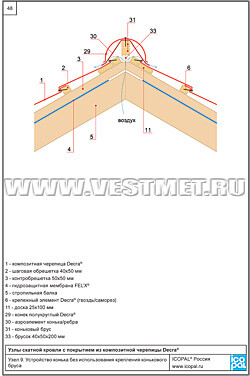

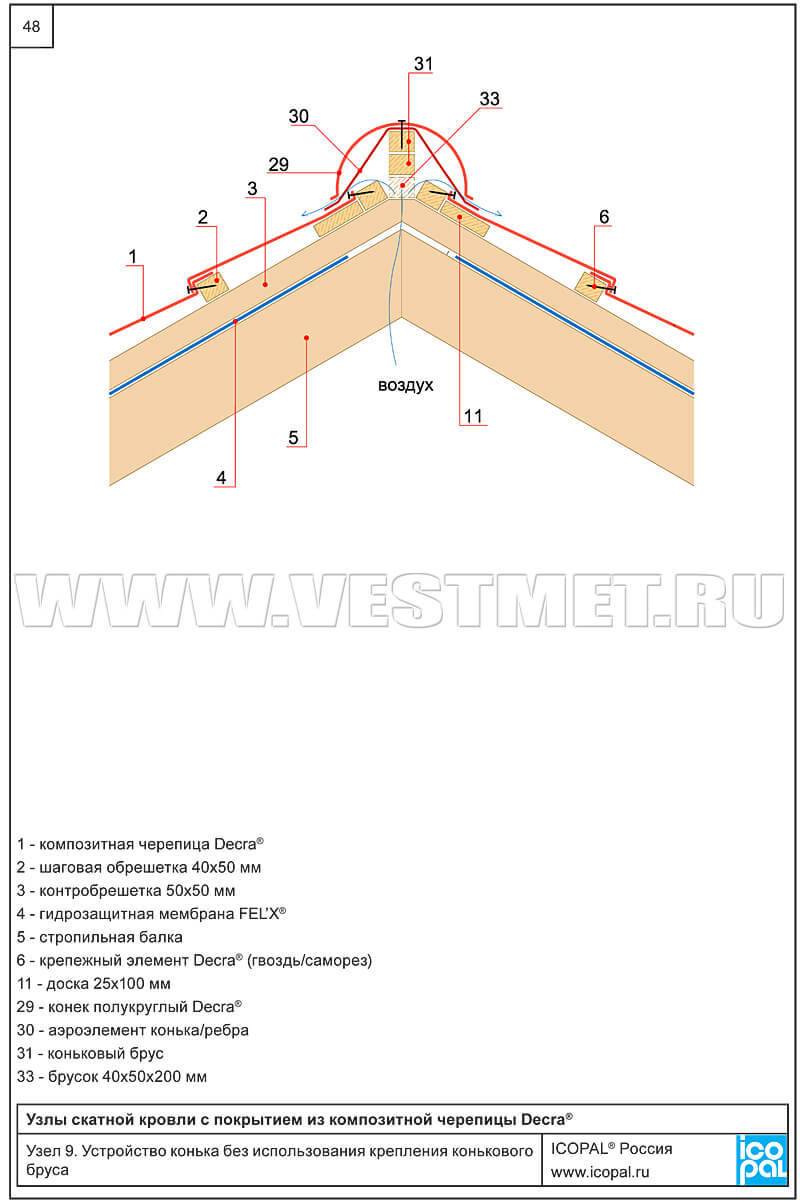

Узел 9. Устройство конька без использования крепления конькового бруса |

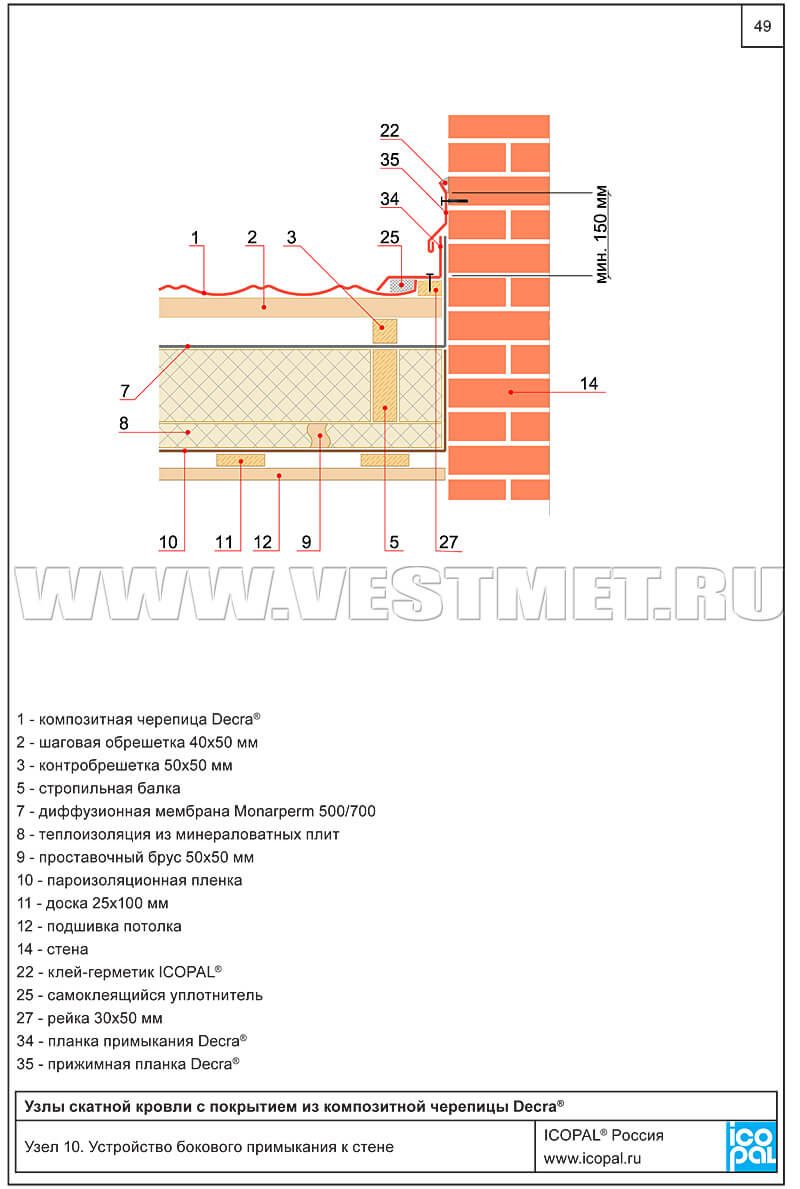

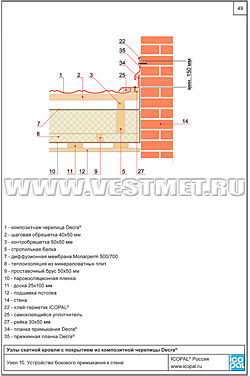

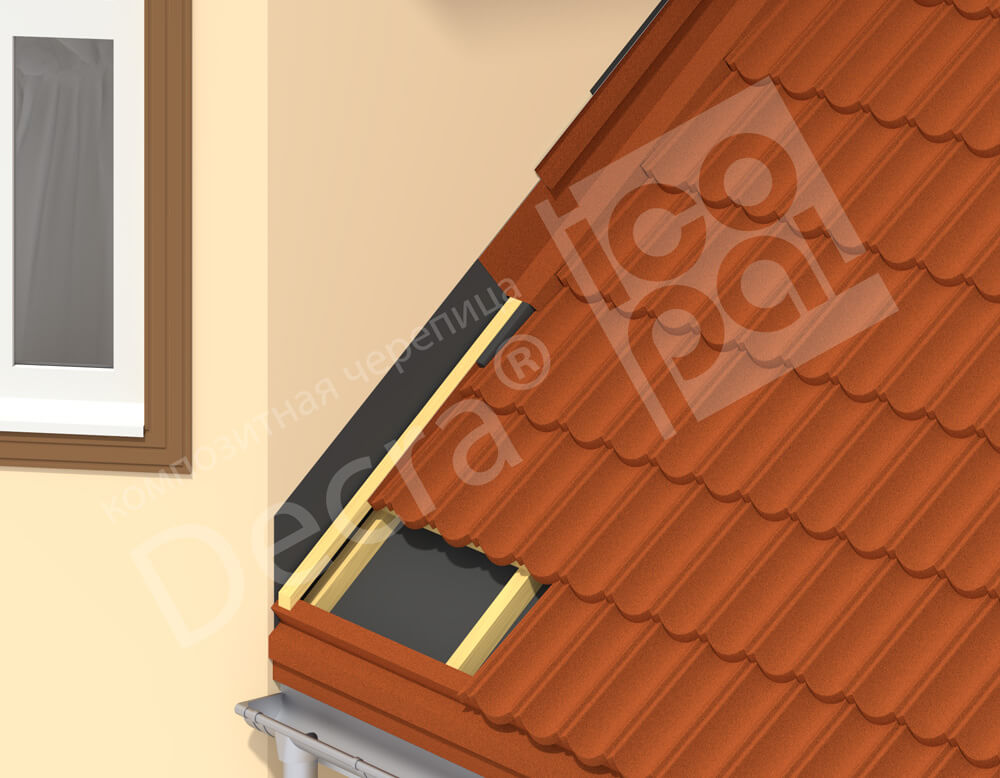

Узел 10. Устройство бокового примыкания к стене |
 |
 |

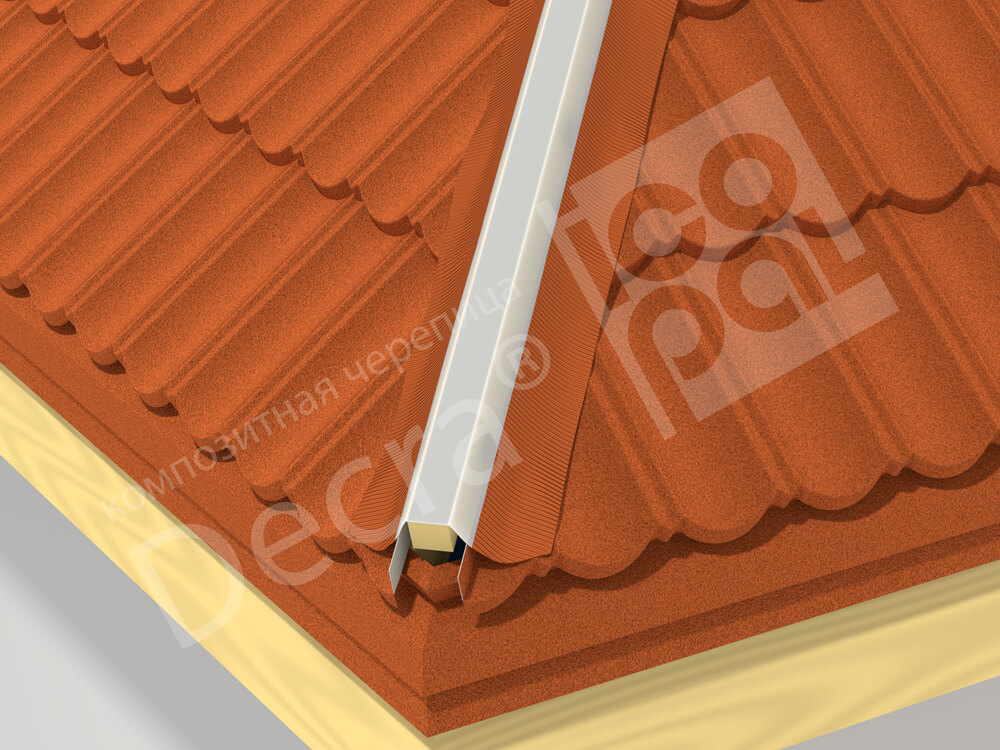

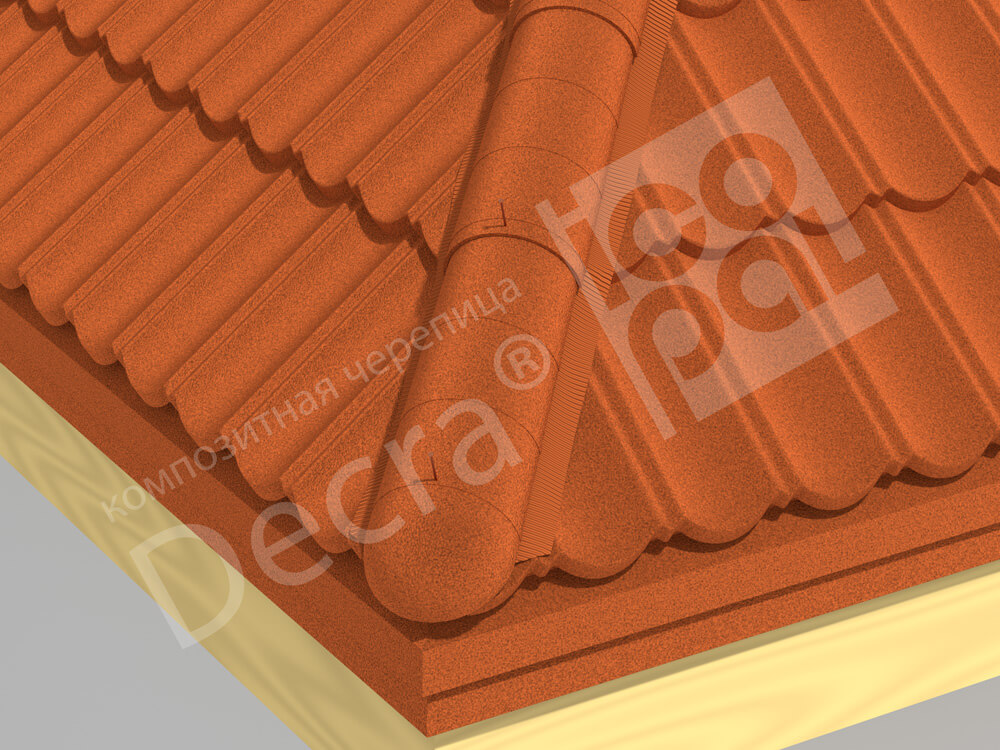

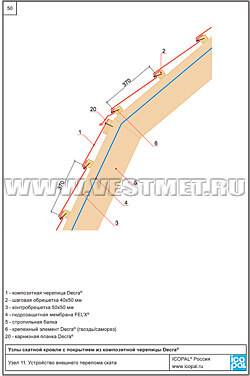

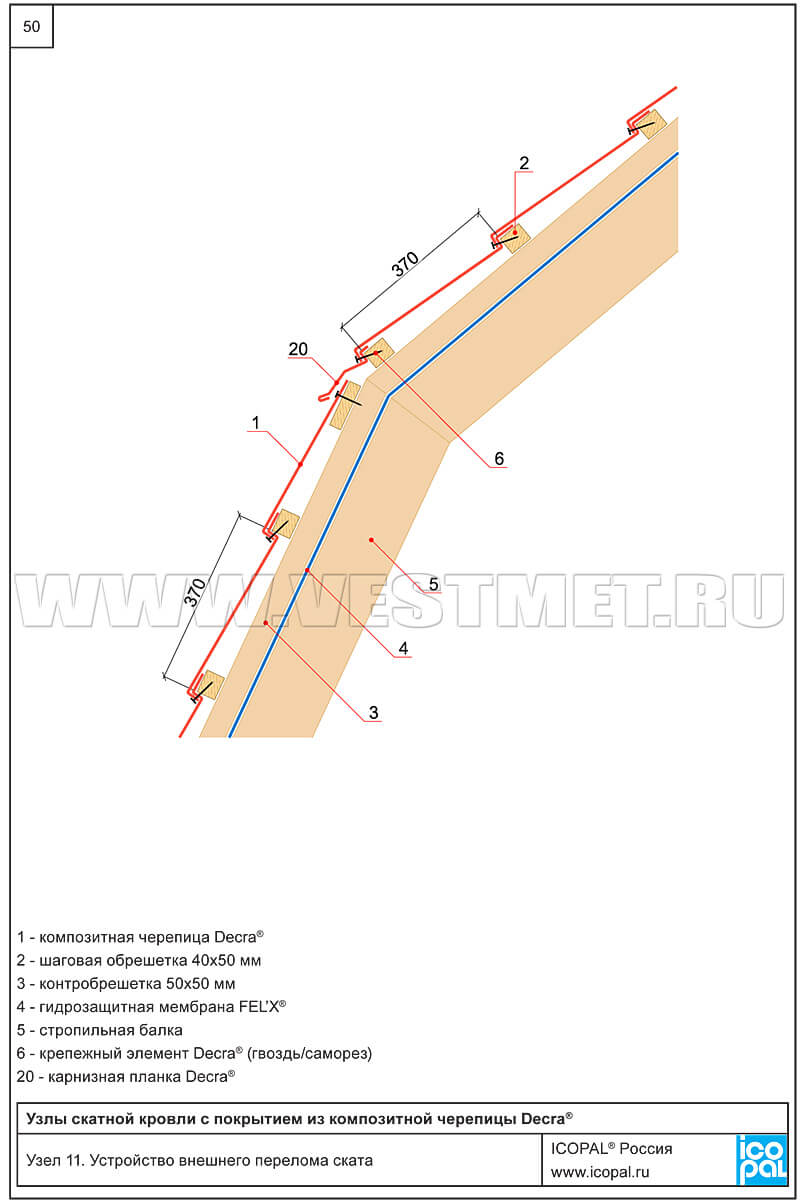

Узел 11. Устройство внешнего перелома ската |

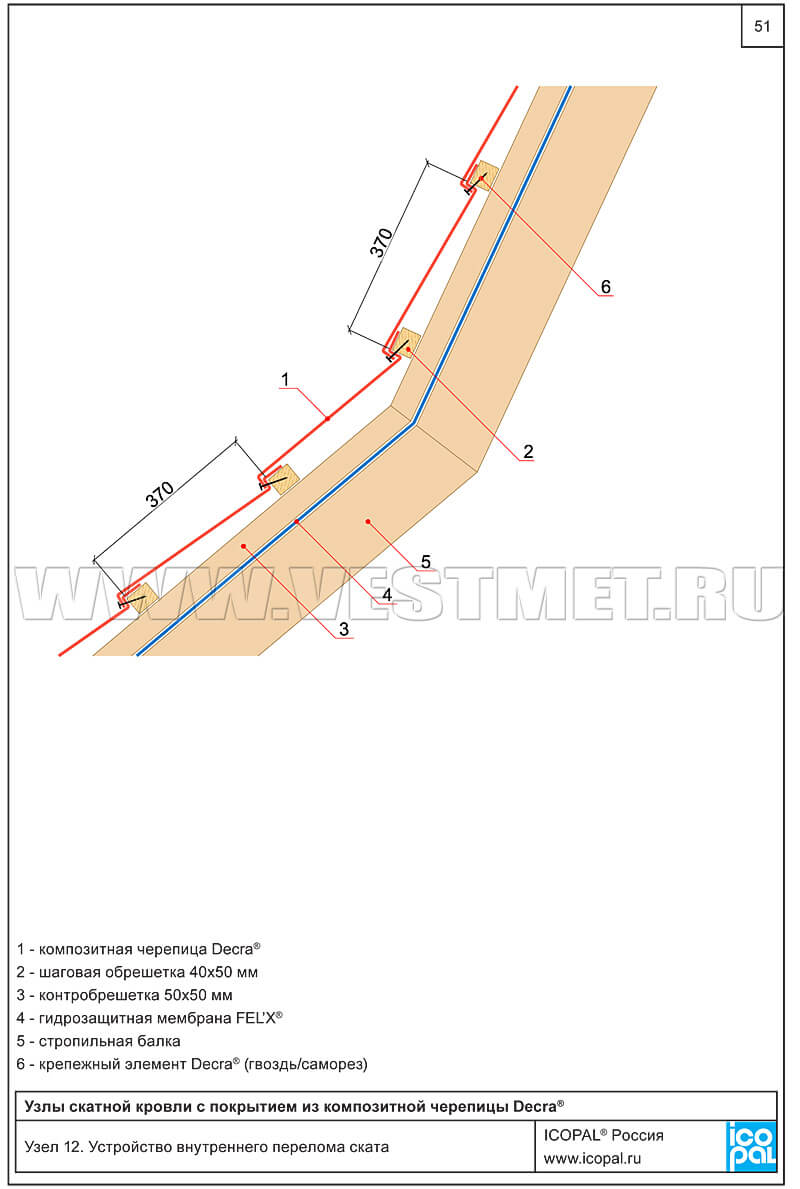

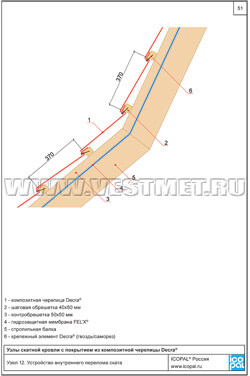

Узел 12. Устройство внутреннего перелома ската |
 |
 |

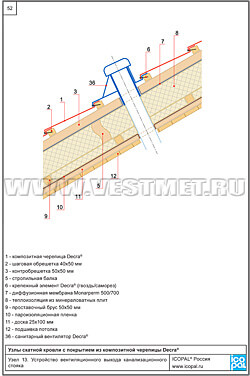

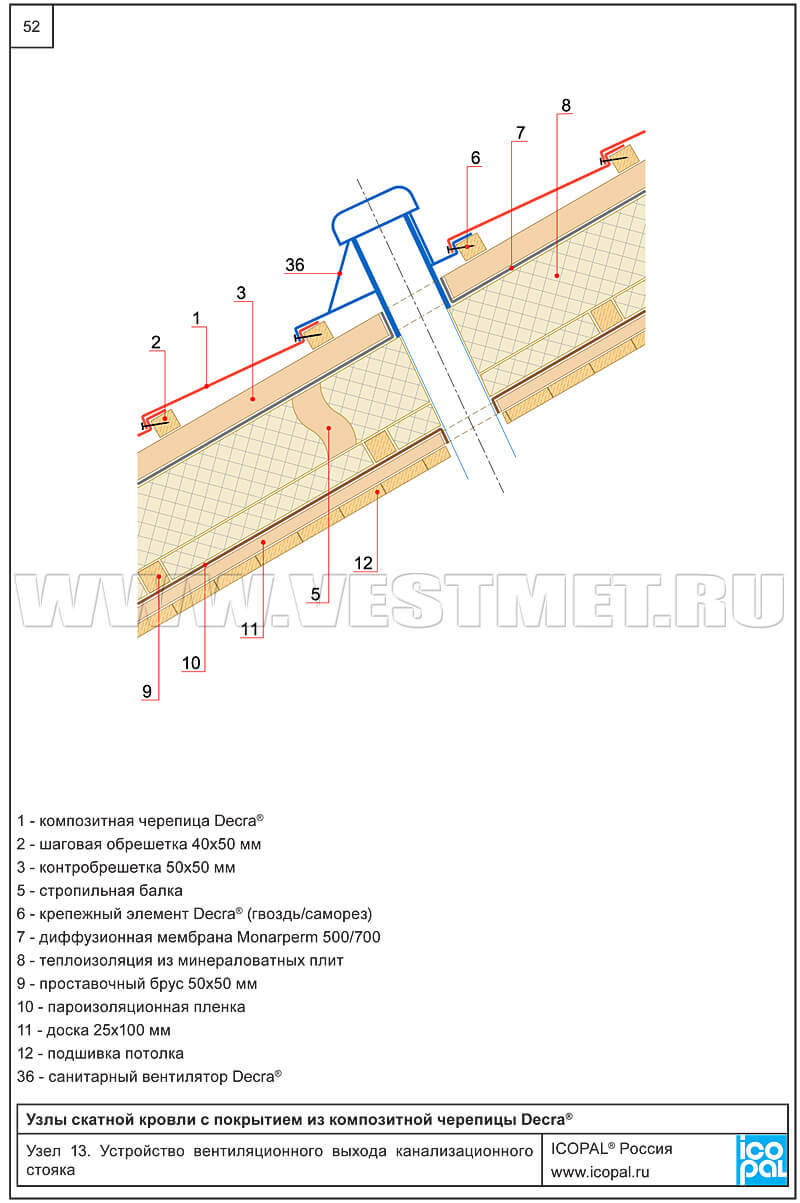

Узел 13. Устройство вентиляционного выхода канализационного стояка |

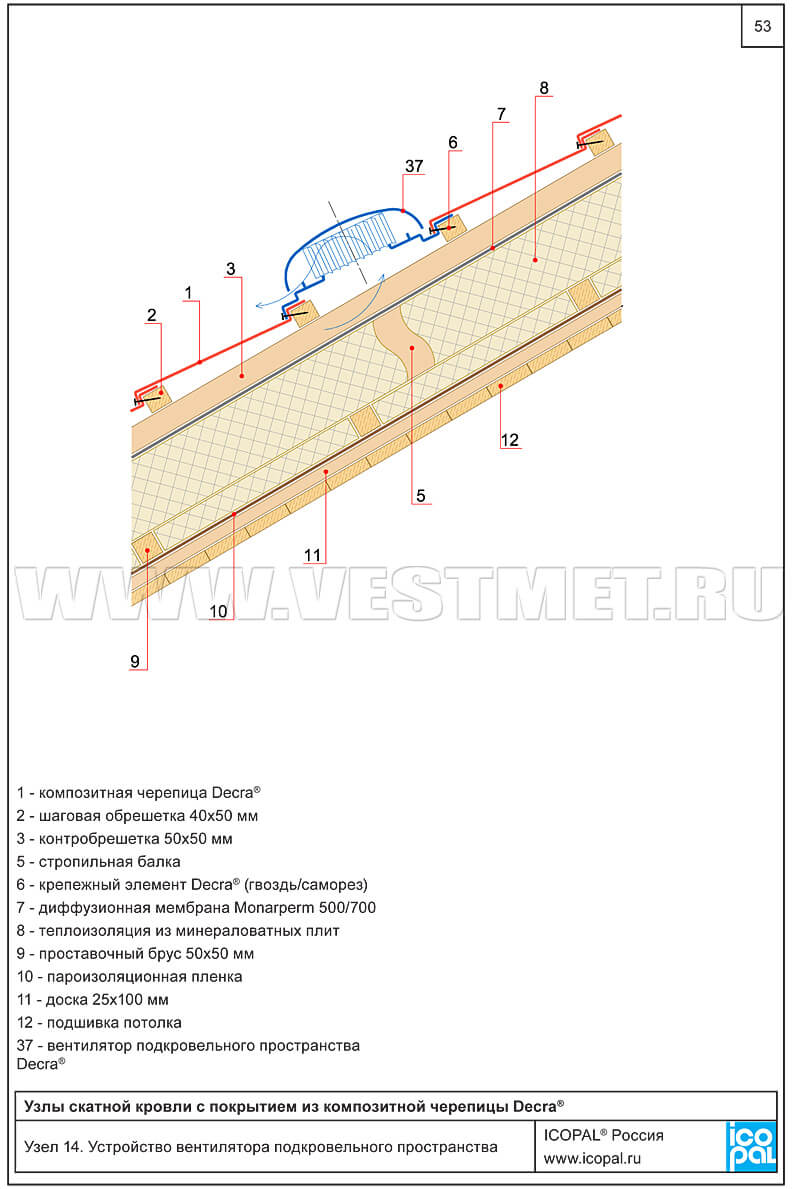

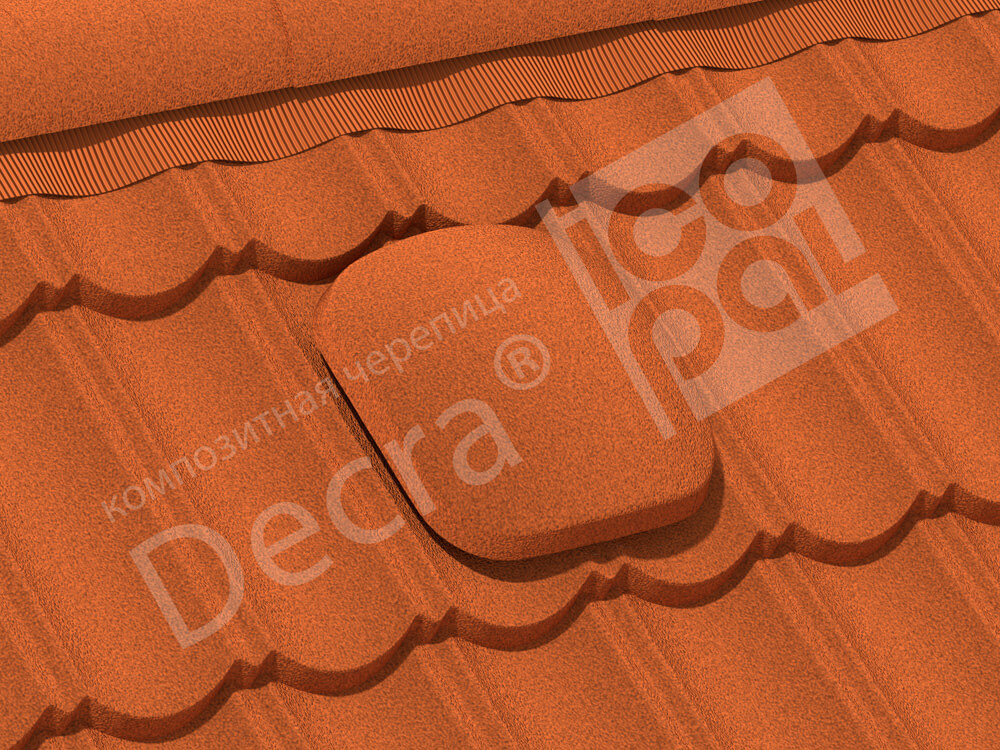

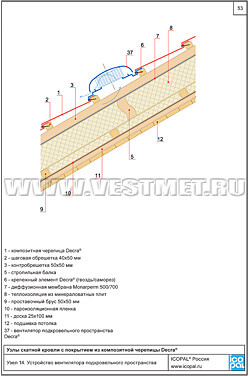

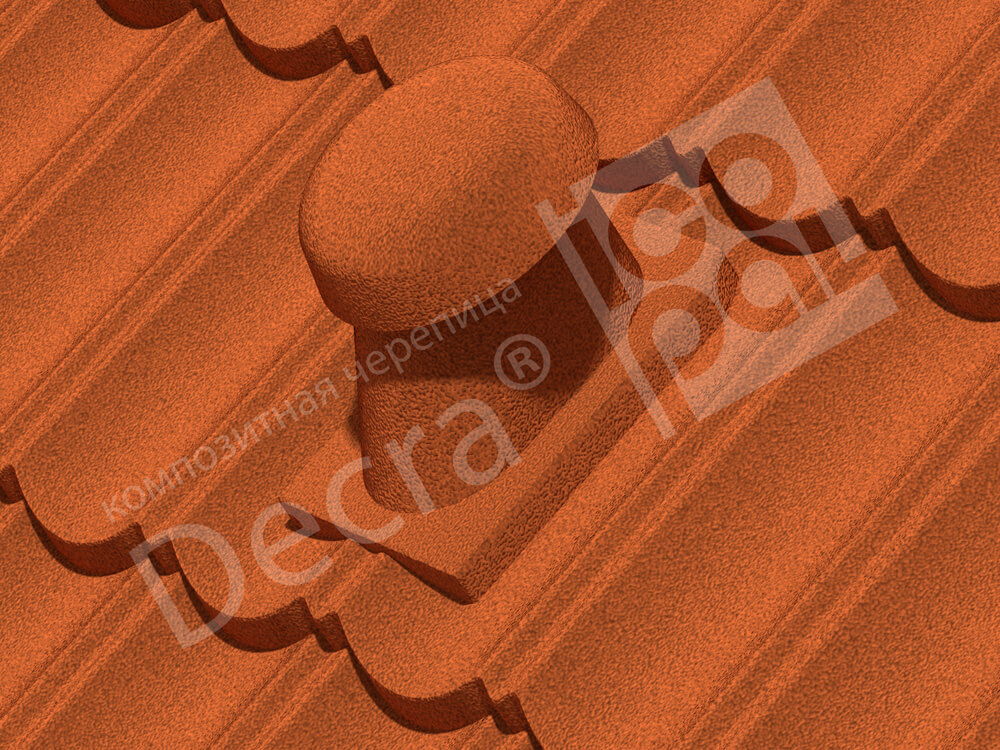

Узел 14. Устройство вентилятора подкровельного пространства |
 |
 |

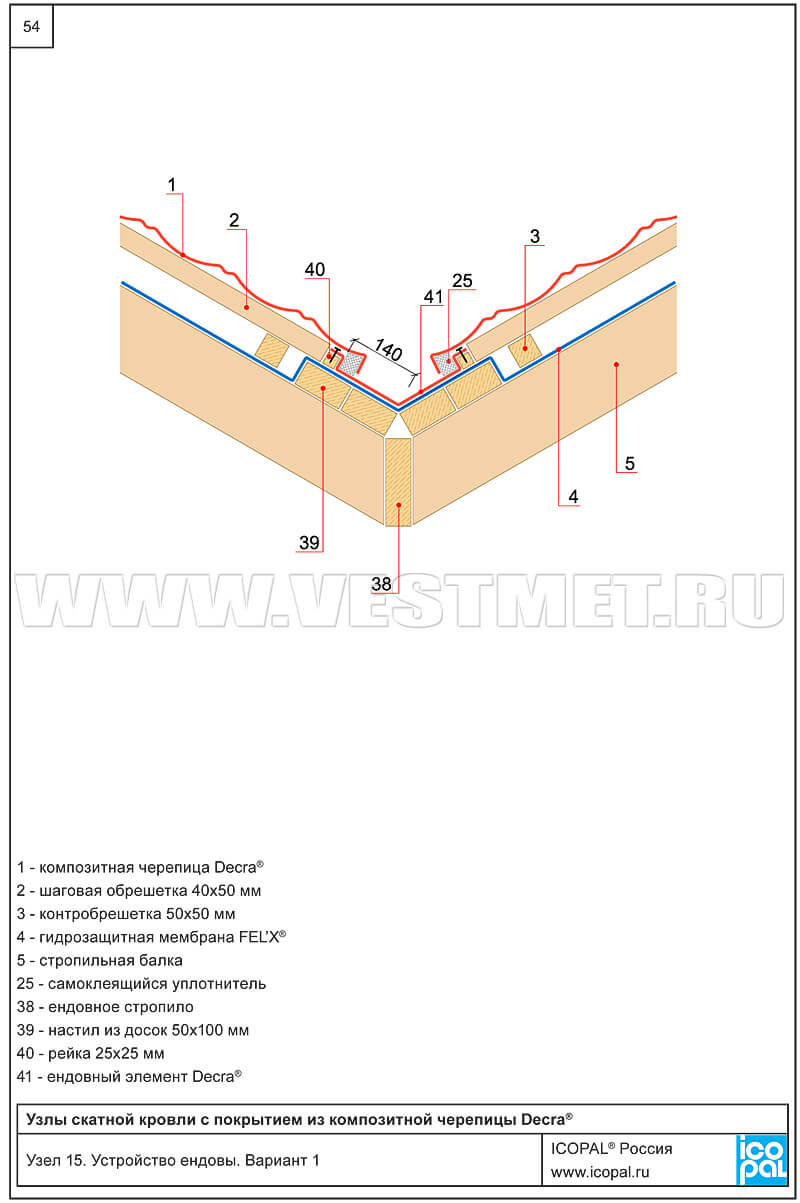

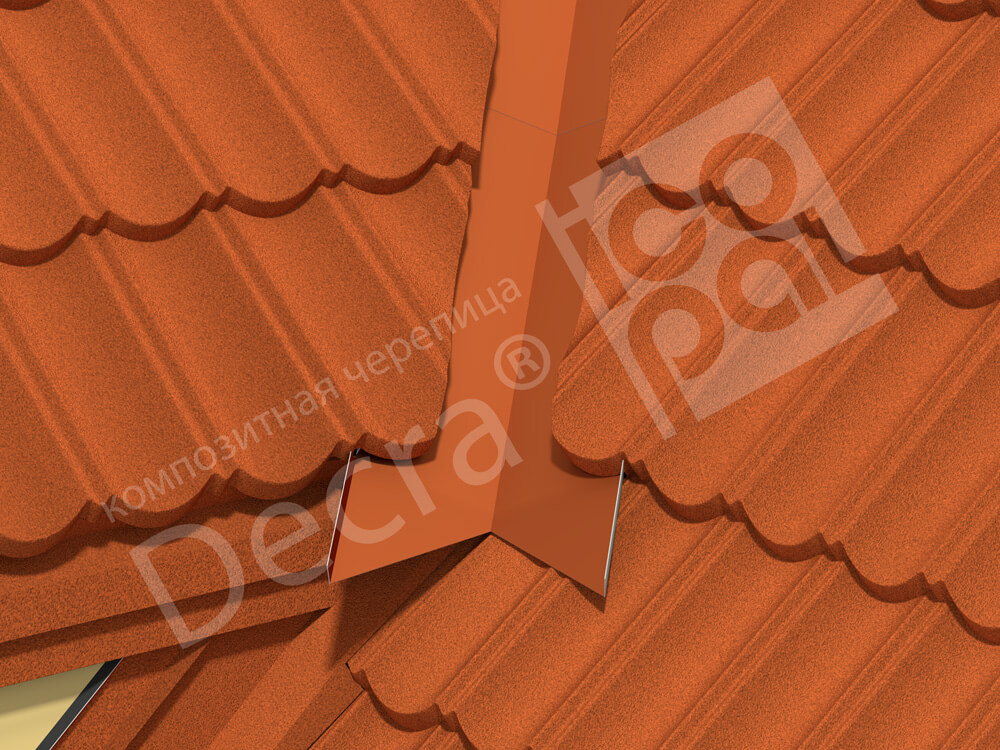

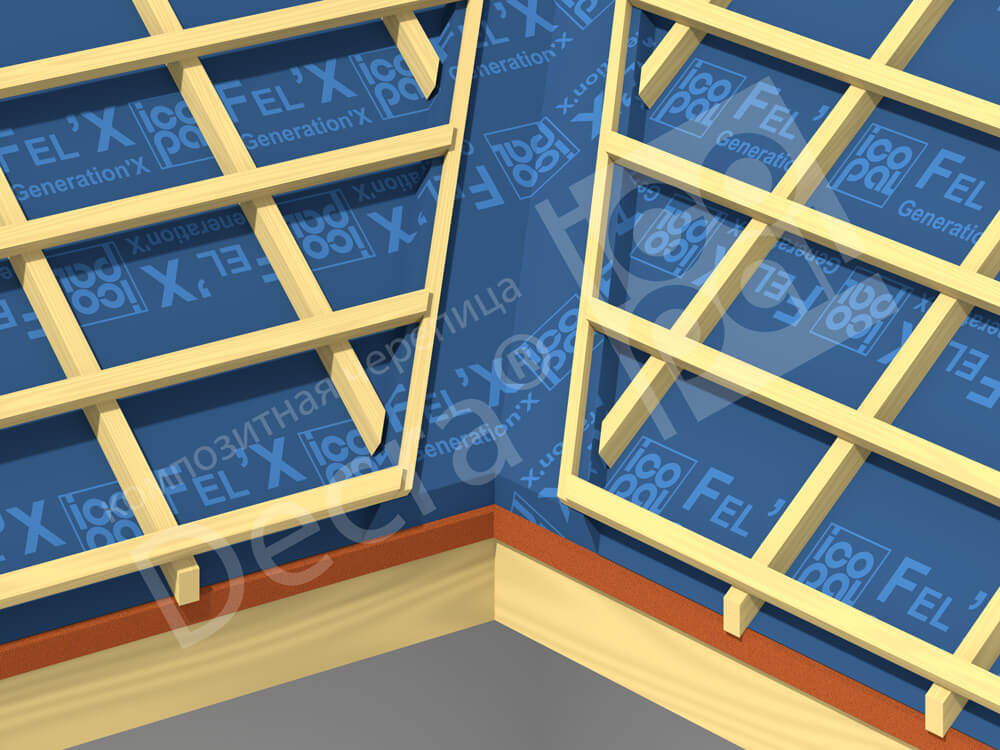

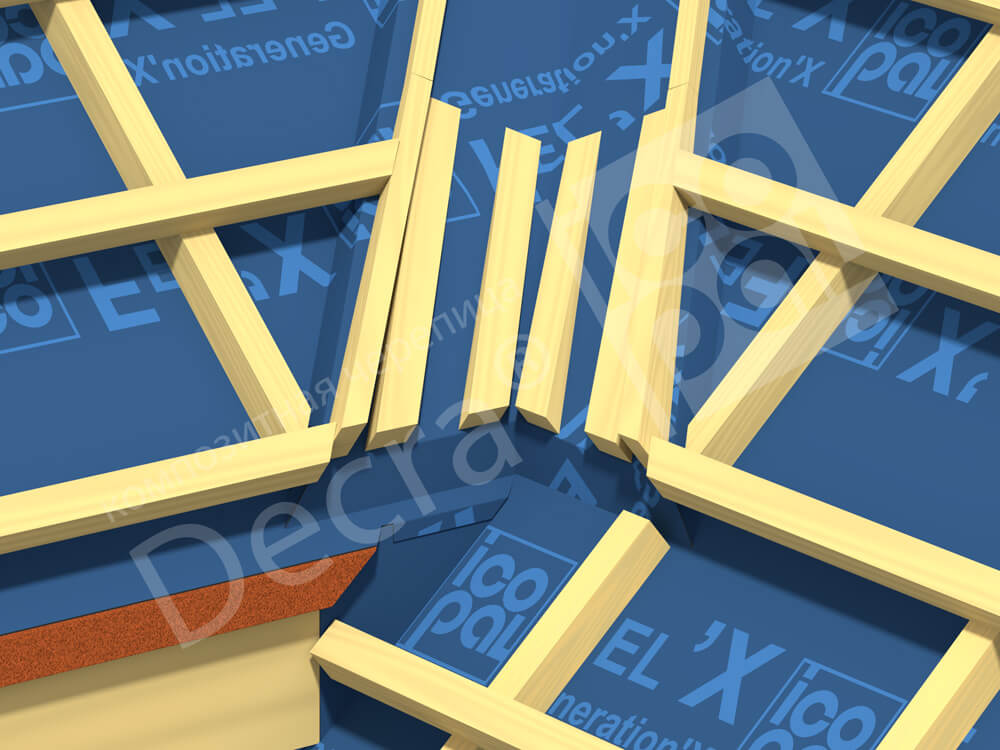

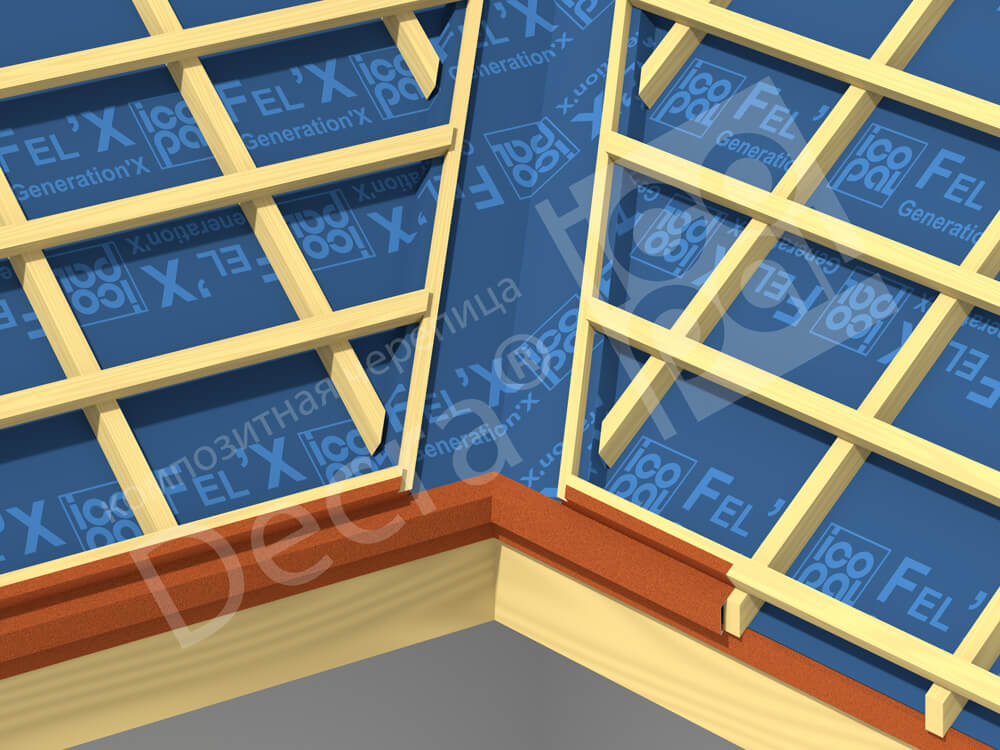

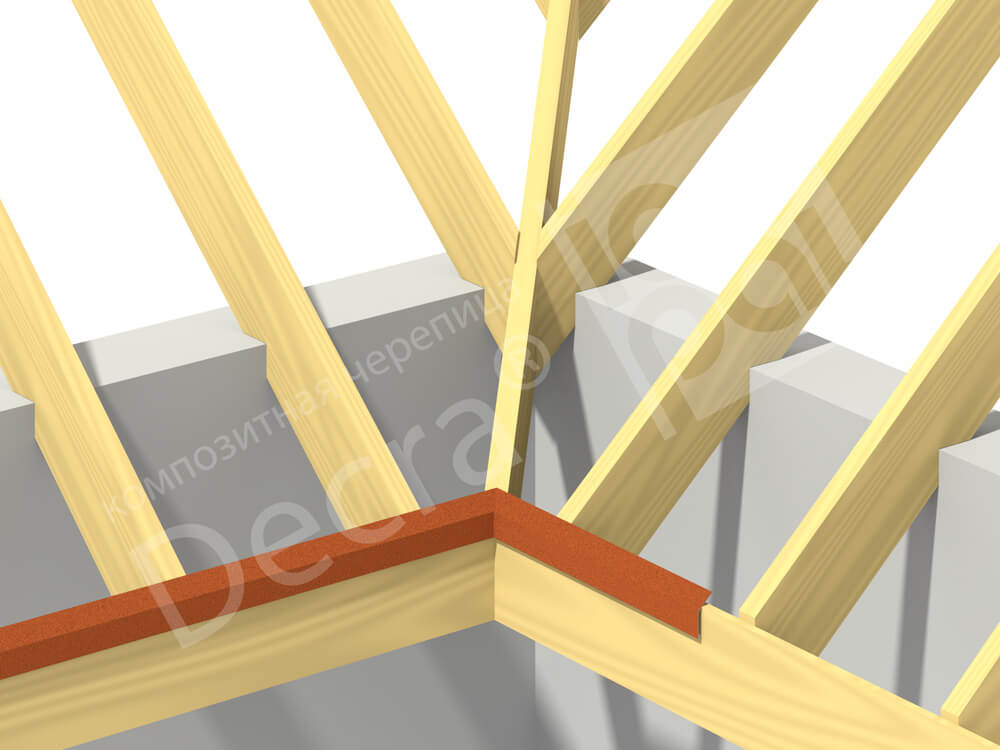

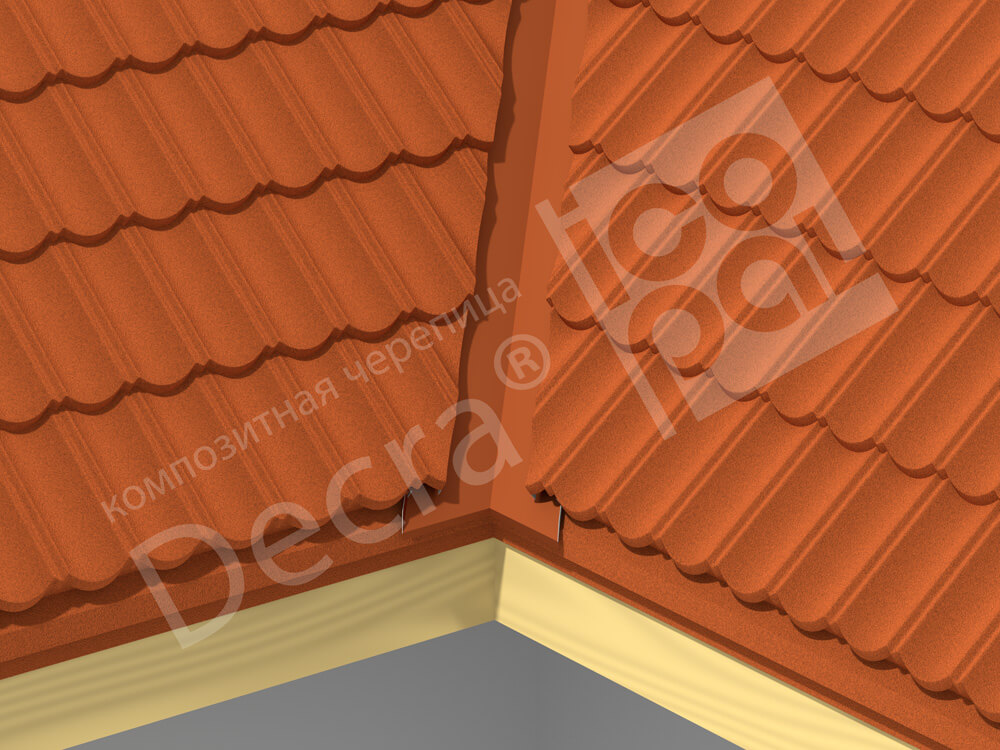

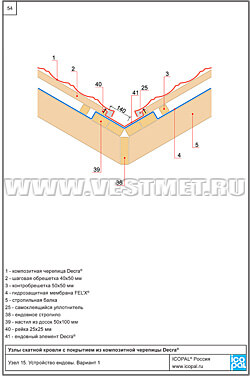

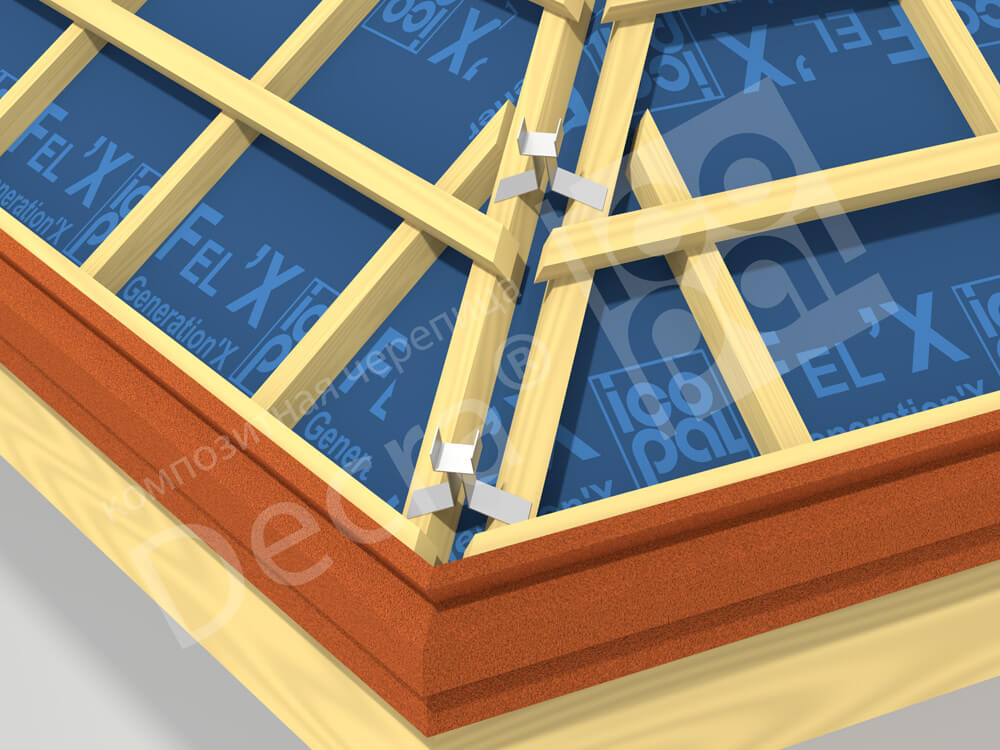

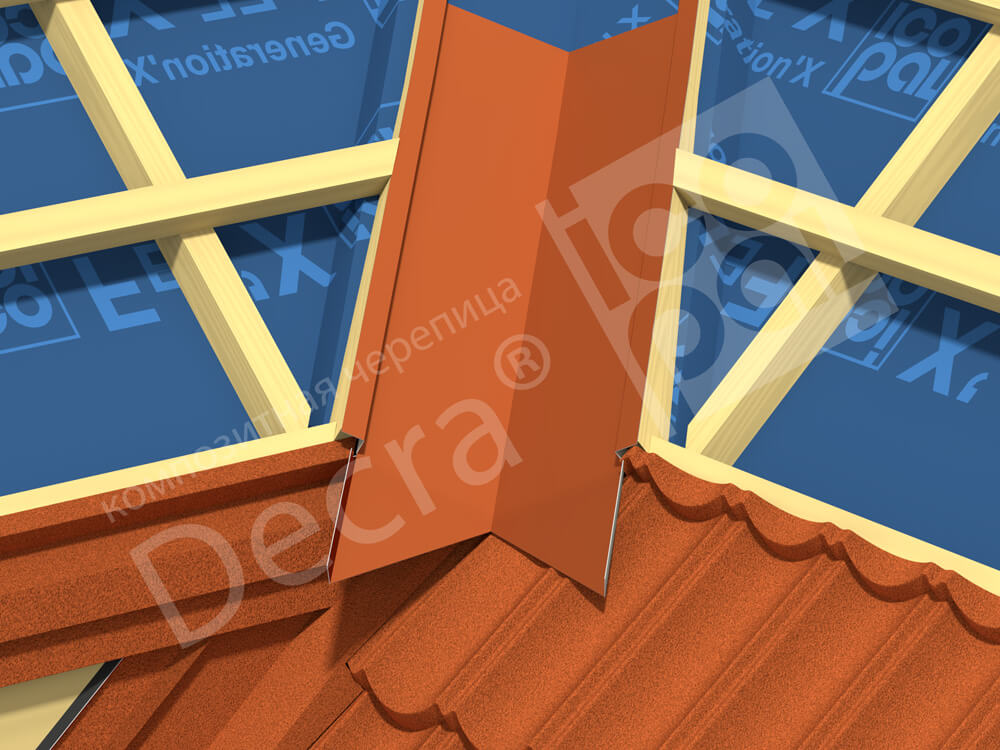

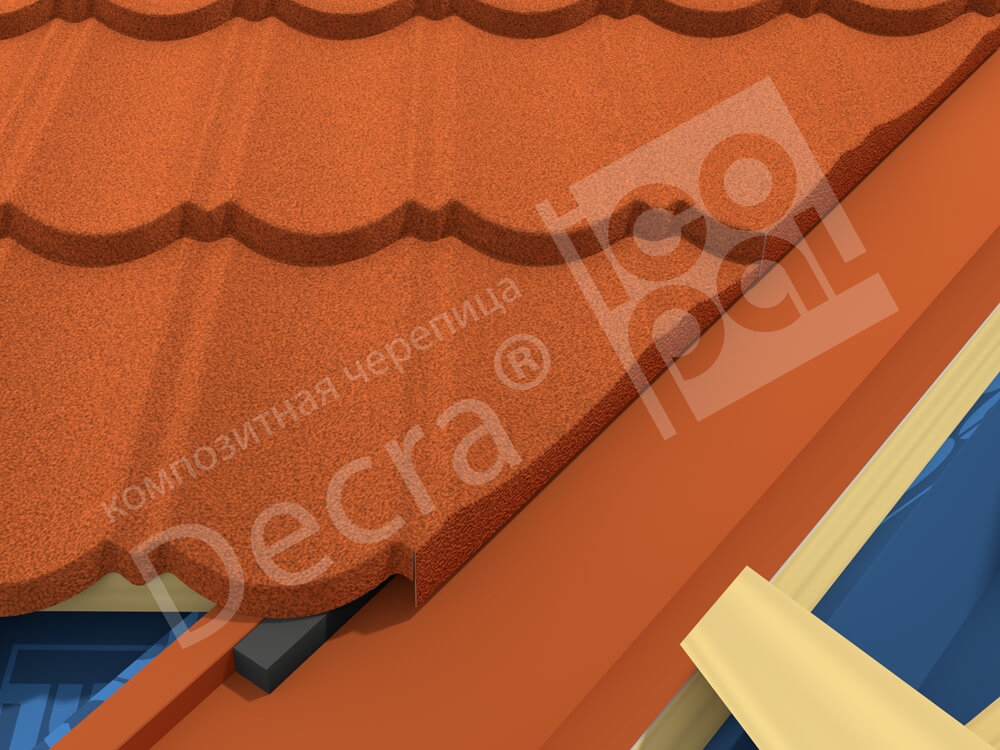

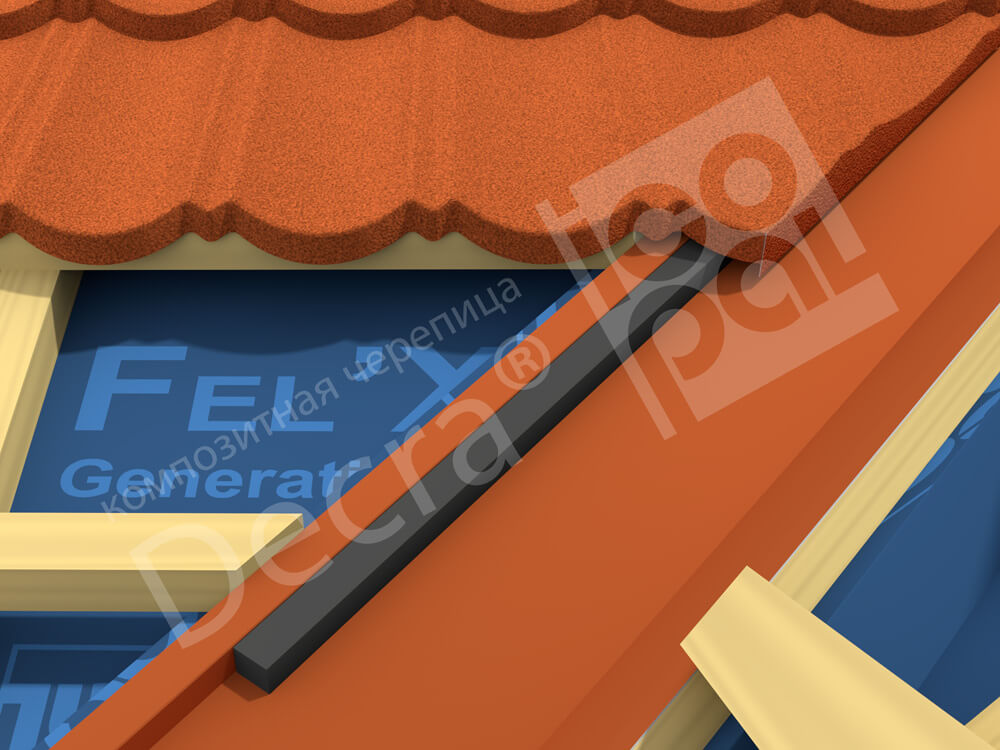

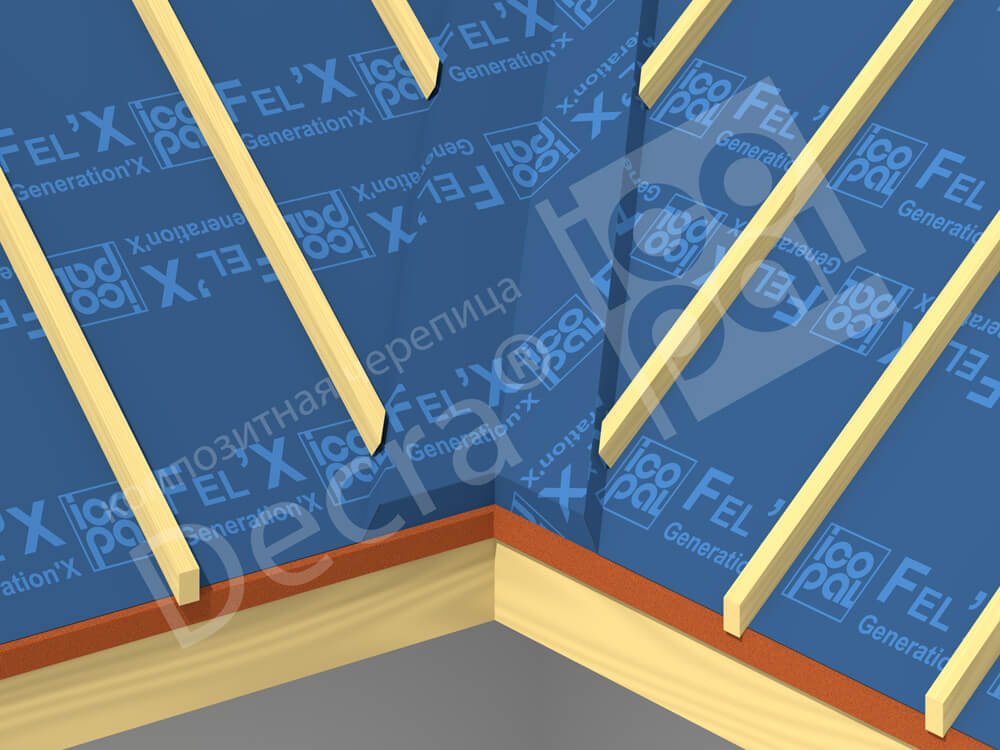

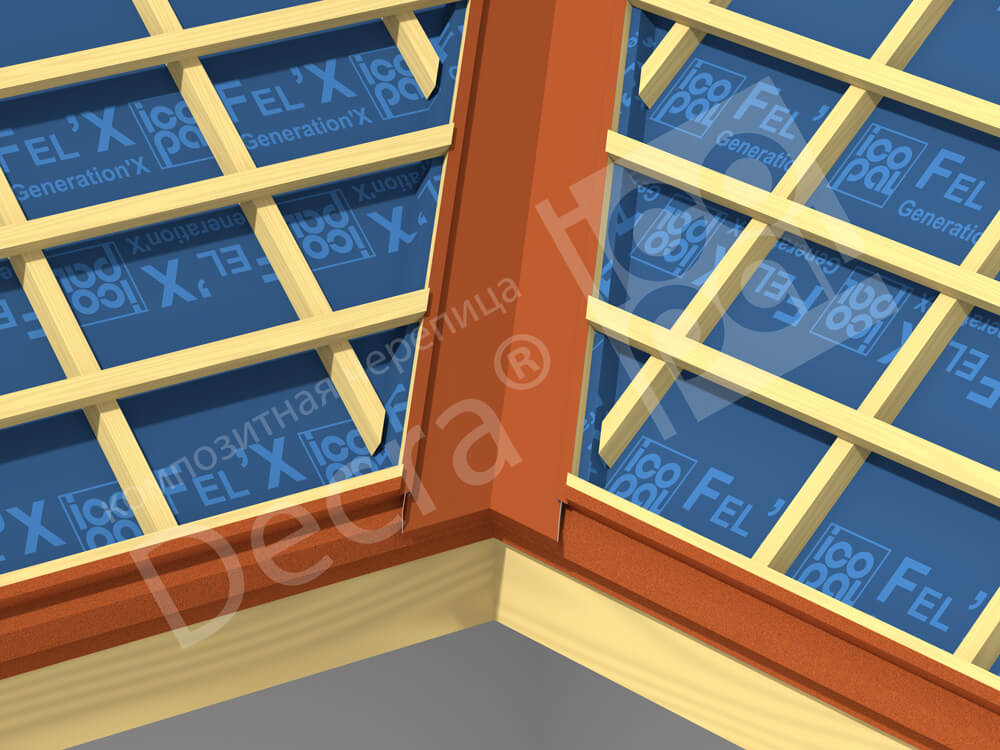

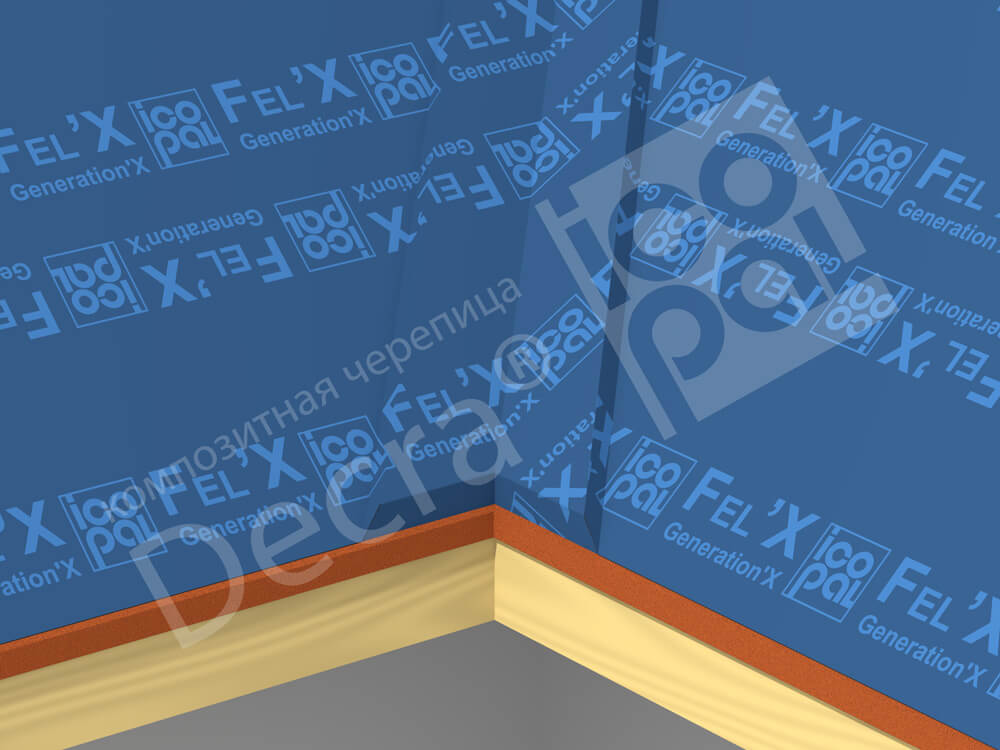

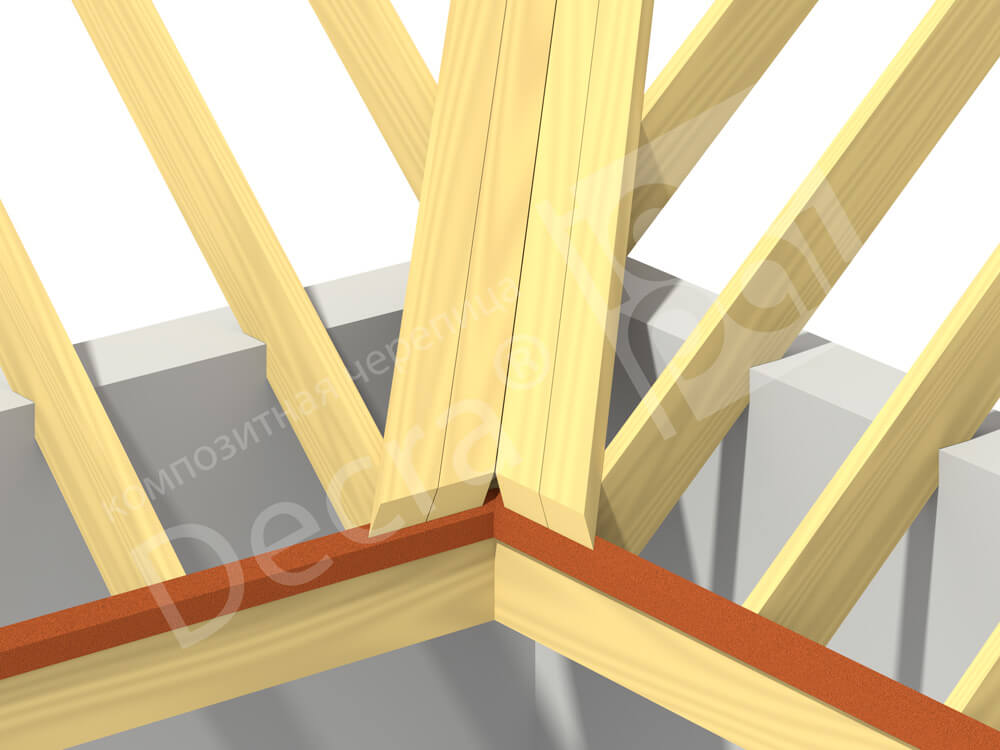

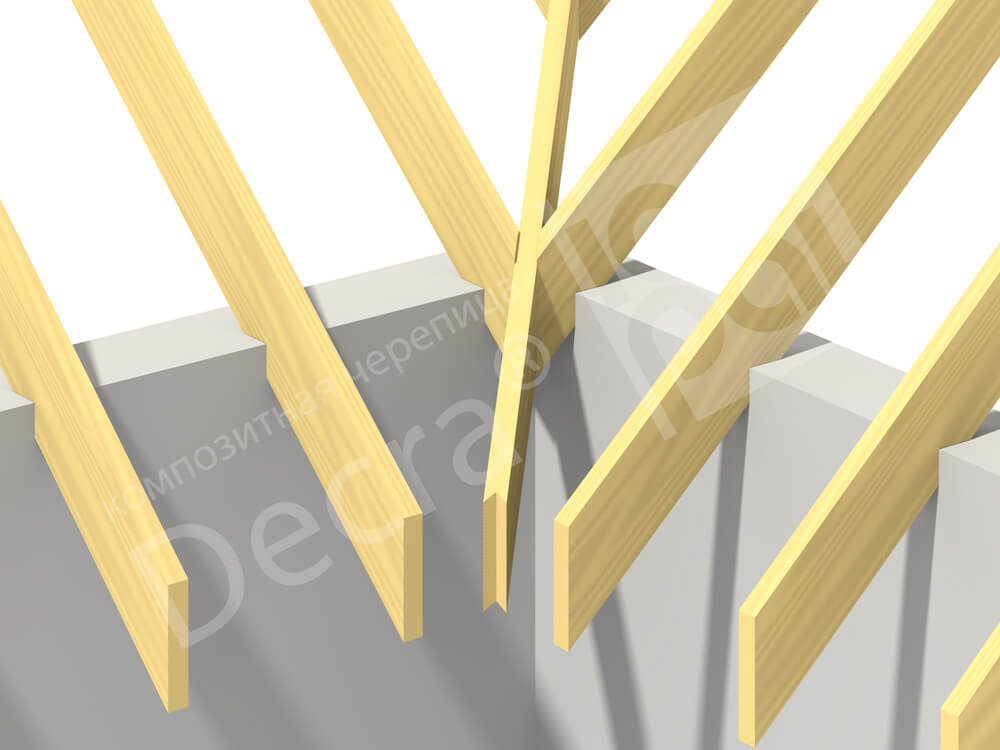

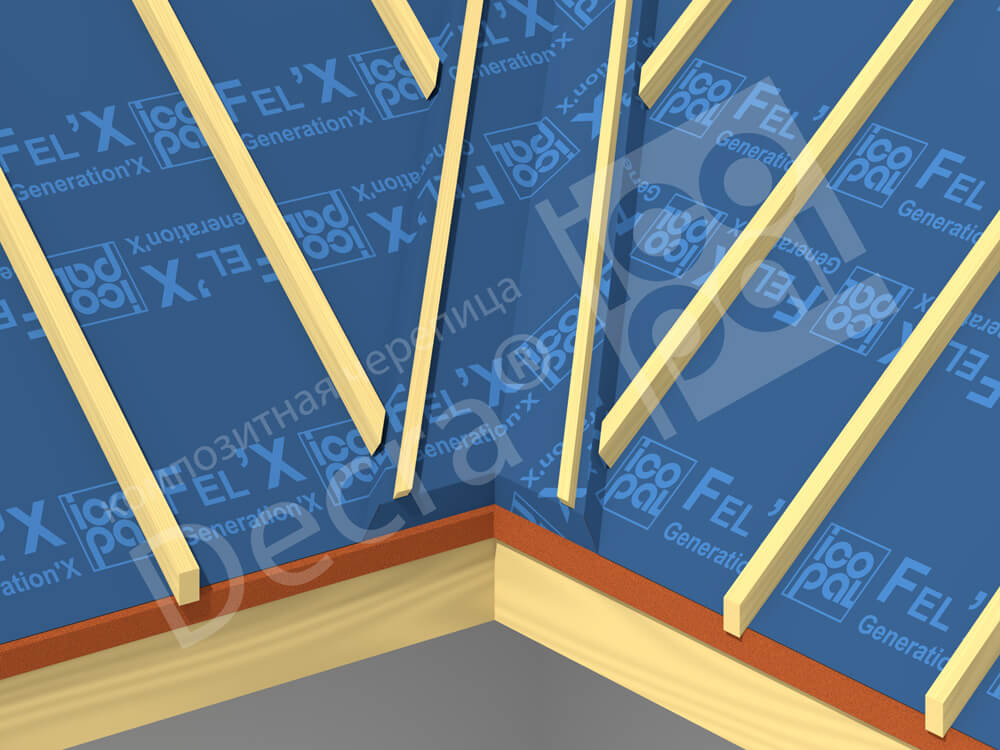

Узел 15. Устройство ендовы. Вариант 1 |

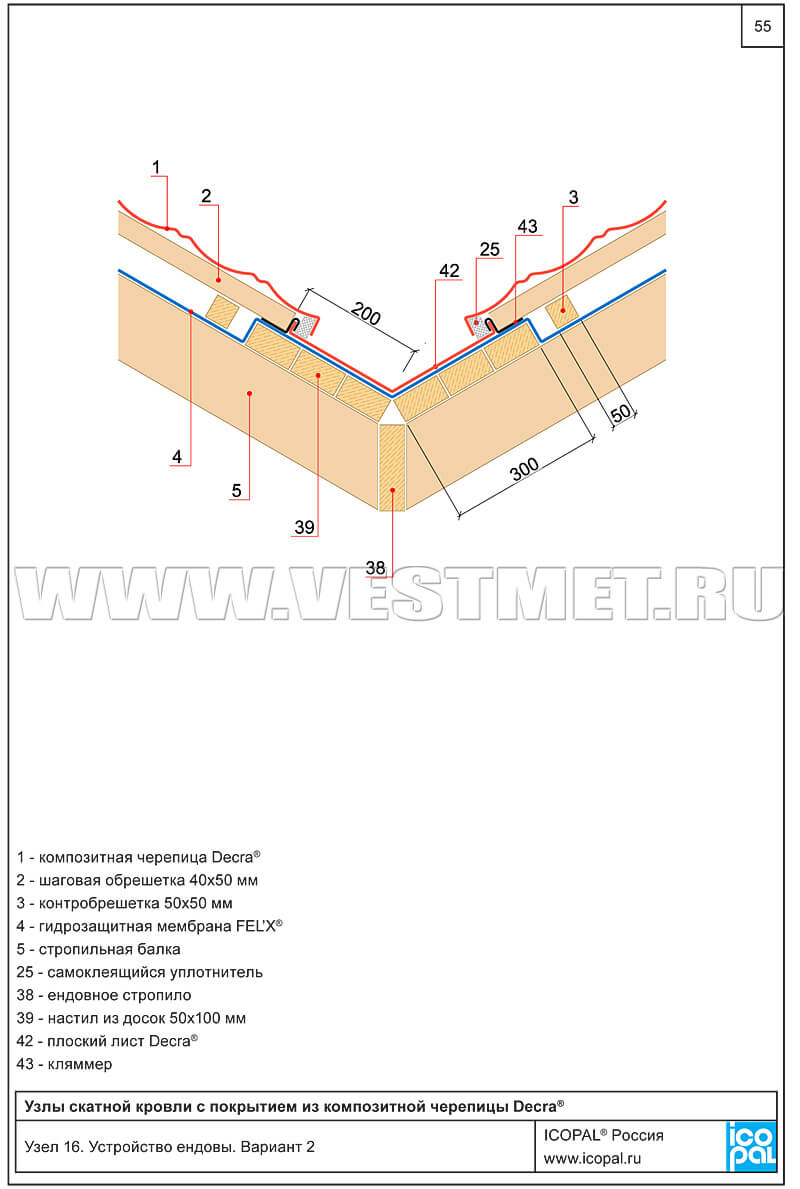

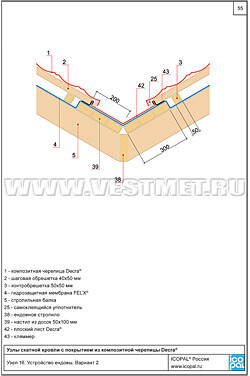

Узел 16. Устройство ендовы. Вариант 2 |
|
 |
Узел 16. Устройство ендовы. Вариант 2 |

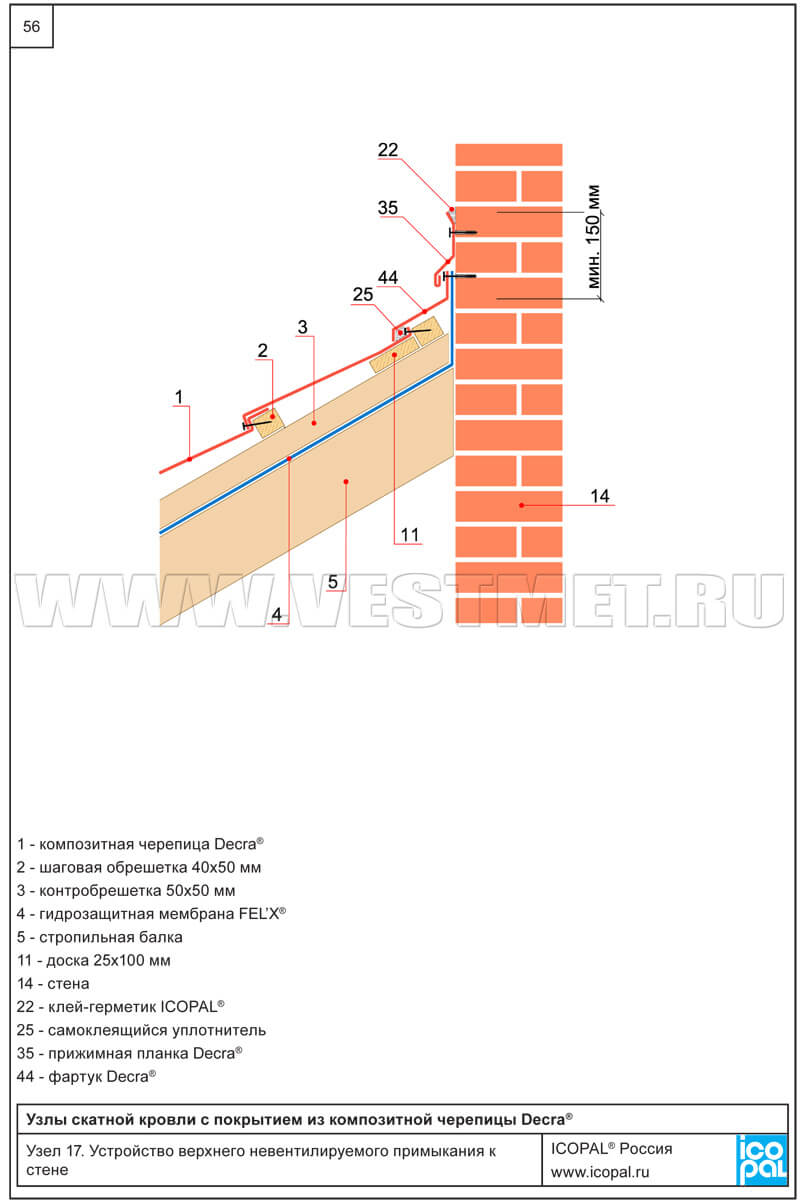

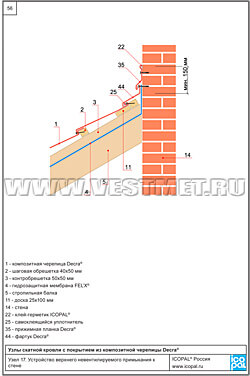

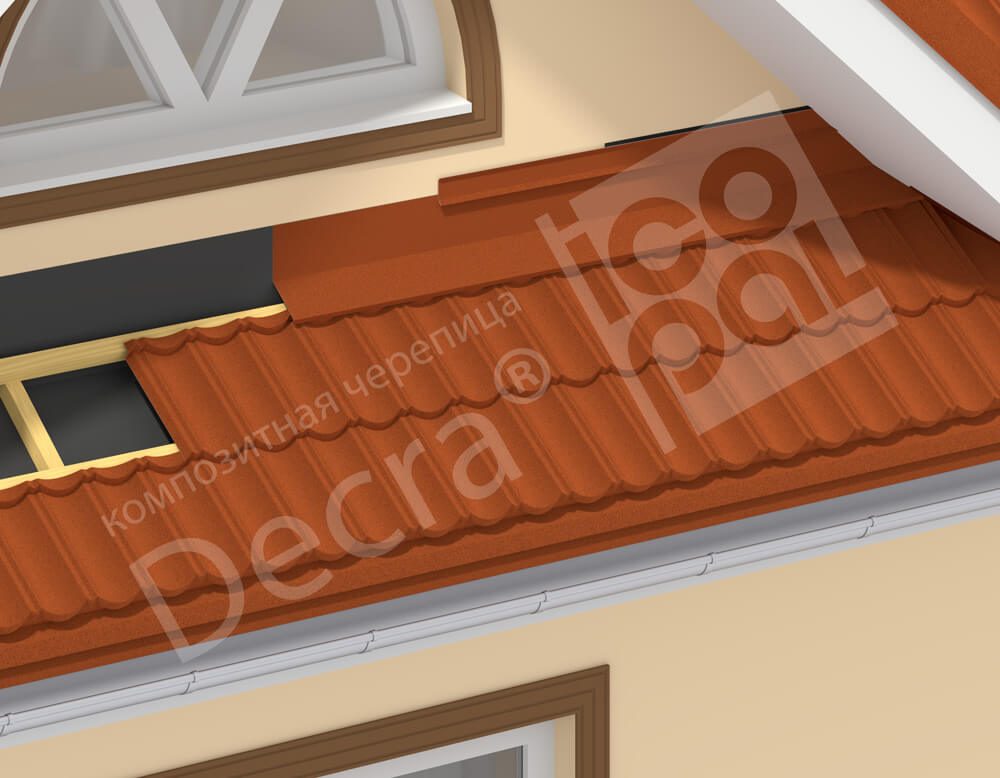

Узел 17. Устройство верхнего невентилируемого примыкания к
стене |
 |
 |

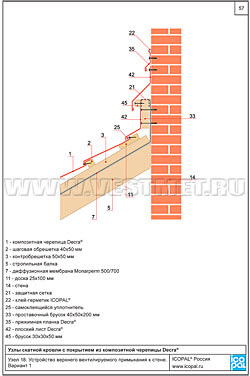

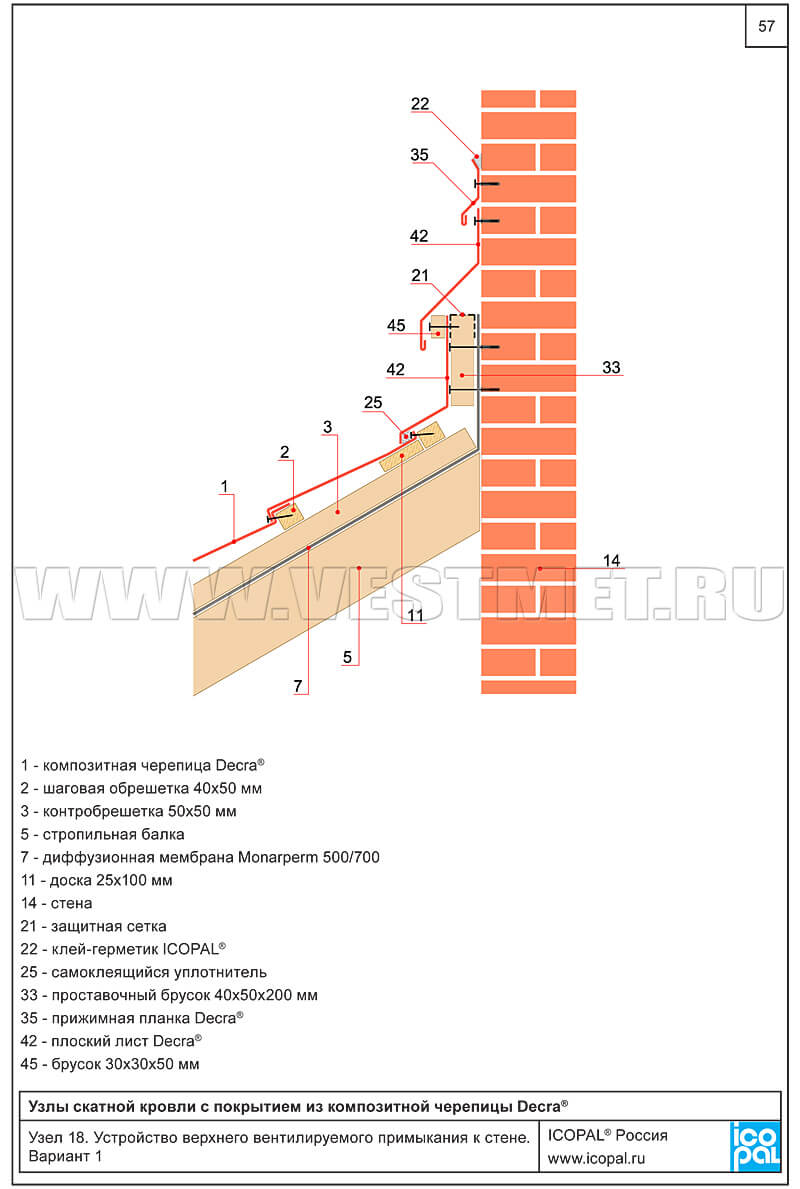

Узел 18. Устройство верхнего вентилируемого примыкания к стене. Вариант 1 |

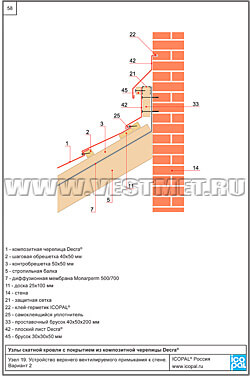

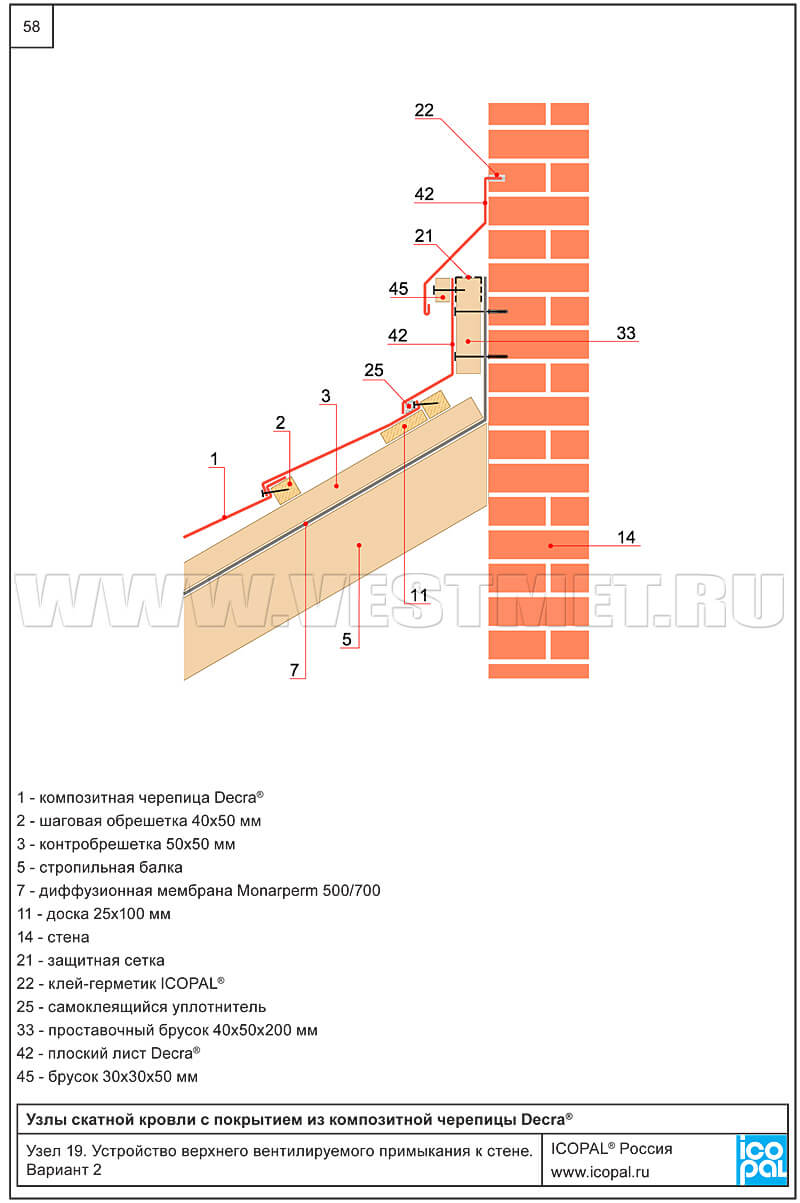

Узел 19. Устройство верхнего вентилируемого примыкания к стене. Вариант 2 |
 |
 |

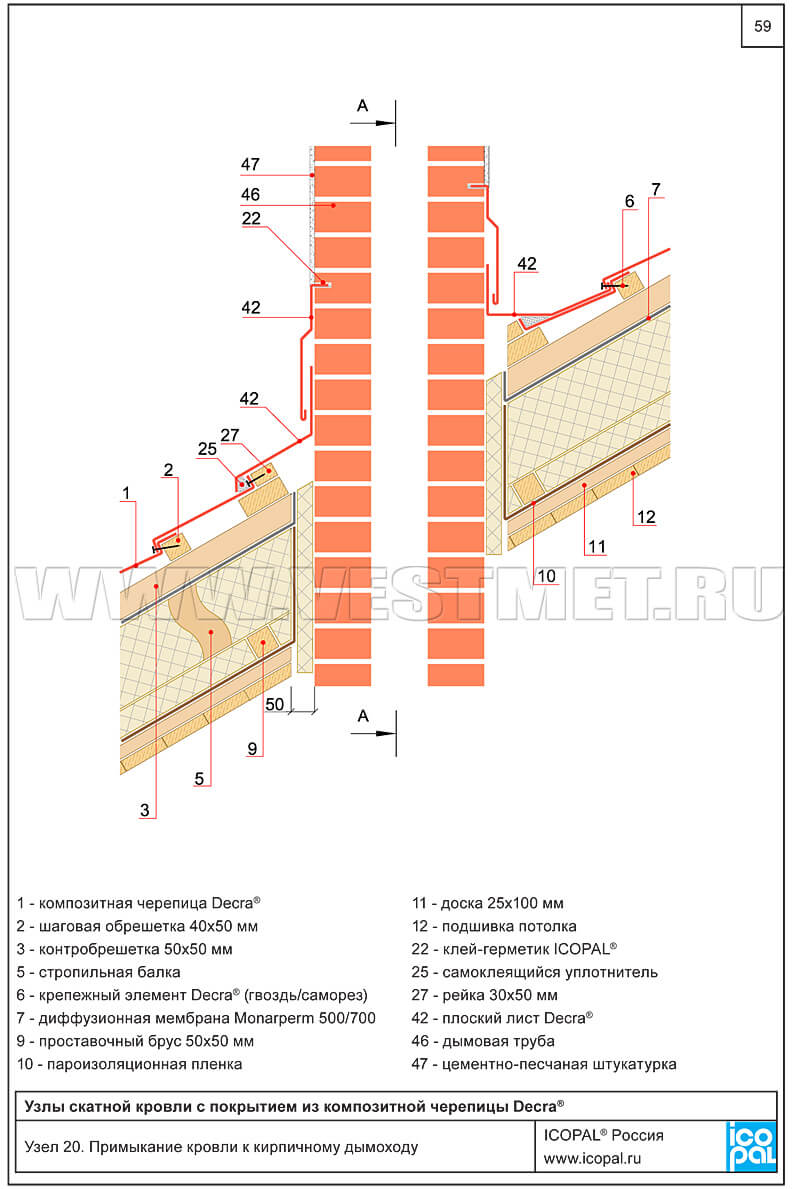

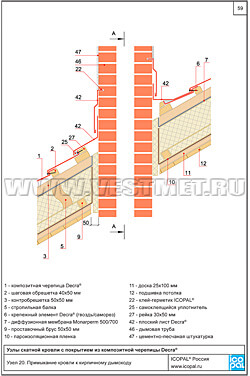

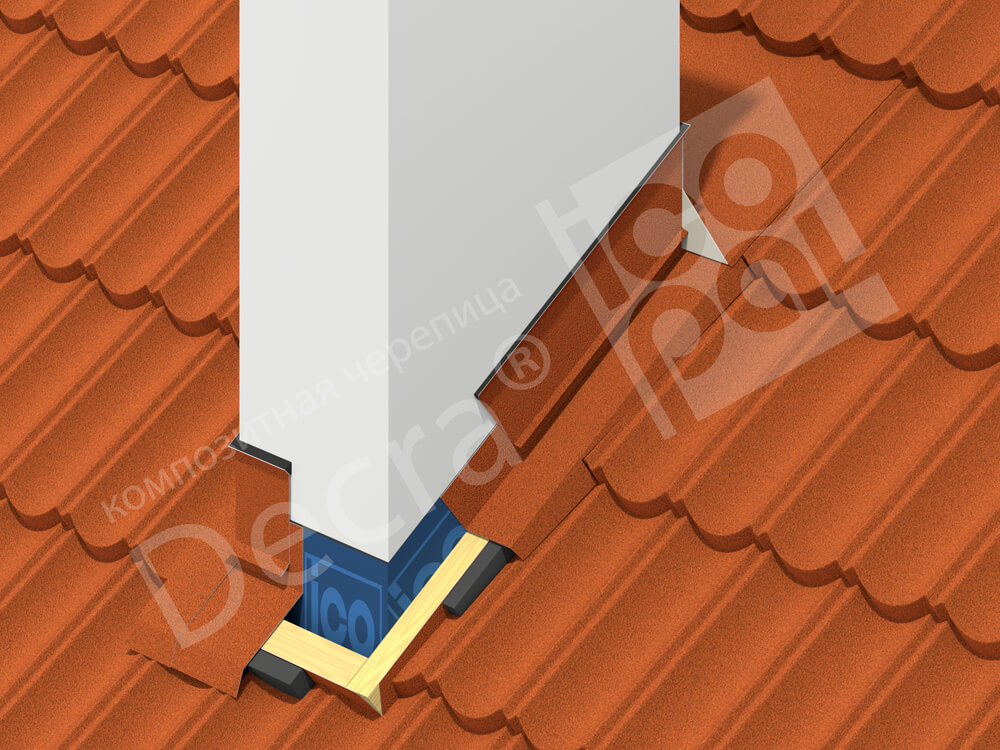

Узел 20. Примыкание кровли к кирпичному дымоходу |

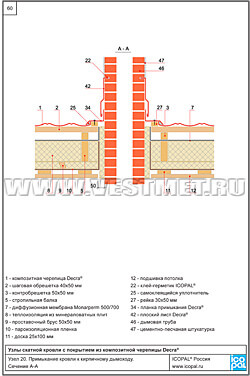

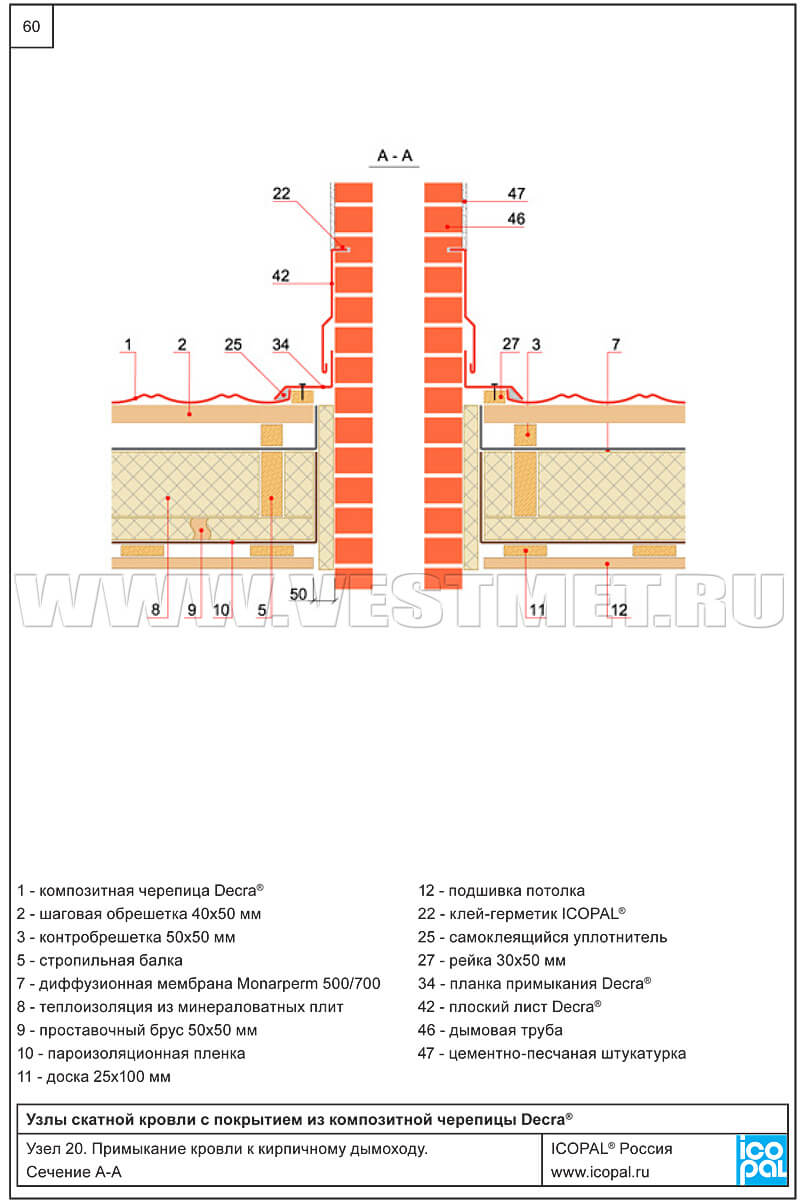

Узел 20. Примыкание кровли к кирпичному дымоходу. Сечение А-А |
 |
 |

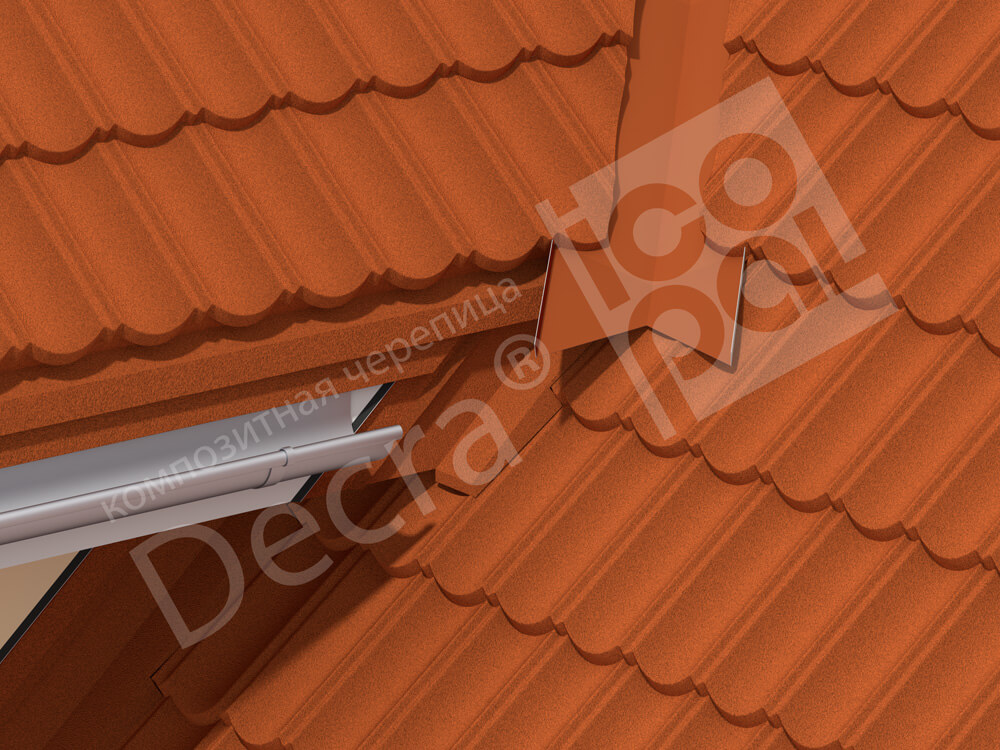

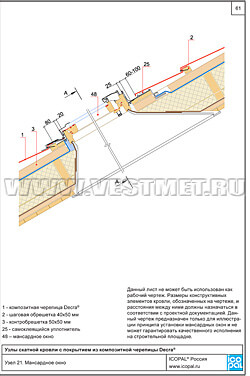

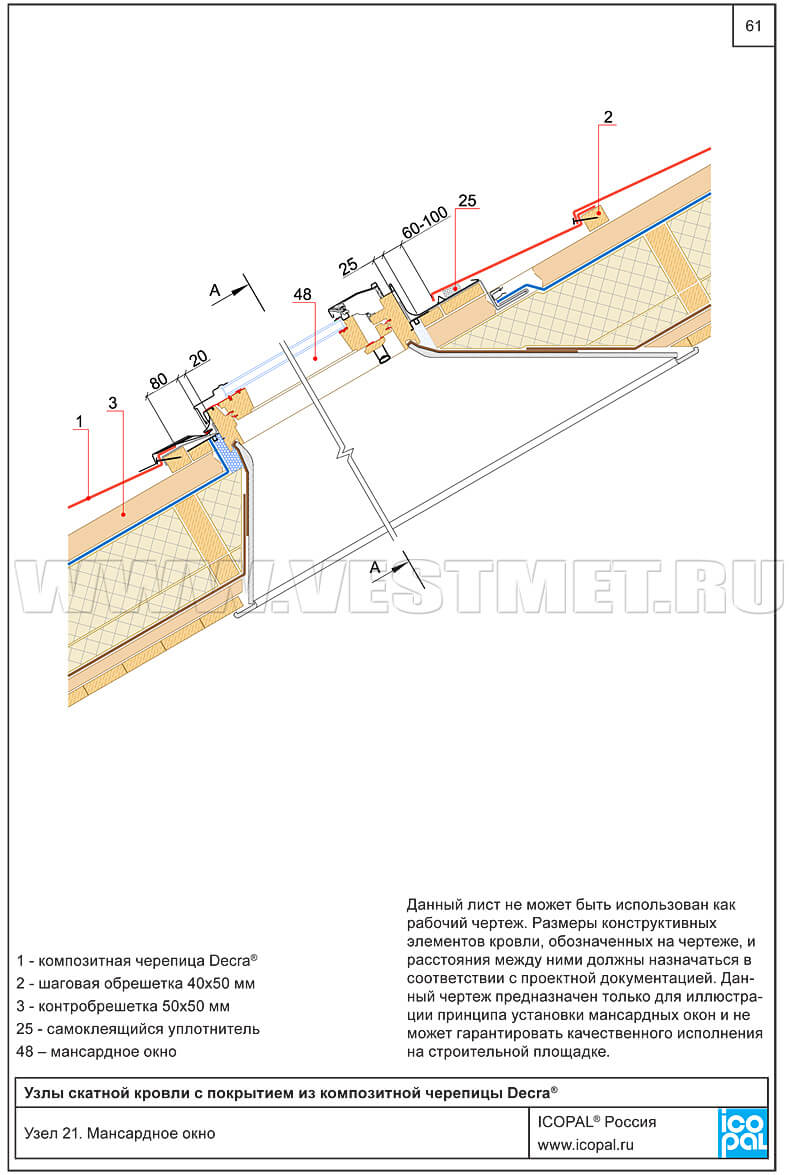

Узел 21. Мансардное окно |

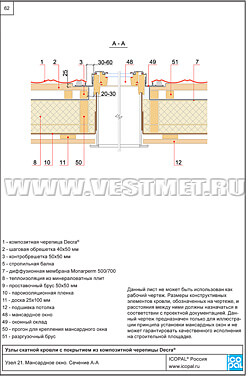

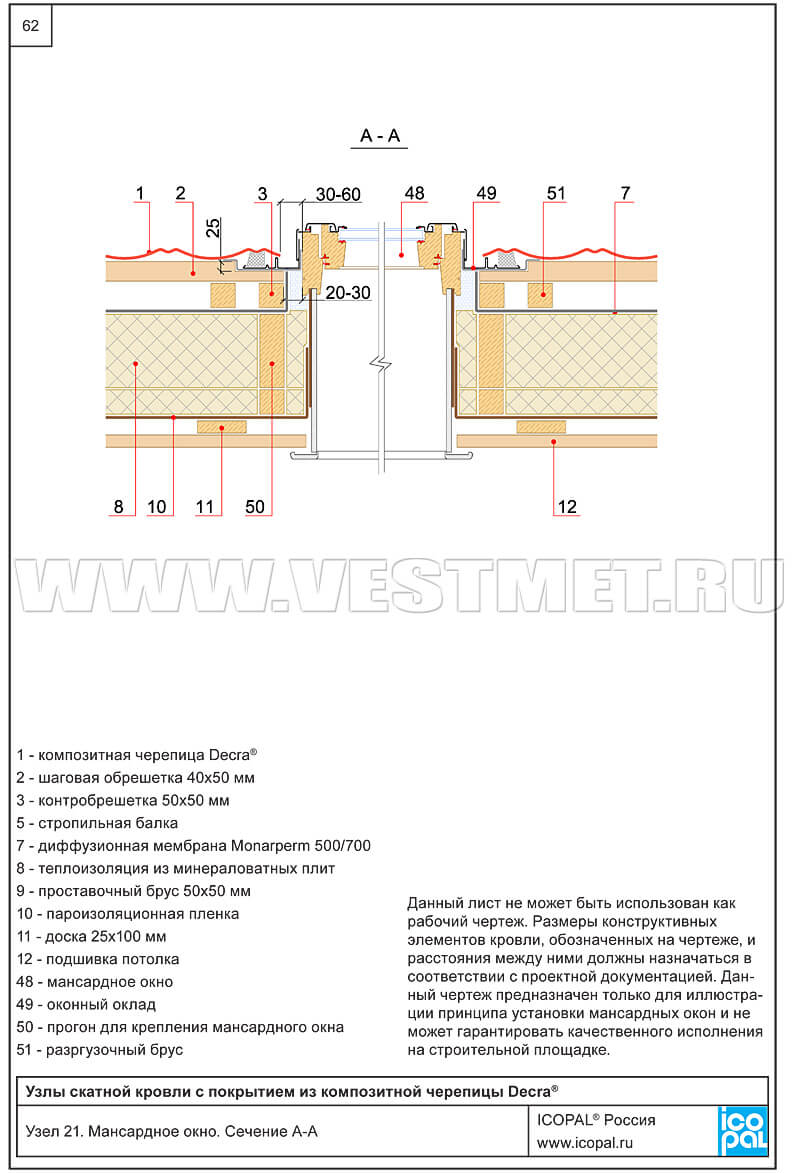

Узел 21. Мансардное окно. Сечение А-А |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

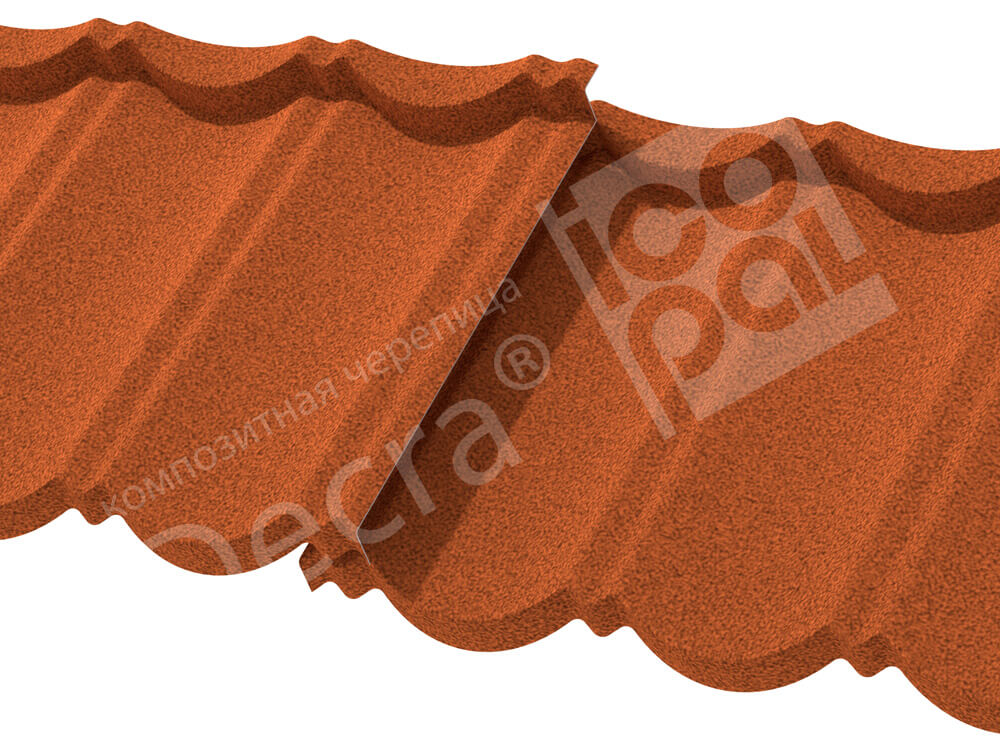

Многослойная композитная черепица Декра на основе стального листа с алюцинковым, полимерным и минеральным покрытием, может использоваться на скатных кровлях самой разной конструкции - в том числе на крышах с изменяемыми углами наклона скатов, с мансардными окнами, с проходящими сквозь кровлю дымовыми трубами и вентиляционными шахтами.
Приведенные здесь схемы важнейших узлов скатной кровли показывают, как правильно обустроить кровлю с холодным чердаком или с отапливаемым подкровельным пространством, как организовать вентиляцию кровли и ее гидроизоляцию. Наглядно показаны все варианты устройства конька, карнизных свесов и примыканий в вертикальным конструкциям, а также особенности укладки композитной черепицы Decra на внешних и внутренних переломах скатов. Особое внимание уделено устройству ендов - как важнейших элементов для стока воды с крыши.
Данные схемы от компании "Вестмет" представляют собой весьма ценный иллюстративный материал к инструкции по монтажу металлочерепицы Decra и дополнительных аксессуаров к ней (коньковых элементов, вентиляторов, снегозадержателей и других узлов кровли).
