Правила монтажа металлочерепицы Grand Line Kvinta Uno на стыках скатов и обход препятствий

Монтаж на стыках скатов

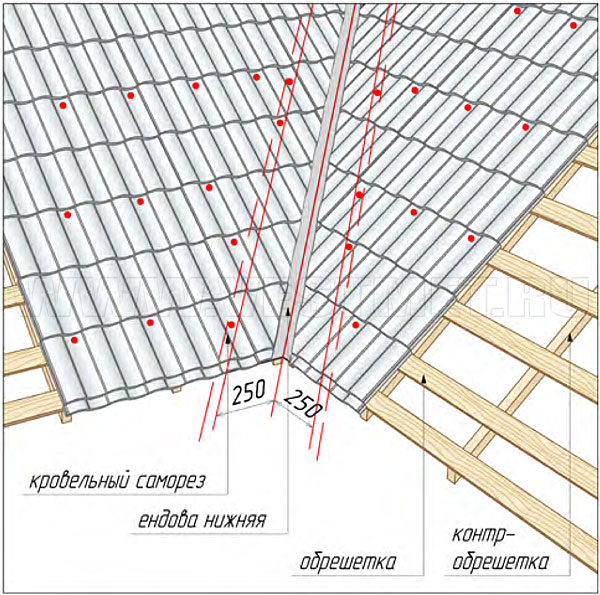

Устройство ендовы, проходящей по всей длине ската

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Нижний край ендовы выводится и укладывается на край карнизной планки, верхняя часть заводится под конек.

Устройство ендовы Устройство ендовы

Крепление планки нижней ендовы производите при помощи кляммеров или кровельных саморезов.

Как планку ендовы, так и листы металлочерепицы на подходе к ендове необходимо крепить не ближе чем 250 мм от оси ендовы.

При горизонтальном стыке ендов, в зависимости от угла наклона кровли, нахлест должен составлять не менее 200 мм. Края бортов ендовы загните вовнутрь до необходимого угла, чтобы листы металлочерепицы легли ровно.

Между нижней ендовой и металлочерепицей, вдоль бортов ендовы проложите универсальный самоклеющийся универсальный уплотнитель или ПСУЛ.

Листы металлочерепицы разместите и обрежьте так, чтобы они не доходили до оси ендовы на 80-100 мм.

Для более эстетичного внешнего вида можно использовать планку ендовы верхней. Планка ендовы верхней крепится к гребням примыкающих к ней листов металлочерепицы. Если дом находится в лесу, под нижнюю ендову могут попадать листья и мусор, что может затруднить сток воды. Время от времени необходимо снимать верхнюю планку ендовы и прочищать сток.

Внимание! Для монтажа верхней планки ендовы используйте саморезы 5,5х19 (4.8х19 мм) или заклепки с шагом 400-600 мм без применения уплотнителя.

Слуховое окно с фронтоном, нижняя ендова выводится на кровлю

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Сплошная обрешетка

Смонтируйте на карниз слухового окна карнизную планку.

Лист, примыкающий к боковой стене слухового окна, обрежьте сверху так, чтобы линия реза была на 200 мм выше выхода ендовы на скат. Сделайте вырезы для точного примыкания листа к боковой и передней стенкам слухового окна.

Обрезка листа

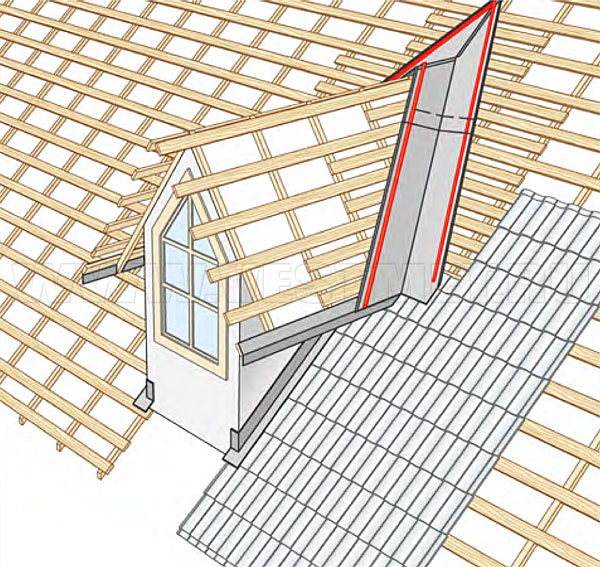

Смонтируйте планки ендовы нижней, подогнав ее нижнюю часть по карнизу и по линии выхода на скат. Допускается слегка подрихтовать край ендовы и лист металлочерепицы киянкой для более плотного прилегания.

Монтаж планки ендовы Монтаж ендовы

Над слуховым окном планки ендовы нижней состыкуйте фальцевым швом или простым наложением, с применением саморезов и герметика.

Нижнюю планку обрежьте по линии карниза и выхода на скат.

Для более плотного примыкания к нижнему листу придайте планке ендовы нижней необходимую форму на краю, выходящем на скат.

Первый лист основного ската с косым резом накладывается на ранее смонтированный так, чтобы он закрывал выход ендовы на скат.

Боковое примыкание металлочерепицы к стене

Выведете и зафиксируйте гидроизоляцию на стену на 150 мм.

Приложите планку примыкания с планкой в штробу к стене и отметьте линию штробы и места крепления планки в штробу.

Внимание! Важно чтобы саморез находился выше планки примыкания, оставляя место для свободного хода основной планки примыкания при вероятном смещении крыши относительно стены.

Если необходимо, сделайте штробу глубиной не менее 15 мм. Просверлите отверстия в намеченных местах, вставьте дюбеля.

Между металлочерепицей и планкой примыкания уложите универсальный уплотнитель или ПСУЛ.

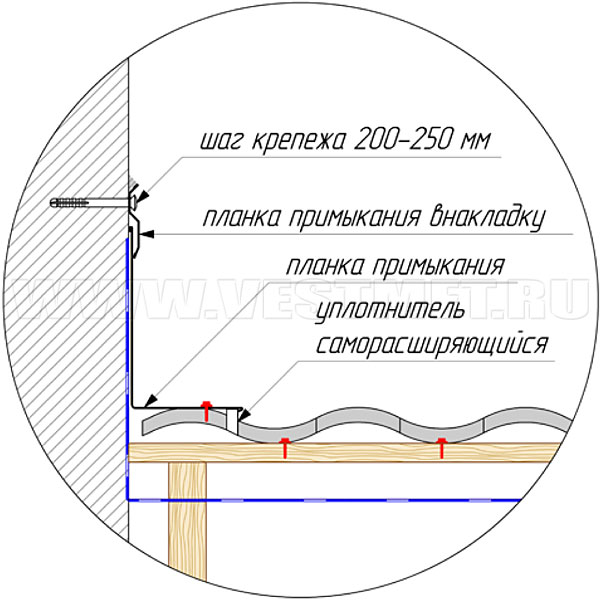

Смонтируйте планку примыкания, закрепив ее кровельными саморезами к металлочерепице с шагом 350 мм в гребни волн.

Боковое примыкание металлочерепицы к стене Боковое примыкание металлочерепицы к стене

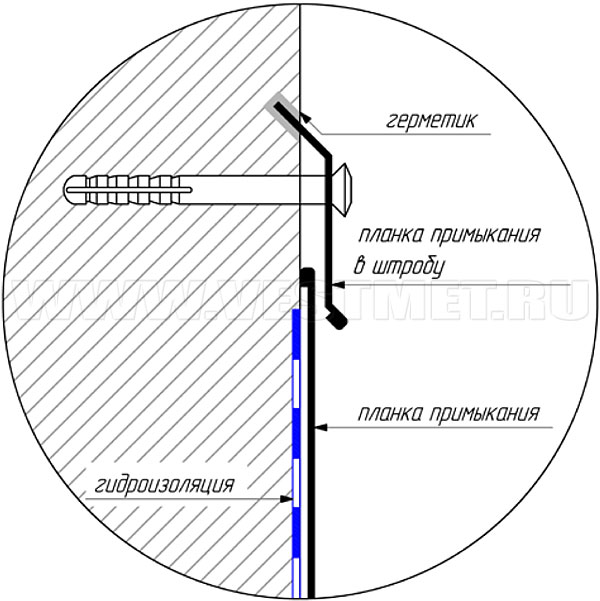

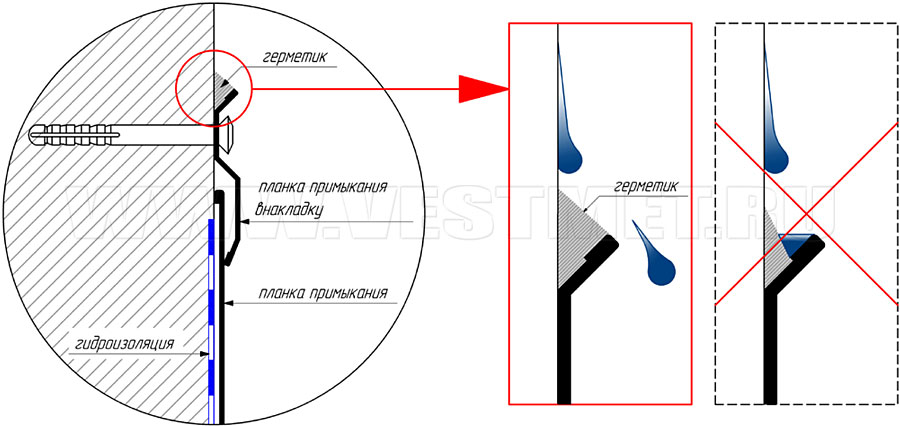

Смонтируйте планку в штробу или в накладку по намеченной линии так, чтобы она плотно прижимала планку примыкания. Заложите герметик в штробу или в специальный отгиб на планке внакладку, как показано на рисунке.

Заливка герметика в штробу

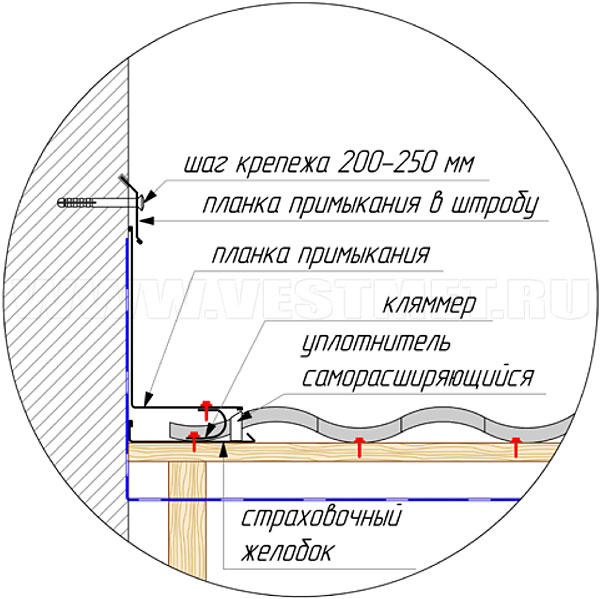

Для вариантов примыкания, когда металлочерепица подходит к стене неудачно, возможно использование нестандартной страховочной планки.

Страховочный желобок Примыкание металлочерепицы к стене

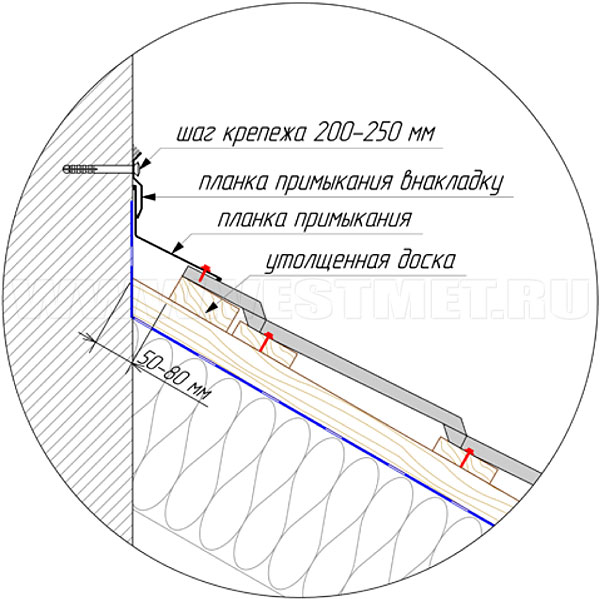

Верхнее примыкание металлочерепицы к стене

Доска крайней обрешетки и листы металлочерепицы монтируются так, чтобы между ними и стеной оставался вент продух 60-80 мм.

В случаях, когда высока вероятность задувания снега в подкровельное пространство установите аэроэлемент конька под планкой примыкания с выводом на стену.

Разогните планку примыкания до необходимого угла. Далее монтируйте узел по аналогии с боковым примыканием.

Изломы кровли

Убедитесь в надежном монтаже гидроизоляции в местах изломов. Доски обрешетки в месте излома должны быть максимально приближены друг к другу.

Лист металлочерепицы, накрывающий излом, должен немного выступать над изломом, закрывая, таким образом, место излома.

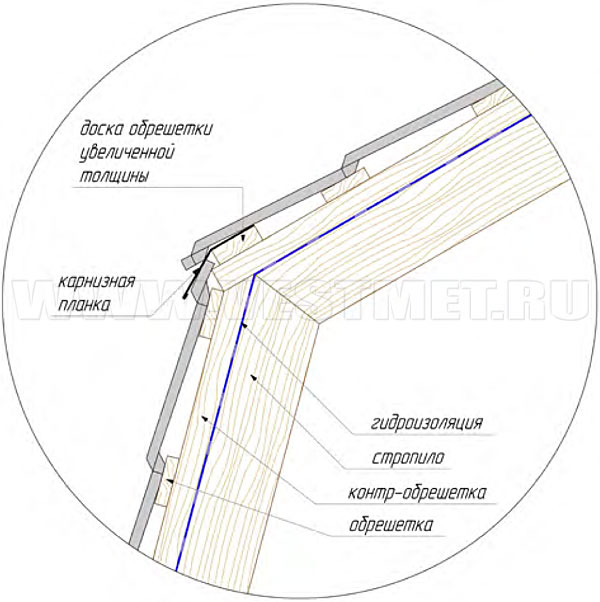

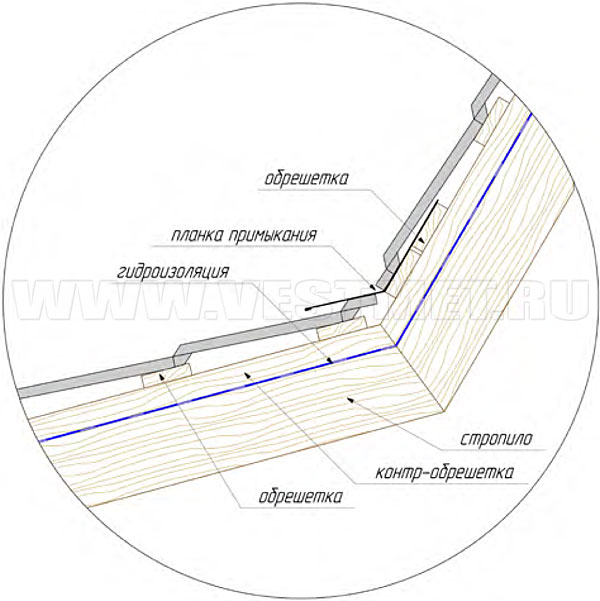

Для внешнего излома в качестве сопрягающего элемента можно использовать карнизную планку. При обратном изломе в качестве сопрягающего элемента можно применить планку примыкания. Между листом черепицы и сопрягающим элементом необходимо проложить универсальный уплотнитель.

Изломы кровли Изломы кровли

Обход препятствий

Обвод трубы шириной менее 80 см

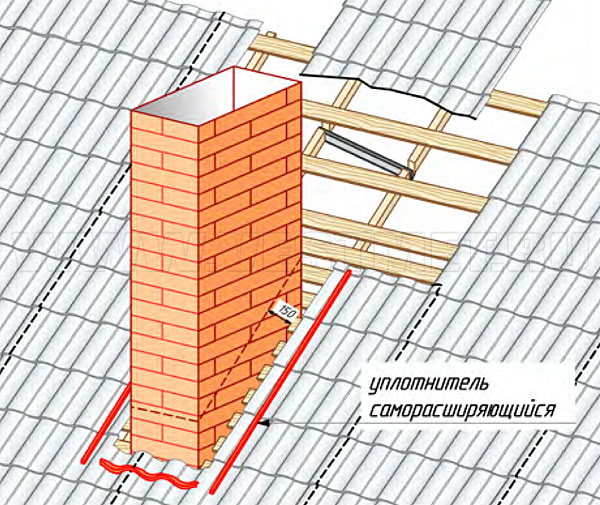

Выведете гидроизоляцию на 150 мм на трубу и приклейте к трубе односторонней соединительной лентой.

Обрежьте примыкающие к трубе листы немного выше трубы так, чтобы расстояние до трубы было не менее 150 мм, и рез находился над ступенью металлочерепицы. Оставшиеся части листов используются для продолжения монтажа с добавлением одномодульных листов.

Обвод трубы Обвод трубы

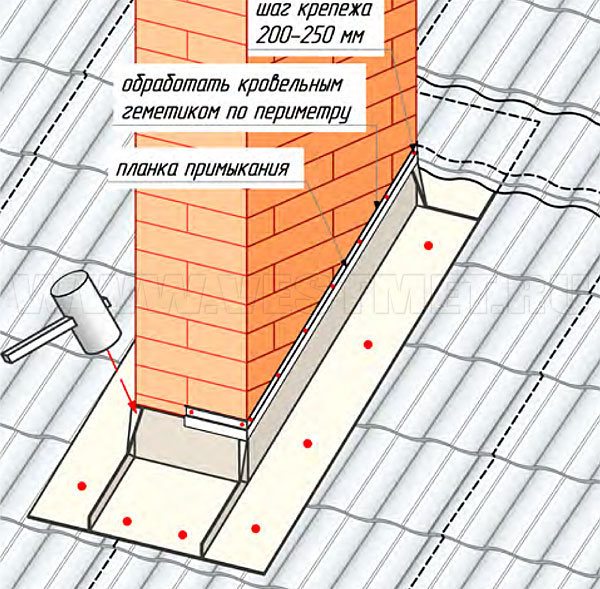

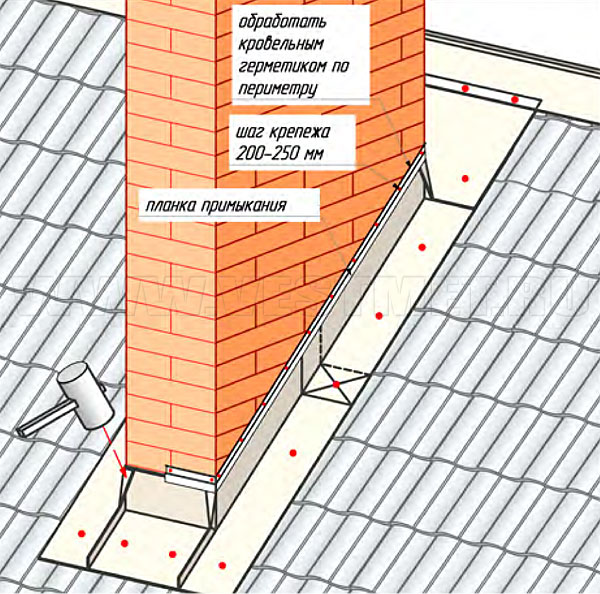

Подготовьте верхний, нижний и боковые элементы из планки примыкания или из плоского листа. Между элементами обвода и металлочерепицей смонтируйте универсальный уплотнитель или ПСУЛ.

Нижнюю часть фартука подведите к трубе и зафиксируйте саморезами. Боковые части фартука смонтируйте поверх нижней планки и зафиксируйте саморезами.

Стыковка боковых частей к нижней части фартука выполняется одинарным фальцем.

Для более плотного примыкания придайте необходимую форму той части планки, которая накрывается металлочерепицей.

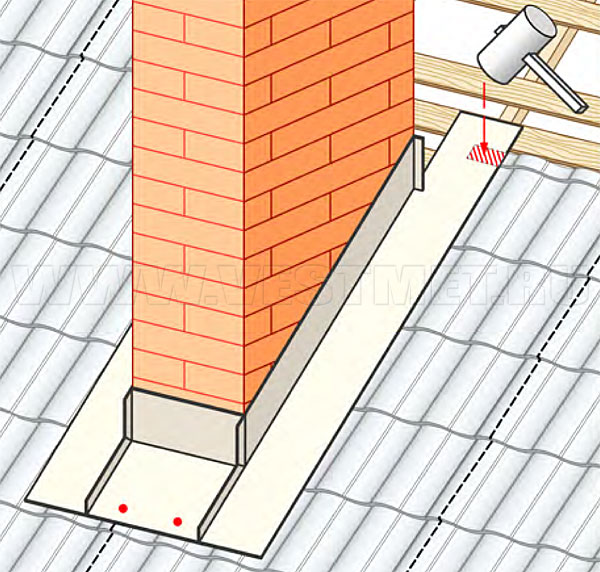

Верхние части стыков фартука загните киянкой к трубе как показано на рисунке.

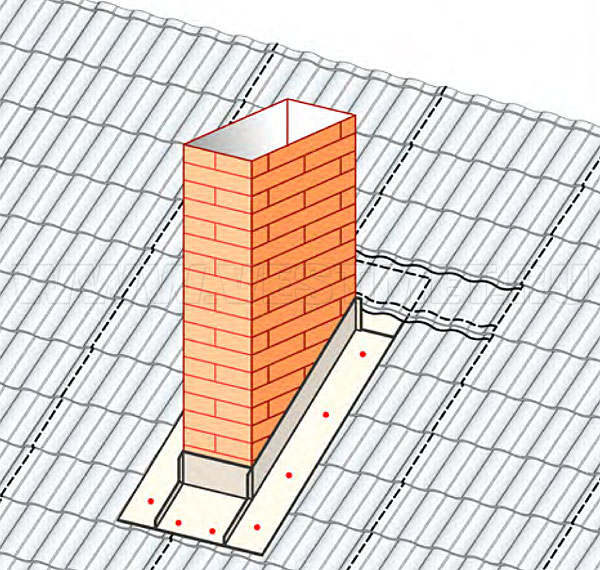

Обвод трубы

Листы металлочерепицы смонтируйте поверх верхней горизонтальной части фартука.

По верхней вертикальной части фартука смонтируйте планку примыкания внакладку или планку примыкания в штробу, аналогично примыканию к стене.

Обвод трубы Монтаж металлочерепицы Гранд Лайн

Внимание! Вставлять верхний элемент обхода трубы в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Обход трубы

Обвод трубы шириной более 80 см

Для такой трубы потребуется два дополнительных ската, покрытых металлочерепицей, с ендовами с выходом на скат. Если труба неширокая скаты можно сделать из плоского листа.

Обвод трубы, расположенной рядом с коньком и на коньке

Если труба находится недалеко от конька, верхняя планка может быть заведена под конек. В этом случае обрезать сверху примыкающие к трубе листы не требуется.

Подготовьте верхнюю планку фартука так, чтобы размер ее полки позволял ей зайти под конек на 8-10 см. Для ее изготовления используйте плоский лист, соответствующих размеров.

Верхняя планка накладывается на листы металлочерепицы, установленные до конька, фиксируется кровельными саморезами и стыкуется с боковыми частями фартука как описано выше.

Обвод трубы, расположенной рядом с коньком

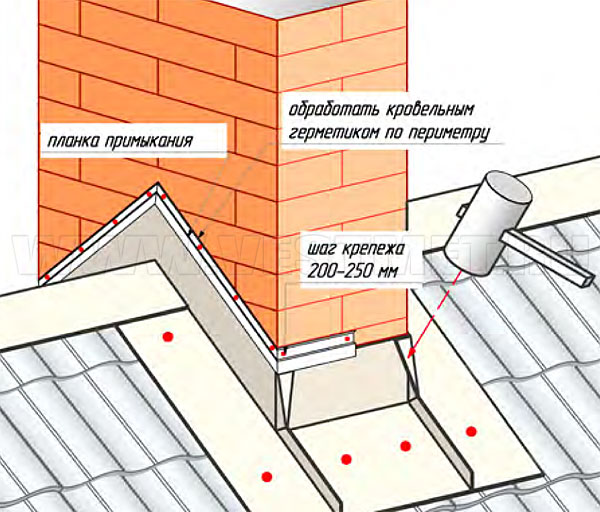

Если труба расположена непосредственно на коньке готовится два нижних и четыре боковых элемента. На коньке боковые элементы стыкуются с перехлестом.

Обвод трубы, расположенной на коньке

Монтаж снегозадержателей

Используйте трубчатые снегозадержатели. Для металлочерепицы они наиболее эффективны и надежны.

Подробные рекомендации по установке описаны в прилагаемых инструкциях.

Снегозадержатели устанавливайте в линию, параллельно карнизу, на уровне несущей стены. А так же над мансардными окнами, печными и вентиляционными трубами.

Обратите особое внимание на расчет необходимого количества рядов снегозадержания в зависимости от параметров кровли и вашего снегового района.

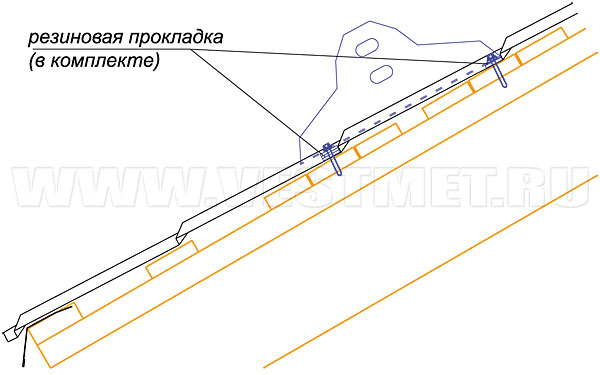

Кронштейны крепите строго в низ волны, под ступенькой (основное место крепления листов) к штатным доскам шаговой обрешетки, усиленным дополнительными досками в соответствии с приведенным рисунком.

Монтаж снегозадержателей

Трубы снегозадержателя можно обрезать с помощью электролобзика или ножовки по металлу.

Монтаж мансардных окон

Правила монтажа мансардных окон подробно описаны в инструкциях производителей.

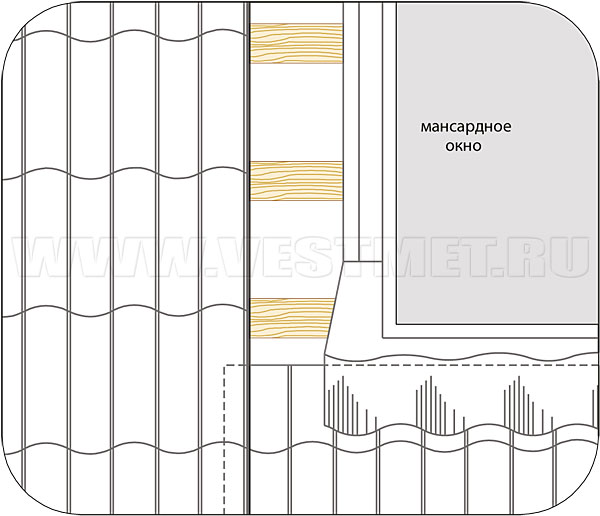

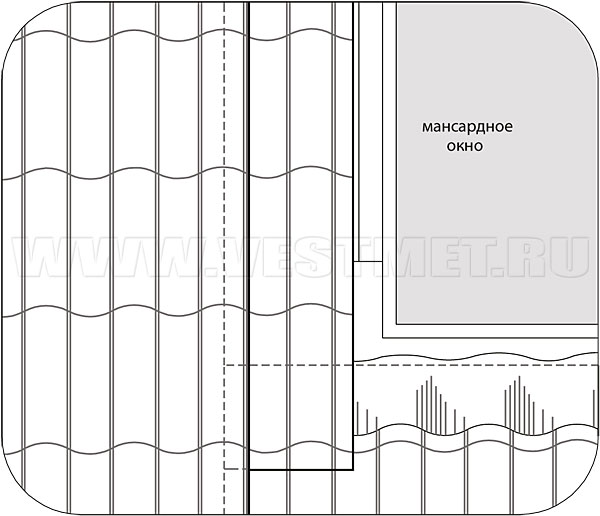

Листы, примыкающие к окну обрезаются так, чтобы нижняя часть листов не доходила до окна на 60-100 мм. Верхняя часть обрезается так, чтобы сделать замковое соединение с нижней частью и обрезанные края должны нависать над желобком оклада не доходя до оконной рамы на 20-50 мм.

Обрезанный край металлочерепицы сверху и по бокам окна можно закрыть Мансардной планкой.

Внимание! Вставлять фартук оклада мансардного окна в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Монтаж мансардных окон Монтаж мансардных окон

Кровельная вентиляция и проходки

Монтаж вентиляционных элементов и проходок производится строго по рекомендациям производителей.

Особое внимание необходимо уделить проходу труб через кровельный пирог. Проход через пароизоляцию герметично проклеивается специальным скотчем.

Для прохода через гидроизоляцию используйте уплотнитель гидрозатвора в комплекте проходного элемента. Если такой элемент отсутствует, проход можно выполнить с помощью обрезков мембраны и соединительной ленты.

Для случаев, когда выход расположен рядом с коньком можно использовать следующую схему установки:

  • Подготовьте площадку из плоского листа, ширина которой накрывает 3 волны, а длина позволяет завести ее под конек от ступени, ближайшей к месту выхода трубы.
  • На площадке устанавливается стандартный проходной элемент для плоских кровельных материалов (например Vilpe Classic).
  • Между площадкой и металлочерепицей необходимо проложить ПСУЛ или универсальный уплотнитель.
