Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno

  1. Общие сведения.
  2. Правила обращения с металлочерепицей.
  3. Правила монтажа металлочерепицы Grand Line Kvinta Uno.
  4. Правила монтажа на стыках скатов и обход препятствий.
  5. Контроль качества монтажа и рекомендации по уходу за кровлей.

Общие сведения

Металлочерепица является одним из самых популярных кровельных материалов в России, благодаря следующим пре- имуществам:

  • долговечность, продолжительный срок службы;
  • небольшой вес – около 5 кг/м2;
  • простота и высокая скорость монтажа;
  • архитектурно-выразительный внешний вид, имитирующий натуральную черепицу;
  • возможность выбора профиля металлочерепицы, цвета и типа ее покрытия;
  • может использоваться на скатных кровлях с углом наклона более 12 грд., как в жилищном, так и в промышленном строительстве;
Металлочерепица Grand Line

Металлочерепица изготавливается из рулонной стали толщиной 0,4 – 0,5 мм и шириной 1250 мм. Сталь защищена от коррозии металлическим защитным покрытием и имеет полимерное декоративно-защитное лакокрасочное покрытие.

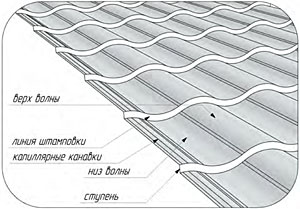

Лист металлочерепицы визуально состоит из волн и ступеней, которые имитируют поверхность черепичной крыши. Волны образуются при прохождении листа через профилирующие валы, после чего выштамповываются ступени. Ступени также имеют волнистую форму и повторяются через 350 мм, визуально деля лист на ряды. Расстояние между рядами принято называть шагом металлочерепицы.

На продольном стыке листы имеют нахлест 60-80 мм и одну или две капиллярных канавки на накрываемом листе. Канавки служат для отвода влаги, которая может попасть под стык листов вследствие эффекта капиллярного подъема. На крупноразмерных кровлях укладка листов может производиться в несколько рядов. Поперечная стыковка листов производится через так называемое замковое соединение листов.

При плотной стыковке верхнего листа со стандартным нижним и образуется замок. Такое соединение практически не заметно на кровле и не влияет на герметичность кровельного покрытия.

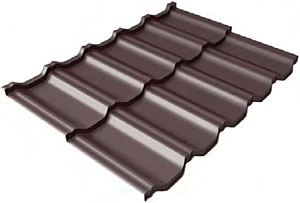

Преимущества модульной металлочерепица Kvinta Uno

  • Ступенька 30 мм.
  • Увеличенная полезная ширина листа.
  • Выразительный внешний вид.
  • Меньше обрезков на сложных крышах.
  • Простой монтаж.
  • Транспортировка даже в легковом автомобиле.
  • Удобное хранение.

Техническая информация

  • Ширина общая: 1210 мм.
  • Ширина полезная: 1150 мм.
  • Высота ступеньки: 30 мм.
  • Высота волны: 20 мм.
  • Шаг ступени: 350 мм.
  • Длина изделия: 720 мм.

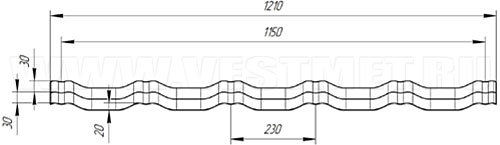

Размеры металлочерепицы Квинта Уно

Металлочерепица – это составная часть кровельной системы. Как долго и надежно будет служить крыша, зависит не только от качества ее составляющих, но и от качества их монтажа.

Скатная крыша с использованием металлочерепицы в качестве кровельного покрытия, включает в себя следующие компоненты:

  • стропильная система;
  • подкровельная гидроизоляция;
  • металлочерепица;
  • доборные элементы, комплектующие;
  • водосточная система;
  • элементы подкровельной вентиляции;
  • утепление и пароизоляция;
  • мансардные окна;
  • проходные элементы для выходов вентиляции и других систем;
  • элементы безопасности кровли;
  • отделка свесов кровли.

Металлочерепица комплектуется стандартными планками, которые изготавливаются в пленке, из того же сырья, что и металлочерепица. Стандартные длины планок – 2 и 3 м , у полукруглых коньков – 1,97 м. При необходимости заказ может комплектоваться нестандартными доборными элементами по эскизам заказчика и плоскими листами из того же материала, что и металлочерепица.

Ендова верхняя
Ендова верхняя
Ендова нижняя
Планка торцевая
Планка торцевая
Планка примыкания
Планка примыкания
Ендова верхняя
145*145
Ендова верхняя
115*30*115
Ендова нижняя
300*300
Планка торцевая
100*80
Планка торцевая
100*142
Планка примыкания
в штробу
Планка примыкания
150*250
Планка карнизная
Конек полукруглый
Заглушки
Конек плоский
Конек плоский
Аэроэлемент
Лента
Планка карнизная/капельник
100*65/100*85
Конек
полукруглый
Заглушки
полукруглого конька
Конек плоский
115*30*115; 150*40*150
Конек плоский
145*145; 190*190
Аэроэлемент
конька
Лента
вентиляционная

При монтаже кровельной системы особое внимание следует уделить организации подкровельной вентиляции и устройству гидроизоляции.

Для обеспечения подкровельной вентиляции на карнизе необходимо организовать вход в подкровельное пространство, на коньке/хребте - выход. Если кровля холодная потребуется организация входа и выхода для пространства чердака.

Рекомендуем закрывать вентзазор на карнизе вентиляционной лентой, для защиты от проникновения птиц. А на коньке – аэроэлементом конька, от задувания снега. Установка этих элементов обеспечит эффективную круглогодичную вентиляцию подкровельного пространства.

Для утепленных крыш Grand Line рекомендует использовать современные супердиффузионные мембраны. В этом случае не нужен второй вентиляционный зазор, и следовательно схема монтажа упрощается, а надежность и долговечность кровельной системы повышается.

Правила обращения с металлочерепицей

Правила транспортировки

  • Автотранспорт должен иметь возможность беспрепятственной верхней погрузки.
  • Длина кузова/прицепа должна быть равна или болше длины упаковки продукции минимум на 20 см.
  • Скорость транспортировки – не более 80 км/ч.
  • Упаковки должны быть закреплены по всей длине для исключения возможного непроизвольного перемещения.

Приемка продукции

  • Произведите внешний осмотр продукции на предмет дефектов и примите товар по количеству и качеству упаковок.
  • При обнаружении несоответствия количества/качества продукции сделайте фотографии поврежденной продукции и отметку в отгрузочных документах о состоянии (внешнем виде) прибывшей продукции, заверенную подписью водителя.
  • Окончательная приемка по количеству/качеству и подача претензий производятся в течение 21 календарного дня с момента получения заказа.

Разгрузка и перемещение

Правила обращения с металлочерепицей
  • Снятие листов металлочерепицы с пачки производится с предварительным небольшим смещением в сторону нижнего края листа, во избежание появления сколов и потертостей.
  • Переносить листы необходимо в вертикальном положении, не допуская сильных перегибов.
  • Исключите возможность самопроизвольного перемещения листов при резких порывах ветра.

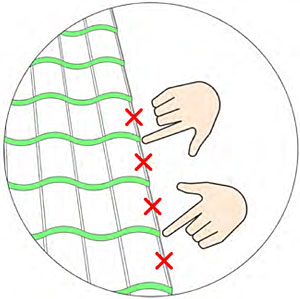

  • При перемещении берите листы металлочерепицы сбоку, в районе ступеньки. Если сильно нажать на крайнюю волну между ступеньками, можно значительно деформировать лист.
  • Для безопасного подъема листов на крышу смонтируйте «направляющие» из досок от уровня отмостки до уровня карниза, отдельные листы поднимайте по направляющим.
  • Если высота здания не позволяет установить направляющие, необходимо собрать деревянную подъемную конструкцию, закрепить листы и осуществлять подъем листов в конструкции.

Подъем листов на кровлю может осуществляться с помощью подъемной техники и мягких строп.

Внимание! Используйте для подкраски повреждений полимеция может не совпадать с характером выцветания краски, что может привести к ухудшению общего внешнего вида окрашенной поверхности.

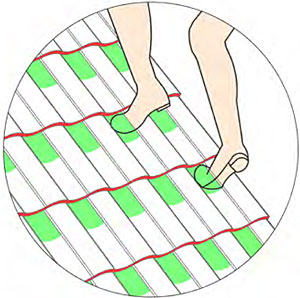

Перемещение по кровле

Внимание! Выберете подходящий способ страховки на кровле и убедитесь в его надежности. Перемещайтесь по кровле в обуви с мягкой подошвой. Наступайте в прогиб волны. Не наступайте на гребень волны, особенно между линиями ступеней.

Перемещение по кровле

Хранение

  • Сразу после разгрузки следует удалить упаковочные материалы (стяжку, пленку и т. д.).
  • Хранение изделий в пачках должно осуществляться на ровной поверхности. Нужно обеспечить зазор между поверхностью и изделиями не менее 50 мм. Не допускается хранение продукции в пачке более 6 месяцев.
  • Срок хранения изделий с нанесенной защитной пленкой — не более 30 дней с момента получения заказа. При этом изделие должно быть защищено от воздействия солнечных лучей, иначе могут возникнуть сложности при снятии защитной пленки. Снимать пленку нужно только при температуре от -10 до +30 °С, иначе на поверхности изделий могут остаться фрагменты пленки или клеящей основы.
  • Рядом с местом хранения запрещено проводить сварочные работы, работы с углошлифовальной машинкой с абразивным кругом («болгаркой») и другие работы, которые могут повредить изделия. Стружка и искры, попадающие на поверхность изделий, могут повредить полимерное покрытие и привести к коррозии.
  • Запрещено укладывать на изделия тяжелые грузы, это может вызвать деформацию продукции Grand Line и повредить покрытие.

Резка металлочерепицы

Внимание! Категорически запрещено использование углошлифовальной машины с абразивным кругом, «болгарки». Это одно из главных условий действия гарантии на внешний вид и технические характеристики металлочерепицы.

  • Для резки металлочерепицы удобно использовать электрические вырубные ножницы, насадку на дрель "Стальной бобер" и ручной инструмент, если требуется сделать небольшой, но точный рез. Допускается резать лобзиком с мелким зубом и дисковой пилой, на низких оборотах, используя диск по металлу.
  • Перед тем как приступить к резке наденьте защитные очки и рукавицы.
  • При недостатке навыков резки следует сначала потренироваться. В ответственных узлах отступите от линии реза несколько сантиметров, сделайте черновой рез, а потом подровняйте начисто.
  • Металлическую стружку необходимо убрать с поверхности листов мягкой щеткой, сразу же после завершения монтажа. Иначе она может ржаветь и разрушать полимерное покрытие.
