Правила монтажа металлочерепицы Grand Line Kvinta Uno

Крепление листов металлочерепицы

  • К деревянной обрешетке листы металлочерепицы крепите саморезами 4,8х29 мм или 4.8х35мм c уплотнительной прокладкой из ЭПДМ резины и с головкой, окрашенной в цвет металлочерепицы Крутящий момент шуруповерта должен быть отрегулирован так, чтобы на полностью закрученном саморезе прокладка была слегка сжата.
  • Саморез должен вкручиваться перпендикулярно обрешетке.
  • Саморез в обрешетке не должен проворачиваться, что приведет к ослаблению крепления.
Крепление листов металлочерепицы Крепление листов металлочерепицы Гранд Лайн Квинта Уно
  • Саморез, вкрученный под углом, или недостаточно плотно, не обеспечит герметичности крепления.
  • Контролируйте плотность сжатия уплотнительной прокладки самореза. Слишком сильное сжатие прокладки может привести к уменьшению ее срока службы и протечкам в будущем.
  • Средний расход кровельных саморезов - около 8 шт. на м2.
  • Основное место крепления находится по центру между гребнями волн, и на 10-15 мм ниже ступени. Если правильно выдержан шаг обрешетки, саморез вкрученный в основное место крепления, должен попадать в ее центр. Лист в этом месте лежит на обрешетке плотно, без зазора, поэтому саморез надежно закрепит его к обрешетке и не деформирует металл.
  • Находясь под ступенькой, в ее тени, саморез на кровле будет практически не заметен.
Правильное крепление листов металлочерепицы Гранд Лайн Квинта Уно

Внимание! При вкручивании саморезов образуется стальная стружка, которая должна быть удалена с поверхности кровли мягкой щеткой.

На рисунке ниже показаны основные ошибки крепления листов металлочерепицы.

Ошибки крепления листов металлочерепицы Гранд Лайн Квинта Уно Ошибки крепления листов металлочерепицы Гранд Лайн Квинта Уно

Можно выделить несколько групп крепежа листов (см. схему крепления листов):

Крепление листов

1. Крепление листов между собой на продольном нахлесте, под ступенью, кровельными саморезами металл-металл 5,5x19 (4.8х19) в спад волны. Необходимо для защиты от ветрового воздействия и для придания кровле «однородного» внешнего вида.

2. Крепление вдоль карниза.

Первый вариант крепления листов на карнизе – когда нижняя ступенька упирается в обрешетку. Листы крепятся выше нижней ступеньки на 60-70 мм, между гребнями, через волну.

Крепление вдоль карниза Крепление вдоль карниза

Менее распространен второй вариант. Лист поднят выше, край лежит на карнизной планке и крепится перед первой ступенькой.

В этом случае используется штатная карнизная доска.

Штатная карнизная доска

3. При монтаже модульной металлочерепицы можно укладывать листы как слева направо, так и справа налево. Допускается монтаж листов горизонтальными рядами. Между собой листы модульной металлочерепицы скрепите в месте горизонтального нахлеста саморезами металл-металл 5,5х19 мм, стянув листы между собой. Саморезы крепите в торец волны верхнего листа. Рекомендуемые точки указаны на рисунке.

Точки крепления

4. Крепление, равномерно распределенное по скату в основные места. Саморезы вкручиваются двигаясь, например, от карнизва к коньку через ступень по вертикали, чередуя сначала через 1 волну, затем через 2.

Крепление со стороны торцевой доски, под каждой ступенью, в основные места.

5. Крепление листов между собой при наращивании. Саморезы вкручиваются в основные места, в каждую волну. При расчете кровли длина нахлеста листов на замковом соединении принимается равной 15 см.

6. Крепление листов при подходе к коньку.

Как правило у конька необходимо смонтировать дополнительную доску обрешетки, толще штатной на высоту волны металлочерепицы. На нее будет опи- раться край листа. Крепите лист в основные места, а так же край листа в дополнительную доску по центру между гребнями волн. Вкручивайте саморезы через волну (для профиля Kamea в каждую волну ).

Если лист приходит к коньку резом, отстоящим от ступени на 50-100мм, дополнительная доска не требуется.

Между краями листов противоположных скатов оставьте зазор 70-100мм для обеспечения подкровельной вентиляции.

Крепление листов при подходе к коньку Крепление листов при подходе к коньку

Монтаж прямоугольных скатов

Монтаж прямоугольных скатов

Убедитесь, что подкровельная гидроизоляция смонтирована в соответствии с рекомендациями производителей. На карнизе должен быть обеспечен вход воздуха в подкровельное пространство для его эффективной вентиляции. Наличие вентилируемого канала обеспечивается контробрешеткой, которая монтируется поверх гидроизоляции, на стропильные ноги. Она же служит основанием для шаговой обрешетки. Для защиты стропильных ног от влаги, проникающей через места крепления контробрешётки и обрешётки, рекомендуется использовать уплотнительную самоклеящуюся ленту из вспененного полиэтилена.

Перед началом монтажных работ выберете вариант устройства вывода конденсата с гидроизоляции и входа воздуха в вентиляционный зазор на карнизе.

В первом варианте гидроизоляция выводится на капельник конденсата, который монтируется на карнизном свесе с нахлестом 5-10см до начала монтажа гидроизоляции. Гидроизоляционный материал фиксируется строительным скотчем или герметиком к капельнику. Капельник отводит конденсат от элементов карнизного свеса. Этот вариант возможен при использовании длинных водосточных крюков или при неорганизованном водостоке. При этом желоба водосточной системы должны находиться на небольшом расстоянии (20-25 мм) от лобовой доски.

Во втором варианте гидроизоляцию начинают укладывать на стропила на расстоянии 200 мм от края стены. Капельник в этом случае не используется. Подшив карниза должен обеспечивать свободный доступ воздуха (например, за счет использования перфорированного софита). При этом конденсат может капать из щелей подшивки свеса. По этой причине данный вариант не является рекомендованным и обычно используется, когда водосточная система устанавливается после кровельного покрытия на короткие крюки.

Монтаж прямоугольных скатов

Выводить гидроизоляцию в водосточный желоб не рекомендуется, поскольку пленка перекроет вентиляционный зазор.

Монтаж обрешетки

Монтаж обрешетки

При шаге стропил 600 - 900 мм в качестве обрешетки, используйте доску сечением 25х150 мм или 25х100 мм. Перед монтажом обрешетки просушите ее и обработайте антипиреновыми и антисептическими средствами. Согласно СНиП II-25-80 «Деревянные конструкции», максимальная влажность пиломатериалов не должна составлять более 20%.

Для начальной обрешетки необходимо применять доску толще чем штатная на 10-15 мм. Иногда удобнее использовать компенсирующую рейку соответствующей толщины. Шаг от начала первой до центра второй обрешетины – 300 мм. Для всех последующих – 350 мм. Периодически проверяйте шаг от первой доски обрешетки.

Внимание! При несоблюдении шага могут возникнуть проблемы с монтажом листов, что потребует переделки всей обрешетки.

После того, как установлена начальная обрешетка, закрепите саморезами или скобами вентиляционную ленту для карниза Grand Line. Крепите ленту к торцам контрреек или к начальной обрешетке так, чтобы она полностью перекрывала вент зазор.

На начальную обрешетку закрепите длинные крюки водосточной системы, обеспечив уклоны в соответствии с проектом. Для надежного крепления начальная обрешетка должна иметь ширину не менее 200 мм (схема 1). Компенсирующая рейка монтируется между крюками. На утолщенной карнизной доске сделайте пазы под ножку крюка.

Монтаж обрешетки

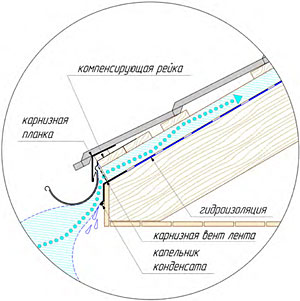

Схема 1
Монтаж обрешетки

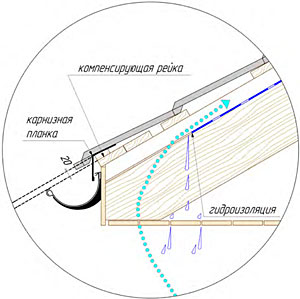

Схема 2

В случае, когда металлочерепица уже смонтирована, применяют короткие крюки, которые монтируют на лобовую доску. Чтобы лавинный сход снега с кровли не сорвал водосточный желоб, смонтируйте первый крюк на лобовую доску так, чтобы внешний край крюка был ниже воображаемой линии продолжения карнизной доски на 20-25 мм (схема 2).

Монтаж карнизной планки и торцевой доски

Карнизную планку монтируйте поверх крюков водосточной системы к первой доске обрешетки, или к компенсирующей рейке саморезами ПШ с нахлестом не менее 20 мм друг на друга. Карнизная планка закрывает подкровельное пространство, защищает от попадания влаги и мусора.

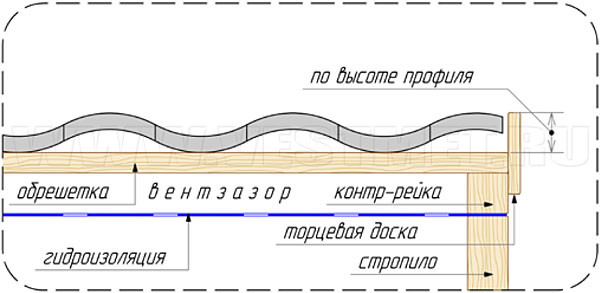

На торце кровли монтируются торцевые доски. К этим доскам будут крепиться торцевые планки. Торцевая доска должна выше обрешетки на высоту профиля металлочерепицы. (Высота профиля металлочерепицы Kvinta Uno - 50 мм)

Монтаж карнизной планки и торцевой доски

Укладка листов в один ряд

Монтаж металлочерепицы можно проводить как слева направо, так и справа налево. Главным критерием выбора направления является удобство монтажа. Начинают со стороны, где нет необходимости обрезать лист. При монтаже справа налево следующий лист накрывает крайнюю волну предыдущего. При укладке слева направо следующий лист подкладывается под предыдущий.

Внимание! Для корректного монтажа коротких крюков водосточных систем Grand Line 125/90 и 150/100 лобовая доска должна быть обрезана вертикально.

Если лобовая доска отделана пластиковой фаской, перед монтажом крюков в фаске необходимо сделать под крепеж крюков.

Внимание! Металлочерепица Kvinta Uno, не смотря на кажущуюся симметричность, имеет накрывающую и накрываемую стороны и монтируется по той же схеме, что и другие профили. Монтаж в обратном порядке может привести к появлению зазоров между листами и ступеньки на линии карниза.

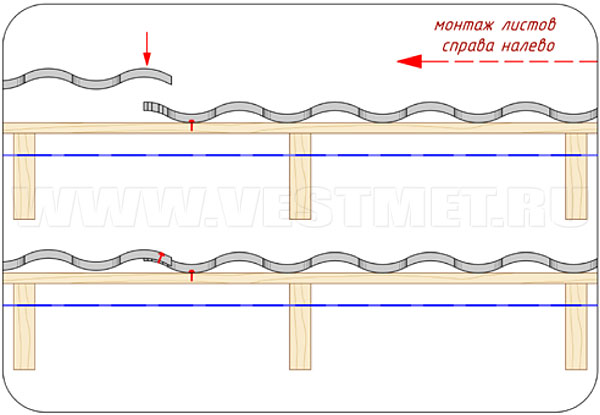

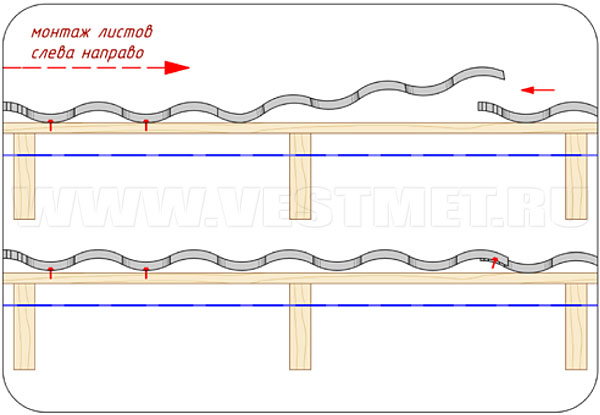

Монтаж листов слева направо Монтаж листов справа налево

Внимание! Положение первого листа задает линию карниза, обе линии торцов и линию конька.

Первый лист предварительно выравнивается по карнизу и торцу. Лист крепится одним саморезом у карниза и временно в районе конька.

Второй лист необходимо точно и плотно состыковать с первым и закрепить листы между собой, двигаясь по карнизу.

Монтажный крепеж

Уложите, таким образом, три или четыре листа. Получится правильный прямоугольник из нескольких листов, полностью скрепленных между собой по линии продольного нахлеста, и минимально закрепленных в Контролируйте, нет ли отклонения листов от намеченной линии карниза. Если блок «уходит», выкрутите временные саморезы, откорректируйте его положение, закрепите листы к обрешетке и продолжайте монтаж следующих листов на скате.

Окончательно крепите листы к обрешетке так, как описано в разделе «Крепление листов».

Для точного выравнивания листов вдоль карниза можно использовать разметочную шнурку, натянув ее вдоль карниза точно по предполагаемому нижнему срезу листов.

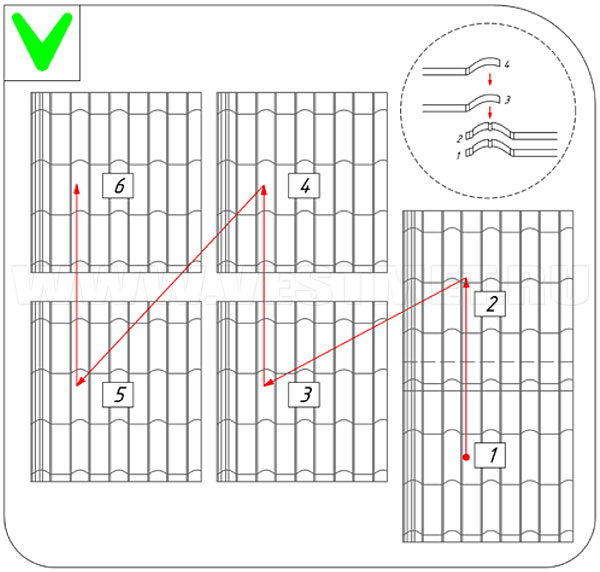

Укладка листов в несколько рядов

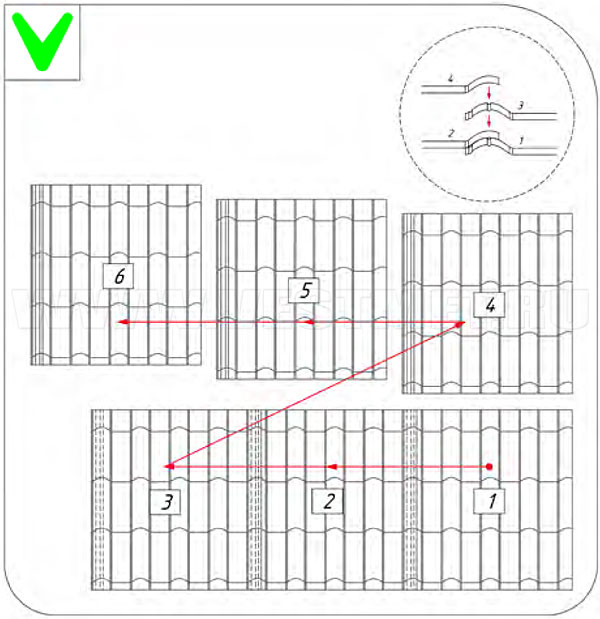

При укладке листов в несколько рядов справа налево уложите и выровняйте первый лист, затем наложите второй лист сверху первого, закрепите его временно одним саморезом у конька по центру листа, выровняйте листы и скрепите их между собой саморезами. Затем уложите третий лист слева от первого, скрепите листы между собой, затем уложите четвертый лист над третьим. Выровняйте весь блок по карнизу, а затем окончательно крепите листы к обрешетке.

Допускается монтаж и в последовательности 1-3-2-4.

Укладка листов в несколько рядов Укладка листов в несколько рядов Последовательность монтажа

Внимание! Для металлочерепицы Kvinta Uno предусматривается возможность наращивания листов со смещением вертикального стыка.

Монтаж торцевой планки

Торцевые планки монтируются от карниза к коньку с нахлестом около 10 см.

Монтаж торцевой планки Монтаж торцевой планки

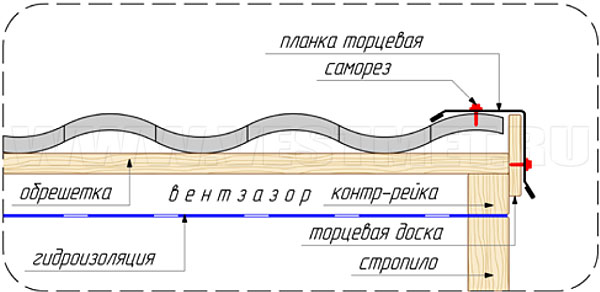

На торцах, где не требуется обрезать лист, закрепите торцевую планку сверху, в точках соприкосновения с гребнем волны, в каждую вторую волну и с торца, к торцевой доске по предварительно сделанной разметке.

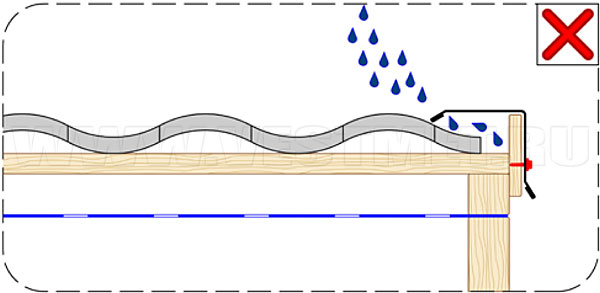

В некоторых случаях лист может подойти к торцу так, что потребуется обрезать лист по нижней части волны. В таких случаях можно использовать дополнительную нестандартную планку – страховочный желобок. Закрепите ее саморезами ПШ к торцевой доске.

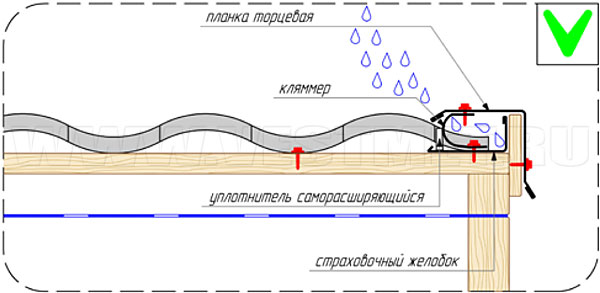

Уложите универсальный самоклеящийся уплотнитель или ПСУЛ, как показано на рисунке. Смонтируйте лист металлочерепицы. Закрепите торцевую планку кровельными саморезами к торцевой доске и страховочному желобку.

Крепление торцевой планки Крепление торцевой планки

Монтаж коньковой планки

Как правило у конька необходимо смонтировать дополнительную доску обрешетки, толще штатной на высоту волны металлочерепицы. На нее будет опираться край листа.

Если лист приходит к коньку резом, отстоящим от ступени на 50-100 мм, дополнительная доска не требуется.

До коньковой планки, для защиты от снега и пыли, смонтируйте на стыке листов аэроэлемент конька/хребта. В случае, когда используются скатные или коньковые KTV, можно использовать и универсальный самоклеящийся уплотнитель, но с меньшей эффективностью.

Монтаж коньковой планки

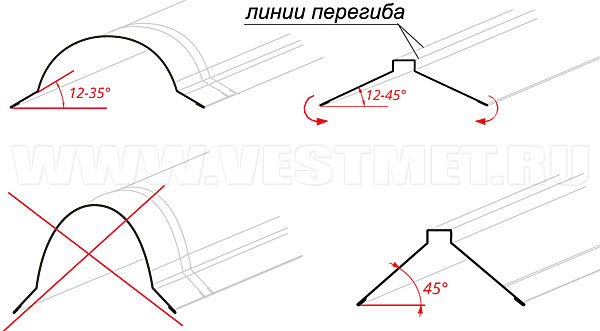

Полукруглый конек рекомендуется монтировать на кровлях с углом наклона от 25 до 40 градусов, при других углах наклона конек будет сильно менять форму.

Угол наклона кровли

Торцевые заглушкиКонек крепится саморезами через одну волну в верхний гребень металлочерепицы. Саморезы не должны вкручиваться через уплотнитель.

Плоский конек монтируется с нахлестом между элементами не менее 10 см, полукруглый – с штатным нахлестом по линии штамповки.

На торцах кровли, на полукруглый конек, приклепайте или закрепите саморезами торцевые заглушки.

Монтаж на скатах треугольной и сложной геометрической формы

Укладывать листы можно, как начиная с одного из краев, так и с центра. Обычно это указано в «раскладке» листов на кровле.

При укладке с центра отметьте линию центра ската. Затем нужно наметить центр листа (или край листа) и совместить линии на скате и листе. Закрепите лист одним саморезом у конька. От него в обе стороны продолжить монтаж как описано выше.

Монтаж листов с края производится аналогично прямоугольному скату.

Листы по косым линиям хребтов должны обрезаться так, чтобы между ними оставался зазор 60-80 мм.

На скатах выходящих к ендове, начинайте монтаж от торца или хребта.

Монтаж коньковой планки на хребте

Аэроэлемент конька

Конусные заглушкиДля защиты подкровельного пространства от снега и пыли смонтируйте Аэроэлемент конька. Для тех же целей допускается использование универсального самоклеящегося уплотнителя, но с значительно меньшей эффективностью и долговечностью.

Коньковые планки на хребте монтируются снизу вверх. Контролируйте, чтобы линия коньковой планки соответствовала линии хребта.

Нижняя часть плоского конька обрезается по линии карниза, примыкающих к хребту скатов.

На окончании хребта на карнизе к полукруглому коньку закрепите конусные заглушки. Используйте саморезы или заклепки.

Сложные стыки коньков

На стыке двух хребтов и конька, в верхней точке вальмы, используйте Тройник Y – образный для полукруглого конька. Он может использоваться для кровель с углами α в диапазоне 60-90°, β – 135-150°. Сделайте дополнительную гидроизоляцию в месте стыка. Смонтируйте Тройник поверх коньков и зафиксируйте его саморезами. или заклепками, подогнув его по углу наклона вальмы. Используйте герметик для обеспечения отсутствия протечек на стыках.

Стыковка четырех хребтов на шатровой кровле может быть выполнена с помощью двух Тройников, смонтированных встык.

Тройник
Тройник
Схема углов
Схема углов
