Монтаж элементов кровельной системы

Теплая кровля: монтаж гидроизоляции

Теплая кровля: монтаж гидроизоляции
Теплая кровля: монтаж гидроизоляции
  • В варианте теплой кровли используют гидроизоляционные мембраны Delta®-Vent N Plus, Delta®-Maxx Plus, Tyvek® Soft, Tyvek® Solid и Tyvek® Supro. Мембраны Tyvek® Solid и Tyvek® Supro монтируются маркировкой наружу, Tyvek® Soft устанавливается любой стороной.

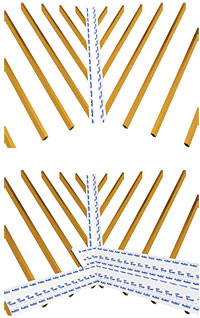

  • В ендовах, перед монтажом основной гидроизоляции, раскатывают рулон гидроизоляционной мембраны сверху вниз на всю длину ендовы.

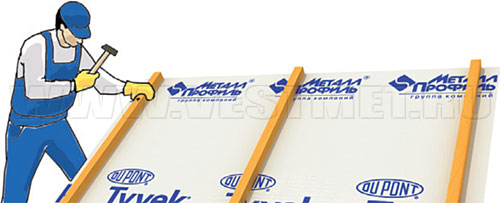

  • Рулоны основной гидроизоляционной мембраны раскатывают по стропилам горизонтально (без провиса), начиная от карниза к коньку с нахлестом в 150 мм, таким образом, чтобы место стыка рулонов приходилось на стропила. На мембраны Tyvek® Supro, Delta®-Maxx Plus и Delta®-Vent N Plus нанесена специальная клейкая лента для соединения полотен по длине.
  • В примыканиях и ендовах обязательно проклеивают стыки гидроизоляционных мембран соединительной лентой СП-1, Tyvek® или Delta®.
  • Фиксируют мембрану спадающими деревянными брусками.

Холодная кровля: монтаж гидроизоляции

Холодная кровля: монтаж гидроизоляции
  • В варианте холодной кровли применяют как гидроизоляционные мембраны Tyvek® Solid, Tyvek® Supro, Delta®-Vent N Plus или Delta®-Maxx Plus, так и гидроизоляционные пленки Д96 Сильвер и Д110 Стандарт. Мембраны и пленки укладывают логотипом наружу. Переворачивание не допускается, так как при этом материал теряет свои свойства.

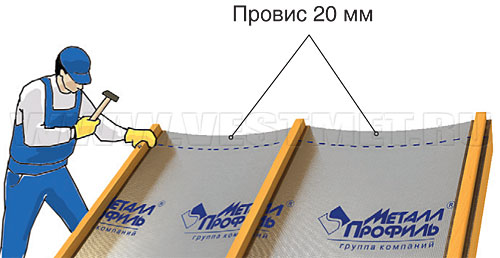

  • Пленки Д96 и Д110 укладывают с небольшим провисом (около 20 мм) для стока конденсата. При использовании мембран провис не нужен.
  • Рулоны гидроизоляции раскатывают по стропилам, начиная от карниза к коньку, с нахлестом в 150 мм и фиксируют спадающими деревянными брусками (контробрешеткой). Стык рулонов должен приходиться на стропила.

Обрешетка под кровельное покрытие

ВНИМАНИЕ! Обрешетку всегда монтируют сверху, над гидроизоляционным материалом, через контррейку, фиксирующую гидроизоляционную мембрану или пленку, вдоль стропил.

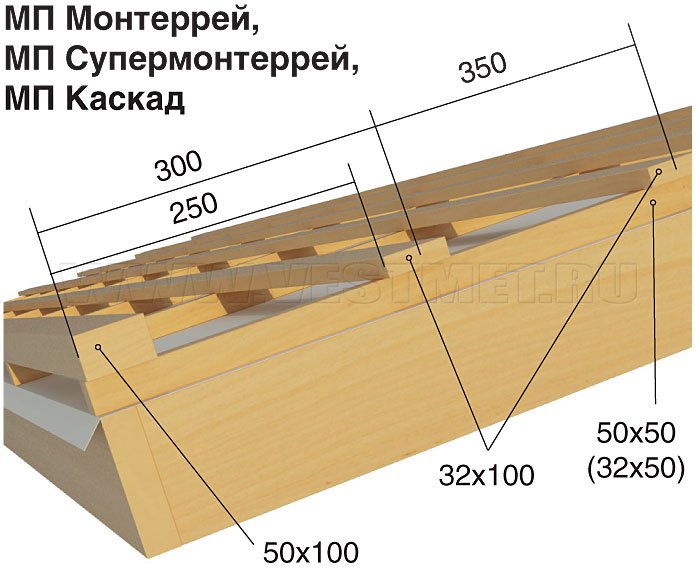

МП Каскад МП Макси Профнастил

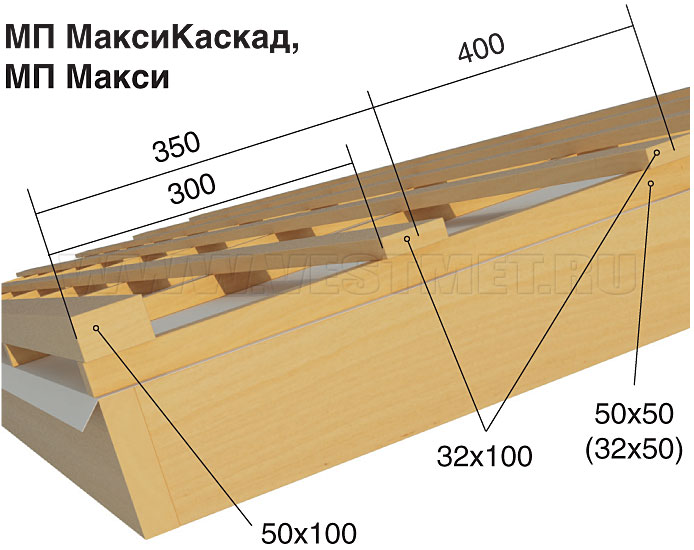

Контробрешетку выполняют из обработанных антисептиком брусков сечением 50х50 или 32x50 мм; обрешетку — из досок 32х100 и 50х100 мм (величины ориентировочные).

Для монтажа металлочерепицы:

  • К стропилам поверх гидроизоляции от конька к карнизу прибивают спадающие бруски контробрешетки 50х50 (32х50) мм.
  • Поверх контробрешетки с заданным шагом (см. рисунки) горизонтально крепят доски обрешетки 32х100 мм.
  • Для предотвращения «перелома» первой волны металлочерепицы вдоль карнизного свеса крепят доску обрешетки на 10-15 мм толще остальных (например, 50х100 мм).

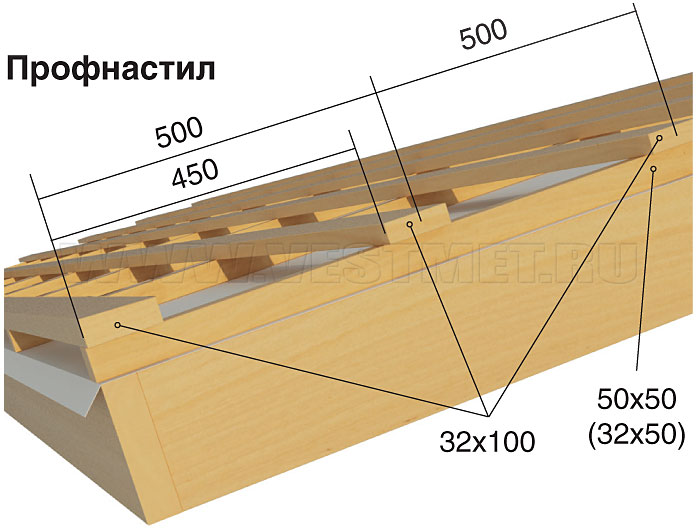

Для монтажа профнастила:

  • К стропилам поверх гидроизоляции от конька к карнизу прибивают спадающие бруски контробрешетки 50х50 (32х50) мм.
  • Поверх контробрешетки с шагом 500 мм горизонтально крепят доски обрешетки 32х100 мм.
  • ВНИМАНИЕ! Если расстояние между стропилами превышает 1000 мм, используют более толстые доски обрешетки или меньший шаг обрешетки.

  • В ендовах и под кровельным ограждением необходимо устанавливать сплошную обрешетку.

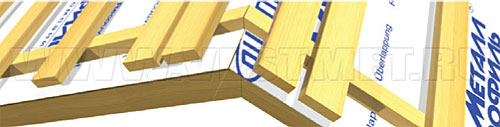

Обрешетка под конек

Обрешетка под конек

Для последующего крепления коньковой планки по сторонам от конька прибивают по две дополнительные доски.

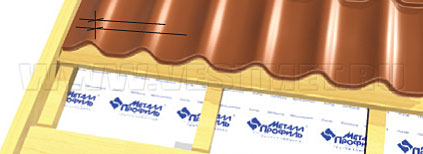

Обрешетка на торцах кровли

Обрешетка на торцах кровли

Под торцевые планки устанавливают доски, высота которых больше рядовой обрешетки на высоту профиля металлочерепицы или профнастила.

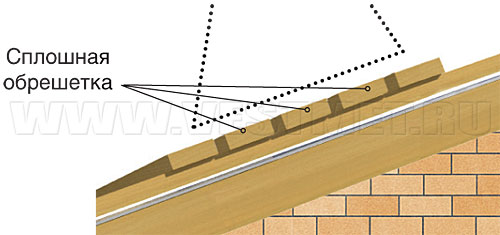

Обрешетка под кровельное ограждение

Обрешетка под кровельное ограждение

Кровельное ограждение должно быть установлено выше карнизного свеса, примерно на уровне несущей стены.

В местах установки кровельного ограждения обязательна сплошная обрешетка, которая устраивается путем добавления досок между рядовой обрешеткой.

Обрешетка под переходные мостики и снегозадержатели

Обрешетка под переходные мостики и снегозадержатели

Снегозадержатели необходимо устанавливать выше карнизного свеса, над несущей стеной.

Для всех видов металлочерепицы переходные мостики и снегозадержатели устанавливаются на существующую обрешетку.

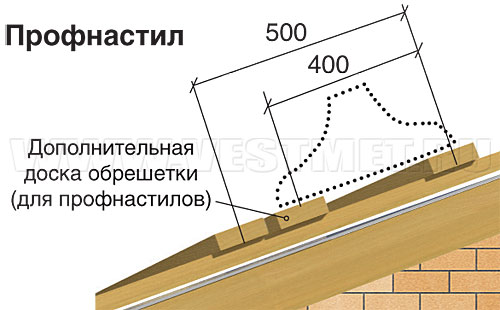

Для профнастилов при шаге обрешетки 500 мм добавляется дополнительная доска обрешетки через 400 мм.

Максимальная длина ската от конька до снегозадержателя в зависимости от снегового района:

Снеговые районы*
I
II
III
IV
V
VI
Снеговая нагрузка, кгс\м2
80
120
180
240
320
560
Угол наклона кровли
Длина ската, м
Менее 15°
16.0
14.3
12.0
10.0
8.3
6.0
15°- 30°
8.0
7.3
6.0
5.0
4.5
3.3
30°- 45°
5.3
4.8
4.0
3.3
3.0
2.3
* - снеговые районы приняты в соответствии со СНиП 2.01.07-85* «Нагрузки и воздействия».

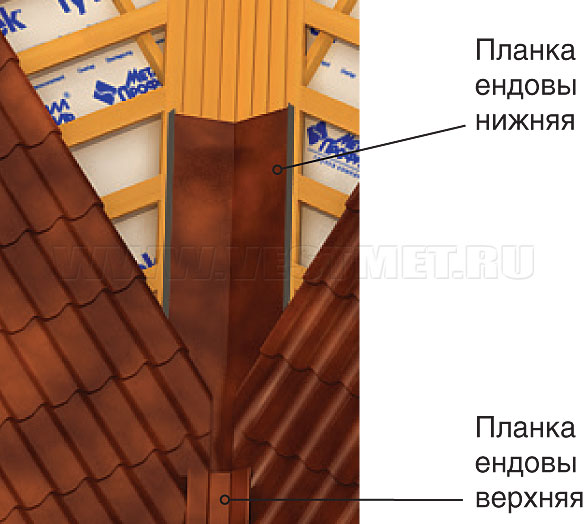

Ендовы

Ендовы

ВНИМАНИЕ! Места ендов и примыканий традиционно самые слабозащищенные места устройства крыши. К их устройству надо подходить особенно внимательно!

В месте внутреннего стыка скатов к сплошной обрешетке крепят саморезами планку ендовы нижнюю.

При стыковке планок делают нахлест около 100-150 мм (в зависимости от угла наклона крыши) с герметизацией стыка. Затем, предварительно разметив и подрезав, укладывают листы металлочерепицы или профнастила. Сверху на стык листов монтируют декоративный элемент – планку ендовы верхнюю.

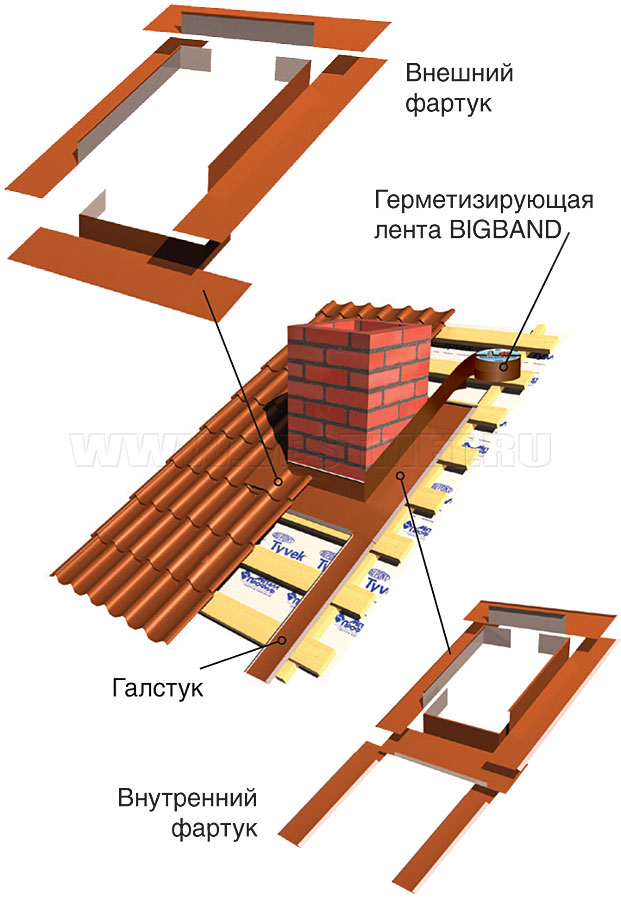

Примыкания

Примыкания

Для герметичного примыкания кровли к печным трубам или стенам на скате крыши организуют внутренний фартук из планок примыкания нижних. Планку прикладывают к стенкам трубы и отмечают верхнюю кромку планки на стенке. Затем по намеченной линии пробивают штробу. После штробления пыль убирают, а штробу промывают водой. Установку внутреннего фартука начинают с нижней стенки трубы.

Планку примыкания нижнюю подрезают по месту, устанавливают и закрепляют саморезами. Таким же образом фартук монтируют по остальным стенкам, не забывая делать нахлесты около 150 мм, чтобы исключить возможность протечек. Вставленный в штробу край планки герметизируют с помощью герметизирующей ленты BIGBAND. Затем под нижний элемент внутреннего фартука заводят плоский лист с отбортовками - галстук, предназначенный для стока воды. Галстук направляют либо в ендову, либо вниз до карниза крыши. Затем монтируются листы кровельного покрытия. После чего монтируют планки примыкания верхние, которые крепят непосредственно к стене, не заводя в штробу.

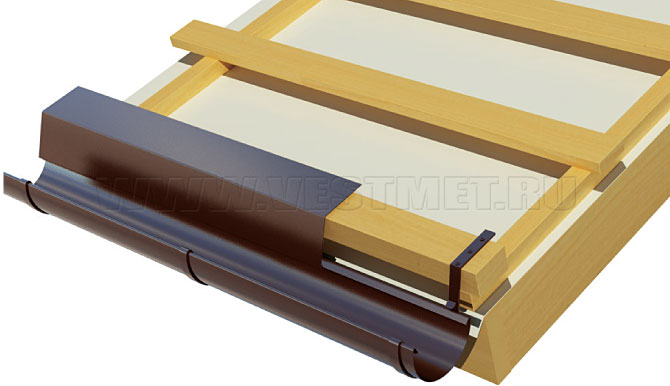

Карнизные планки

Карнизные планки

До устройства карнизной планки закрепляют держатели желоба и устанавливают желоб (см. инструкцию по монтажу водосточной системы). Прикрепляют к обрешетке планку карнизную: ее нижний край должен перекрывать край желоба. Планки крепят оцинкованными саморезами с шагом 300 мм и нахлестом по длине 50-100 мм.

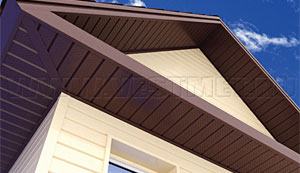

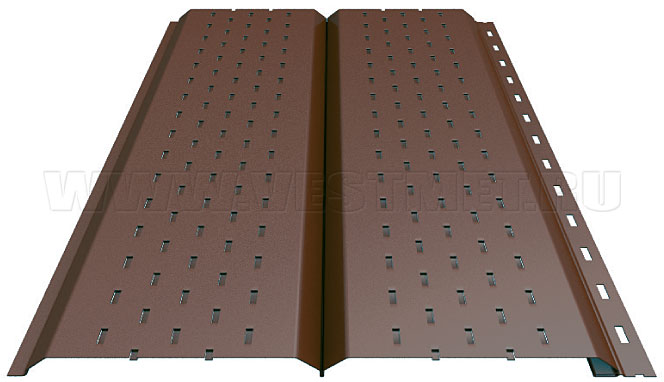

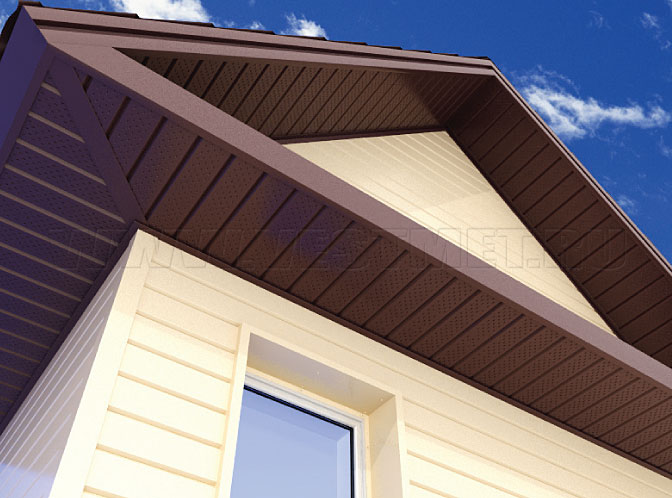

Софит L-брус перфорированный

Софит L-брус перфорированный Софит L-брус перфорированный

Подшивка крыши софитом «L-брус-15х240» может выполняться самостоятельно, при наличии элементарных строительных наL-брусвыков. Софит располагают поперек карнизного свеса. Для крепления используют специальные планки и саморезы (заклепки). Нарезку софита по длине осуществляют инструментом для резки металла (применение болгарки запрещено). Возможно 2 варианта монтажа софитов «».

1 вариант монтажа с помощью планки карнизного свеса сложного. Его основным преимуществом является скрытое крепление софита. Первоначально закрепляются бруски на карнизном свесе. Планка карнизного свеса закрепляется с помощью саморезов. Софиты «L-брус» вставляются в планку карнизного свеса, а второй стороной закрепляются с помощью самонарезающих винтов.

2 вариант. Монтаж начинается от стены дома, установкой планки, в которую вставляют Софит «L-брус-15х240». Фиксируют софит, прикрепив к карнизной доске планкой карнизного свеса. В местах примыкания софитов на углах здания монтаж ведется с помощью планки стыковочной сложной.

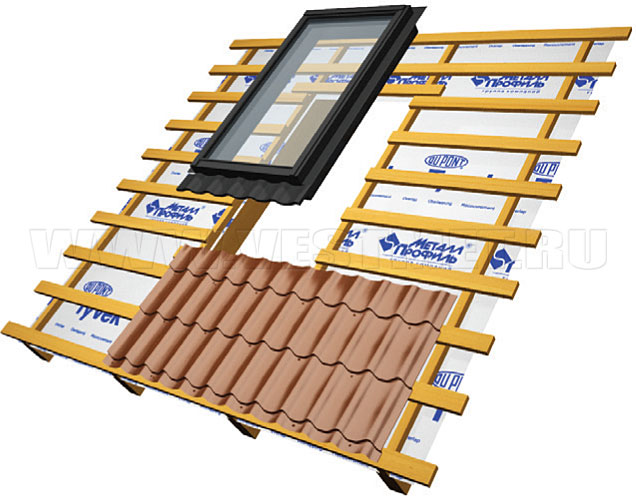

Монтаж мансардных окон

Монтаж мансардных окон

Система монтажа окон позволяет устанавливать их на обрешетку. Если размер окна не совпадает с расстоянием между стропилами, необходимо частично изменить стропильную конструкцию. Проем в кровле должен превышать размер планируемого к установке окна на 70 мм по ширине и высоте.

Подробно технология монтажа описана в инструкции, которая прилагается к каждому окну.

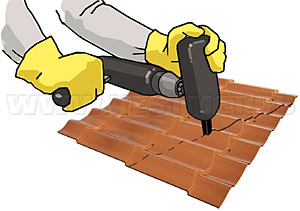

Резка листов металлочерепицы или профнастила

Резка листов металлочерепицы или профнастила

Каждый лист подрезается в индивидуальном порядке. Для резки листов используют специальные инструменты (см. Инструменты для резки металла). Перед обработкой лист следует положить на устойчивое основание. По окончании работ аккуратно смести с поверхности листа металлические опилки. «Треугольники», оставшиеся после наклонных резов, можно использовать на второй скат только для листов симметричного профиля (С-21х1000, НС-35х1000), для металлочерепицы использовать их не удастся.

Укладка листов металлочерепицы

При длине листов металлочерепицы, равной длине ската

Укладка листов металлочерепицы

Первый лист металлочерепицы выравнивают по карнизу и торцу крыши и закрепляют одним саморезом у конька. При этом вынос листа относительно карниза составляет около 50 мм.

Если монтаж кровли ведется справа налево, то второй лист укладывают внахлест на первый. Если слева направо, то край второго листа подкладывают под край первого.

Третий лист монтируют аналогично второму. Скрепленные между собой три листа выравнивают параллельно карнизу крыши.

Листы соединяют саморезами в верхнюю часть бокового нахлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего первый лист у конька крыши.

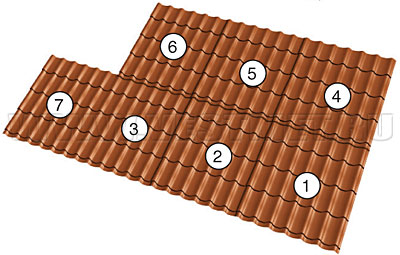

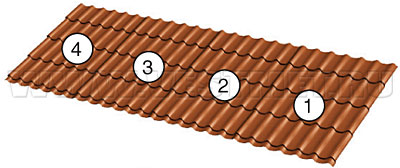

При длине листов металлочерепицы меньше длины ската осуществляется их стыковка по длине

Укладка листов металлочерепицы

Листы 1-4 соединяют и выравнивают по торцу крыши.

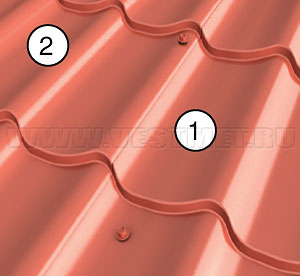

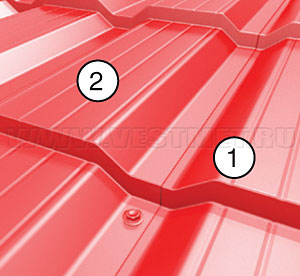

МП Монтеррей МП Каскад

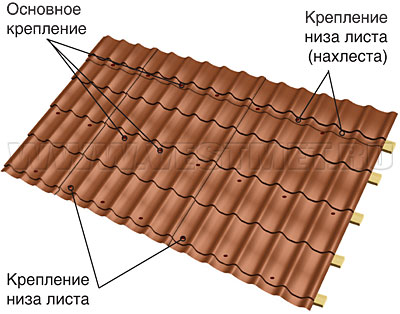

Крепление листов металлочерепицы

Крепление листов металлочерепицы

Крепление листов металлочерепицы осуществляется саморезами 4.8х28 (4.8х35) с ЭПДМ-прокладкой и цветной головкой. Количество саморезов 6-8 шт. на кв.м.

Крепление листов металлочерепицы
Правильно
Крепление листов металлочерепицы
Слишком слабо
Крепление листов металлочерепицы
Слишком туго
  • Низ листа металлочерепицы прикрепляют саморезами в прогиб волны в местах прилегания к обрешетке через волну.
  • Следующие ряды саморезов вкручивают в шахматном порядке через одну волну.

Укладка и крепление листов профнастила

Укладка и крепление листов профнастила

Листы профнастила укладывают параллельно карнизу со свесом 50 мм. Желательно заказывать листы длиной, равной длине ската.

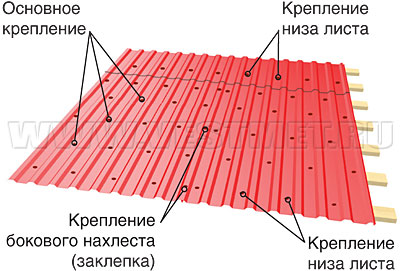

Укладка и крепление листов профнастила
  • Сторону листа с капиллярной канавкой накрывают краем соседнего листа.
  • Если листы профнастила короткие, то монтаж ведут порядной укладкой снизу вверх. Стыки листов по скату следует делать с нахлестом 200 мм. При угле наклона кровли менее 12° необходимо предусматривать герметизацию продольных и поперечных стыков.
  • Листы крепят саморезами 4.8х28 (4.8х35) с ЭПДМ-прокладкой и цветной головкой в месте прилегания трапеции к обрешетке.
  • Низ листа прикрепляют к доскам обрешетки через нижнюю трапецию.
  • Промежуточное крепление осуществляют через нижнюю трапецию в шахматном порядке. Количество саморезов 6-8 шт. на кв.м.

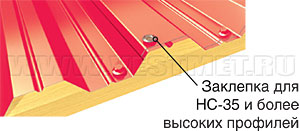

  • Для лучшего прилегания крайние полки высоких профнастилов рекомендуется соединять заклепками (шаг 500 мм).

Крепление профилированных поликарбонатных листов МП-20

Крепление профилированных поликарбонатных листов МП-20
  • В качестве светопрозрачных вставок в кровле из профнастила МП-20 применяют профилированный прозрачный поликарбонатный лист МП-20.
  • Нахлест полок профилированного поликарбонатного листа и профнастила уплотняют соединительной лентой СП-1, Tyvek® или Delta®.
  • Профилированный поликарбонатный лист МП-20 крепят саморезами 4.8х50 с термошайбой в верх волны профлиста.
  • Для предотвращения протечек из-за термических деформаций, в профилированном поликарбонатном листе МП-20 предварительно просверливается отверстие ∅8 мм, на 2-3 мм больше диаметра самореза.
  • Стыки профилированных поликарбонатных листов МП-20 по скату следует делать с нахлестом не менее 200 мм с уплотнением соединительной лентой СП-1, Tyvek® или Delta®.
Саморез 4.8 х 50 с термошайбой
Саморез 4.8 х 50 с термошайбой

Крепление профилированных поликарбонатных листов С-8

В качестве светопрозрачных вставок в стены из профнастила применяют профилированные прозрачные поликарбонатные листы С-8.

Поликарбонатный профилированный лист С-8 и профнастил С-8х1150 соединяют с нахлестом около 100 мм, обращая внимание на последовательность нахлестов во избежание затекания воды.

Поликарбонат имеет в 3 раза больший коэффициент термического расширения, чем сталь, поэтому крепление поликарбонатных листов осуществляют с зазором.

То есть для предотвращения термических деформаций в местах крепления в низ волны в поликарбонатном листе предварительно просверливаются отверстия Ø8 мм, на 3 мм больше диаметра самореза, а саморез 4.8х28 мм устанавливают в его середину (с зазором со всех сторон).

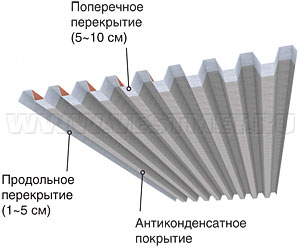

Монтаж профилированного листа с антиконденсатным покрытием

Монтаж профилированного листа с антиконденсатным покрытием

Монтаж профнастила с нанесенным антиконденсатным покрытием осуществляется аналогично монтажу стандартного профнастила.

Единственная особенность монтажа – это необходимость обеспечить спекание антиконденсатного покрытия за счет воздействия теплового потока (650 °С) с помощью промышленного фена. Спекание (полимеризацию) производить в местах нахлеста листов профнастила друг на друга, а также в месте прилегания желоба водосточной системы на ширину 5-10 см.

Данная операция выполняется для предотвращения капиллярного перехода влаги из увлажнённых частей материала на сухие участки.

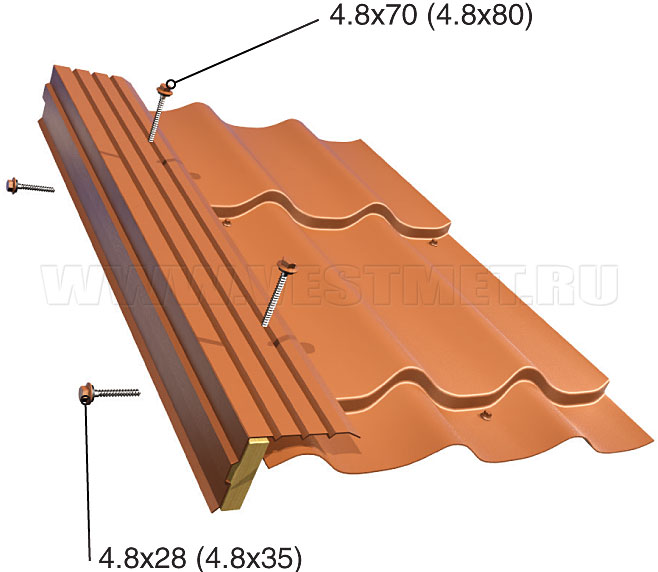

Торцевые планки

Торцевые планки

На торцы крыши устанавливают планки торцевые. Их закрепляют через 500-600 мм сбоку саморезами 4.8х28 (4.8х35) и сверху саморезами 4.8х70 (4.8х80).

Нахлест между планками 50 мм, при необходимости планки подрезают.

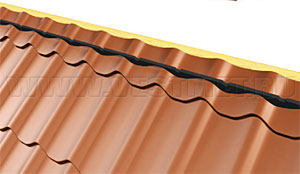

Коньковые планки

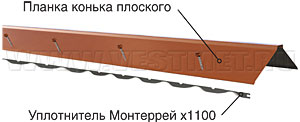

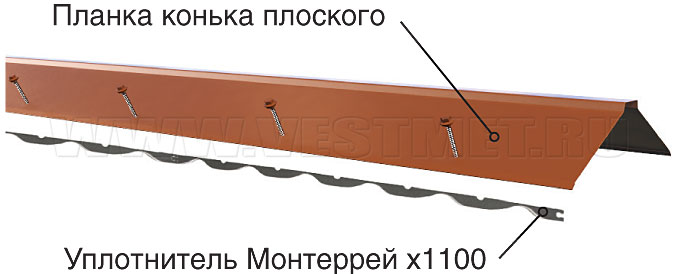

Планка конька плоского

Планки конька бывают плоские или круглые.

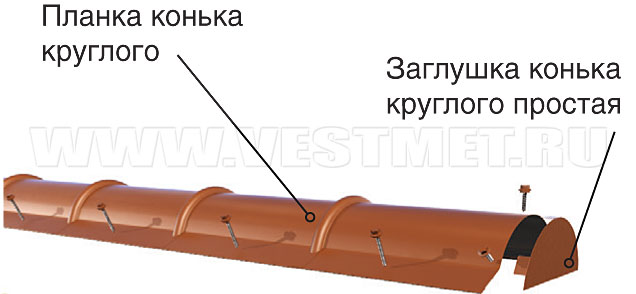

Планка конька круглого
Коньковые планки

Монтаж планки конька круглого начинают с крепления саморезами или заклепками к ее торцу конусной (для шатровой кровли) или простой заглушки.

Для планки конька плоского заглушек не требуется.

Под конек укладывают фигурный уплотнитель с предварительно освобожденными вентиляционными отверстиями или уплотнитель универсальный х2000 (воздухопроницаемый), на который монтируют планку конька плоского или круглого, закрепляемую коньковыми саморезами 4.8х70 (4.8х80) через одну волну металлочерепицы. Между планками конька делают нахлест 100 мм.

Виды фигурных уплотнителей под конек:

  • Уплотнитель Монтеррей х 1100;
  • Уплотнитель МП-20 х 1100-В,R;
  • Уплотнитель С-21 х 1000-А,В;
  • Уплотнитель НС-35 х 1000-А,В;
  • Уплотнитель МП-35 х 1035-В;
  • Уплотнитель С-44 х 1000-А.

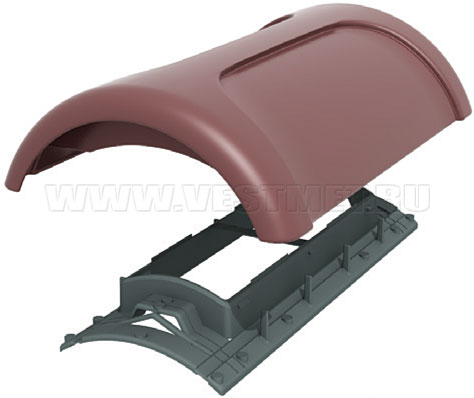

Коньковый дефлектор

Установка вентиля осуществляется после монтажа коньковой планки (плоского 120x120 и/или круглого конька). Рекомендуемый отступ от краев конька кровли составляет 1.5 метра. Рекомендуемый интервал между вентилями 3 метра, то есть на 14 метров конька потребуется 4 коньковых дефлектора. При этом необходимо учитывать потребность объекта в вентиляции, конфигурацию кровли и факторы, препятствующие свободному движению воздуха в кровельных конструкциях: вентиляционные шахты, световые окна, противопожарные перекрытия и вальмовое строение кровли. В случае выхода шахты на конек кровли, вентили располагают по обе стороны от шахты.

Кровельные вентили важно располагать в местах со слабым движением воздуха во избежание образования застойных зон.

В местах, где нет возможности усановить коньковые вентили, устанавливают вентили скатные.

Порядок монтажа:

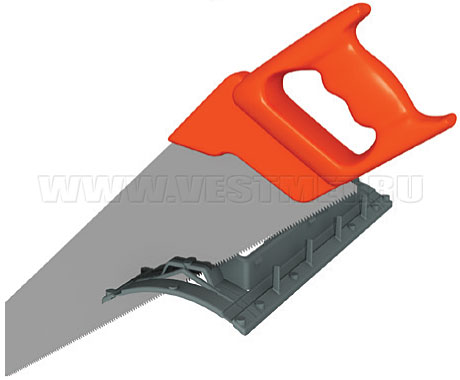

  1. При необходимости, в зависимости от типа конька, отпилить концы рамки с обоих торцов по намеченным бороздкам.
  2. Очертить на коньке контур отверстия, используя рамку уплотнителя в качестве шаблона. Приклеить торцевые уплотнители.
  3. Вырезать отверстие в коньковой планке по намеченному контуру.
  4. Закрепить шурупами рамку уплотнителя к коньковому элементу.
  5. Установить крышку вентиля по центру рамки и, сильно прижав, защелкнуть клипсы замков.
  6. Убедиться, что все клипсы крышки хорошо защелкнулись. Крышка вентиля должна свободно двигаться вдоль конька в обе стороны примерно на 5 мм.
Коньковый дефлектор
Монтаж конькового дефлектора

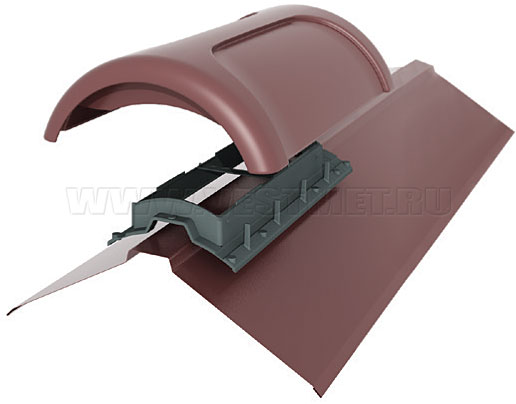

Монтаж конькового вентиля

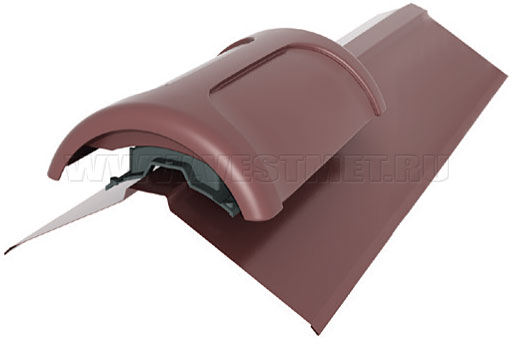

Установка дефлектора

Круглый конек Круглый конек

П-образный конек П-образный конек

Треугольный конек Треугольный конек

Теплая кровля: монтаж теплоизоляции

Теплая кровля: монтаж теплоизоляции

После монтажа гидроизоляции враспор между стропилами устанавливают маты или плиты теплоизоляции. При этом не требуется обеспечивать зазор между теплоизоляцией и мембраной Tyvek® или Delta®. При установке в несколько слоев теплоизоляция укладывается с перекрытием швов предыдущих плит. Для точного, качественного и быстрого раскроя теплоизоляционных плит рекомендуется использовать специальный нож для теплоизоляции.

Теплая кровля: монтаж пароизоляции

Теплая кровля: монтаж пароизоляции

На внутренней поверхности стропил горизонтально снизу вверх строительным степлером закрепляют полотнища пароизоляционной мембраны Tyvek®, Delta® и пр.

Полотнища укладывают внахлест и герметично скрепляют соединительной лентой СП-1, Tyvek® или Delta®. Все проходы сквозь пароизоляцию должны тщательно герметизироваться.

После этого можно устанавливать внутреннюю облицовку.
