Монтаж вентиляционных и проходных элементов

Монтаж кровельных манжет и антенных выходов

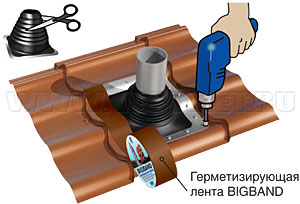

Монтаж кровельных манжет

Манжеты силиконовые кровельные Профи и антенные выходы предназначены для герметизации кровли при монтаже дымоходов, систем вентиляции, электрических выходов, ТВ-антенн, мачт.

Перед установкой манжеты в мембране прорезается отверстие, соответствующее диаметру трубы. Верхушку антенного выхода срезают оставляя отверстие на 20% меньше диаметра трубы. Силиконовая манжета надевается на трубу. Антенные выходы натягиваются на основание монтируемого элемента.

Фланец выравнивается по форме кровли. Стыки промазываются силиконовым герметиком и закрепляются саморезами 4.8х28 (4.8х35) к кровле. Для дополнительной герметизации рекомендуется использовать ленту BIGBAND.

Внимание! Для герметизации мест стыка горячих труб с кровлей использовать только силиконовые манжеты. Антенные выходы применять нельзя!

Монтаж выхода вентиляции Металл Профиль и вентиля KTV Ø110 на металлочерепицу МП Монтеррей

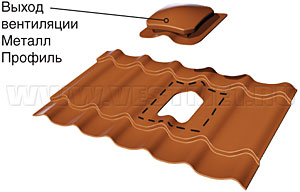

Монтаж выхода вентиляции Металл Профиль

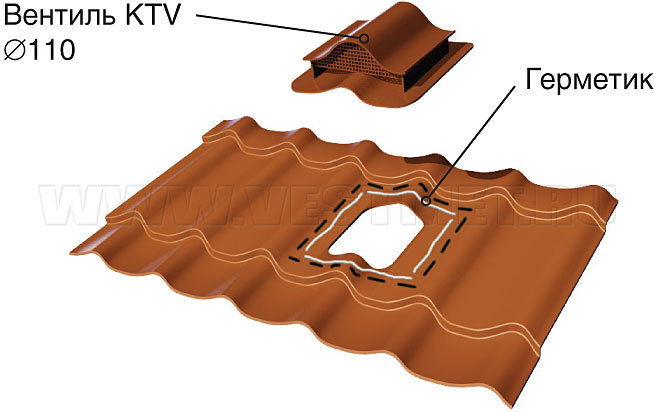

Монтаж вентиля KTV на металлочерепицу МП МонтеррейМонтаж производится только на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси, желательно не далее чем в 60 см от конька. Для обеспечения беспрепятственного движения воздуха от карниза до конька выходы вентиляции устанавливают в каждом стропильном пролете. Если под коньком устроен «холодный треугольник», выходы вентиляции можно устанавливать гораздо реже (из расчета один выход вентиляции на 60 кв. м кровли).

Для установки необходимо:

  • Очертить и вырезать отверстие в кровельном материале по шаблону.
  • Если применяется вентиль КТV Ø110, то по периметру отверстия необходимо нанести силиконовый герметик.
  • Для выхода вентиляции Металл Профиль дополнительная герметизация не требуется, т.к. бутиловый герметик уже нанесен.
  • Закрепить выход вентиляции Металл Профиль или вентиль КТV ∅110 к металлочерепице саморезами 4.8х28 (4.8х35).

В комплект с выходом вентиляции Металл Профиль входит подробная инструкция по монтажу на русском языке.

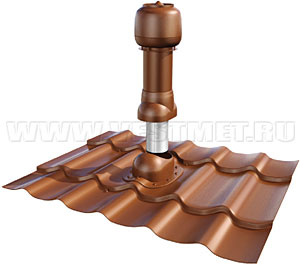

Монтаж выхода канализации и выхода вытяжки Vilpe на металлочерепицу МП Монтеррей

Монтаж производится только на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси.

Монтаж выхода канализации Монтаж выхода канализации
Монтаж выхода вытяжки Vilpe на металлочерепицу МП Монтеррей

Для установки необходимо:

  • Наметить место установки проходного элемента, просверлить отверстие в металлочерепице и гидроизоляции для определения места установки уплотнителя гидроизоляции.
  • Снаружи на верхней части волны металлочерепицы очертить и вырезать отверстие по шаблону проходного элемента.
  • Снять лист металлочерепицы.

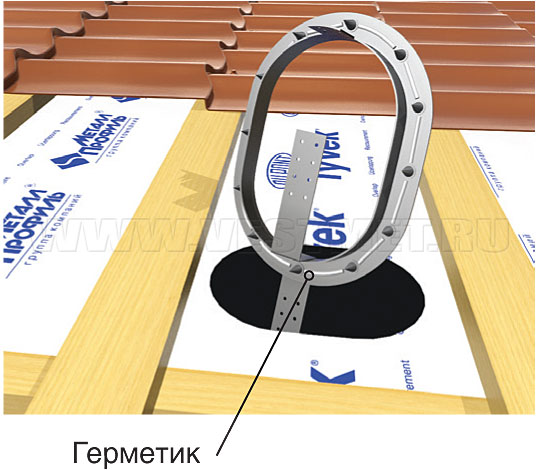

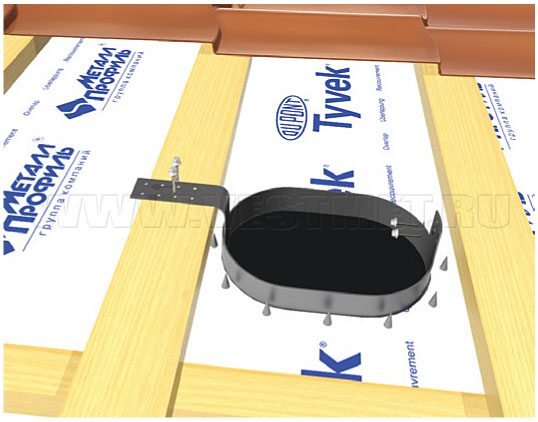

  • По метке в гидроизоляции очертить и вырезать контур отверстия под уплотнитель гидроизоляции.
  • Нанести герметик на уплотнитель гидроизоляции, установить его на гидроизоляцию и прикрепить саморезами к обрешетке.
  • Установить лист металлочерепицы на место.
  • Установить и закрепить проходной элемент к металлочерепице саморезами, предварительно нанеся герметик.
  • В проходной элемент вставить выход вытяжки или канализации, закрепив его саморезами к проходному элементу.
  • Соединить выход вытяжки с воздуховодом напрямую, а выход канализации – с канализационным стояком, используя гофрированную трубу.

В комплект выхода канализации и выхода вытяжки Vilpe входит подробная инструкция по монтажу.

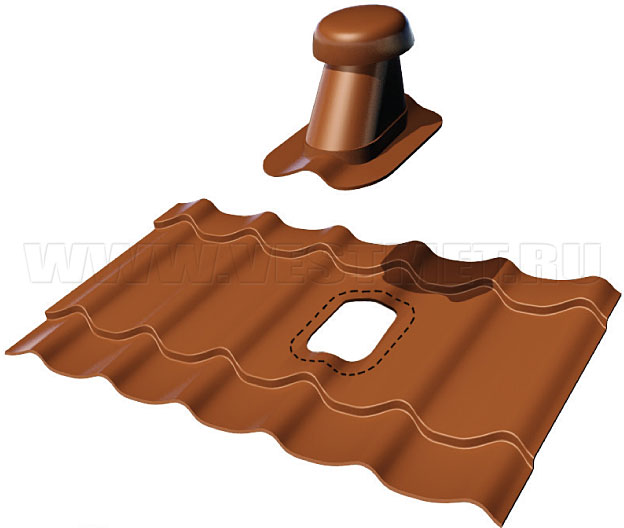

Монтаж выхода универсального Металл Профиль на металлочерепицу МП Монтеррей и профнастилы

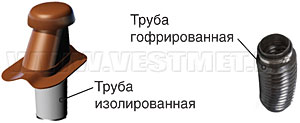

Труба изолированная Монтаж выхода универсального Металл Профиль

Выходы универсальные Металл Профиль используются в качестве вентиляции подкровельного пространства и выхода вытяжки.

Для установки выхода универсального Металл Профиль на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси необходимо:

  • Очертить и вырезать отверстие на металлочерепице по шаблону на уровне воздуховода.
  • Закрепить выход универсальный к металлочерепице саморезами, предварительно нанести герметик в случае отсутствия бутилового уплотнителя.
  • Если выход универсальный используется в качестве выхода вытяжки, то необходимо дополнительно использовать изолированную трубу.
  • Второй конец изолированной трубы соединяют с воздуховодом напрямую или через гофрированную трубу.
  • Место прохождения вентиляции через гидроизоляцию и пароизоляцию необходимо проклеить соединительной лентой СП-1, Tyvek® или Delta®.

Установка выхода универсального Металл Профиль Ø110/200 на профнастилы МП-20, С-21, НС-35 осуществляется аналогично.

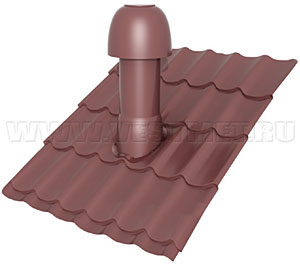

Монтаж выхода МП MAXI на металлочерепицу

Монтаж выхода МП MAXI на металлочерепицу

Выходы МП MAXI Ø110-125 используются в качестве вентиляции подкровельного пространства и выхода вытяжки. Высота вентиляционного выхода МП МАХI – 77 см. Высота над уровнем кровли – 50 см. Производится из ударопрочного полистирола.

Преимущества:

Простота монтажа: колпак в сборе (не нужно монтировать отдельно), проходной элемент имеет монолитную конструкцию, полностью повторяющую геометрию кровельного материала Металл Профиль и оборудован высококачественным уплотнителем, что обеспечивает:

  • Минимальный риск ошибок при монтаже.
  • Лучшую герметизацию.
  • Уменьшается время монтажа кровли.

Больший, по сравнению с аналогами, внешний диаметр делает конструкцию более прочной, что важно при лавинообразном сходе снега.

Для установки выхода МП MAXI Ø110-125 на металлочерепицу необходимо:

  • Очертить и вырезать отверстие на металлочерепице по шаблону на уровне воздуховода.
  • Закрепить проходной элемент МП MAXI к металлочерепице саморезами, предварительно нанести герметик в случае отсутствия бутилового уплотнителя.
  • Уникальное конструктивное решение позволяет использовать один и тот же проходной элемент на углы кровли 30-45° и 45-60° без применения каких либо других элементов. Это достигается элементарным поворотом нижнего элемента на 180° вокруг своей оси.
  • Свободный конец изолированной трубы соединяют с воздуховодом напрямую или через гофрированную трубу.
  • Место прохождения вентиляции через гидроизоляцию и пароизоляцию необходимо проклеить соединительной лентой СП-1, Tyvek® или Delta®.
Монтаж выхода МП MAXI Установка выхода МП MAXI Установка выхода МП MAXI

Установка выхода МП MAXI Ø110-125 на профнастилы МП-20, С-21, НС-35 осуществляется аналогично.

В комплект входят:

  • Труба.
  • Проходка с интегрированным колпаком.
  • Адаптер Ø125 – Ø110.
Монтаж вентиляционных элементов Установка вентиляционных элементов

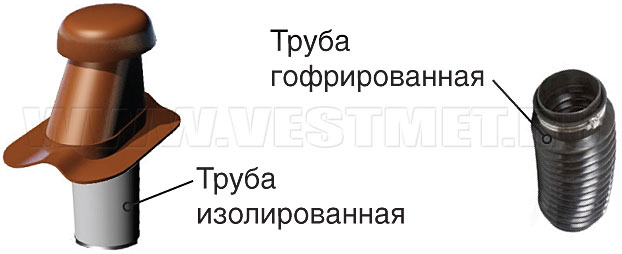

Изолированная труба

  • Контур трубы утеплен по всей длине.
  • Спроектирован специально для сурового климата.
  • Переходник 125мм/110мм.
  • Даёт возможность использования разных диаметров.
  • Входит в комплект.
  • Прост и удобен в монтаже.
