Металлочерепица Grand Line Kvinta Uno




Купить в интернет-магазине

Фото и цены

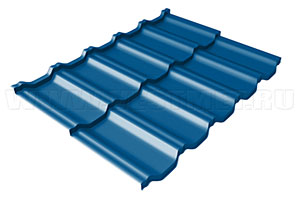

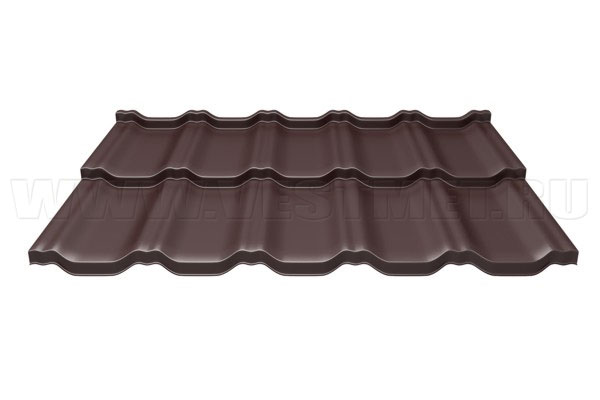

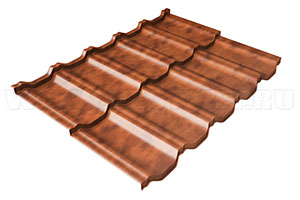

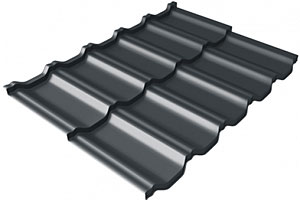

Фото листа металлочерепицы Kvinta Uno Kvinta Uno — модульная металлочерепица Grand Line. Ее профиль совпадает с Kvinta Plus. Она поставляется листами стандартного размера (2 волны).

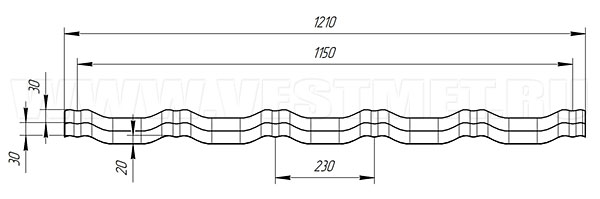

Чертеж металлочерепицы Kvinta Uno

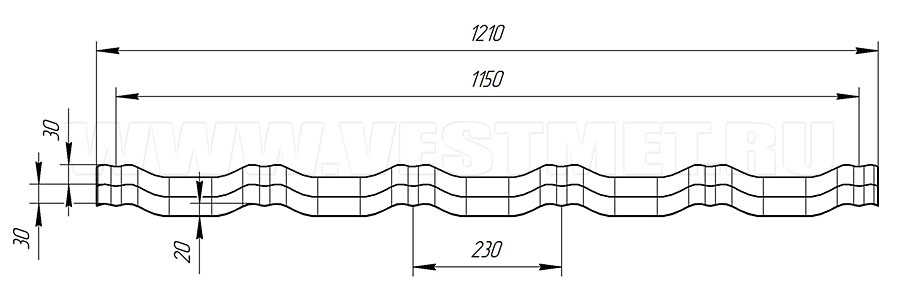

Чертеж металлочерепицы Grand Line Kvinta Uno

Преимущества

Увеличенная до 3 см ступенька делает покрытие более объемным, маскирует стыки.

Полезная ширина увеличена, а ширина поперечного перехлеста при монтаже уменьшена (используется меньше металла, уменьшается вес покрытия).

Модульный формат позволяет сократить количество отходов. Компания «Вестмет» рекомендует использовать Kvinta Uno при сложной геометрии крыши.

Геометрия точно совпадает с Kvinta Plus: модульную и стандартную металлочерепицу можно комбинировать.

Экономия при перевозке и хранении. Для транспортировки не нужен автомобиль с длинным кузовом. Материал поставляется на компактных поддонах. Перевозка возможна в микроавтобусе и в легковом автомобиле. Модульная металлочерепица складируется штабелями, на участке для этого нужно меньше места.

Простой монтаж. Небольшие по размеру листы легче поднимать на крышу, риск переломов, повреждений отсутствует. Устройство кровельного покрытия можно выполнить самостоятельно (достаточно одного человека). Технология монтажа — стандартная, на обрешетку с креплением кровельными саморезами.

Характеристики металлочерепицы Гранд Лайн Квинта Уно:

Высота ступеньки
30 мм
Высота волны
20 мм
Шаг ступени
350 мм
Общая ширина листа
1210 мм
Полезная ширина листа
1150 мм
Длина
720 мм
Металлочерепица Grand Line Kvinta Uno
цена от 406 руб./м2

Фото

Комплектующие

Ендова верхняя
Ендова верхняя
115x30x115
Ендова верхняя
Ендова верхняя
145*145
Ендова нижняя
Нижняя ендова
Заглушка конусная
Конусная заглушка
Заглушка торцевая
Торцевая заглушка
Конек полукруглый
Коньковый элемент
Малый полукруглый конек
Коньковый
элемент
малый
Планка примыкания
Планка
примыкания
к штробам
Карнизная планка
Карнизная
планка
Планка конька
Планка
плоского
конька
115*30*115
Планка конька
Планка
плоского
конька 190*190
(145*145)
Планка примыкания
Верхняя
планка
примыкания
Планка примыкания
Накладная
планка
примыкания
Планка примыкания
Нижняя
планка
примыкания
Планка снегозадержания
Усиливающая
планка
снегозадержания
Планка снегозадержания
Стандартная
планка
снегозадержания
Торцевая планка
Торцевая планка
Планка лобовая
Ветровая
(лобовая)
планка
Сегментная планка
Сегментная
планка торцевая
левая 30 мм
Сегментная планка
Сегментная
планка торцевая
правая 30 мм
Y-тройник
Y-тройник
полукруглого
конька

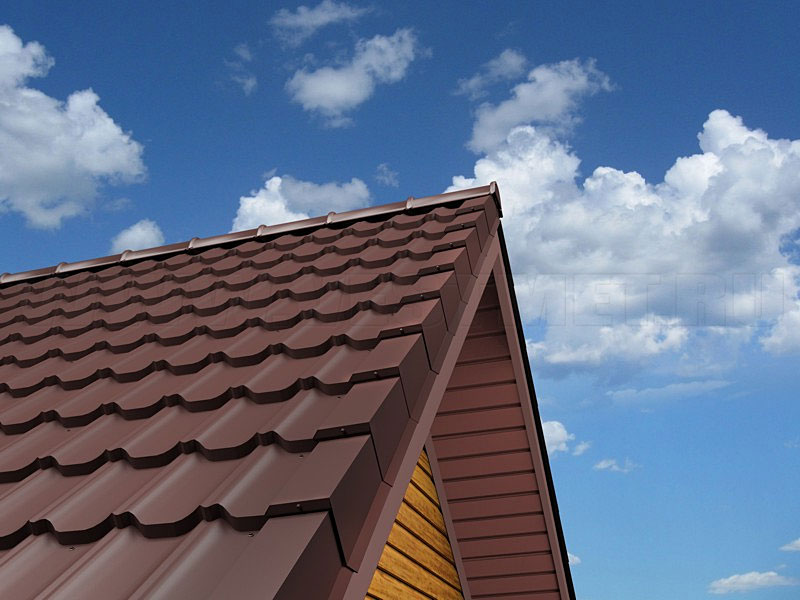

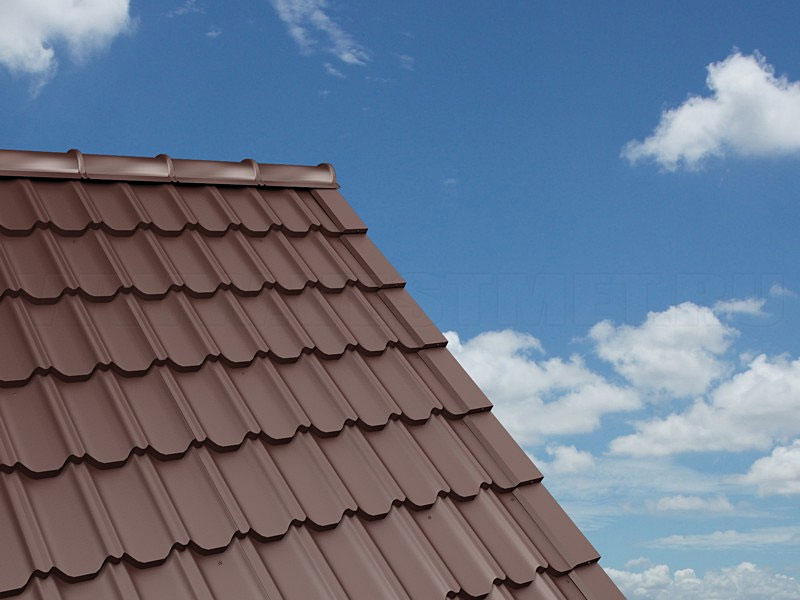

Торцевая сегментная планка

Используется как стандартная торцевая планка, но имеет более сложную геометрию. Сегменты соответствуют профилю металлочерепицы, формируют объемный край фронтона, и имитация черепичной кладки становится более точной. Сегментную торцевую планку устанавливают от карниза к коньку. Она может быть левой или правой. Поставляется с тем же покрытием и в том же цвете, что и металлочерепица.

Ширина накрывающая
105 мм
Ширина фронтонная
от 100 мм до 130 мм
Длина
350 мм

Рекомендации по монтажу

Укладку листов можно выполнять в любом направлении (от левого или от правого края ската), она может выполняться рядами по горизонтали или вертикали.

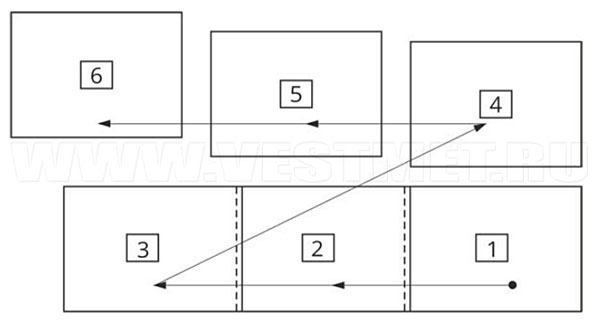

Укладка листов

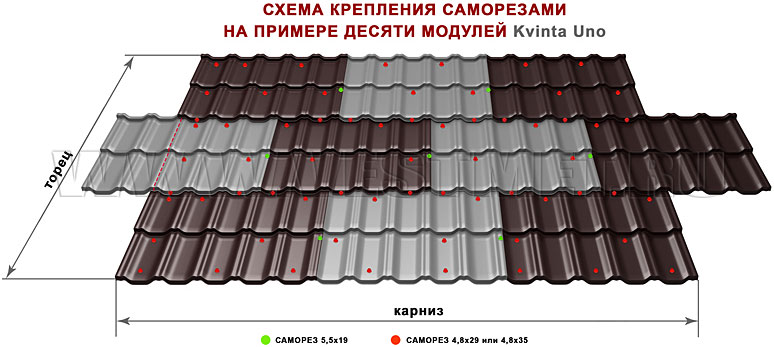

Листы дополнительно крепят между собой саморезами по металлу 5,5х19. Их вкручивают в торец ступеньки верхней волны в центр гребня или прогиба с чередованием, показанным на рисунке зелеными точками.

Рекомендуемые точки крепления
