Инструкция по монтажу металлочерепицы Руукки Адамант и Монтеррей

Получение товара

При получении товара проверьте его соответствие заказу, наличие всех позиций, указанных в уведомлении об отправке. В случае выявления несовпадений либо повреждений товара необходимо сделать об этом отметку в товарно-транспортной накладной. Обо всех несоответствиях следует незамедлительно сообщить в компанию Вестмет. Информация о выявленных недостатках должна быть предоставлена не позднее 8 дней после доставки товара.

При монтаже покрытия следует руководствоваться приведенной ниже инструкцией. Компания не несет ответственности за повреждение изделий в результате их неправильного монтажа.

Разгрузка, хранение и перемещение Ruukki Adamante, Monterrey

При разгрузке металлочерепицу укладывают на ровную поверхность (поддоны, застеленные картоном или другим материалом). Таким образом в упакованном или распакованном виде, листы можно хранить в течение месяца. При необходимости более длительного хранения металлочерепицу укрывают и располагают на наклонной поверхности. Скапливающаяся между листами влага будет стекать вниз или испаряться.

При разгрузке и перемещении металлочерепицы следует избегать трения листов друг о друга. При этом листы держат за стыковочный край. Поднимать покрытие на кровлю рекомендуется при помощи подъемного механизма.

Инструменты для монтажа металлочерепицы Ruukki Adamante, Monterrey

Листы металлочерепицы поставляются уже разрезанными в соответствии с заданными размерами. При устройстве вальмовой кровли, наличии ендов, вытяжных труб и других особенностей конструкции кровли, разрезание листов осуществляется на стройплощадке. Для этого используют инструменты, при работе с которыми не происходит нагревание металла: ручную дисковую пилу для резки металлических листов, лобзик, ножницы, высечную машину и др.

Важно: запрещено использовать для резки листов угловую шлифовальную машину с отрезным кругом. В случае ее применения, гарантия на покрытие листов металлочерепицы аннулируется.

Кроме того, для работы потребуются рулетка и шуруповерт.

Во избежание повреждения стальной стружкой поверхности листов, перед началом работы их следует накрыть. Оставшуюся после резки стружку аккуратно удаляют при помощи щетки. Все царапины и порезы рекомендуется закрасить подходящей по цвету краской для удаления дефектов.

Техника безопасности

Во время проведения работ необходимо соблюдать все требования техники безопасности.

Работы должны проводиться в защитных перчатках и спецодежде. Следует соблюдать особую осторожность при обращении с острыми углами и краями материала.

Запрещается находиться под листами, упаковками металлочерепицы при их разгрузке и перемещении. Необходимо следить за состоянием подъемных канатов, их надлежащим закреплением и соответствием весу поднимаемых материалов. Не следует поднимать и перемещать листы при сильном ветре.

При передвижении по крыше следует соблюдать осторожность, использовать предохранительный канат. Ходить по кровле нужно в обуви с мягкой подошвой.

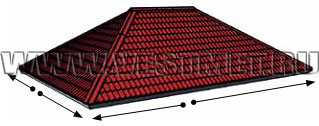

Контроль замеров основания кровли

Листы металлочерепицы укладывают под углом 90° к карнизам.

Перед началом монтажа кровельного покрытия нужно проверить, ровная ли крыша. Необходимо сделать замеры по диагонали, проверить прямолинейность карнизов и конька. При возникновении сложностей обратитесь к специалистам компании Вестмет.

Заказ

Расчет необходимого количества материала осуществляется на основании предоставленных заказчиком замеров. Точные размеры кровли можно найти в чертежах проекта. Можно также сделать расчет по упрощенному чертежу с указанием основных размеров.

Важно: длину кровельного ската (L) или листа металлочерепицы измеряют от середины конька до внешнего края карнизной планки. Для получения более точных размеров длину поверхности кровли рекомендуется измерять в нескольких местах.

Подготовка основания

Подготовка основания

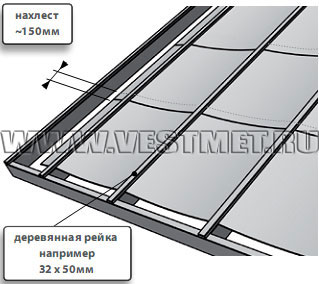

Гидроизоляционный слой

Гидроизоляционный материал укладывают поверх стропил параллельно карнизам. Начинают укладку от карнизов и постепенно двигаются к коньку. С торцов и в районе карнизов он должен выступать не менее чем на 20 см за край стены.

Гидроизоляционную мембрану предварительно фиксируют к стропильным фермам при помощи скоб. Она должна свободно провисать между стропилами. Окончательное закрепление материала осуществляется деревянными рейками (32 × 50 мм), которые укладывают вдоль стропил поверх гидроизоляционного слоя.

В районе конька гидроизоляционный материал укладывают так, как указано на детальных чертежах в инструкции по монтажу. При возникновении сложностей следует обратиться к специалистам компании «Вестмет». Они предложат оптимальное решение для конкретного типа конька.

Гидроизоляционный материал следует укладывать с горизонтальным нахлестом около 15 см. При необходимости наращивания материала в длину, нахлесты должны располагаться в районе стропил и быть не менее 10 см шириной.

Обрешетка

Обрешетка кровли

Для устройства обрешетки на крышах с шагом между стропилами 900 или 1200 мм применяются деревянные рейки 32×100 мм. Нижняя рейка должна быть примерно на 10 мм толще остальных реек.

Монтаж обрешетки начинают от того карниза, с которого будет начинаться укладка кровельного покрытия. Это имеет значение в случае ступенчатых карнизов, когда необходимо обеспечить совмещение рисунка профилей.

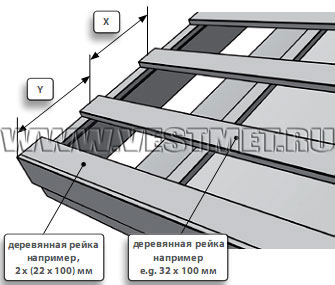

Ширина шага между рейками обрешетки зависит от вида кровельного покрытия.

Y - расстояние между наружной стороной крайней рейки и центром второй рейки обрешетки.
X - расстояние между центрами последующих реек.

Изделие Y (мм) X (мм)
Adamante 300 350
Decorrey 350 400
Elite 350 400
Monterrey 300 350
Монтаж торцевых и карнизных реек

Торцевые и карнизные рейки

Торцевые рейки закрепляют поверх реек обрешетки так, чтобы их верхний край находился на одном уровне с профилем. Для металлочерепицы Adamante высота выступа торцевой планки (Z) должна составлять 55 мм.

Карнизные рейки фиксируются к торцам стропил.

Изделие Z (мм)
Adamante 55
Decorrey 28
Elite 60
Monterrey 39

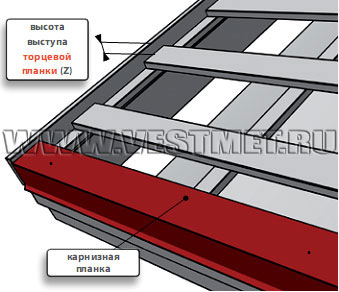

Монтаж – карнизные планки

Монтаж карнизных планок

До начала монтажа листов металлочерепицы, на крайнюю рейку обрешетки устанавливают карнизные планки. Их укладывают внахлест (ширина нахлестов приблизительно 10 см) и закрепляют оцинкованными болтами или саморезами.

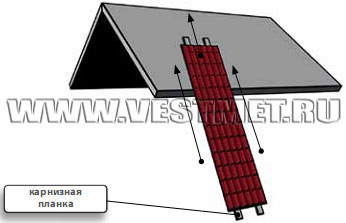

Подъем листов металлочерепицы Adamante, Monterrey

При подъеме длинные листы металлочерепицы нужно держать не за концы, а за боковые края. Следует избегать трения листов друг о друга. Листы кровельного покрытия рекомендуется поднимать по наклонным опорам. При этом их держат за оба края и толкают снизу наверх. Во время подъема листов на кровлю под ними ходить запрещено.

Способ и порядок монтажа Способ и порядок монтажа

Порядок монтажа

Листы металлической черепицы можно укладывать как слева направо, так и справа налево. На крутых кровельных скатах и при работе с длинными листами удобнее осуществлять укладку слева направо. При этом приподнимают край предыдущего листа и укладывают под него следующий. Так предыдущий лист будет поддерживать последующий и препятствовать его падению во время монтажа.

Как правило, на двухскатной кровле укладку листов начинают от торца. Вальмовую кровлю начинают укрывать от вальмы. Выравнивание листов осуществляется относительно карнизов, а не торцов.

Специалисты компании Вестмет рекомендуют начинать монтаж с длинных листов, поскольку их легче выравнивать относительно карниза (под прямым углом).

Закрепление листов Закрепление листов

Крепеж

Закрепление листов

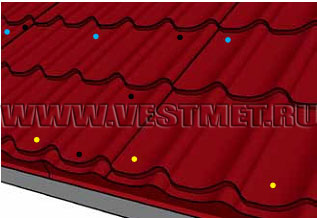

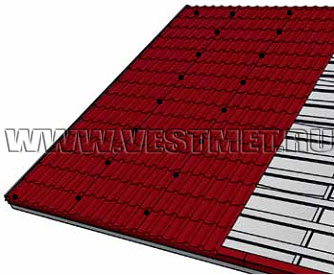

Листы металлочерепицы Adamante фиксируют к деревянной обрешетке при помощи саморезов 4.8×28 мм. Крепежи располагают в основании волны под краем рисунка профиля.

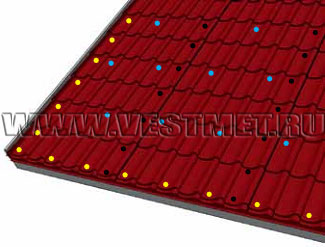

Листы начинают закреплять от торца, двигаясь снизу вверх и в сторону. Крепежи устанавливают через каждые две волны по горизонтали и под каждым вторым краем рисунка профиля по вертикали.

У свесов и в местах нахлестов листы закрепляют под каждым краем рисунка профиля.

В районе карнизов крепежи устанавливают на каждом втором основании волны.

При таком порядке крепления обеспечивается надлежащая фиксация листов, герметичность и привлекательный внешний вид кровельного покрытия.

Монтаж листов

Монтаж листов металлочерепицы Адамант, Монтеррей

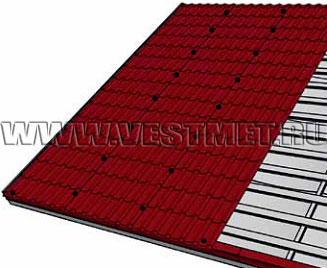

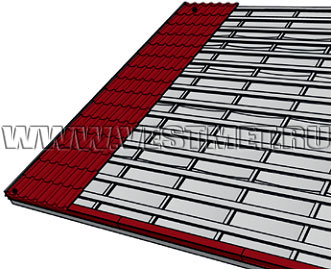

Первый лист укладывают так, чтобы оставался свес на карниз шириной 40-45 мм. Его фиксируют одним саморезом в районе карниза и временно закрепляют около конька.

Монтаж листов

Второй и третий листы укладывают внахлест и скрепляют между собой.

Крепежи в местах нахлестов устанавливают под каждым вторым краем рисунка профиля. Листы кровельного покрытия при этом не фиксируют к обрешетке.

Монтаж листов

Убирают временный саморез около конька и выравнивают скрепленные листы относительно карниза. Для контроля делают замеры ширины свеса листов в правом и левом углах (если эти расстояния равны 40-45 мм).

Выровненные листы закрепляют к основанию у карниза одним саморезом.

Листы окончательно закрепляют к обрешетке согласно инструкции по монтажу.

Аналогично монтируют последующие листы.

Монтаж листов

Важно: крепежи устанавливают в верхнюю часть рисунка профиля только в районе карнизов.

После окончания монтажа листов удаляют с их поверхности оставшуюся стружку с помощью мягкой щетки. При необходимости подкрашивают поверхность кровельного покрытия подходящей краской.

Наращивание листов

Наращивание листов

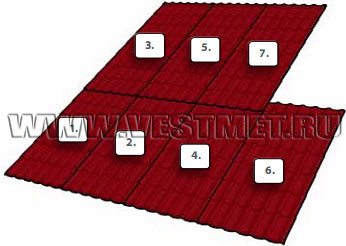

Наращивание кровельных листов в длину осуществляют в порядке, указанном на рисунке.

Наращивание листов

При этом необходимо следить за точным совмещением рисунков профиля нижнего и верхнего листов. Ширина нахлестов должна составлять не менее 150 мм. На стыках листы закрепляют в основании волны под краем рисунка профиля.

Важно: При наращивании листов металлической черепицы Adamante в районе нахлестов их закрепляют над краем рисунка профиля либо непосредственно через край рисунка. Это позволяет скрыть шляпки саморезов и обеспечивает аккуратный и привлекательный вид кровли.

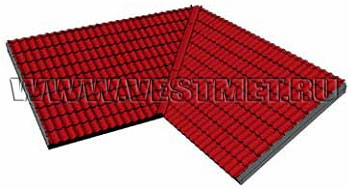

Установка ендовы

Ендова

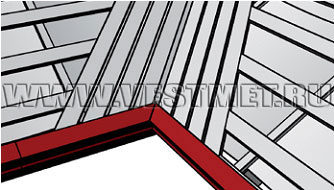

В ендовах металлочерепицу укладывают на сплошную обрешетку.

Доски основания должны находиться на одном уровне с остальными досками обрешетки. Между ними оставляют вентиляционные зазоры шириной около 20 мм.

Карнизную планку обрезают по форме ендовы и закрепляют в ее нижнем углу.

Установка ендовы

Вдоль ендовы укладывают угловой лист и фиксируют его оцинкованными болтами. При необходимости наращивания последующие угловые листы укладывают внахлест. Ширина нахлестов должна составлять не менее 200 мм. Места стыков рекомендуется обработать герметиком.

Нижний край углового листа отрезают по карнизам.

На листе ендовы отмечают ориентировочные линии для укладки кровельных листов. Минимальное расстояние между линиями составляет 200 мм. Лист ендовы должен выступать не менее чем на 250 мм за край листов кровельного покрытия.

Установка ендовы

С универсального уплотнителя снимают защитную пленку и укладывают его на угловой лист ендовы. Уплотнитель располагают параллельно ориентировочным линиям на расстоянии около 30 см в стороны от них.

Установка ендовы

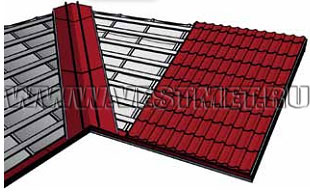

Вначале осуществляют монтаж всех листов, которые не требуют подрезки.

Установка ендовы

Подходящие к ориентировочной линии листы укладывают следующим образом. Отмечают на обрешетке участок под лист. Параллельно карнизу отмечают ориентир от точки пересечения края листа с ориентировочной линией до места нахлеста.

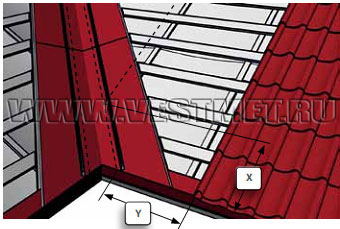

Делают замеры: от нижней точки ориентировочной линии до края листа (Y) и от ориентира в месте нахлеста до карниза (X).

Установка ендовы

Переносят замеры на лист кровельного покрытия и в соответствии с ними обрезают угол листа.

Установка ендовы

Обрезанный лист укладывают поверх листа ендовы. Его срез должен находиться точно на ориентировочной линии. Лист фиксируют при помощи саморезов.

Установка ендовы

Аналогично осуществляют укладку кровельных листов по всей длине ендовы.

После окончания монтажа с покрытия удаляют оставшуюся стружку при помощи мягкой щетки. При необходимости подкрашивают поврежденную поверхность подходящей краской.

Торцевая планка

Накладки

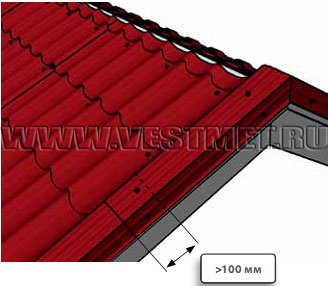

Торцевая планка

Монтаж торцевых планок начинают от карниза по направлению к коньку. Их крепят к торцевой доске поверх листов кровельного покрытия при помощи саморезов. Шаг между крепежами составляет 300-800 мм. Планки устанавливают внахлест, ширина нахлеста должна быть не менее 100 мм. При необходимости планку обрезают у конька.

Важно: край торцевой планки должен выходить за первый рисунок профиля кровельного листа.

Коньковый уплотнитель

Коньковый уплотнитель

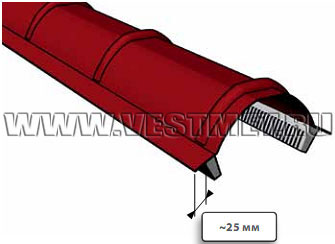

С универсального уплотнителя снимают защитную пленку и прикрепляют его к коньку на расстоянии примерно 25 мм от краев.

Важно: не следует закреплять коньковую планку саморезами через уплотнитель.

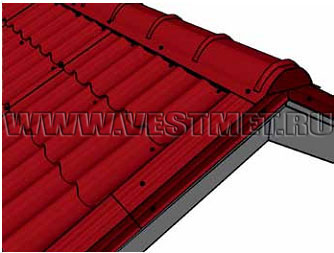

Коньковая планка

Коньковая планка

Коньковую планку закрепляют саморезами к листам кровельного покрытия через каждые две волны. Ширина нахлеста между коньковыми планками должна составлять не менее 100 мм.

Уход за кровлей Ruukki Adamante, Monterrey

Ежегодный уход

Для обеспечения оптимальных условий эксплуатации и длительного срока службы кровли необходимо регулярно проверять ее состояние. Как правило, металлочерепица хорошо очищается дождевой водой. Оставшиеся листья, ветки, мусор нужно 1-2 раза в год убирать вручную. Особое внимание при этом следует обращать на ендовы и систему водостока.

Очищение поверхности кровли Ruukki Adamante (Руукки Адамант), Monterrey

Поверхность металлочерепицы очищают при помощи воды и мягкой щетки. Для удаления загрязнений можно использовать также промывные аппараты, работающие под давлением не более 50 бар. Стойкие пятна удаляют с помощью специальных моющих средств для очистки красочных поверхностей. Информацию о применении конкретного моющего средства можно получить из инструкции или у производителя. Некоторые пятна удаляются тканью, смоченной уайт-спиритом. Моющие средства смывают с поверхности кровельного материала в направлении от конька к карнизу. Водосточные трубы, желоба и воронки очищают от мусора и промывают водой.

Уборка снега

На гладкой поверхности металлочерепицы не задерживается большое количество снега. Обычно снеговые нагрузки не превышают допустимые нормы. Если все-таки накапливается значительное количество снега (например, на кровлях с небольшим углом наклона), то его аккуратно убирают щеткой или неострой деревянной лопатой. При этом следует оставлять на кровле защитный слой снега толщиной не менее 5 см.

Ежегодно необходимо проверять следующие позиции:

  • Состояние вентиляционной системы кровельной конструкции.
  • Состояние и крепление элементов водосточной системы.
  • Состояние и крепеж элементов безопасности кровли.
  • Состояние и надежность выходов на кровлю.
  • Состояние уплотнителей и саморезов.
  • Состояние красочного слоя элементов кровельного покрытия.

По мере необходимости следует очищать поверхность кровли от снега, загрязнений, листвы, веток и другого мусора.

Деталировочные чертежи

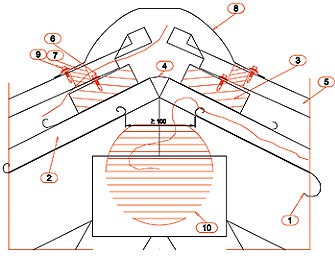

Конек Конек
1. Гидроизоляция (вентиляционный зазор у конька ≥100 мм)
2. Деревянная рейка, например 32 х 50 мм
3. Обрешетка, например 32 х 100 мм
4. Слой гидроизоляции, ширина ~400 мм
5. Кровельный лист
6. Саморез
7. Универсальный уплотнитель
8. Коньковая накладка круглая
9. Саморез
10. Вентиляция (при необходимости)

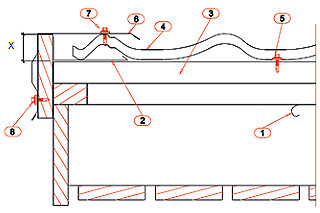

Торец Торец
1. Гидроизоляция
2. Нижняя накладка (при необходимости)
3. Обрешетка, например 32 х 100 мм
4. Кровельный лист
5. Саморез
6. Торцевая планка
7. Саморез (k300-k800мм)
8. Саморез (~k1000мм)
X = Adamante 55 мм
Decorrey 28 мм
Elite 60 мм
Monterrey 39 мм
Верхний карниз Верхний карниз
1. Гидроизоляция
2. Обрешетка, например 32 х 100 мм
3. Саморез
4. Кровельный лист
5. Универсальный уплотнитель
6. Саморез
7. Накладка на верхний карниз
8. Саморез
9. Деревянная рейка, например 32 х 50 мм

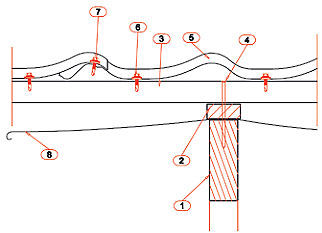

Свес кровли Свес кровли
1. Стропильная нога
2. Деревянная рейка, например 32 х 50 мм
3. Обрешетка, например 32 х 100 мм
4. Гвоздь
5. Кровельный лист
6. Саморез
7. Саморез (при выравнивании листов относительно карнизов закрепите на каждой второй краем волны у края рисунка профиля)
8. Гидроизоляция
Карниз Карниз
1. Гидроизоляция
2. Деревянная рейка, например 32 х 50 мм
3. Обрешетка, например 32 х 100 мм
4. Карнизная планка
5. Кровельный лист
6. Саморез
7. Саморез
8. Деревянная накладка, например 22 х 50 мм

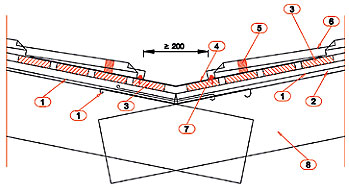

Ендова Ендова
1. Гидроизоляция (нижний слой гидроизоляции уложен вдоль ендовы, слои гидроизоляции поверхности кровли уложены внахлест)
2. Деревянная рейка, например 32 х 50 мм
3. Доска ендовы, например 32 х 100 мм
4. Ендова
5. Универсальный уплотнитель
6. Лист кровельного покрытия
7. Саморез
8. Продольный брус кровли
