Инструкция по монтажу металлочерепицы Руукки Финнера

Получение товара

При получении металлочерепицы Финнера нужно убедиться в том, что доставленная партия соответствует заказу, а отмеченные в уведомлении об отправке позиции содержатся в полученной партии. При выявлении каких-либо ошибок, несовпадений, а также при обнаружении повреждений, появившихся в ходе доставки товара, следует сделать отметку в транспортной накладной и сразу сообщить в компанию Вестмет. О всех недостатках полученной партии нужно сообщить в течение 8 дней после ее поставки.

Производитель не несет ответственности за расходы, которые касаются замены изделий, установленных способом, отличным от требований данной инструкции.

Разгрузка и перемещение листов металлочерепицы Finnera

В ходе разгрузки отдельных листов специалисты компании Вестмет рекомендуют держать их при подъеме за стыковочный край. Кроме того, нужно следить, чтобы они не терлись друг об друга. Листы металлочерепицы рекомендуется укладывать на европоддон. При его отсутствии можно использовать лист фанеры или другой подобный материал с ровной поверхностью, размер которого равен или превышает размер листа металлочерепицы.

В хороших условиях стапели листов кровельного покрытия можно хранить в упаковке или без нее в течение месяца. Если срок хранения больше, то стапели нужно укрыть и установить на наклонной поверхности, чтобы скапливающаяся вода стекала.

При использовании помостов или лестниц рекомендуется поднимать листы металлочерепицы в стапелях по 3 листа (масса 3 листов примерно 13 кг). Перед подъемом следует определить необходимое количество листов для конкретного участка кровли и уложить их в стапель. Также для доставки листов металлочерепицы на кровлю можно применять подъемные механизмы.

Размеры листов Ruukki Finnera

Листы металлочерепицы Финнера имеют стандартный размер. Вместе с тем при устройстве кровли сложной формы или при наличии на ней вытяжных труб листы кровельного покрытия разрезают на стройплощадке. Для этого подойдут ручная дисковая пила для резки стальных листов, ножницы по металлу, высечная машина, лобзик, а также другой инструмент, использование которого не приводит к нагреванию металлочерепицы.

Запрещается применять для резки листов угловую шлифовальную машину с отрезным кругом. Ее использование автоматически аннулирует гарантию, распространяющуюся на поверхность металлочерепицы Финнера.

Кроме указанного ранее инструмента также потребуется шуруповерт и рулетка. Перед выполнением работы лист металлочерепицы следует накрыть, чтобы не повредить его поверхность стальной стружкой. Обрезки и другие отходы, образовавшиеся после сверления или резки нужно аккуратно удалить щеткой. При возникновении царапин на поверхности листов их следует подкрасить подходящей краской.

Техника безопасности

Все работы необходимо выполнять в защитной одежде и перчатках. Следует проявлять особую осторожность при контакте с острыми краями и углами металлочерепицы. Брать листы рекомендуется за передний замятый край, что позволит не только избежать контакта с острыми углами, но и надежно удерживать металлочерепицу.

Запрещается проходить под листами (упаковками) при их перемещении. Подъемные канаты должны соответствовать массе поднимаемых листов, быть в хорошем состоянии и надежно закреплены. Специалисты компании Вестмет не рекомендуют перемещать металлочерепицу при сильном ветре. Выполнять работы на крыше нужно с большой осторожностью, используя обувь с мягкой подошвой и страховочный канат.

Контроль замеров

Листы металлочерепицы монтируют под прямым углом к карнизам. Перед началом работ необходимо проверить, ровная ли поверхность кровли, ее размеры по диагонали, прямолинейность конька и карнизов. При возникновении затруднений следует обратиться в отдел технической поддержки.

Заказ

Заказ Finnera

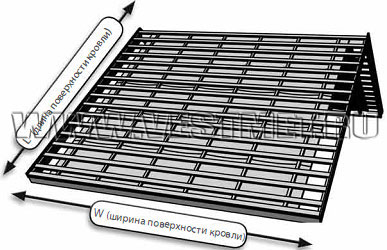

Металлочерепица Финнера продается листами стандартного размера. Это значительно облегчает определение необходимого количества материала, его покупку, доставку и монтаж. Для подсчета количества листов кровельного покрытия можно воспользоваться приведенными ниже формулами или помощью специалистов компании «Вестмет», сообщив соответствующие параметры кровли. Их можно найти на чертеже конструкции. Кроме того, можно подготовить упрощенный рисунок с наиболее важными размерами.

Расчет количества листов металлочерепицы Финнера по горизонтали (Х)

1. Х = (W – 50 мм) / 1140 мм,

где W – ширина поверхности кровли.

Полученный результат округляют до ближайшего целого значения и используют для определения общего количества листов.

Расчет количества листов металлочерепицы Финнера по вертикали (Y)

2. Y = L / 658 мм,

где L – длина поверхности кровли.

Полученный результат округляют до ближайшего целого значения и используют для определения общего количества листов.

Подсчет общего количества листов (Z)

3. Z = X * Y.

Из-за округления получаемых при расчетах результатов какое-то количество листов металлочерепицы может быть не использовано.

Сотрудники компании «Вестмет» окажут квалифицированную помощь при подсчете необходимого количества листов и определении модели планок и доборных элементов. Для этого потребуется сообщить им ширину поверхности кровли (W) и длину поверхности кровли (L).

Пример расчета необходимого количества листов металлочерепицы Финнера

Исходные данные

W (ширина поверхности кровли) = 10000 мм;
L (длина поверхности кровли) = 4500 мм.

Решение

1. Х = (10000 – 50 мм) / 1140 мм =8,728 = 9 (с учетом округления).
2. Y = 4500 мм / 658 мм = 6, 838 = 7 (с учетом округления).
3. Z = 9 * 7 = 63.
Таким образом, для всей поверхности кровли потребуется 63 листа.

Подготовка основания

Подготовка основания

Гидроизоляция

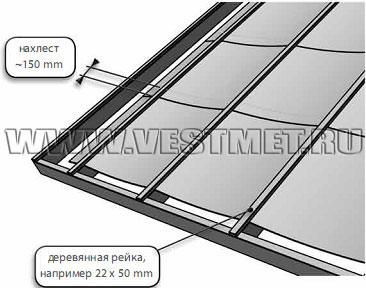

Гидроизоляцию необходимо укладывать горизонтально поверх стропильных ферм, начиная от карнизов. Гидроизоляционный материал должен выступать за край стены у карнизов и с торцов минимум на 200 мм. Для завершающего крепежа используют деревянные рейки (например, размером 25 х 50 мм для обеспечения вентиляции). Их укладывают вдоль стропильных ферм на гидроизоляцию. При этом необходимо, чтобы гидроизоляционный материал свободно провисал между стропильными фермами.

У конька гидроизоляционный слой укладывают в соответствии с инструкцией по монтажу. При появлении затруднений необходимо обратиться в отдел технической поддержки, специалисты которого окажут помощь в решении проблем с учетом типа конька.

Слои гидроизоляционного материала необходимо укладывать с нахлестом 150 мм по горизонтальным швам. В длину гидроизоляционное полотно наращивают по стропильным фермам с нахлестом не менее 100 мм.

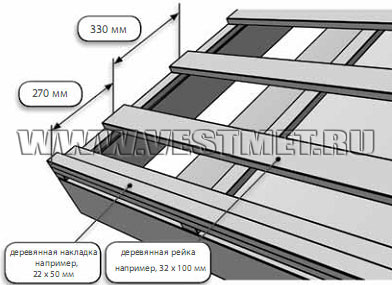

Обрешетка и деревянная рейка

Обрешеткой для кровель, имеющих стропильные фермы с шагом 900 и 1200 мм, служат деревянные рейки размером 32 х 100 мм или вентилируемые стальные рейки. Потребную толщину обрешетки можно узнать у своего проектировщика.

Перед монтажом металлочерепицы Финнера нужно над нижней кровельной рейкой установить деревянную рейку (например, размером 22 х 50 мм).

При ступенчатых карнизах установку обрешетки необходимо начать от карниза, с которого будет начат монтаж металлочерепицы. Причем нужно учитывать совмещение рисунка кровельных листов и кратность длине волны.

Расстояние от внешней поверхности крайней рейки обрешетки до середины второй ее рейки должно быть 270 мм,а межцентровое расстояние последующих реек – 330 мм.

Монтаж крайней рейки обрешетки

При монтаже листов кровельного покрытия необходимо добиться, чтобы верхний край крайней рейки обрешетки был выше всей обрешетки кровли примерно на 52 мм. К крайней рейке фиксируют торцевые планки.

Монтаж – карнизные планки

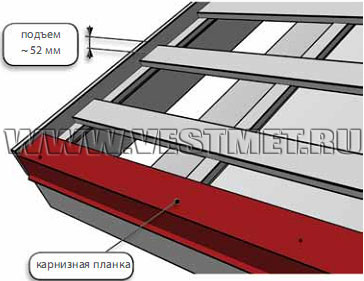

Перед установкой листов кровельного материала нужно смонтировать карнизные планки. Их выравнивают, а затем фиксируют саморезами к крайней рейке обрешетки.

Подготовка основания
Подготовка основания

Подъем и укладка листов

Подъем и укладка листов

Брать листы кровельного материала необходимо за передний ступенчатый край. Это позволит не только избежать контакта с острыми углами, но и надежно удерживать металлочерепицу. При использовании помостов или лестниц специалисты компании Вестмет рекомендуют поднимать листы кровельного материала в стапелях по 3 штуки (их масса около 13 кг). Перед подъемом нужно определить, какое количество листов потребуется для конкретного участка кровли, и уложить их в стапель. Для доставки металлочерепицы на кровлю допускается применять подъемные механизмы.

Внимание! В ходе укладки листов металлочерепицы необходимо надежно крепить их на кровле. Незакрепленные листы представляют серьезную опасность, так как их падение может повлечь за собой тяжелые травмы.

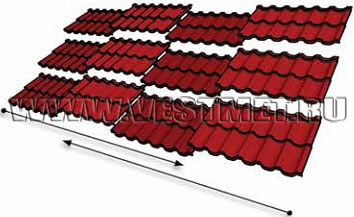

Способ и порядок монтажа металлочерепицы Ruukki Finnera

Способ и порядок монтажа

Листы металлочерепицы Финнера необходимо укладывать по очереди: вначале верхний, затем нижний, двигаясь при этом по направлению слева направо или наоборот. Все последующие ряды укладывают таким же способом по направлению от карниза к коньку (сверху – снизу – сверху – снизу).

Соединение саморезами

Соединение саморезами

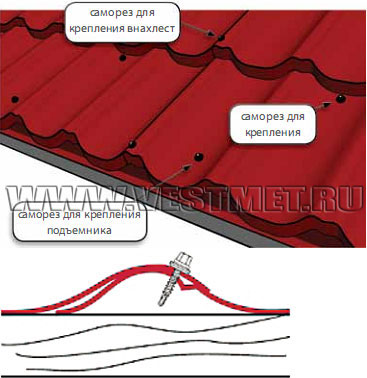

Расположение саморезов

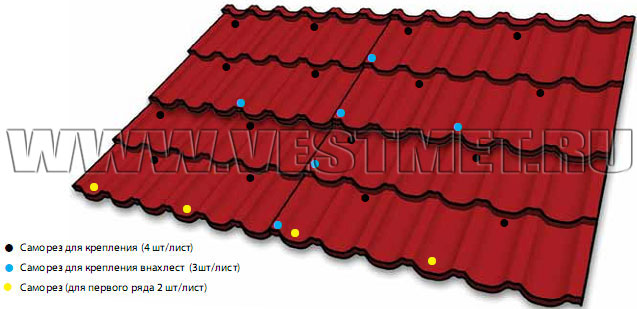

Лист кровельного материала фиксируют к обрешетке саморезами под передней ступенькой профиля в местах прогиба волны. Для деревянной обрешетки подойдут саморезы размером 4,8 х 28 мм.

На стыке внахлест листы фиксируют саморезами через гребень волны профиля. Далее необходимо ввернуть еще один саморез для крепления внахлест в середине листа (см. рисунок).

Первый ряд кровельных листов крепят под углом в бок волны профиля (см. рисунок, где показан торцевой перехлест).

Рекомендации по установке и фиксации листов металлочерепицы были разработаны с учетом подъемной силы ветра, которая может возникнуть на карнизах, теплового движения в центральных зонах, герметичности соединений кровельных листов и их внешнего вида.

Соединение саморезами

План монтажа листов

План монтажа листов

Перед началом установки металлочерепицы Финнера, следует воспользоваться формулой, представленной ниже, чтобы определить место для монтажа первого листа. Кроме того, также можно рассчитать расстояние от торца для укладки первого листа. В результате не потребуется отрезать для отступа часть последнего листа в ряду. Так как по форме листы одинаковы, то последний лист в ряду укладывают внахлест на соответствующее количество волн профиля.

Оставшееся расстояние между крайней рейкой обрешетки и краем листа накрывают торцевой планкой, поэтому данное расстояние не должно превышать ширину этой планки.

Формулы для расчета точки установки первого листа металлочерепицы

1. А = (W – 50 мм) / 190 мм,
где А – коэффициент, используемый в пункте 2 формулы (округляют до ближайшего целого);
W – ширина поверхности кровли.
2. В = ((W – 50 мм) / 190 мм – А) * 95,
где В – расстояние от торца до точки начала укладки листа (такое же расстояние нужно оставить в конце поверхности кровли);
W – ширина поверхности кровли;
А – коэффициент, полученный в пункте 1 формулы.

Пример расчета отступа от края кровли

Исходные данные

W (ширина поверхности кровли) = 10000 мм.

Решение

1. А = (10 000 мм – 50 мм) / 190 мм = 52,368 = 52 (с учетом округления).
2. В = ((10 000 мм – 50 мм) / 190 мм – 52) * 95 мм = 35 мм.
Таким образом, необходимо начинать укладку листов металлочерепицы, отступив от торца кровли на 35 мм.

Монтаж металлочерепицы Ruukki Finnera

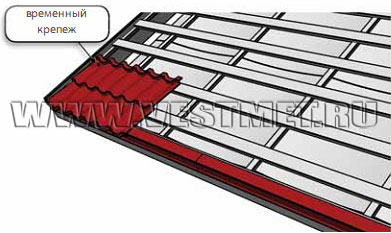

Монтаж листов

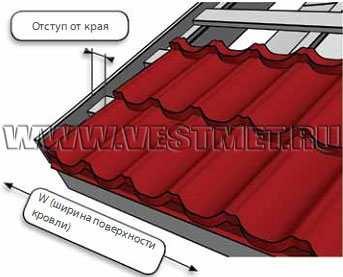

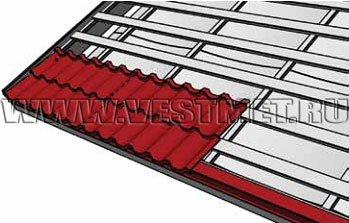

Устанавливать первый лист металлочерепицы следует с отступом от торца кровли, величина которого определяется по формуле, приведенной ранее.

Первый лист фиксируют со стороны начала монтажа металлочерепицы, оставляя свес на карниз. Его укладывают на обрешетку, временно закрепляя саморезом в верхнем левом углу под ступенькой профиля в месте примыкания листа и обрешетки.

Монтаж листов

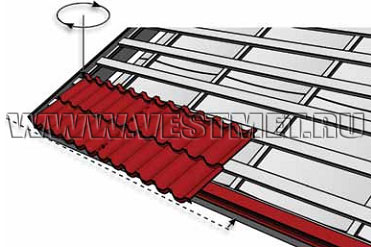

Второй лист укладывают на первый внахлест с боковой стороны и закрепляют его край саморезами через гребень волны профиля у краев.

Монтаж листов

Далее из верхнего левого угла первого листа извлекают саморез и выравнивают листы относительно карниза. Причем расстояние от карниза до края листа должно быть одинаковым по всей его длине (примерно 40 – 45 мм).

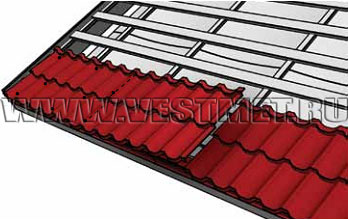

Монтаж листов

Затем необходимо закрепить первый лист как указано в инструкции. Потом нужно приподнять второй лист и подложить под него третий лист так, чтобы второй лист заходил на третий на одну волну профиля. Другой край второго листа следует зафиксировать через гребень волны профиля у его краев.

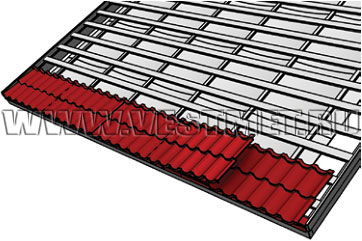

Дальнейший монтаж листов металлочерепицы необходимо выполнять вышеуказанным способом (сверху – снизу – сверху – снизу).

Монтаж листов

Чтобы уложить последний лист в ряду к торцу, следует сделать нахлест на соответствующее количество волн профиля. В случае если размер отступа от края кровли был определен по формуле, и первый лист монтировался на расстоянии, также полученном по формуле, то тогда расстояние от краев в начале и в конце ряда должно быть одинаковым.

Монтаж листов

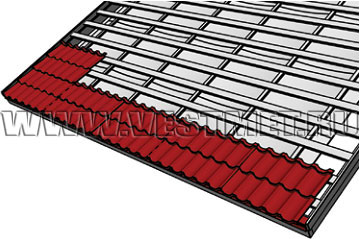

Двигаясь от карниза к коньку, нужно продолжать устанавливать кровельные листы горизонтально ряд за рядом так, как описано ранее (сверху – снизу – сверху – снизу). Обрезки, стружку и другие отходы, образовавшиеся после резки и сверления, следует аккуратно удалить с помощью мягкой щетки. При обнаружении царапин на поверхности листа необходимо их подкрасить подходящей краской.

Ендова

Ендова

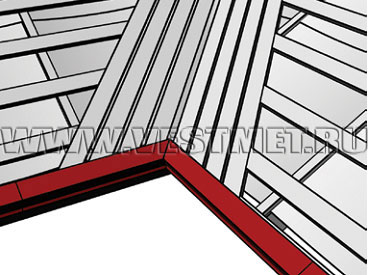

Если вдоль поверхности ендовы планируется изготовить дополнительную обрешетку, то ее уровень должен совпадать с уровнем обрешетки всей кровли. Между планками обрешетки ендовы должны быть оставлены зазоры для вентиляции (примерно 20 мм). В местах стыков ендовы вдоль всей ее поверхности следует уложить дополнительный нижний слой гидроизоляции.

Необходимо чтобы деревянная накладка, которую устанавливают сверху нижней рейки обрешетки, проходила и поверх обрешетки ендовы у карнизов.

Карнизную планку необходимо отрезать по форме и прикрепить на углу ендовы.

Ендова

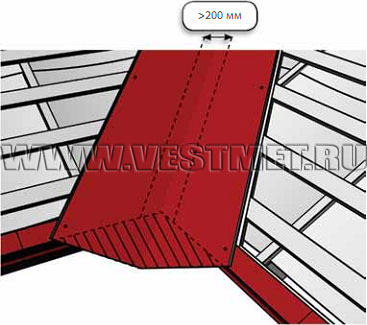

Далее нужно установить лист ендовы на место, зафиксировав его саморезами. Лист ендовой планки должен быть уложен с нахлестом на стыках не менее 200 мм. При этом рекомендуется применять герметики, чтобы улучшить гидроизоляцию мест нахлестов.

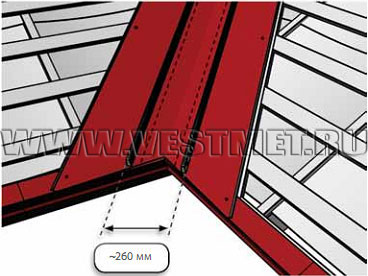

Чтобы видеть ориентир для выравнивания листов металлочерепицы вдоль ендовы, нужно нарисовать направляющую линию на листе ендовы.

Расстояние между направляющими линиями, указывающими на положение листов металлочерепицы, должно быть не менее 200 мм.

Затем нужно отрезать нижний край ендовы и придать ему форму относительно выровненных карнизов. При этом лист ендовы должен заходить под листы металлочерепицы не менее чем на 250 мм.

Ендова

Далее необходимо удалить защитную пленку с универсального уплотнителя и наложить его на лист ендовы, отступив от направляющих линий на расстояние около 30 мм в направлении к краю листа ендовы.

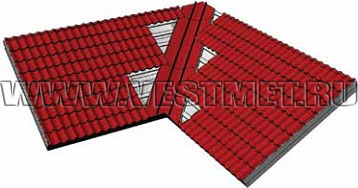

Ендова

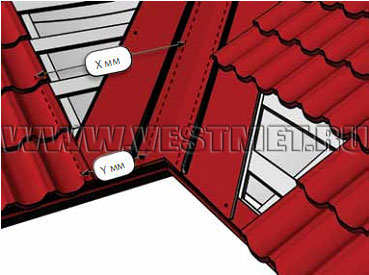

Сначала специалисты компании Вестмет рекомендуют уложить только целые листы. При этом не нужно сразу закреплять их вдоль ендовы. Окончательно целые листы фиксируют после того, как вдоль ендовы установят обрезанные листы.

Ендова

После установки всех целых листов металлочерепицы, необходимо подготовить обрезанные листы, чтобы закрыть оставшиеся участки кровли. Для этого нужно измерить участок, на который будет монтироваться лист, причем измерения нужно проводить от направляющей линии до места нахлеста. Ширину листа следует измерять по нижнему краю (Y) и по верхнему краю (X). После этого на листе отмечают линию среза и отрезают но ней лишнюю часть листа.

Ендова

Обрезанный лист металлочерепицы устанавливают поверх ендовы, обращая при этом внимание на то, чтобы ее угол располагался точно вдоль направляющей линии. Далее кровельные листы, уложенные вдоль ендовы, закрепляют саморезами.

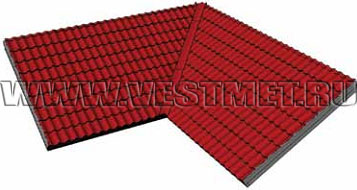

Ендова

Стружку и другие отходы удаляют с помощью мягкой щетки. При наличии поврежденных участков на поверхности листа их подкрашивают.

Накладки

Торцевая планка

Торцевая планка

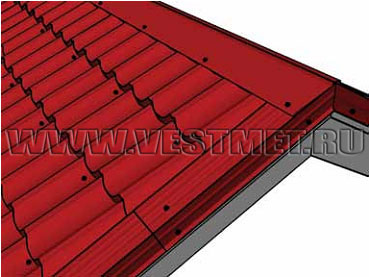

Торцевую планку монтируют по направлению от карниза к коньку. Ее излишек отрезают у конька. Торцевую планку фиксируют саморезами к торцевой доске поверх листов с шагом 1000 мм. Причем гребень волны профиля должен быть обязательно перекрыт торцевой планкой. Нахлест планки должен быть не менее 100 мм.

Коньковый уплотнитель

Коньковый уплотнитель

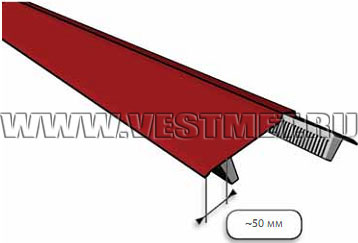

Универсальный уплотнитель прикрепляют к коньку перед тем, как последний будет зафиксирован на своем месте. Чтобы установить универсальный уплотнитель, вначале с него нужно удалить защитную пленку. Затем его прижимают под коньком на расстоянии примерно 50 мм от края конька. Через уплотнитель не рекомендуется пропускать саморезы и болты.

Коньковая накладка

Коньковая накладка

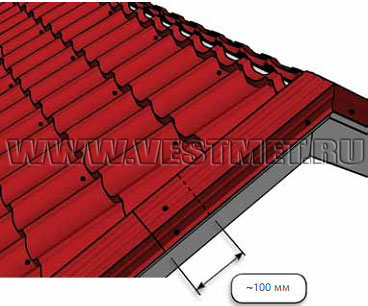

Коньковую накладку фиксируют саморезами на каждой третьей волне листа металлочерепицы с нахлестом не менее 100 мм.

Уход за кровлей

Ежегодный уход

Чтобы кровля служила долго, нужно регулярно контролировать ее состояние. Поверхность металлочерепицы Финнера хорошо очищается дождевой водой, однако иногда на ней скапливаются ветки, листва и иной мусор, который необходимо ежегодно убирать. С такой же периодичностью следует очищать ендовы и водосточные системы.

Очищение поверхности

Загрязненные участки металлочерепицы Финнера рекомендуется очищать, используя мягкую щетку и воду. Для этих целей также можно применять промывные аппараты, работающие под давлением (до 50 бар).

Стойкое загрязнение удаляют с помощью моющих средств, которые предназначены для чистки окрашенных поверхностей. Также для удаления труднодоступных и стойких пятен рекомендуется использовать ткань, смоченную в уайт-спирите. Смывать моющие средства необходимо сверху вниз. Водосточные системы промывают водой.

Необходимо строго соблюдать требования инструкций по использованию моющих средств, а при возникновении каких-либо сомнений следует проконсультироваться у их производителя.

Уборка снега

Как правило, снег не скапливается на металлочерепице Финнера. Если некоторое количество снега все-таки задерживается на ней, то это не оказывает большой нагрузки на кровлю.

Ежегодно следует проверять:

  • вентиляция кровельной конструкции
  • состояние и крепеж системы водостоков
  • состояние и крепеж системы безопасности кровли
  • состояние, герметичность и крепеж выходов
  • состояние уплотнителей
  • состояние и надежность крепления саморезов
  • состояние красочного слоя на листах металлочерепицы и планках

По мере необходимости выполняют:

  • чистку кровли
  • уборку снега
  • уборку листвы, веток и т.д.

Деталировочные чертежи

Обрешетка

Обрешетка

Расстояние от внешней поверхности крайней рейки обрешетки до середины второй рейки должно быть 270 мм. Межцентровое расстояние последующих реек – 330 мм.

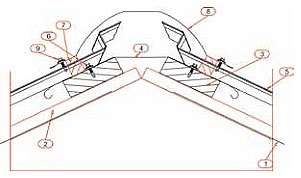

Конек Конек
1. Гидроизоляция
2. Деревянная рейка, например 22 х 50 мм
3. Обрешетка, например, деревянная или специальная вентилируемая металлическая 32 х 100 мм
4. Слой гидроизоляции, ширина примерно 400 мм
5. Лист кровельного покрытия Finnera
6. Саморез
7. Универсальный уплотнитель
8. Коньковая планка круглая RA1BRO
9. Саморез (на каждую третью волну)

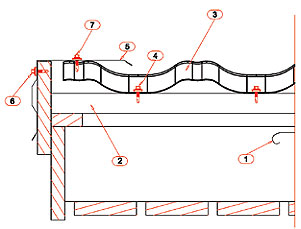

Торец Торец
1. Гидроизоляция
2. Обрешетка, например, деревянная или специальная вентилируемая металлическая 32 х 100 мм
3. Лист кровельного покрытия Finnera
4. Саморез
5. Торцевая планка RA1BGА
6. Саморез (примерно через каждые 1000 мм)
7. Саморез (примерно через каждые 300 - 800 мм)
Соединение кровли и стены Соединение кровли и стены
1. Пристенная планка RA1BJ
2. Универсальный уплотнитель
3. Лист кровельного покрытия Finnera
4. Обрешетка, например, деревянная или специальная вентилируемая металлическая 32 х 100 мм
5. Саморез
6. Гидроизоляция
Соединение кровли и стены, боковая стена Соединение кровли и стены, боковая стена
1. Пристенная планка RA1BJ
2. Саморез
3. Лист кровельного покрытия Finnera
4. Гидроизоляция
5. Обрешетка, например, деревянная или специальная вентилируемая металлическая 32 х 100 мм
6. Деревянная рейка, например 22х50 мм
Карниз Карниз
1. Гидроизоляция
2. Обрешетка, например, деревянная или специальная вентилируемая металлическая 32 х 100 мм
3. Деревянная рейка, например 22 х 50 мм
4. Карнизная планка RA1AEFB
5. Лист кровельного покрытия Finnera
6. Саморез (для Finnera)
7. Саморез (для кронштейна водостока)
8. Саморез (для карнизной планки)

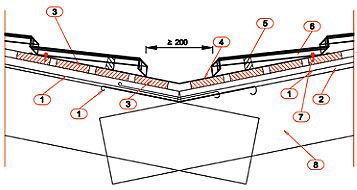

Ендова Ендова
1. Гидроизоляция (нижний слой гидроизоляции уложен вдоль ендовы, слои гидроизоляции поверхности кровли уложены внахлест)
2. Деревянная рейка, например 22 х 50 мм
3. Доска ендовы, например 32 х 100 мм
4. Планка для внутренних стыков (ендова) RA1BV
5. Универсальный уплотнитель
6. Лист кровельного покрытия Finnera
7. Саморез
8. Продольный брус крыши

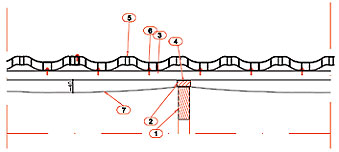

Вертикальный поперечный разрез кровли Вертикальный поперечный разрез кровли
1. Продольный брус крыши
2. Деревянная рейка, например 22 х 50 мм
3. Обрешетка, например, деревянная или специальная вентилируемая металлическая 32 х 100 мм
4. Гвоздь (для деревянной рейки)
5. Лист кровельного покрытия Finnera
6. Саморез
7. Гидроизоляция
