Монтаж гибкой битумной черепицы Docke PIE

Видео - монтаж гибкой черепицы Docke PIE

Общая информация

Данная инструкция содержит информацию о монтаже и правилах эксплуатации гибкой черепицы Docke PIE GOLD и Docke PIE SIMPLE, в том числе коньково-карнизной черепицы этих серий. В инструкции также описана технология укладки ендовых ковров Docke PIE и подкладочных ковров D-BASIS.

При устройстве кровли следует руководствоваться нормативами, разработанными для данного региона. Строительство стропильной системы, элементов вентиляции, теплоизоляции и обрешетки должно вестись на основании соответствующих конструкторских расчетов.

Перед началом монтажа внимательно прочитайте данную инструкцию.

Область использования мягкой кровли Docke PIE

Битумная черепица Docke PIE, которую вы можете купить в компании Вестмет по выгодной цене, может использоваться на скатных кровлях с углом уклона от 12° до 90°.

Хранение гибкой черепицы Дёке

При хранении черепицы Docke PIE нужно соблюдать следующие правила:

  • Материал должен храниться на поддонах в неповрежденной оригинальной упаковке.
  • Черепицу следует хранить в сухом помещении. Расстояние от поддонов с черепицей до отопительных приборов должно составлять не менее 1,5 м.
  • Нельзя устанавливать поддоны с черепицей друг на друга.
  • Допустимая температура хранения материала – от -40 °С до +50 °С.
  • Влажность воздуха в помещении, где хранится черепица, должна составлять не более 80%.
  • Материал следует защищать от прямых лучей солнца.
  • Количество уложенных пачек в высоту – до 14.

Техника безопасности при осуществлении монтажных работ

  • Согласно СНиП 12-04-2002, работу следует организовать так, чтобы исключить риск падения людей с высоты.
  • На упаковке можно поскользнуться, поэтому ее нельзя оставлять в месте проведения работ.
  • Запрещается ходить по подкладочным, ендовым коврам и черепице.
  • Перемещайтесь по поверхности кровли по переходным мостикам, лестницам, используйте для этого подмости и другие специальные приспособления. Это уменьшит риск падения, а также позволит избежать повреждения материалов.

Особенности монтажа битумной черепицы Docke при температуре воздуха ниже +15 °С

  • Понадобится подогревать материалы при помощи строительного фена. Он нужен для:
  • - обеспечения прочного приклеивания гонтов и краев подкладочного материала (теплым воздухом подогревают клеевые полоски);
    - придания гонтам большей эластичности на сгибах;
    - подогревания мастики.

  • До монтажа все используемые материалы следует минимум сутки выдержать при температуре плюс 15 °С или выше.
  • Материалы нужно выносить непосредственно перед монтажом.

Проведение кровельных работ во время атмосферных осадков не допускается. Если при их осуществлении начинается дождь или снегопад, то материалы и кровлю следует укрыть, чтобы на них не попадала влага.

Важно: Для склеивания используемых материалов используют мастику для гибкой черепицы Docke. Ее наносят при помощи шпателя тонким слоем (до 0,5 мм толщиной). Нанесение мастики более толстым слоем может привести к ее протеканию и деформации (вздутию) материала.

Оборудование и инструменты

Инструменты для монтажа

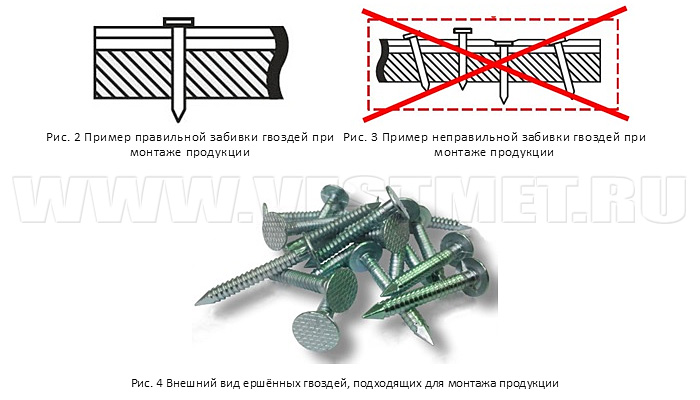

Таблица №1 Виды и характеристики крепежей для используемых материалов

Тип крепежа
Вид крепежа
Длина
Особенности
Тип 1 Оцинкованные ершённые гвозди
Не менее 30 мм
Диаметр шляпки от 8 мм
Оцинкованные винтовые гвозди
Тип 2 Оцинкованные ершённые гвозди
Не менее 50 мм
С потайной головкой
Оцинкованные винтовые гвозди
Саморезы оцинкованные,  анодированные или гальванизированные по дереву

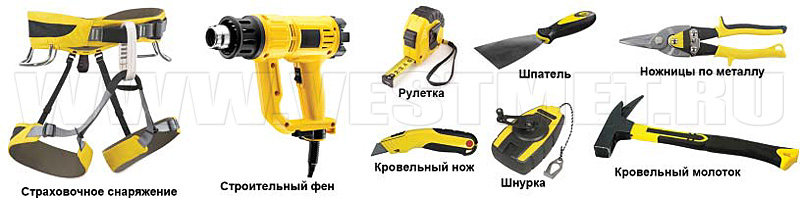

Инструменты для монтажа

Монтаж сплошного основания

Гибкая черепица повторяет форму материала, на который крепится, поэтому устройство основания под нее требует особой тщательности. На правильно смонтированное, ровное основание гонты черепицы ложатся ровно, и кровельное покрытие выглядит более привлекательно.

Сплошное основание под черепицу Docke PIE делают из ориентированно-стружечных плит OSB-3 либо ФСФ.

Правила монтажа плит OSB-3 и ФСФ

  • Для устройства основания под черепицу используют ровные плиты, материал должен быть сухим.
  • Необходимая толщина плит рассчитывается согласно действующим нормативам (зависит от конструкции кровли, угла уклона скатов, предполагаемой снеговой нагрузки и др.).
  • Плиты укладывают вразбежку.
  • Горизонтальные стыки плит должны располагаться на рейках обрешетки.
  • Допустимые перепады по высоте плит – до 2 мм.
  • Между краями плит необходимо оставлять зазор шириной от 3 до 5 мм для обеспечения возможности линейного расширения материала.
  • Для прикрепления плит к основанию используются крепежи типа 2 (см. таблицу 1).
Укладка сплошного основания

Монтаж подкладочных ковров

В качестве дополнительного гидроизоляционного материала под черепицу Docke PIE применяются подкладочные ковры D-BASIS STANDARD, STANDARD PLUS, COMFORT и COMFORT GLASS.

Правила монтажа подкладочных ковров D-BASIS

  • Ковер следует укладывать по всей площади кровли, его нужно использовать вне зависимости от углов уклона скатов.
  • Перед монтажом подкладочный ковер полностью раскатывают и оставляют так полежать на 30-60 минут. После этого ковер сворачивают в рулоны с обеих сторон. При укладке ковра на кровлю его раскатывают в стороны.
  • Для фиксации подкладочного ковра используют крепежи типа 1 (см. таблицу 1). По длинным краям ковра гвозди забивают через каждые 20 см, по коротким – через 10 см. Нижнее полотно прикрепляют к основанию по всем сторонам, а остальные полотна – только по верхней и боковым сторонам.
  • Подкладочный ковер следует укладывать ровно, на нем не должно быть складок.
  • Полотна ковра располагают параллельно карнизу. Монтаж начинают снизу и затем двигаются к коньку. Ширина нахлестов полотен должна составлять 10-15 см. Работу осуществляют в следующем порядке: сначала укладывают одно полотно подкладочного ковра, затем монтируют на него черепицу и после этого приступают к укладке следующего полотна.
  • Места стыков полотен и их края по периметру кровельного ската промазывают на ширину 10-15 см мастикой. Так мастику наносят на все подкладочные ковры, кроме D-BASIS STANDARD PLUS, поскольку он имеет самоклеящиеся полоски по краям. При использовании этого ковра мастикой промазывают только боковые стыки и участки, где самоклеящийся слой обрезан.

На стыках подкладочных ковров следует исключить проникновение под них влаги. Нахлесты нужно делать такими, чтобы вода беспрепятственно стекала вниз по материалу.

Крепление подкладочного ковра D-BASIS

При устройстве ендовы подкладочный ковер сначала укладывают непосредственно в ендову. Полотно по периметру предварительно обрабатывают мастикой на ширину 10-15 см. После этого подкладочные ковры монтируют на скаты кровли.

Ниже приведена схема укладки полотен подкладочного материала в районе ендовы.

Схема монтажа подкладочного ковра в ендове и на смежных скатах

Применение подкладочных ковров для устройства временной кровли

Ковры D-BASIS COMFORT и D-BASIS COMFORT GLASS могут выполнять функции временного кровельного покрытия. Срок их использования в таком качестве – до полугода. При этом необходимо соблюдать следующие условия:

  • Полотна прикрепляют к основанию гвоздями через каждые 10 см вдоль длинных сторон и через 5 см вдоль коротких (боковых) сторон.
  • Все полотна необходимо закреплять со всех сторон.
  • Подкладочные ковры нужно дополнительно смазывать мастикой по периметру кровли и на стыках полотен. Ее наносят полосами шириной 10-15 мм.
  • Для защиты от ветра ковер по всей поверхности кровли дополнительно прижимают планками сечением 50×25 мм. Их монтируют перпендикулярно карнизам с шагом до 1 метра.
Монтаж подкладочного ковра в качестве временной кровли

Монтаж торцевых и карнизных планок

Торцевые и карнизные планки, как отмечают специалисты компании «Вестмет», служат для дополнительного укрепления свесов кровли. Кроме того, они защищают лобовую доску от влаги и других внешних воздействий.

Если на планке имеется защитное покрытие (пленка), то его снимают до монтажа. После прикрепления планки это будет сделать труднее.

Сначала крепят кронштейны для водосточной системы, а затем монтируют на свесы кровли карнизные и торцевые планки. Их прикрепляют поверх подкладочного материала внахлест, ширина нахлестов планок – не менее 5 см.

Для закрепления планок используют крепежи типа 1 (см. таблицу 1). Забивают гвозди двумя рядами в шахматном порядке. Расстояние между расположенными в одном ряду гвоздями должно составлять 12-15 см.

Крепление металлических карнизных и торцевых планок

Монтаж ендового ковра

Ендовый ковер применяется для дополнительной защиты ендов от влаги.

Правила монтажа ендового ковра Деке

  • Укладывают ендовый ковер поверх полотен подкладочного ковра.
  • Перед укладкой края ендового ковра снизу промазывают мастикой на ширину не менее 10 см.
  • Прикрепление ендового ковра осуществляют крепежами типа 1 (см. таблицу 1) не далее 3 см от его края. Шаг между гвоздями – до 10 см.
  • С помощью шнурки на ендовом ковре отмечают края будущего желоба так, чтобы его ширина составляла 10-15 см.
Монтаж ендового ковра

Монтаж карнизной черепицы

Поверх карнизных планок монтируют коньково-карнизную черепицу Дёке PIE.

Правила монтажа коньково-карнизной черепицы в области карнизов

  • Перед монтажом удаляют с гонтов коньково-карнизной черепицы плёнку №1. Удалять плёнку №2 не нужно.
  • Тыльная сторона коньково-карнизной черепицы
  • На карнизы монтируют целые гонты коньково-карнизной черепицы.
  • Коньково-карнизную черепицу располагают поверх карнизных планок так, чтобы ее нижний край находился на 10 мм выше сгиба карнизной планки. Гонты монтируют встык.
  • Схема укладки коньково-карнизной черепицы на карнизе
  • Для прикрепления коньково-карнизной используют крепежи типа 1 (см. таблицу 1). По верхнему краю гонтов гвозди забивают на расстоянии 2,5 см от края. Рядовую черепицу укладывают так, чтобы ее лепестки закрывали перфорацию, шляпки гвоздей и места соединения гонтов коньково-карнизной черепицы.
  • Схема крепления коньково-карнизной черепицы на карнизе

Монтаж рядовой гибкой черепицы Дёке Пай

В процессе производства черепицы вдавливаться и оставаться в битуме может не весь гранулят, поскольку его насыпают с избытком. Излишки гранулята могут осыпаться при транспортировке и укладке гонтов. Это, а также присутствие отдельных гранул и влаги внутри упаковки допускается технологией.

Разметка поверхности кровли

Перед укладкой рядовой черепицы на кровлю с помощью мелованного шнура наносят разметку. Ее линии будут служить ориентиром при укладке гонтов.

Вначале находят середину кровельного ската и на сгибе карнизной планки обозначают точку 1. С обеих сторон этой точки через 150 см от нее отмечают точки 2 и 3. От точки 2 в направлении точки 3 отмеряют 200 см и ставят здесь точку 4. На таком же расстоянии от точки 3 в направлении точки 2 отмечают точку 5.

Пользуясь шнуркой как циркулем, чертят две дуги с центрами в точках 2 и 3. Началами дуг будут являться точки 4 и 5 соответственно. Точку соединения дуг обозначают 6 и проводят от нее линию до точки 1. Полученная линия 6-1 перпендикулярна линии сгиба карнизной планки, ее продлевают до конька.

Далее отмечают линии параллельно сгибу карнизной планки. Расстояние между линиями зависит от используемой коллекции черепицы, его определяют по таблице 2. Первую линию отмечают на расстоянии "а" от сгиба карнизной планки, а все остальные линии наносят с шагом "b".

Параллельно линии 6-1 наносят линии от конька до сгиба карнизной планки. Расстояние между ними зависит от используемой коллекции черепицы и также определяется по таблице 2, столбец "с".

Схема нанесения разметки на скат крыши

Таблица №2.

Наименование коллекции гибкой черепицы Docke PIE
a
b
c
Кёльн, Шеффилд, Сота
343
137
167
Цюрих
353
142
125
Гранада, Генуя, Тетрис
343
136
166
Ницца
343
128
167
Льеж, Кольчуга
353
140
100

Разметка используется в качестве «справочной» сетки.

Обратите внимание: Помимо кровельных материалов, компания Вестмет предлагает купить виниловый сайдинг Дёке, фасадные панели "под камень" и "под кирпич" Docke-R, чердачные лестницы D-Step пластиковые водостоки для кровли Docke Standard и Docke Lux.

Правила монтажа гибкой битумной черепицы Дёке

Непосредственно перед монтажом с тыльной стороны гонтов удаляют пленку №1. Защитную плёнку №2 удалять не нужно.

Тыльная сторона гонта гибкой битумной черепицы Döcke PIE

Черепица из разных партий может несколько отличаться по цвету, поэтому на одном кровельном скате следует использовать материал из одной партии.

Для обеспечения равномерного цвета специалисты компании Вестмет рекомендуют при монтаже черепицы Дёке поочередно укладывать гонты из трех разных упаковок. Порядок чередования гонтов приведен ниже на схеме:

Схема чередования гонтов гибкой битумной черепицы Döcke PIE

Одним цветом обозначены гонты черепицы из одной упаковки. Такой порядок чередования гонтов применяется для любых коллекций черепицы Docke PIE.

Для прикрепления рядовой черепицы используют крепежи типа 1 (см. таблицу 1). Их расположение и количество зависит от формы гонтов черепицы и угла уклона кровельного ската. Схемы расположения крепежей приведены в таблице 3.

Таблица 3. Расположение гвоздей

Угол уклона кровли
От 12° до 45°
от 45° до 90°

Гвозди забивают в четырех местах на уровне середины клеевых полосок, у их нижнего края.

Схема расположения гвоздей

Расположение крепежей такое же, как и при укладке гонтов на кровельные скаты с уклоном 12°-45°, плюс дополнительно забивают по одному гвоздю по бокам вверху гонтов.

Схема расположения гвоздей

Гвозди забивают в пяти местах на уровне середины клеевых полосок, у их нижнего края.

Схема расположения гвоздей

Расположение крепежей такое же, как и при укладке гонтов на кровельные скаты с уклоном 12°-45°, плюс дополнительно забивают по одному гвоздю по бокам вверху гонтов.

Схема расположения гвоздей

Гвозди забивают в шести местах на уровне середины клеевых полосок, у их нижнего края.

Схема расположения гвоздей

Гвозди забивают в шести местах на уровне середины клеевых полосок, у их нижнего края.

Схема расположения гвоздей

Монтаж черепицы начинают от низа кровли.

Если длина ската составляет менее 5 метров, то черепицу начинают укладывать от края кровли, если более – от его середины. На кровле с ендовой черепицу начинают укладывать с целого гонта от ендовы.

Первый ряд гонтов монтируют так, чтобы их нижний край находился на расстоянии 10 мм от нижнего края карнизной полосы.

При необходимости крайние гонты в ряду подрезают до нужного размера. На обрезанной стороне гонта отрезают верхний уголок для обеспечения отбоя воды. Обрезанный край гонта снизу промазывают на ширину 10 см мастикой и приклеивают к кровле.

На боковых сторонах гонтов имеются насечки, они служат ориентиром при укладке последующих рядов черепицы. Гонты расположенного выше ряда монтируют так, чтобы насечки на них совпадали с верхней кромкой черепицы нижележащего ряда.

Схема смещения гонтов по вертикали

По горизонтали гонты последующего ряда сдвигают на половину ширины "лепестка" по отношению к гонтам предыдущего ряда.

Коллекции «Кёльн», «Шеффилд», «Сота»

Схема смещения гонтов по горизонтали

Коллекции «Генуя», «Гранада», «Тетрис»

Схема смещения гонтов по горизонтали

Коллекция «Цюрих»

Схема смещения гонтов по горизонтали

Коллекция «Ницца»

Схема смещения гонтов по горизонтали

Коллекции «Льеж», «Кольчуга»

Схема смещения гонтов по горизонтали

При наличии ендовы укладку черепицы начинают от нее. Подходящие к ендове гонты обрезают так, чтобы край находился на расстоянии 50-75 мм от оси ендовы. Их верхние уголки со стороны ендовы обрезают для обеспечения отбоя воды. Место соединения обрезанного края гонта с основанием обрабатывают на ширину 10 см мастикой. При монтаже черепицы в области ендовы оставляют непробиваемую гвоздями зону шириной 30 см в обе стороны от оси ендовы.

Выполнение открытой ендовы

Монтаж проходящих через кровлю элементов вентиляционной системы необходимо осуществлять в соответствии с инструкциями по их установке. При использовании аэраторов Docke AIR следует руководствоваться соответствующей инструкцией.

Установку снегозадержателей на кровлю производят согласно инструкциям соответствующих производителей.

Устройство кровельных примыканий

Места соединения поверхности крыши со стенами и проходящими через нее элементами (дымоходами, антеннами, трубами и т. п.) называют кровельными примыканиями. Для обеспечения герметичного соединения поверхности кровли с дымоходом необходимо вырезать из ендового ковра четыре выкройки:

Выкройки ендового ковра для отделки примыкания к трубе

Выкройку 1 монтируют на черепицу, остальные выкройки укладывают под нее. Подходящие к месту примыкания гонты подрезают так, чтобы их края располагались на расстоянии 80 мм от дымохода. Верхние уголки гонтов с этой стороны подрезают для обеспечения отбоя воды. Обрезанные края черепицы промазывают мастикой.

Примыкание кровли к трубе дымохода

Если дымоход имеет размеры более 500×500 мм, то во избежание скопления снега и воды за ним нужно сделать разжелобок. Для этого вырезают две тыльные выкройки нужного размера и формы.

Примыкание кровли к трубе дымохода размером в плане более 500х500 мм

Порядок устройства примыканий кровли к дымоходам и стенам

Для плавного перехода материала с горизонтальной поверхности на вертикальную в месте примыкания прикрепляют рейку треугольного сечения 50×50 мм. Если примыкание имеет угол более 120º, то прикреплять рейку не требуется. На рейку и прилегающие к ней участки наносят мастику, а затем укладывают подкладочный ковер D-BASIS. Места нахлестов ковра также обрабатывают мастикой.

Если элемент располагается по отношению к поверхности кровли под углом более 90º, то гибкую черепицу приклеивают так, чтобы она заходила частично на поверхность элемента. Поверх черепицы приклеивают ендовый ковер Docke PIE. Он должен покрывать горизонтальную поверхность не менее чем на 20 см, а вертикальную – не менее чем на 30 см. Если угол примыкания менее или равен 90º, то поверх подкладочного ковра сначала приклеивают ендовый ковер (не менее 30 см по вертикали и 20 см по горизонтали). На ендовый ковер укладывают гибкую черепицу, при этом ее не доводят до поверхности примыкающего элемента. Расстояние между краем черепицы и финишной отделкой элемента должно составлять 80 мм.

Полученный "пирог" сверху закрепляют планкой примыкания. Место соединения планки примыкания с элементом обрабатывают полиуретановым герметиком.

Примыкание ската крыши к выступающим над ней конструкциям

Монтаж черепицы на ребра и коньки

Коньки и ребра кровли укрывают коньково-карнизной черепицей Docke PIE.

Правила монтажа коньково-карнизной черепицы Docke PIE на коньки и ребра:

  • С тыльной стороны гонтов коньково-карнизной черепицы удаляют плёнку №1. Удалять Плёнку №2 не нужно (см. рис. 11).
  • Перед монтажом гонты коньково-карнизной черепицы делят по линиям перфорации на три части. Полученными квадратами укрывают коньки и ребра.
  • Направление укладки черепицы на коньке зависит от преобладающих в данной местности ветров.
  • Монтаж черепицы на ребра начинают снизу.
  • Квадраты укладывают внахлест, каждый последующий квадрат должен наполовину перекрывать предыдущий.
  • Для прикрепления коньково-карнизной черепицы используют крепежи типа 1 (см. таблицу 1). Все квадраты за исключением последнего прибивают четырьмя гвоздями. С каждой стороны вбивают по два гвоздя так, чтобы они накрывались следующим квадратом. Последний квадрат прикрепляют при помощи мастики.
  • Монтаж черепицы при наличии конькового аэратора осуществляют согласно инструкции его производителя.
Устройство рёбер скатов и коньков

Эксплуатация кровель из гибкой черепицы Docke PIE

  • Контролировать состояние кровли рекомендуется два раза в год, лучше это делать осенью и весной.
  • Чтобы не повредить кровельное покрытие и в целях безопасности передвигаться по кровле нужно по переходным мостикам, лестницам или другим специальным конструкциям.
  • Ветки, листву и другой мусор убирают с кровли щеткой с мягкой щетиной. Мусор с острыми краями необходимо убирать вручную.
  • При накоплении на кровле большого количества снега, а также угрозе его схождения с кровли, снег нужно убирать. Чтобы не повредить при этом кровельное покрытие, на нем оставляют слой снега около 10 см в толщину.
  • Специалисты компании "Вестмет" советуют не использовать для удаления мусора и снега инструменты с острыми краями.
