Монтаж рядовой гибкой черепицы Дёке Пай

В процессе производства черепицы вдавливаться и оставаться в битуме может не весь гранулят, поскольку его насыпают с избытком. Излишки гранулята могут осыпаться при транспортировке и укладке гонтов. Это, а также присутствие отдельных гранул и влаги внутри упаковки допускается технологией.

Разметка поверхности кровли

Перед укладкой рядовой черепицы на кровлю с помощью мелованного шнура наносят разметку. Ее линии будут служить ориентиром при укладке гонтов.

Вначале находят середину кровельного ската и на сгибе карнизной планки обозначают точку 1. С обеих сторон этой точки через 150 см от нее отмечают точки 2 и 3. От точки 2 в направлении точки 3 отмеряют 200 см и ставят здесь точку 4. На таком же расстоянии от точки 3 в направлении точки 2 отмечают точку 5.

Пользуясь шнуркой как циркулем, чертят две дуги с центрами в точках 2 и 3. Началами дуг будут являться точки 4 и 5 соответственно. Точку соединения дуг обозначают 6 и проводят от нее линию до точки 1. Полученная линия 6-1 перпендикулярна линии сгиба карнизной планки, ее продлевают до конька.

Далее отмечают линии параллельно сгибу карнизной планки. Расстояние между линиями зависит от используемой коллекции черепицы, его определяют по таблице 2. Первую линию отмечают на расстоянии "а" от сгиба карнизной планки, а все остальные линии наносят с шагом "b".

Параллельно линии 6-1 наносят линии от конька до сгиба карнизной планки. Расстояние между ними зависит от используемой коллекции черепицы и также определяется по таблице 2, столбец "с".

Схема нанесения разметки на скат крыши

Таблица №2.

Наименование коллекции гибкой черепицы Docke PIE
a
b
c
Кёльн, Шеффилд, Сота
343
137
167
Цюрих
353
142
125
Гранада, Генуя, Тетрис
343
136
166
Ницца
343
128
167
Льеж, Кольчуга
353
140
100

Разметка используется в качестве «справочной» сетки.

Обратите внимание: Помимо кровельных материалов, компания Вестмет предлагает купить виниловый сайдинг Дёке, фасадные панели "под камень" и "под кирпич" Docke-R, чердачные лестницы D-Step пластиковые водостоки для кровли Docke Standard и Docke Lux.

Правила монтажа гибкой битумной черепицы Дёке

Непосредственно перед монтажом с тыльной стороны гонтов удаляют пленку №1. Защитную плёнку №2 удалять не нужно.

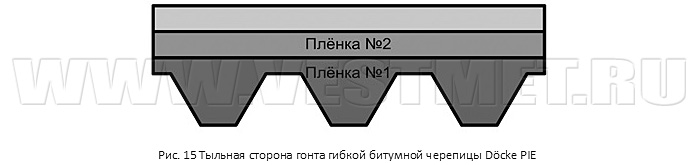

Тыльная сторона гонта гибкой битумной черепицы Döcke PIE

Черепица из разных партий может несколько отличаться по цвету, поэтому на одном кровельном скате следует использовать материал из одной партии.

Для обеспечения равномерного цвета специалисты компании Вестмет рекомендуют при монтаже черепицы Дёке поочередно укладывать гонты из трех разных упаковок. Порядок чередования гонтов приведен ниже на схеме:

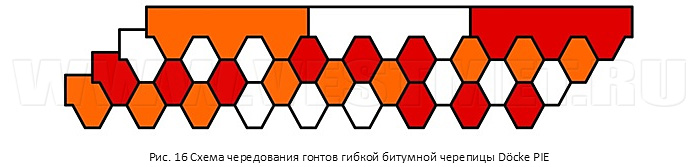

Схема чередования гонтов гибкой битумной черепицы Döcke PIE

Одним цветом обозначены гонты черепицы из одной упаковки. Такой порядок чередования гонтов применяется для любых коллекций черепицы Docke PIE.

Для прикрепления рядовой черепицы используют крепежи типа 1 (см. таблицу 1). Их расположение и количество зависит от формы гонтов черепицы и угла уклона кровельного ската. Схемы расположения крепежей приведены в таблице 3.

Таблица 3. Расположение гвоздей

Угол уклона кровли
От 12° до 45°
от 45° до 90°

Гвозди забивают в четырех местах на уровне середины клеевых полосок, у их нижнего края.

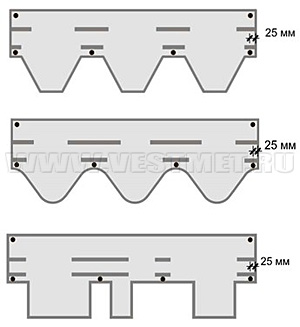

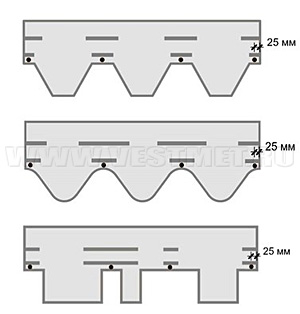

Схема расположения гвоздей

Расположение крепежей такое же, как и при укладке гонтов на кровельные скаты с уклоном 12°-45°, плюс дополнительно забивают по одному гвоздю по бокам вверху гонтов.

Схема расположения гвоздей

Гвозди забивают в пяти местах на уровне середины клеевых полосок, у их нижнего края.

Схема расположения гвоздей

Расположение крепежей такое же, как и при укладке гонтов на кровельные скаты с уклоном 12°-45°, плюс дополнительно забивают по одному гвоздю по бокам вверху гонтов.

Схема расположения гвоздей

Гвозди забивают в шести местах на уровне середины клеевых полосок, у их нижнего края.

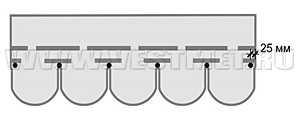

Схема расположения гвоздей

Гвозди забивают в шести местах на уровне середины клеевых полосок, у их нижнего края.

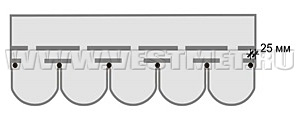

Схема расположения гвоздей

Монтаж черепицы начинают от низа кровли.

Если длина ската составляет менее 5 метров, то черепицу начинают укладывать от края кровли, если более – от его середины. На кровле с ендовой черепицу начинают укладывать с целого гонта от ендовы.

Первый ряд гонтов монтируют так, чтобы их нижний край находился на расстоянии 10 мм от нижнего края карнизной полосы.

При необходимости крайние гонты в ряду подрезают до нужного размера. На обрезанной стороне гонта отрезают верхний уголок для обеспечения отбоя воды. Обрезанный край гонта снизу промазывают на ширину 10 см мастикой и приклеивают к кровле.

На боковых сторонах гонтов имеются насечки, они служат ориентиром при укладке последующих рядов черепицы. Гонты расположенного выше ряда монтируют так, чтобы насечки на них совпадали с верхней кромкой черепицы нижележащего ряда.

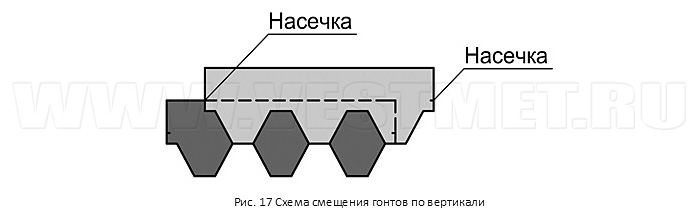

Схема смещения гонтов по вертикали

По горизонтали гонты последующего ряда сдвигают на половину ширины "лепестка" по отношению к гонтам предыдущего ряда.

Коллекции «Кёльн», «Шеффилд», «Сота»

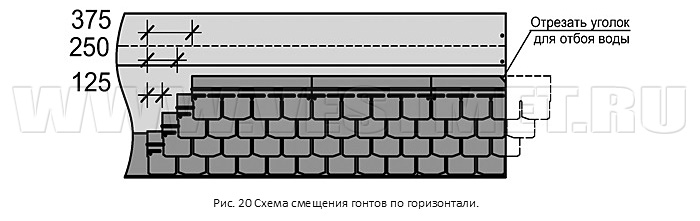

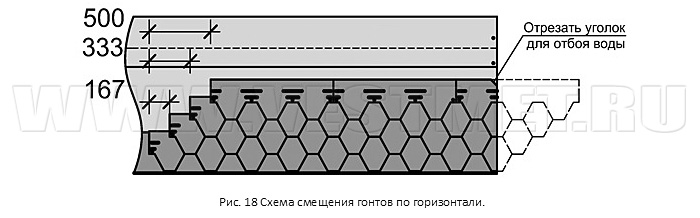

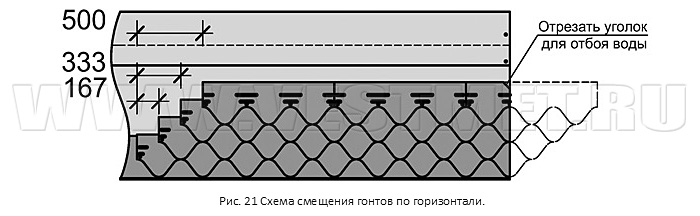

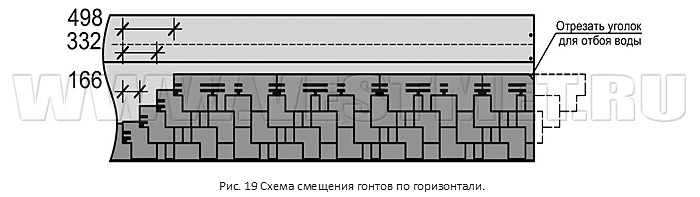

Схема смещения гонтов по горизонтали

Коллекции «Генуя», «Гранада», «Тетрис»

Схема смещения гонтов по горизонтали

Коллекция «Цюрих»

Схема смещения гонтов по горизонтали

Коллекция «Ницца»

Схема смещения гонтов по горизонтали

Коллекции «Льеж», «Кольчуга»

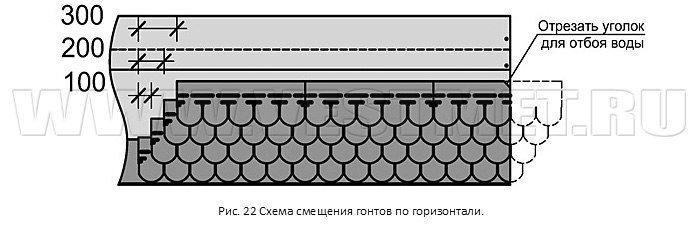

Схема смещения гонтов по горизонтали

При наличии ендовы укладку черепицы начинают от нее. Подходящие к ендове гонты обрезают так, чтобы край находился на расстоянии 50-75 мм от оси ендовы. Их верхние уголки со стороны ендовы обрезают для обеспечения отбоя воды. Место соединения обрезанного края гонта с основанием обрабатывают на ширину 10 см мастикой. При монтаже черепицы в области ендовы оставляют непробиваемую гвоздями зону шириной 30 см в обе стороны от оси ендовы.

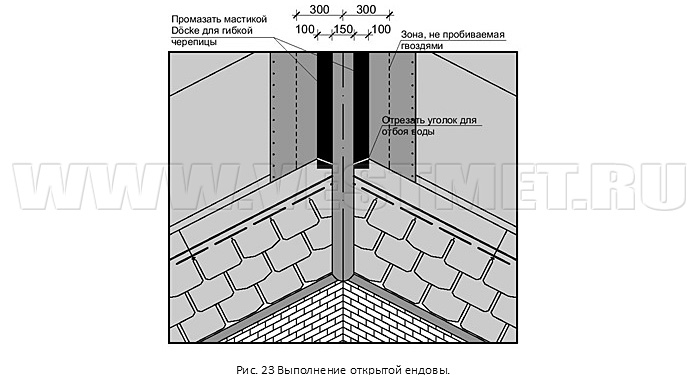

Выполнение открытой ендовы

Монтаж проходящих через кровлю элементов вентиляционной системы необходимо осуществлять в соответствии с инструкциями по их установке. При использовании аэраторов Docke AIR следует руководствоваться соответствующей инструкцией.

Установку снегозадержателей на кровлю производят согласно инструкциям соответствующих производителей.

Устройство кровельных примыканий

Места соединения поверхности крыши со стенами и проходящими через нее элементами (дымоходами, антеннами, трубами и т. п.) называют кровельными примыканиями. Для обеспечения герметичного соединения поверхности кровли с дымоходом необходимо вырезать из ендового ковра четыре выкройки:

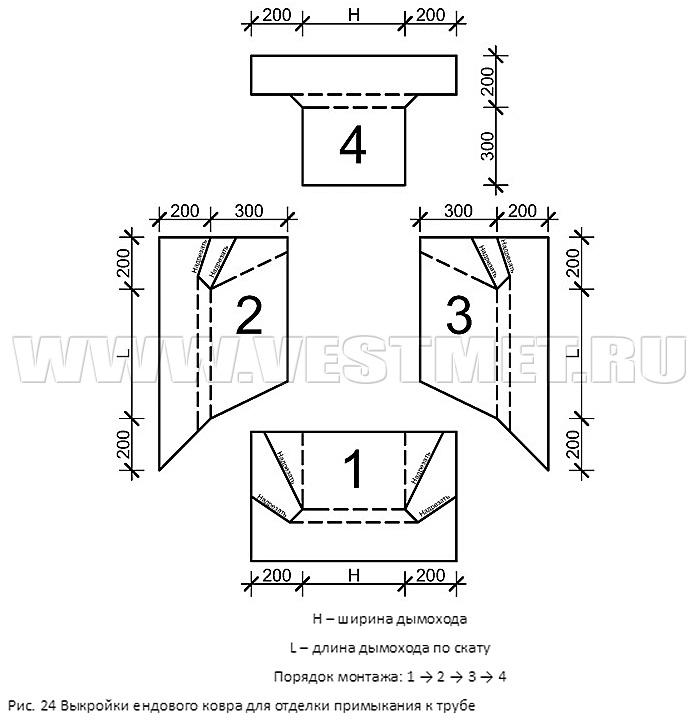

Выкройки ендового ковра для отделки примыкания к трубе

Выкройку 1 монтируют на черепицу, остальные выкройки укладывают под нее. Подходящие к месту примыкания гонты подрезают так, чтобы их края располагались на расстоянии 80 мм от дымохода. Верхние уголки гонтов с этой стороны подрезают для обеспечения отбоя воды. Обрезанные края черепицы промазывают мастикой.

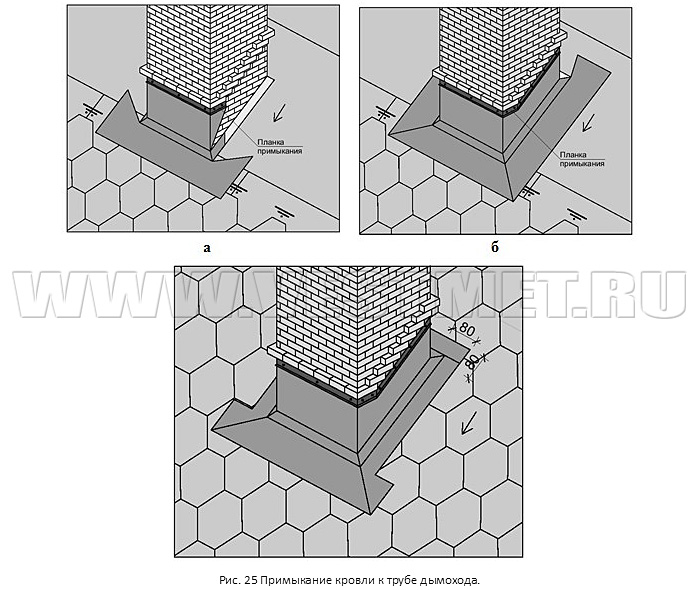

Примыкание кровли к трубе дымохода

Если дымоход имеет размеры более 500×500 мм, то во избежание скопления снега и воды за ним нужно сделать разжелобок. Для этого вырезают две тыльные выкройки нужного размера и формы.

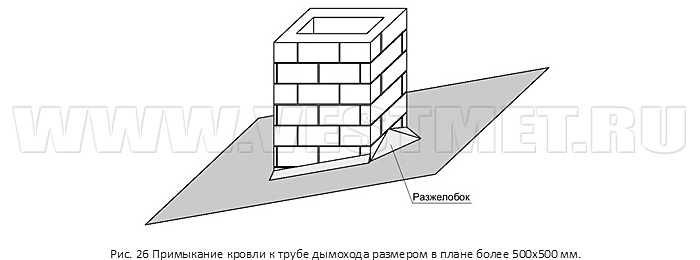

Примыкание кровли к трубе дымохода размером в плане более 500х500 мм

Порядок устройства примыканий кровли к дымоходам и стенам

Для плавного перехода материала с горизонтальной поверхности на вертикальную в месте примыкания прикрепляют рейку треугольного сечения 50×50 мм. Если примыкание имеет угол более 120º, то прикреплять рейку не требуется. На рейку и прилегающие к ней участки наносят мастику, а затем укладывают подкладочный ковер D-BASIS. Места нахлестов ковра также обрабатывают мастикой.

Если элемент располагается по отношению к поверхности кровли под углом более 90º, то гибкую черепицу приклеивают так, чтобы она заходила частично на поверхность элемента. Поверх черепицы приклеивают ендовый ковер Docke PIE. Он должен покрывать горизонтальную поверхность не менее чем на 20 см, а вертикальную – не менее чем на 30 см. Если угол примыкания менее или равен 90º, то поверх подкладочного ковра сначала приклеивают ендовый ковер (не менее 30 см по вертикали и 20 см по горизонтали). На ендовый ковер укладывают гибкую черепицу, при этом ее не доводят до поверхности примыкающего элемента. Расстояние между краем черепицы и финишной отделкой элемента должно составлять 80 мм.

Полученный "пирог" сверху закрепляют планкой примыкания. Место соединения планки примыкания с элементом обрабатывают полиуретановым герметиком.

Примыкание ската крыши к выступающим над ней конструкциям

Монтаж черепицы на ребра и коньки

Коньки и ребра кровли укрывают коньково-карнизной черепицей Docke PIE.

Правила монтажа коньково-карнизной черепицы Docke PIE на коньки и ребра:

  • С тыльной стороны гонтов коньково-карнизной черепицы удаляют плёнку №1. Удалять Плёнку №2 не нужно (см. рис. 11).
  • Перед монтажом гонты коньково-карнизной черепицы делят по линиям перфорации на три части. Полученными квадратами укрывают коньки и ребра.
  • Направление укладки черепицы на коньке зависит от преобладающих в данной местности ветров.
  • Монтаж черепицы на ребра начинают снизу.
  • Квадраты укладывают внахлест, каждый последующий квадрат должен наполовину перекрывать предыдущий.
  • Для прикрепления коньково-карнизной черепицы используют крепежи типа 1 (см. таблицу 1). Все квадраты за исключением последнего прибивают четырьмя гвоздями. С каждой стороны вбивают по два гвоздя так, чтобы они накрывались следующим квадратом. Последний квадрат прикрепляют при помощи мастики.
  • Монтаж черепицы при наличии конькового аэратора осуществляют согласно инструкции его производителя.

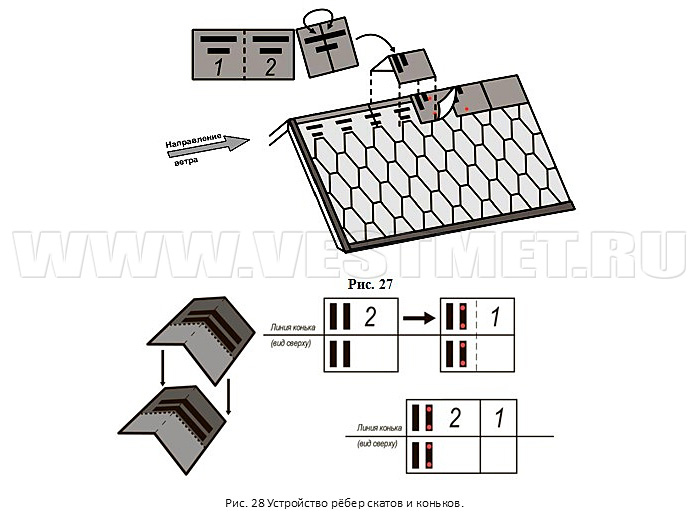

Устройство рёбер скатов и коньков

Эксплуатация кровель из гибкой черепицы Docke PIE

  • Контролировать состояние кровли рекомендуется два раза в год, лучше это делать осенью и весной.
  • Чтобы не повредить кровельное покрытие и в целях безопасности передвигаться по кровле нужно по переходным мостикам, лестницам или другим специальным конструкциям.
  • Ветки, листву и другой мусор убирают с кровли щеткой с мягкой щетиной. Мусор с острыми краями необходимо убирать вручную.
  • При накоплении на кровле большого количества снега, а также угрозе его схождения с кровли, снег нужно убирать. Чтобы не повредить при этом кровельное покрытие, на нем оставляют слой снега около 10 см в толщину.
  • Специалисты компании "Вестмет" советуют не использовать для удаления мусора и снега инструменты с острыми краями.
