Монтаж сплошного основания

Гибкая черепица повторяет форму материала, на который крепится, поэтому устройство основания под нее требует особой тщательности. На правильно смонтированное, ровное основание гонты черепицы ложатся ровно, и кровельное покрытие выглядит более привлекательно.

Сплошное основание под черепицу Docke PIE делают из ориентированно-стружечных плит OSB-3 либо ФСФ.

Правила монтажа плит OSB-3 и ФСФ

  • Для устройства основания под черепицу используют ровные плиты, материал должен быть сухим.
  • Необходимая толщина плит рассчитывается согласно действующим нормативам (зависит от конструкции кровли, угла уклона скатов, предполагаемой снеговой нагрузки и др.).
  • Плиты укладывают вразбежку.
  • Горизонтальные стыки плит должны располагаться на рейках обрешетки.
  • Допустимые перепады по высоте плит – до 2 мм.
  • Между краями плит необходимо оставлять зазор шириной от 3 до 5 мм для обеспечения возможности линейного расширения материала.
  • Для прикрепления плит к основанию используются крепежи типа 2 (см. таблицу 1).

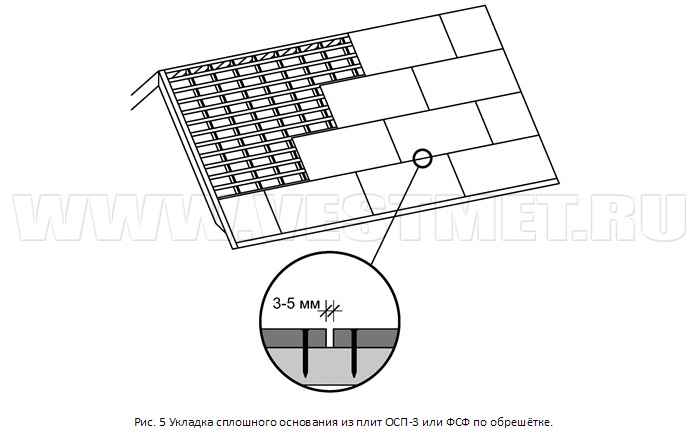

Укладка сплошного основания

Монтаж подкладочных ковров

В качестве дополнительного гидроизоляционного материала под черепицу Docke PIE применяются подкладочные ковры D-BASIS STANDARD, STANDARD PLUS, COMFORT и COMFORT GLASS.

Правила монтажа подкладочных ковров D-BASIS

  • Ковер следует укладывать по всей площади кровли, его нужно использовать вне зависимости от углов уклона скатов.
  • Перед монтажом подкладочный ковер полностью раскатывают и оставляют так полежать на 30-60 минут. После этого ковер сворачивают в рулоны с обеих сторон. При укладке ковра на кровлю его раскатывают в стороны.
  • Для фиксации подкладочного ковра используют крепежи типа 1 (см. таблицу 1). По длинным краям ковра гвозди забивают через каждые 20 см, по коротким – через 10 см. Нижнее полотно прикрепляют к основанию по всем сторонам, а остальные полотна – только по верхней и боковым сторонам.
  • Подкладочный ковер следует укладывать ровно, на нем не должно быть складок.
  • Полотна ковра располагают параллельно карнизу. Монтаж начинают снизу и затем двигаются к коньку. Ширина нахлестов полотен должна составлять 10-15 см. Работу осуществляют в следующем порядке: сначала укладывают одно полотно подкладочного ковра, затем монтируют на него черепицу и после этого приступают к укладке следующего полотна.
  • Места стыков полотен и их края по периметру кровельного ската промазывают на ширину 10-15 см мастикой. Так мастику наносят на все подкладочные ковры, кроме D-BASIS STANDARD PLUS, поскольку он имеет самоклеящиеся полоски по краям. При использовании этого ковра мастикой промазывают только боковые стыки и участки, где самоклеящийся слой обрезан.

На стыках подкладочных ковров следует исключить проникновение под них влаги. Нахлесты нужно делать такими, чтобы вода беспрепятственно стекала вниз по материалу.

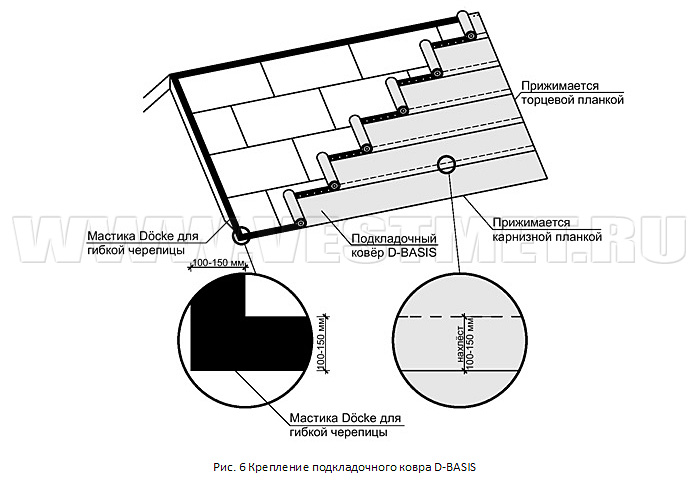

Крепление подкладочного ковра D-BASIS

При устройстве ендовы подкладочный ковер сначала укладывают непосредственно в ендову. Полотно по периметру предварительно обрабатывают мастикой на ширину 10-15 см. После этого подкладочные ковры монтируют на скаты кровли.

Ниже приведена схема укладки полотен подкладочного материала в районе ендовы.

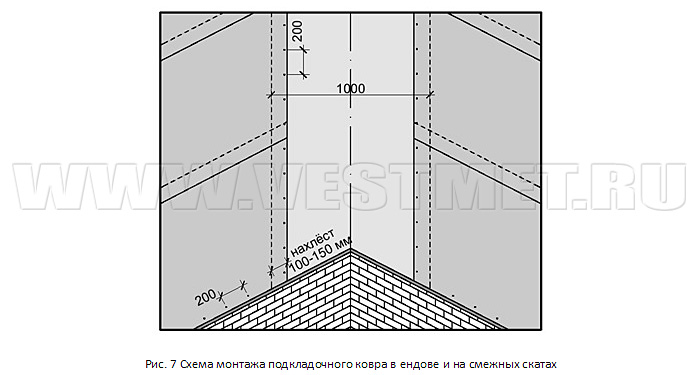

Схема монтажа подкладочного ковра в ендове и на смежных скатах

Применение подкладочных ковров для устройства временной кровли

Ковры D-BASIS COMFORT и D-BASIS COMFORT GLASS могут выполнять функции временного кровельного покрытия. Срок их использования в таком качестве – до полугода. При этом необходимо соблюдать следующие условия:

  • Полотна прикрепляют к основанию гвоздями через каждые 10 см вдоль длинных сторон и через 5 см вдоль коротких (боковых) сторон.
  • Все полотна необходимо закреплять со всех сторон.
  • Подкладочные ковры нужно дополнительно смазывать мастикой по периметру кровли и на стыках полотен. Ее наносят полосами шириной 10-15 мм.
  • Для защиты от ветра ковер по всей поверхности кровли дополнительно прижимают планками сечением 50×25 мм. Их монтируют перпендикулярно карнизам с шагом до 1 метра.

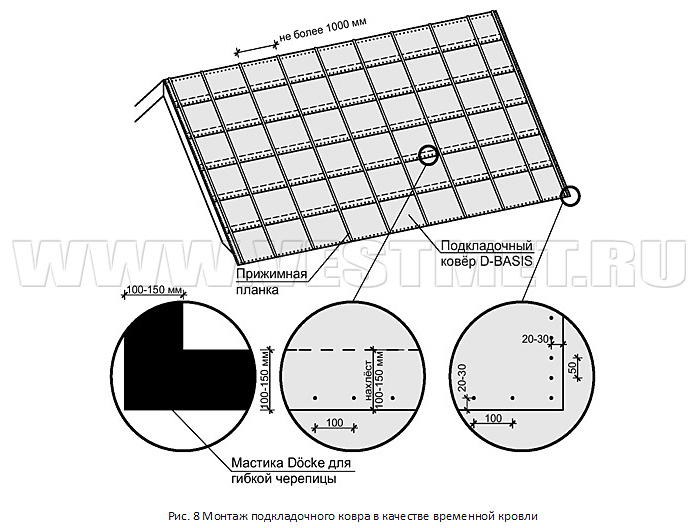

Монтаж подкладочного ковра в качестве временной кровли

Монтаж торцевых и карнизных планок

Торцевые и карнизные планки, как отмечают специалисты компании «Вестмет», служат для дополнительного укрепления свесов кровли. Кроме того, они защищают лобовую доску от влаги и других внешних воздействий.

Если на планке имеется защитное покрытие (пленка), то его снимают до монтажа. После прикрепления планки это будет сделать труднее.

Сначала крепят кронштейны для водосточной системы, а затем монтируют на свесы кровли карнизные и торцевые планки. Их прикрепляют поверх подкладочного материала внахлест, ширина нахлестов планок – не менее 5 см.

Для закрепления планок используют крепежи типа 1 (см. таблицу 1). Забивают гвозди двумя рядами в шахматном порядке. Расстояние между расположенными в одном ряду гвоздями должно составлять 12-15 см.

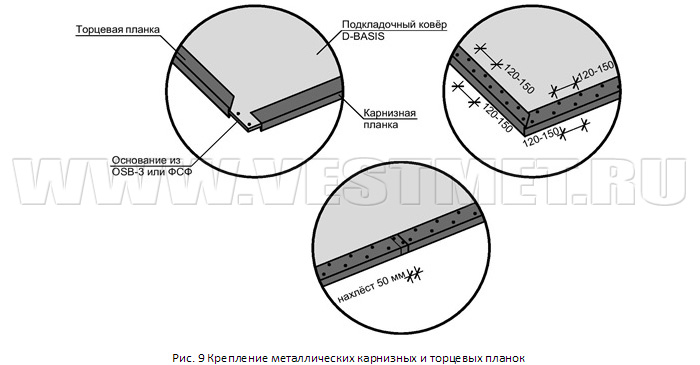

Крепление металлических карнизных и торцевых планок

Монтаж ендового ковра

Ендовый ковер применяется для дополнительной защиты ендов от влаги.

Правила монтажа ендового ковра Деке

  • Укладывают ендовый ковер поверх полотен подкладочного ковра.
  • Перед укладкой края ендового ковра снизу промазывают мастикой на ширину не менее 10 см.
  • Прикрепление ендового ковра осуществляют крепежами типа 1 (см. таблицу 1) не далее 3 см от его края. Шаг между гвоздями – до 10 см.
  • С помощью шнурки на ендовом ковре отмечают края будущего желоба так, чтобы его ширина составляла 10-15 см.

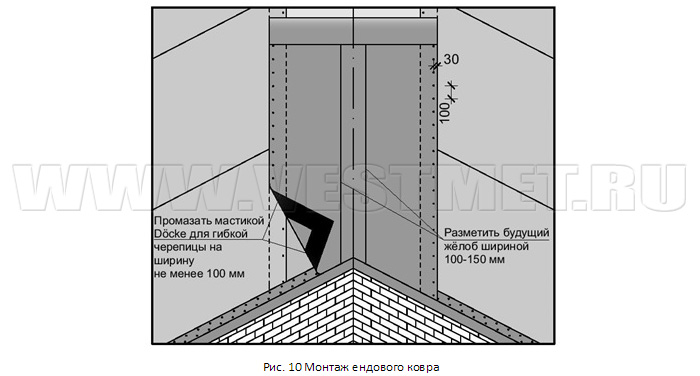

Монтаж ендового ковра

Монтаж карнизной черепицы

Поверх карнизных планок монтируют коньково-карнизную черепицу Дёке PIE.

Правила монтажа коньково-карнизной черепицы в области карнизов

  • Перед монтажом удаляют с гонтов коньково-карнизной черепицы плёнку №1. Удалять плёнку №2 не нужно.

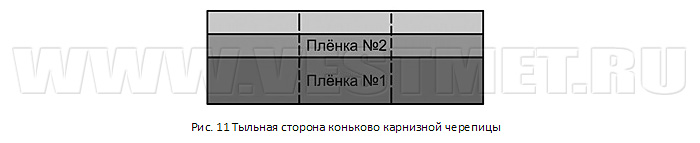

  • Тыльная сторона коньково-карнизной черепицы
  • На карнизы монтируют целые гонты коньково-карнизной черепицы.
  • Коньково-карнизную черепицу располагают поверх карнизных планок так, чтобы ее нижний край находился на 10 мм выше сгиба карнизной планки. Гонты монтируют встык.

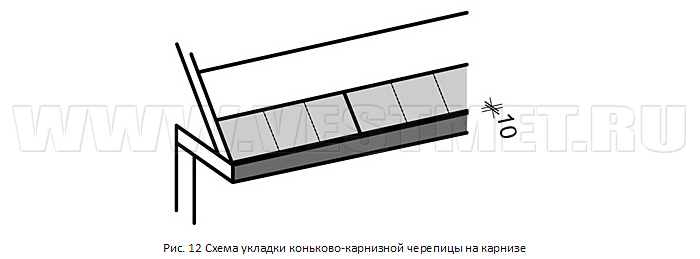

  • Схема укладки коньково-карнизной черепицы на карнизе
  • Для прикрепления коньково-карнизной используют крепежи типа 1 (см. таблицу 1). По верхнему краю гонтов гвозди забивают на расстоянии 2,5 см от края. Рядовую черепицу укладывают так, чтобы ее лепестки закрывали перфорацию, шляпки гвоздей и места соединения гонтов коньково-карнизной черепицы.

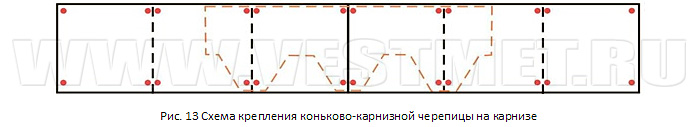

  • Схема крепления коньково-карнизной черепицы на карнизе
