Укладка гибкой черепицы – ответственный, но в то же время, не очень сложный процесс. Важно лишь внимательно изучить инструкцию по монтажу и подготовить необходимый инструмент и материалы.

Для работы с гибкой черепицей Döcke PIE вам понадобятся следующие инструменты:

  1. меловая веревка или шнурка;
  2. рулетка и маркер;
  3. кровельный нож и доска, которую можно подложить под место реза для защиты от случайного пореза гонтов;
  4. ножницы по металлу (для раскроя капельников и планок);
  5. кровельный молоток (с пробойником) и кровельные ершённые гвозди Döcke;
  6. битумная мастика Döcke;
  7. кровельные аэраторы (точечные и/или коньковые).
Инструменты для монтажа гибкой черепицы Деке Пие

Также, при работе на высоте, мы настоятельно рекомендуем использовать необходимую для этого страховку, обувь на нескользящей резиновой подошве и защитную каску.

Важно следить за чистотой на рабочем месте, не допускать скопления упаковочной пленки и обрезков гонтов, во избежание поскальзывания и падений.

Выполняя подготовительные работы необходимо помнить о правилах хранения гибкой черепицы. Материал следует хранить при неукоснительном соблюдении следующих требований:

  • Хранение материала должно производиться только в заводской упаковке производителя на поддонах. Нарушение оригинальной упаковки производителя категорически запрещается.
  • Хранение материала должно производиться только в закрытом и сухом помещении на расстоянии не менее 1,5 м от отопительных приборов.
  • При хранении не допускается установка поддонов друг на друга.
  • Хранение материала должно производиться при температуре не ниже -40°С и не выше +50°С.
  • Хранение материала должно производиться при относительной влажности воздуха не более 80%.
  • При хранении необходимо избегать попадания прямых солнечных лучей.
  • Штабелирование пачек – не более 14 рядов в высоту.

Подготовка основания под кровлю

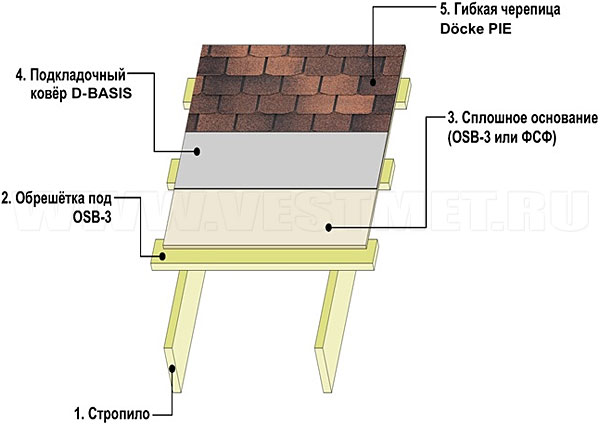

Конструктивное решение неутепленной крыши:

Конструктивное решение неутепленной крыши

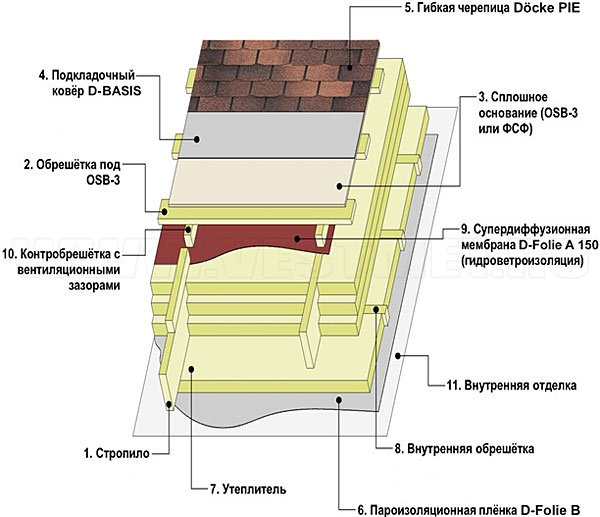

Конструктивное решение утепленной крыши:

Конструктивное решение утепленной крыши

Самым ответственным шагом в подготовке к монтажу гибкой черепицы Döcke PIE является подготовка кровельного основания. Срок службы кровли зависит не только от качества внешнего слоя – но и от каждого отдельного элемента кровельного пирога. Для обеспечения надлежащего качества, необходимо учитывать следующие требования:

  1. Требования к стропильной системе и обрешётке
  2. Шаг и сечение стропил определяют расчётом по СП 16.13330 или СП 64.13330 в зависимости от действующих нагрузок по СП 20.13330. Предпочтительный шаг стропил при расчёте принимают равным 400 или 600 мм.

  3. Требования к теплоизоляционному слою
  4. Для утеплённой крыши предусматривают теплоизоляционный слой из минераловатных плит с плотностью не менее 40 кг/м³ и прочностью на сжатие при 10%-ной линейной деформации 20 – 30 кПа по ГОСТ 32314.

    Толщину теплоизоляции в зависимости от климатических условий строительства и внутреннего температурно-влажностного режима здания предусматривают по СП 50.13330.

    В зависимости от толщины теплоизоляции и размера стропил различают следующие конструктивные решения утеплённой крыши:

    • толщина теплоизоляции равна высоте стропила: супердиффузионная мембрана D-Folie A 150 или А 100 расположена на поверхности теплоизоляции с образованием над нею одноканального вентиляционного зазор;
    • толщина теплоизоляции больше высоты стропила: в этом случае дополнительный слой может быть расположен снизу под стропилами между доборными брусками, высота которых равна толщине дополнительной теплоизоляции.

    В обоих случаях между теплоизоляцией и внутренней обшивкой укладывается пароизоляционная пленка D-Folie B, B90 ил BR.

  5. Требования к контробрешетке
  6. Для контробрешетки применяют обрезные бруски хвойных пород не ниже 2-го сорта по ГОСТ 8486 с влажностью не более 22%.

    Ширина и толщина брусков контробрешетки должны быть не менее 50 мм, длина – не более 1500 мм.

    Бруски контробрешетки укладывают с зазором между торцами соседних брусков, величина которого должна быть не менее 50 мм. При этом зазоры между торцами соседних брусков контробрешетки не должны быть расположены на одной линии (рисунок 6.3).

    Бруски контробрешетки следует располагать так, чтобы исключить возможность нависания концов стыковочных досок обрешётки под сплошной настил из ОСП-3 над зазорами между торцами соседних брусков контробрешетки.

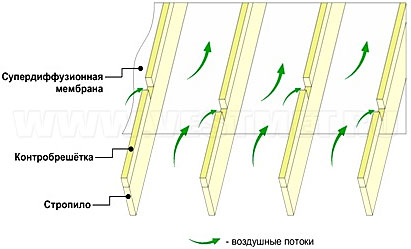

    Раскладка брусков контробрешетки с образованием зазоров для вентиляции:

    Раскладка брусков контробрешетки с образованием зазоров для вентиляции
  7. Требования к обрешётке
  8. Для обрешётки применяют обрезные доски хвойных пород не ниже 2-го сорта по ГОСТ 8486 с влажностью не более 22%.

    Толщина досок обрешётки должна быть не менее 20 – 25 мм (ГОСТ 24454), ширина – не более 100 – 150 мм.

    Расстояние между осями досок обрешётки должно быть не более 300 мм.

    Обрешётку из досок укладывают по контробрешетке из брусков.

    Черепица принимает форму основы, на которую она монтируется. Чем тщательнее подготовлена основа, тем более ровно ляжет черепица.

    В качестве сплошного основания под укладку черепицы необходимо применять плиты OSB-3 или ФСФ.

Основные правила укладки плит OSB-3 или фанеры ФСФ

  1. Плиты должны быть сухими и ровными.
  2. Толщина зависимости снеговой нагрузки, уклона скатов, наличия обрешётки и т.д.
  3. Плиты необходимо крепить вразбежку.
  4. Горизонтальный стык плит должен обязательно приходиться на доску обрешётки.
  5. Перепад по высоте между плитами не должен превышать 2 мм.
  6. Между плитами следует оставлять зазор 3-5 мм для компенсации линейного расширения.
  7. Крепёж плит сплошного основания - тип 2 (таблица №1).

Таблица №1 - Выбор вида крепежного изделия в зависимости от используемого материала.

Тип крепежа
Вид крепежа
Длина
Особенности
Тип 1
Для битумных изделий и карнизных и торцевых металлических планок
Оцинкованные ершённые гвозди
Не менее 30 мм
Диаметр шляпки от 8 мм
Оцинкованные винтовые гвозди
Тип 2
Для плит сплошного основания
Оцинкованные ершённые гвозди
Не менее 50 мм
С потайной головкой
Оцинкованные винтовые гвозди
Саморезы оцинкованные, анодированные или гальванизированные по дереву

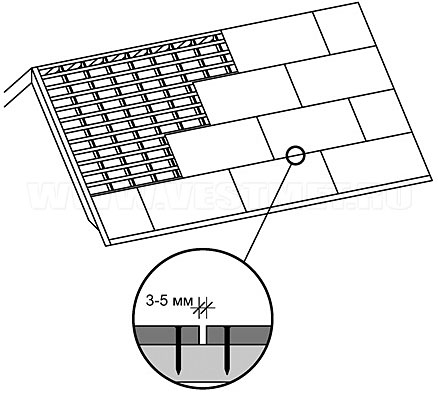

Укладка сплошного основания из плит ОСП-3 или ФСФ по обрешётке:

Укладка сплошного основания из плит ОСП-3
