Инструкция по монтажу битумной черепицы Тегола Антик

Геометрические и физические характеристики гибкой кровли

Количество листов в упаковке, шт.
24
Покрываемая по верхность из 1 упаковки, м2
3,45
Количество упаковок на поддоне, шт.
52
Удельный вес покрытия, кг/м2
9,4
Тип битума
Битумный компаунд СБС
Размеры листа, мм
1000 х 340 х 3,0
Видимая часть листа, мм
145

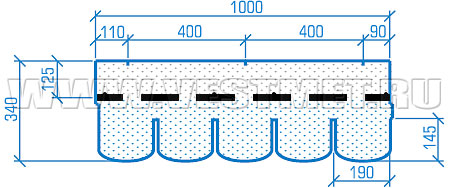

Характеристики листа мягкой кровли Тегола Антик

Укладывать гибкую черепицу Тегола Антик необходимо на сухую и очищенную поверхность (фанера, доска, плита OSB-3, ж/б плита). При монтаже следует оставлять зазор 3-4 мм между элементами основания, перепад по высоте должен быть не более 2 мм.

Битумная кровля Tegola Antic (Тегола Антик)

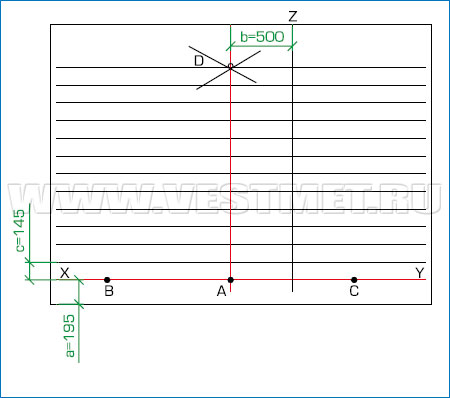

Разметка крыши

  • На расстоянии 195 мм от карниза мелованной шнуркой проводится линия XY, которая проходит параллельно линии конька крыши;
  • Отмечается середина линии XY (точка А);
  • С двух сторон от точки А на равном расстоянии размечаются точки В и С, АВ=ВС=1,5 м;
  • Один конец «отбивки» установить в точку В и провести дугу на расстоянии около 2 м, используя «отбивку» в качестве циркуля. Сделать засечку над точкой А. Повторить то же самое из точки С. Пересечение двух дуг будет точкой D;
  • Через точки А и D провести прямую до конька, полученная линия будет центральной для ската крыши;
  • На расстоянии 500 мм от AD провести параллельную линию Z;
  • Начиная от XY провести параллельные линии с шагом 145 мм до верха крыши.
Разметка крыши

Дополнительная гидроизоляция

В зависимости от величины уклона крыши гидроизоляция настилается либо сплошным слоем, либо в самых уязвимых для влаги местах. Для этого специалисты компании Вестмет используют рулонные подкладочные материалы.

При уклоне крыши до 30° подкладочный ковер укладывается по всей ее поверхности, параллельными карнизу слоями.

Свыше 30° — только по карнизу, вокруг дымоходов, вентиляционных шахт, мансардных окон, в ендовы.

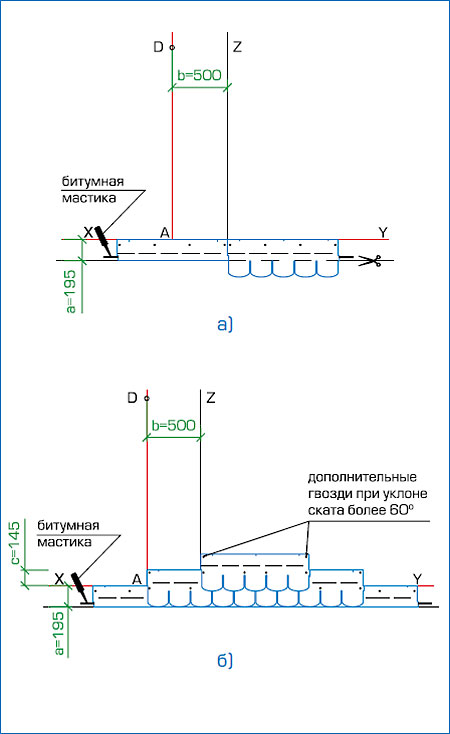

Укладка мягкой черепицы

  • Начальный ряд мягкой кровли Tegola складывается из листов, обрезанных по линии конечных точек вырезов. Он имеет ширину 195 мм и укладывается по обе стороны от линии Z вдоль карниза. По нижнему краю материал крепится битумной мастикой, по верхнему — четырьмя гвоздями. Оси гвоздей должны быть на 5 см ниже верхнего края полосы;
  • Следующий ряд черепицы монтируется начиная от линии AD. Этот и последующие ряды кровли уже не обрезаются;
  • Затем укладывается ряд от линии Z. После него опять от линии AD.
  • В такой последовательности происходит укладка всей гибкой черепицы по крыше. Наличие специальных рисок и пазов упрощает смещение и выравнивание рядов при монтаже.

Особенности монтажа :

  1. Для резки мягкой кровли Тегола серии Антик рекомендуется использовать нож с крючкообразным лезвием;
  2. Гонты из разных партий нельзя укладывать на одну крышу в виду возможного наличия оттенка в партиях;
  3. Защитное покрытие с нижней части листа можно не удалять.
Укладка мягкой кровли Тегола Антик

Фиксация (крепление) листов

Для крепления битумной черепицы Антик используют специальные кровельные (ершенные) гвозди. Их длина зависит от толщины обрешетки, диаметр - 3,2 мм, диаметра шляпки – 10 мм. Забивать гвозди необходимо строго перпендикулярно поверхности, при этом гвоздь должен прошивать и верхний край нижележащего листа. При уклоне крыши более 60° лист должен крепиться 6 гвоздями. Шляпки гвоздей должны плотно прилегать к кровле, но не врезаться в нее.

Особенности крепления:

  • При температуре менее 10° С необходимо прогревать битумные клеевые полосы с помощью строительного фена для лучшего склеивания;
  • Ендовы, места соединения кровли с мансардными окнами, пересечения смежных скатов крыши обрабатываются битумной мастикой. Толщина слоя мастики должна быть 0,5-1,0 мм, т.к. увеличение ее может нанести вред материалу.

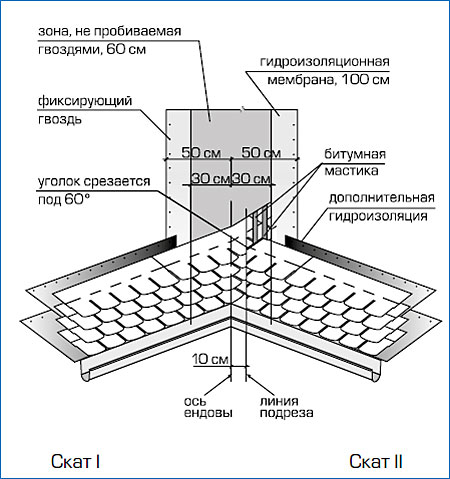

Ендова

Для гидроизоляции ендовы используется мембрана шириной 1 м, которая укладывается так, чтобы ось ендовы проходила по центру изоляции. К поверхности крыши мембрана крепится гвоздями. В свою очередь черепица на мембрану фиксируется либо битумной мастикой либо с помощью строительного фена.

Укладку гибкой черепицы выполняют методом «подрез»:

  • Работы необходимо начинать со ската крыши меньшей протяженности либо со ската с меньшим уклоном (скат I, см. рис.).
  • На смежном скате на расстоянии 30 см от оси ендовы вдоль нее отбивается линия.
  • Лист черепицы со ската I, укладывается таким образом, чтобы заходить на соседний скат II на 30 см. Затем лист обрезается по линии и крепится к крыше битумной мастикой либо наплавляется феном. Таким образом, гибкая черепица укладывается на скат I до тех пор, пока не закроет его полностью. Для того чтобы не повредить покрытие, рекомендуется при подрезке листов использовать подкладочный материал (к примеру фанеру, доски).
  • На смежном скате II отмечается линия подрезки параллельно оси ендовы и на расстоянии 10 см от неё. Листы, укладываемые на этом скате, должны подрезаться по линии подрезки, а верхний уголок листа - под углом 60°.
  • Такой порядок действий выполняется до тех пор, пока укладка ендовы не завершится. Крепление листов в ендове выполняется либо наплавлением феном, либо мастикой. Запрещается крепление гонтов гвоздями ближе 30 см от оси ендовы.
Ендова

Конек

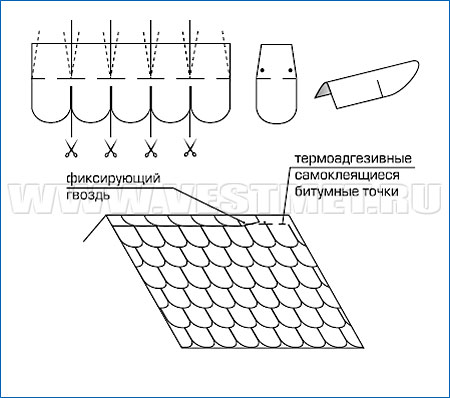

Коньковые элементы нарезаются из тех же листов битумной черепицы, что и вся крыша. Для этого гонты разрезаются по линиям вырезов и подрезаются в форме трапеции. Каждый элемент укладывается до линии конька, а оставшаяся часть загибается через конек и крепится на противоположном скате. Фиксируется каждый элемент двумя гвоздями, которые накрываются следующим коньковым элементом. Для лучшей фиксации рекомендуется нижнюю сторону элемента обработать мастикой и прогреть строительным феном.

Монтаж коньковых элементов Тегола

Важно:

При наличии какой-либо из перечисленных особенностей, необходима консультация со специалистами компании Вестмет по вопросу последовательности монтажа:

  • работы в холодное время года (температура ниже +5°С);
  • наличие на крыше скатов длиной более 9 м;
  • наличие жилого чердачного помещения;
  • основание для кровли выполнено не из доски, фанеры, OSB плиты;
  • кровля будет эксплуатироваться в «сложных» климатических условиях;
  • прочие всевозможные отклонения при монтаже.

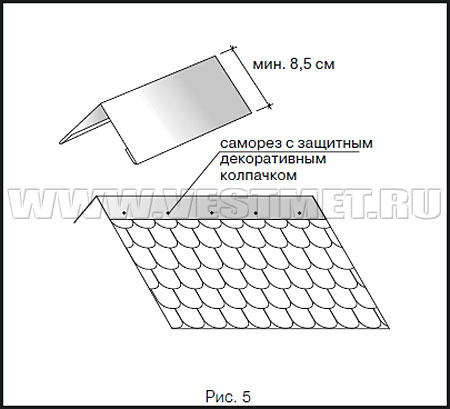

Монтаж коньковых элементов Тегола

Правила хранения гибкой черепицы Tegola:

  • Черепицу рекомендуется хранить в заводской упаковке;
  • Во избежание склеивания листов гибкой черепицы между собой, не хранить ее на солнце;
  • Не складывать более 13 рядов в высоту.
