Инструкция по монтажу битумной черепицы Тегола Классик

Основные характеристики мягкой кровли

Всего листов в одной упаковке
24
Площадь поверхности, покрываемая из одной упаковки
3,5
Число упаковок на поддоне
52
Удельный вес кровли
9,5

Вид битума

Битумный компаунд СБС
Параметры листа
1000 х 340 х 3,0
Видимый фрагмент листа
145

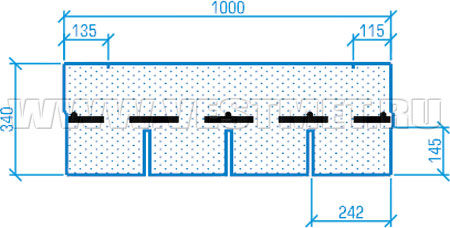

Характеристики листа мягкой кровли Тегола Классик

Монтаж битумной черепицы Тегола Классик предусматривает наличие чистого, сухого и гладкого основания. В качестве последнего может быть использована фанера повышенной влагостойкости, железобетонная плита, ориентированно-стружечная плита (ОСП), обрезная или шпунтованная доска и т.п. Стыки отдельных компонентов такого основания необходимо размещать вразбежку с небольшим зазором (3-4 мм). Причем перепады по высоте должны быть не более 2 мм.

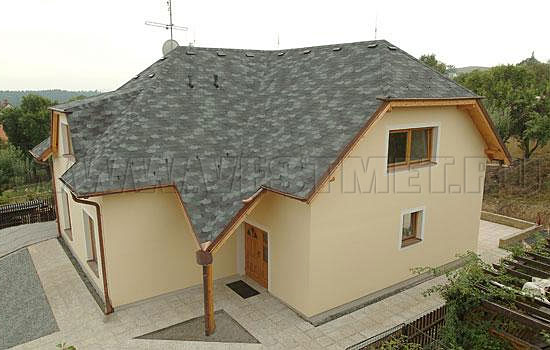

Битумная кровля Tegola Classic (Тегола Классик)

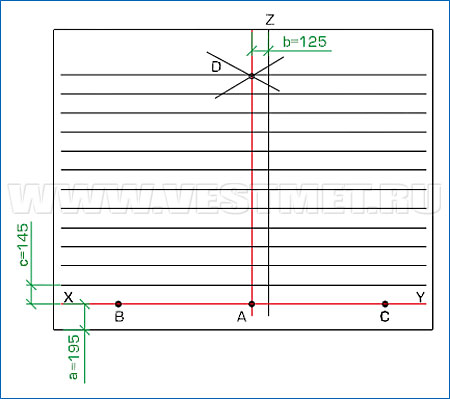

Особенности разметки кровли

  • при помощи мелованной шнурки («отбивки») прочертите прямую XY, следующую параллельно линии конька на расстоянии а (19,5 см) от линии карниза;
  • обозначьте условную середину этой прямой точкой А;
  • на одинаковом расстоянии (около 1,5 м) от точки А в одну и другую сторону обозначьте точки B и C;
  • используя мелованную шнурку в качестве циркуля с одним ее краем в точке В и длиной, превышающей ВА, однако меньшей, чем ВС (около 2 м), сделайте метку над точкой А. В точности повторите это же действие, но уже из точки С. Дуги, проведенные в результате этих двух действий, имеют общую точку пересечения –D;
  • чтобы определить центральную линию ската, посредством мелованной шнурки проведите прямую через точки AD до верха кровли;
  • на расстоянии b (12,5 см) параллельно AD обозначьте прямую Z;
  • двигаясь от прямой XY к верху ската, прочертите параллельные линии с шагом c (14,5 см).
Разметка крыши

Дополнительная гидроизоляция

Вспомогательную гидроизоляцию крыши можно осуществить с помощью рулонных подкладочных материалов.

Если уклон ската кровли не превышает 30°, то гидроизоляционный подкладочный материал стелется рядами, параллельными карнизу по всей поверхности крыши (с поперечным нахлестом – 20 см, а с продольным – 10 см).

Если уклон ската превышает 30°, то подкладочный материал укладывается в ендовы; вокруг вентиляционных шахт, дымоходов или мансардных окон; по карнизу (как минимум – в два ряда). Кроме того, гидроизоляционная прослойка также может быть уложена и в других местах кровли, где существует вероятность концентрации влаги, снега или льда.

Монтаж мягкой черепицы Тегола Классик

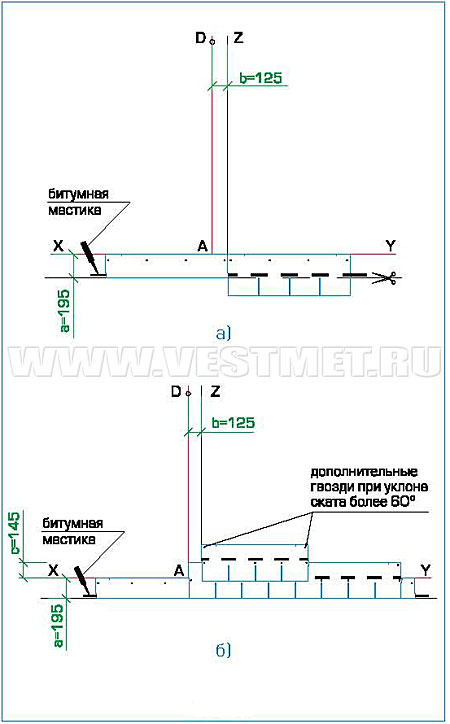

  • начальный ряд монтируется из листов гибкой черепицы, обрезанных по линии, которая сформирована конечными точками вырезов. Созданные подобным образом полосы, ширина которых 19,5 см, укладываются вдоль линии карниза по обе стороны от прямой Z. Их фиксация по верхней кромке осуществляется при помощи 4-х гвоздей (их ось – на 5 см ниже верхнего края полосы), а по нижнему краю посредством битумной мастики;
  • затем первый ряд черепицы Тегола Классик монтируется от прямой AD;
  • укладка второго ряда черепицы ведется от линии Z (при этом смещение от AD составляет 12,5 см);
  • монтаж третьего ряда черепицы – от прямой AD;
  • в обозначенном порядке монтаж кровельного материала выполняется по всей поверхности крыши. Смещение и выравнивание рядов при укладке заметно облегчают специальные пазы и риски, которые имеются на каждом листе черепицы.

Это необходимо помнить:

  1. Оптимальным инструментом для резки битумной черепицы Тегола Классик является нож с крючкообразным лезвием.
  2. В процессе укладки кровли можно не удалять защитную пленку с нижней части листа черепицы.
  3. Желательно избегать использования кровельного материала из разных партий (производственных кодов). Существует вероятность несовпадения оттенка в партиях.
Укладка мягкой кровли Тегола Классик

Крепление листов гибкой черепицы

Фиксация листов черепицы Тегола Классик осуществляется с помощью гальванизированных кровельных гвоздей (Fe Zn) улучшенного прилегания (крученых или ершенных), имеющих гладкие широкие шляпки. Диаметр гвоздя – 3,2 мм, шляпки – 10 мм, а его длина определяется типом и толщиной обрешетки.

Лист битумной черепицы фиксируется 4-ю гвоздями (их ось – на уровне битумных клеевых полос) так, чтобы каждый гвоздь мог при этом закрепить и верхний край находящегося под ним другого листа.

В процессе монтажа черепицы на скатах (уклон – свыше 60°) каждый лист должен фиксироваться 6-ю гвоздями. Дополнительные два гвоздя призваны закрепить верхние углы листа на расстоянии 2,5 см от краев.

Компания Вестмет рекомендует помнить: если температура воздуха в день укладки кровли находится ниже отметки 10°С, то битумные клеевые полосы нижнего листа необходимо подогреть, используя специальный тепловой строительный фен. После чего к ним следует прижать лепестки верхнего листа черепицы для более качественной фиксации.

Точки соприкосновения кровельного материала с мансардными окнами, металлическими фартуками и т.д., а также ендовы необходимо старательно обработать битумной мастикой. Последняя выпускается в картриджах и металлических банках.

Для извлечения мастики из банок следует использовать шпатель и наносить ее полосами. Ширина каждой полосы – 2-3 см, интервал между полосами – 1,5-2 см. При этом толщина слоя не должна превышать 0,5-1 мм.

Необходимо учитывать, что качество склеивания не зависит от количества нанесенной мастики. Более того, избыточный ее расход может повредить поверхности, которые склеиваются.

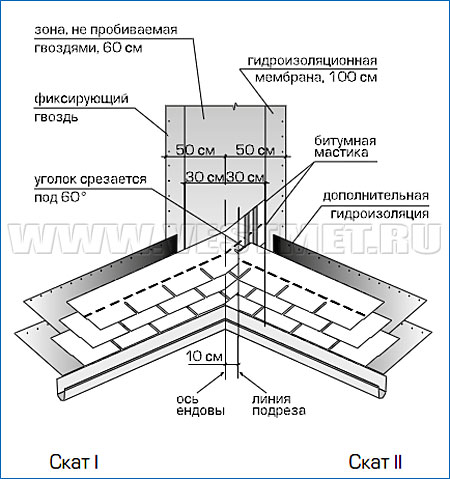

Ендова

Гидроизоляционная мембрана, шириной 1 м (50 см по обе стороны от оси ендовы) служит защитным подкладочным слоем. Фиксируется она с помощью гвоздей через каждые 10 см. Черепица Тегола Классик закрепляется на гидроизоляционной мембране при помощи битумной мастики или же наплавляется посредством теплового строительного фена. «Подрез» – способ, который используется для монтажа ендов.

  • укладку нужно начинать со ската, имеющего меньший уклон или меньшую протяженность (скат I);
  • параллельно оси ендовы на прилегающем скате (скат II) отбивается линия на расстоянии 30 см от оси
  • лист битумной черепицы, примыкающий к ендове со ската I, переходит на 30 см за ось ендовы на скат II, после чего обрезается по линии. Фиксация листа производится при помощи битумной мастики или же наплавляется посредством теплового строительного фена;
  • указанные действия нужно повторять до тех пор, пока черепица полностью не покроет скат I;
  • вдоль оси ендовы на скате II отбивается линия подрезки на расстоянии 10 см от оси;
  • лист битумной черепицы, примыкающий к ендове со ската II, должен достигать линии подрезки и быть обрезанным по ней. Верхний угол обрезанного края листа черепицы подрезается под углом 60° (5х3 см);
  • закрепление листов черепицы Тегола Классик в ендове производится с помощью битумной мастики или же благодаря наплавлению посредством теплового строительного фена;
  • упомянутые действия нужно повторять столько раз, сколько потребуется для окончательной укладки ендовы.

Это необходимо помнить:

  1. В процессе подрезки листов черепицы необходимо быть крайне осторожным (скажем, подкладывать ДВП, фанеру или другие подобные материалы). Это, в свою очередь, предотвратит нанесение вреда нижележащему покрытию.
  2. В ходе фиксации использование гвоздей на расстоянии ближе, чем 30 см к оси ендовы, неприемлемо!
Ендова

Ребро (конек)

Верхний ряд мягкой черепицы укладывается до линии ребра (конька). Его выступающая часть загибается через конек, после чего закрепляется на противоположном скате.

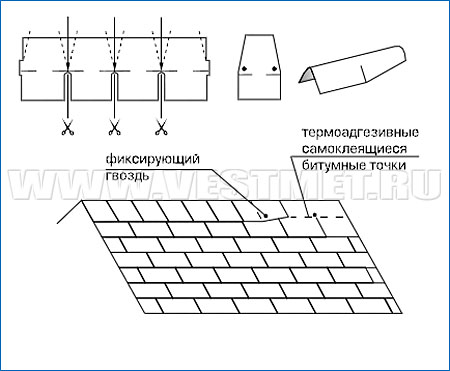

Специалисты компании Вестмет рекомендуют нарезать фрагменты конька из листов черепицы Тегола Классик по линиям вырезов, а также подкраивать для обретения ими формы трапеции. Фрагменты, созданные таким образом, монтируются внахлест на ребра и коньки. При этом направление монтажа зависит от преимущественного направления ветра. Отдельно взятый коньковый фрагмент крепится двумя гвоздями. Последние перекрываются следующим коньковым фрагментом. В процессе монтажа нижнюю часть конькового фрагмента желательно обработать по периметру битумной мастикой, а также прогреть тепловым строительным феном. Это позволит обеспечить оптимальное прилегание и гибкость фрагмента конька.

Монтаж коньковых элементов Тегола

Это необходимо помнить:

  1. В случае если крыша располагает одной из нижеуказанных особенностей, целесообразно проконсультироваться с торговым представителем Тегола по поводу последовательности осуществления кровельных работ, а также возможности применения того или иного кровельного материала:
    – основание крыши смонтировано не из фанеры/ОСП/доски;
    – крыша располагает скатами, длина которых более 9 м;
    – у дома имеется жилое чердачное помещение (мансарда);
    – монтаж мягкой кровли осуществляется в холодный период (температура ниже 5°С);
    – данный кровельный материал планируется эксплуатировать в «сложных» климатических условиях;
    – прочие нестандартные обстоятельства, имеющие отношение к укладке и последующей эксплуатации крыши.
  2. Основная видимая часть листа черепицы (145 см) может не соответствовать по цвету верхней невидимой части листа.

Инструкция по хранению мягкой черепицы Тегола Классик

  • кровельный материал должен храниться в оригинальных упаковках;
  • оригинальные упаковки можно уложить в штабель, высота которого не должна превышать 13 рядов;
  • стоит избегать хранения черепицы на солнце, так как это может привести к склеиванию листов один с другим.
