Руководство по монтажу битумной черепицы Тегола Нордик

Геометрические и физические характеристики мягкой кровли

Количество листов в упаковке, шт.
24
Покрываемая поверхность из 1 упаковки, м2
3,45
Количество упаковок на поддоне, шт.
48
Удельный вес покрытия, кг/м2
8,5
Тип битума
Битумный компаунд СБС
Размеры листа, мм
1000 х 337 х 3,0
Видимая часть листа, мм
143,5

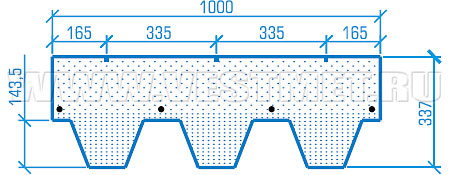

Характеристики листа мягкой кровли Тегола Нордик

Монтаж битумной черепицы Нордик выполняется на сухое, гладкое, очищенное от пыли основание, в качестве которого может выступать влагостойкая фанера, ОСП, обрезная или шпунтованная доска и даже бетонные плиты. Элементы основания должны быть состыкованы с разбежкой швов и с промежутком в 3-4 мм. По высоте перепады допускаются в пределах 2 мм.

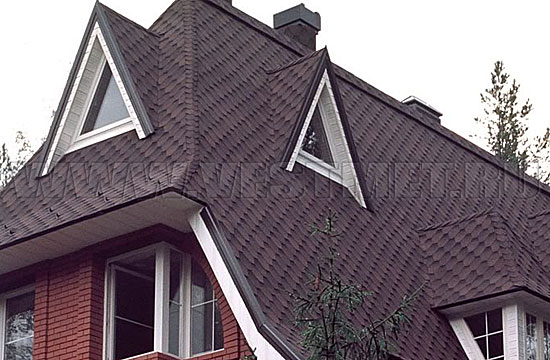

Битумная кровля Tegola Nordic (Тегола Нордик)

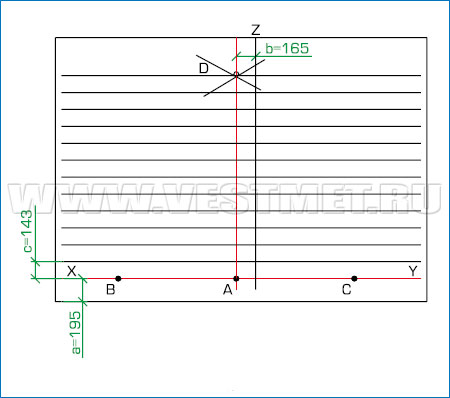

Разметка крыши

  • С помощью мелованной шнурки проводится линия XY – она должна проходить параллельно коньку крыши и находиться на расстоянии «a» от карниза. Как правило, это 19,5 см.
  • Для удобства необходимо отметить середину этой линии – на рисунке она обозначается точкой А.
  • С обеих сторон от точки А на равном расстоянии приблизительно в 1,5 м отмечаются точки С и B.
  • Пользуясь шнуркой как циркулем, устанавливаем один её конец в точке В. Второй конец шнурки определяется длиной отрезков AB и BC – расстояние до второго конца должно быть больше чем первый, но меньше чем второй отрезок. Приблизительно около двух метров. Этим «циркулем» необходимо сделать отметки над точкой А. Точно такую же процедуру нужно проделать из точки С. В месте пересечения дуг получается точка D.
  • Линия, отбитая шнуркой от низа и до верха крыши и проходящая через точки A и D, обозначает центральную ось ската.
  • Теперь параллельно линии AD на расстоянии «b», равном 16,5 см, отбиваем линию Z, которая обозначит шаг смещения элементов мягкой черепицы.
  • И на последнем этапе с шагом 14,3 см отбиваем горизонтали, проходящие параллельно линии XY. Разметить их необходимо до самого верха крыши.
Разметка крыши

Дополнительная гидроизоляция

Чтобы сделать дополнительную изоляцию кровли и предотвратить протекание дождевой воды через повреждённые участки, используется рулонный материал на битумной основе.

На скатах крыш с уклоном до 30° слой подкладки монтируется параллельно карнизу с нахлёстом, который в поперечном направлении должен составлять 20 см, а в продольном – 10 см.

На скатах крыш с уклоном, превышающим 30°, мембрану гидроизоляции укладывают только в ответственных местах. Нужно герметизировать ендовы, уложить не менее двух рядов изоляции вдоль карнизов, вокруг дымоходов, шахт вентиляции, окон мансарды и в других аналогичных местах, в которых имеется высокая вероятность скопления снега и образования льда.

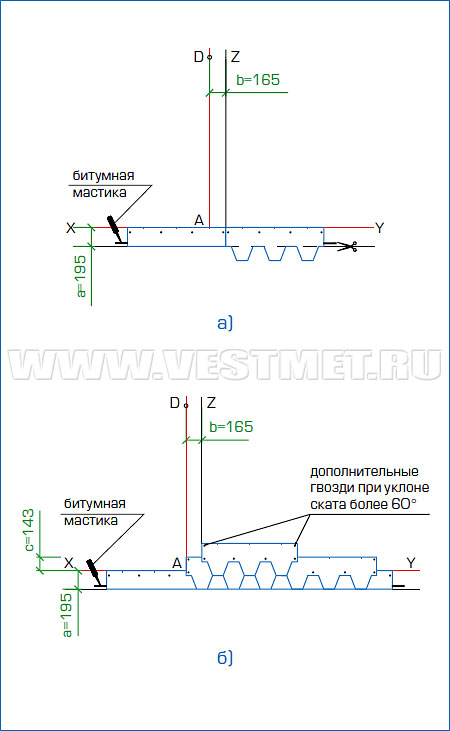

Укладка гибкой черепицы

  • Для формирования стартового ряда используются листы битумной черепицы Нордик с обрезанными выступающими лепестками. Обрезанную полосу шириной 19,5 см укладывают вдоль карниза. Её монтаж производят сначала в одну сторону от линии Z, а потом в другую. Нижний край обрезного ряда гибкой черепицы крепится к основанию крыши с помощью битумной мастики, а верхний – гвоздиками (забивать их необходимо на 5 см ниже края уложенного материала);
  • первый нерезаный ряд черепицы укладывается относительно линии AD;
  • ряд №2 укладывается со смещением от линии AD на 16,5 см – этот сдвиг обозначен отрезком прямой Z;
  • третий ряд ложится без смещения чётко по линии AD;
  • в таком порядке, обеспечивая смещение элементов кровли, гибкая черепица укладывается по всей поверхности крыши. Каждый фрагмент черепицы имеет специальные метки – они облегчают выравнивание и смещение рядов в процессе монтажа.

Важно!

  1. На одной крыше нельзя использовать материал из разных партий – черепица с разным производственным кодом может отличаться оттенком цвета.
  2. Для резки элементов битумной черепицы Нордик нужно применять специальный нож с лезвием в виде крюка.
  3. Удалять с поверхности материала самоклеящуюся плёнку необходимо непосредственно перед укладкой листа.
Укладка мягкой кровли Тегола Нордик

Крепление фрагментов гибкой черепицы

Для крепления битумной черепицы Нордик применяются оцинкованные гвозди с улучшенной конфигурацией, имеющие широкую и гладкую шляпку. Используется ершенный или кручёный гвоздь Ø3,2 мм – их длина обуславливается толщиной и типом обрешётки.

Для крепления каждого отдельно взятого фрагмента гибкой черепицы Нордик необходимо использовать 4 таких гвоздя, которые одновременно должны прошивать и верх лежащего ниже листа.

При укладке битумной черепицы на крышах, скаты которых имеют уклон, превышающий 60°, каждый элемент кровельного покрытия крепится 6-ти гвоздями. Дополнительные два гвоздя должны удерживать верхние углы полосы и находиться на расстоянии 2,5 см от края.

Важно! Устройство мягкой кровли при температурах воздуха ниже 10°С требует дополнительного подогрева лепестков при помощи строительного фена. Этот шаг помогает улучшить скрепление отдельных фрагментов материала.

Проблемные места, ендовы, мансардные окна, прилегание к дымоходам и воздуховодам, а также соединение кровельного материала с металлическими элементами крыши должны быть качественно обработаны мастикой на основе битума.

При использовании готовой мастики для её нанесения применяется шпатель. Полоса мастики должна быть шириной 2-3 см. Толщина слоя не должна превышать 1 мм. Большее количество мастики не гарантирует более качественного склеивания – наоборот, её перерасход нанесёт склеиваемым поверхностям вред!

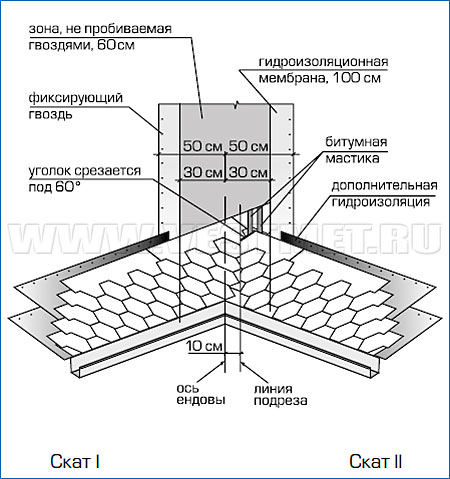

Ендова

Для герметизации соединения скатов крыши применяется изоляционная мембрана, имеющая ширину 1 м. Она наклеивается вдоль оси так, чтобы на каждую плоскость ложилось по 0,5 м этого материала. По краям она фиксируется с помощью гвоздей с шагом 10 см. Гибкая черепица в этих местах крепится либо при помощи мастики, либо путём разогрева и наплавления её строительным феном.

Инженеры компании Вестмет рекомендуют укладывать фрагменты мягкой черепицы в районе ендовы методом в «подрез»:

  • Укладку необходимо начать с меньшего ската (на рисунке он обозначен как I).
  • На скате II на расстоянии 0,3 м от оси ендовы отбивается параллельная ей линия.
  • Фрагмент черепицы, который подходит к ендове с I-го ската, должен заходить за ендову на соседний скат II на расстоянии 0,3 м и обрезаться по отбитой линии. Этот элемент кровельного покрытия крепится мастикой или наплавляется промышленным феном.
  • Процесс повторяется до тех пор, пока скат I полностью не будет покрыт битумной черепицей.
  • На скате II, прилегающем к плоскости I, вдоль оси ендовы на расстоянии 0,1 м отбивается ещё одна параллельная линия.
  • Фрагмент черепицы, который подходит к ендове со ската II, должен обрезаться по отбитой линии под углом 60°.
  • Крепление листов черепицы в этих местах также осуществляется с помощью битумной мастики или путём сплавления материалов при помощи строительного фена.
  • Таким способом производится монтаж всей ендовы.

Важно!

  1. Применять гвозди ближе, чем 0,3 м к оси ендовы категорически запрещается.
  2. Чтобы не повредить гидроизоляционную подкладку ендовы, при подрезке фрагментов гибкой черепицы необходимо подкладывать фанеру или другой прочный материал.
Ендова

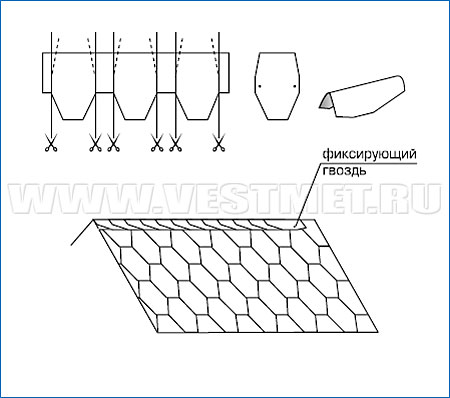

Конек

Конёк необходимо тщательно защитить от проникновения влаги. Делается это так:

  • Последний ряд гибкой черепицы, а точнее его выступающая часть, перегибается на другую сторону крыши и фиксируется с помощью гвоздей.
  • Элементы конька вырезаются из цельных полос черепицы – раскроить их необходимо в виде трапеции.
  • Изготовленные таким способом изделия ложатся внахлёст на коньки – укладывать их необходимо, придерживаясь направления ветра.
  • Каждый укладываемый элемент конька крепится гвоздями и он должен перекрывать уже уложенный.
  • Чтобы улучшить способность черепицы изгибаться и обеспечить плотное её прилегание к скатам кровли, её необходимо тщательно прогревать феном. Каждый элемент конька по периметру необходимо обработать битумной мастикой.
Монтаж коньковых элементов Тегола

Важно!

  1. Защитную плёнку гибкой черепицы нужно удалять только перед креплением элемента конька.
  2. Чтобы улучшить прилегание и гибкость фрагмента конька, его нижняя сторона прогревается строительным феном.

На это следует обратить внимание

Если монтируемая крыша обладает особенностями, перечисленными ниже, то необходимо получить консультацию от представителей компании Tegola. Нужно быть уверенным в возможности использования их материала. Если это возможно, то необходимо уточнить тонкости и последовательность выполнения работ:

  • Наличие жилого чердачного помещения – мансарды.
  • Основание для кровли сделано не из доски, фанеры или ОСП.
  • Крыша имеет скаты длиннее, чем 9м.
  • Монтаж кровли планируется выполнять в холодное время года.
  • Если этот материал планируется использовать в районах со «сложным» климатом.
  • Консультация необходима в связи с любыми отклонениями в конструкции кровли и условий её монтажа.

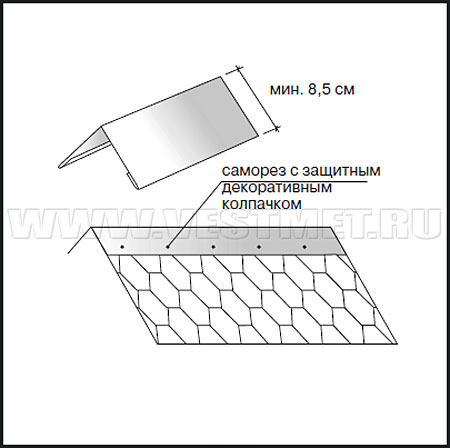

Монтаж коньковых элементов Tegola

Правила и условия хранения гибкой черепицы Тегола:

  • Хранение битумной черепицы должно осуществляться в упаковке завода-производителя.
  • Пачки материала укладываются штабелями не больше чем 13 штук по высоте.
  • Чтобы предотвратить склеивание отдельных листов в пачке, черепицу необходимо хранить в тени.
