Монтаж битумной черепицы Tegola Лемех

Геометрические и физические характеристики гибкой кровли

Количество листов в упаковке, шт.
24
Покрываемая поверхность из 1 упаковки, м2
3,5
Количество упаковок на поддоне, шт.
52
Вес покрытия, кг/м2
9,5
Тип битума
Полимерный битум, АПП
Размеры листа, мм
1000 х 340 х 3,0
Видимая часть листа, мм
145

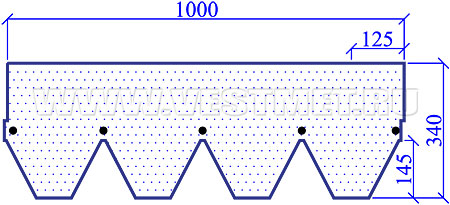

Характеристики листа мягкой кровли Тегола Лемех

Для монтажа кровельного покрытия ЛЕМЕХ необходимо гладкое, сухое и чистое основание, которое может быть выполнено из ОСП (ориентировано-стружечной плиты), фанеры повышенной влагостойкости, шпунтованной, обрезной доски, железобетонных плит и т.д. Стыки элементов основания следует располагать вразбежку с зазором 3-4 мм, при этом перепады по высоте не должны превышать 2 мм.

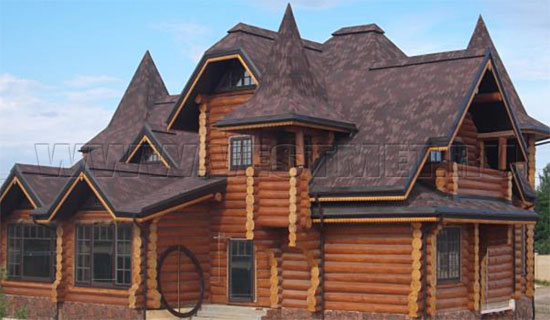

Битумная кровля Tegola Лемех

Разметка крыши

  • Используя «отбивку» (мелованную шнурку), проведите линию XY, проходящую параллельно линии конька на расстоянии а=19,5 см от линии карниза черепицы;
  • Условную середину этой линии обозначьте точкой А;
  • По обе стороны от точки А на одинаковом расстоянии, равном примерно 1,5 м, отметьте точки В и С;
  • Использую шнурку как циркуль с одним концом в точке В и длиной, большей, чем АВ, но меньшей, чем ВС (приблизительно 2 м), сделайте засечку над точкой А. Повторите тоже действие из точки С. Полученные таким образом дуги пересекаются в точке D;
  • Отбейте мелованной шнуркой прямую линию через точки AD до верха крыши, обозначив таким образом центральную линию ската;
  • Параллельно AD на расстоянии b=12,5 см отбейте вертикальные линии Z;
  • Начиная от линии XY, отбейте параллельные горизонтальные линии с шагом с=14,5 см до верха ската;

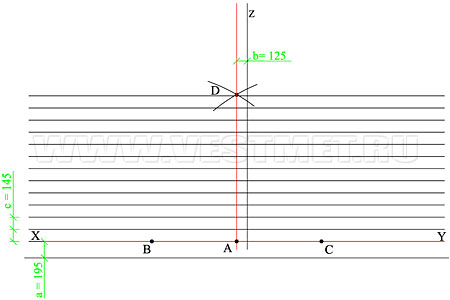

Разметка крыши
Рис.1

Дополнительная гидроизоляция

Для дополнительной гидроизоляции кровли используются рулонные подкладочные материалы.

При уклоне скатов до 30° подкладочный слой укладывается по всей поверхности кровли рядами, параллельными карнизу, с продольным нахлестом 10 см, поперечным – 20 см.

При уклоне скатов более 30° гидроизоляционную мембрану достаточно уложить в ендовы, по карнизу (не менее двух рядов), вокруг дымоходных труб, вентиляционных шахт, мансардных окон, а также в других местах вероятного скопления снега и образования «ледяных линз».

Укладка материала

  • Начальный ряд формируется из листов черепицы ЛЕМЕХ с обрезанными лепестками. Полученные таким образом полосы шириной 19,5 см укладываются по линии карниза в обе стороны от линии Z (рис. 2а) и фиксируются по нижнему краю битумной мастикой, а по верхней кромке 4 гвоздями (ось гвоздей на 5 см ниже верхнего края полосы);
  • Далее первый ряд черепицы укладывается от линии AD (рис. 2б);
  • Второй ряд укладывается от линии Z (со смещением 12,5 см от AD) (рис. 2б);
  • Третий – от AD;
  • В указанном порядке выполняется укладка материала на всей кровле. Специальные пазы и риски на каждом листе облегчают выравнивание и смещение рядов при укладке.

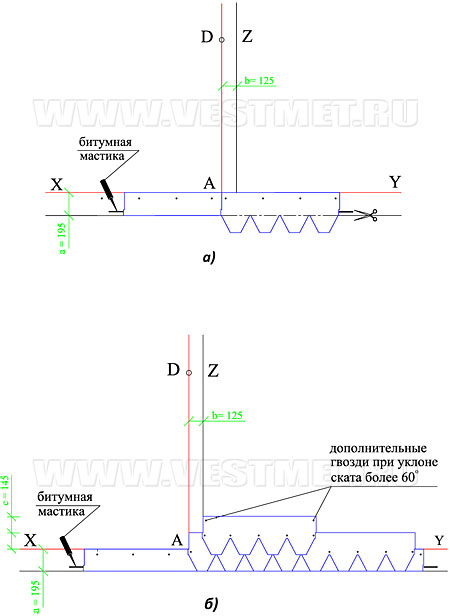

Укладка мягкой кровли Тегола Лемех
Рис.2

Внимание:

  1. Для резки черепицы ЛЕМЕХ рекомендуется использовать нож с крючкообразным лезвием.
  2. Защитную пленку с поверхности самоклеящегося слоя рекомендуется удалять непосредственно перед креплением листа.
  3. Во избежание повреждения кровельного покрытия во время монтажа, рекомендуется: все работы проводить в специальной мягкой обуви с плоской подошвой, так же, рекомендуется, в жаркую погоду, если позволяет конструктивные особенности кровли, монтаж черепицы осуществлять от конька к карнизу (метод «сверху-вниз»).

Фиксация (крепление) листов

Для крепления гибкой черепицы ЛЕМЕХ используются гальванизированные кровельные гвозди (FeZn) улучшенного прилегания (ершенные, крученые) с гладкими широкими шляпками (диаметр гвоздя – не менее 3 мм, диаметр шляпки не менее 9 мм). Длина гвоздей зависит от толщины и типа обрешетки.

Каждый лист гибкой черепицы ЛЕМЕХ крепится 5 гвоздями таким образом, чтобы гвоздь прошивал и верхний край нижележащего листа черепицы (рис. 2б). При укладке черепицы на скатах с уклоном больше 60° лист должен крепиться 7 гвоздями (рис. 2б).

Ендовы, места соединения кровельного покрытия с металлическими фартуками, мансардными окнами и т.п. должны быть тщательно обработаны битумной мастикой (картриджи / металлические банки).

При применении мастики в банках используется шпатель. Мастика наносится полосами шириной 2-3 см и интервалом 1,5-2 см. Толщина слоя – не более 0,5-1 мм.

Внимание:

  1. При температуре окружающего воздуха менее 10 °C рекомендуется подогревать при помощи теплового строительного фена нижнюю сторону лепестков для их лучшей фиксации.
  2. После завершения монтажных работ необходимо убедиться в плотной фиксации лепестков черепицы. В случае необходимости, рекомендуется дополнительно зафиксировать лепестки с помощью битумной мастики Битустик.
  3. Увеличение расхода мастики не ведет к улучшению склеивания и может нанести вред склеиваемым поверхностям!

Ендова

В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана шириной 1 м (по 50 см в каждую сторону от оси ендовы). Гидроизоляционная мембрана фиксируется по краям гвоздями с шагом 10 см. На гидроизоляционную мембрану черепица фиксируется битумной мастикой либо наплавляется при помощи теплового строительного фена. Устройство ендов выполняется способом «Подрез»:

  • Укладка начинается со ската меньшей протяженности или с меньшим уклоном (скат I);
  • Лист черепицы, подходящий к ендове со ската I, заходит за ось ендовы на прилегающий скат II на расстояние не менее 30 см (при этом лист фиксируется либо битумной мастикой, либо наплавляется при помощи теплового строительного фена);
  • Данные действия повторяются до тех пор, пока скат I не будет полностью закрыт черепицей;
  • На прилегающем скате II параллельно оси ендовы на расстоянии не более 10 см от нее отбивается линия подрезки;
  • Лист, подходящий к ендове со ската II, должен доходить до линии подрезки и обрезаться по ней. Верхний уголок обрезанного края листа подрезается под углом 60° (5 х 3 см – рис. 3);
  • Фиксация листов в ендове осуществляется при помощи битумной мастики либо наплавлением при помощи теплового строительного фена;
  • Данные действия повторяются до тех пор, пока укладка ендовы не будет завершена.

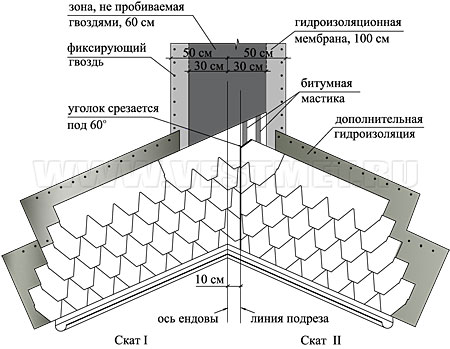

Ендова
Рис.3

Внимание:

  1. Применение гвоздей ближе 30 см к оси ендовы недопустимо.
  2. Во избежание повреждений нижележащего покрытия, при подрезке листов черепицы необходимо соблюдать осторожность (подкладывать фанеру и т.п.).

Конек

Верхний ряд черепицы доводится до линии конька (ребра), его выступающая часть перегибается через конька и фиксируется на противоположном скате.

Коньковые элементы нарезаются непосредственно из листов черепицы ЛЕМЕХ и подкраиваются в форме трапеции (рис. 4). Полученные таким образом элементы укладываются внахлест на коньки и ребра (направление укладки по преимущественному направлению ветра). Каждый коньковый элемент фиксируется двумя гвоздями, которые перекрываются следующим коньковым элементом. Для лучшего примыкания и гибкости нижнюю сторону конькового элемента рекомендуется прогреть при помощи теплового строительного фена и обработать по периметру битумной мастикой.

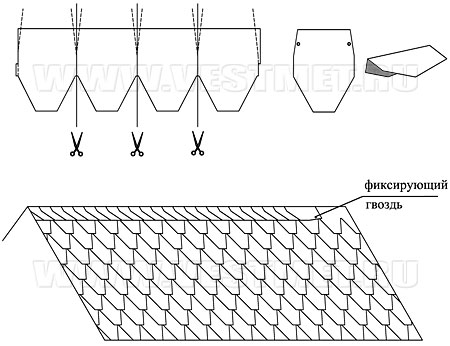

Монтаж коньковых элементов Тегола Лемех
Рис.4

Внимание:

  1. Защитную пленку с поверхности самоклеящегося защитного слоя рекомендуется удалять непосредственно перед креплением конькового элемента.
  2. Для лучшего прилегания и гибкости нижнюю сторону конькового элемента рекомендуется прогреть при помощи теплового строительного фена.

Внимание: Если Ваша крыша имеет какую-либо из перечисленных ниже особенностей, проконсультируйтесь с торговым представителем компании "Вестмет" относительно возможности использования того или иного материала и последовательности выполнения кровельных работ:

  • чердачное помещение – жилое (мансарда);
  • основание кровли выполнено не из ОСП/ фанеры/ доски;
  • на крыше есть скаты, длина которых превышает 9 м;
  • укладка происходит в холодный период (при температуре ниже 5 °С);
  • использование данной кровельной системы в «сложных» климатических регионах;
  • другие отклонения при монтаже и эксплуатации кровли.
