Инструкция по монтажу мягкой кровли Тегола Мастер J

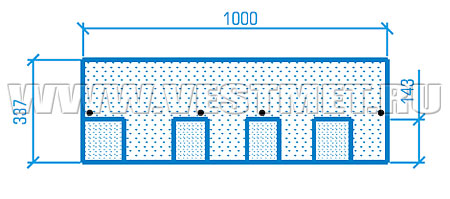

Геометрические и физические характеристики гибкой черепицы

Основание для мягкой кровли Тегола Мастер J должно быть ровным, чистым и сухим. Хорошее основание может быть изготовлено из материалов на основе натурального дерева - доска обрезная или шпунтованная, фанера влагостойкая, ориентированно-стружечная плита (ОСП).

Могут служить основанием также железобетонные плиты и другие стройматериалы - но в этом случае могут потребоваться дополнительные указания по монтажу кровельного покрытия, за которыми следует обратиться к специалистам компании "Вестмет". Укладывать элементы деревянного основания (включая фанеру и ОСП) следует вразбежку с зазором от 2 до 4 миллиметров и при этом максимально гладко - так, чтобы по высоте не возникало перепадов более 2 мм.

Разметка кровли

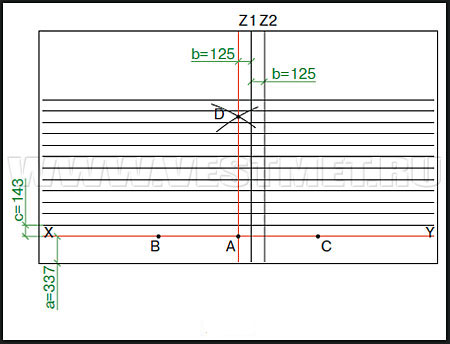

Прежде чем начать монтаж Tegola Мастер J, скат кровли необходимо разметить с использованием мелованного шнура (отбивки), как показано на рисунке:

• Параллельно линии конька крыши на расстоянии ровно 337 мм от карниза проводится линия XY.
• В центре этой линии отмечается точка A.
• С двух сторон от этой точки на расстоянии порядка 1,5 м ставятся отсечки B и C.
• Далее отбивка применяется, как циркуль. Один ее конец устанавливается в точку В. На свободном конце шнура отмечается расстояние, которое больше, чем промежуток от А до В, но меньше, чем от В до C. Это примерно 2 метра, но лучше проверить, чтобы не ошибиться.
• На отмеренном расстоянии, действуя отбивкой, как циркулем, отметьте дуговую засечку над точкой А.
• Переставив центр «циркуля» в точку С, проведите еще одну дугу. В месте их пересечения отметьте точку D.
• Проведите с помощью мелованного шнура прямую линию от точки А до точки D и далее до верхнего края ската.
• В 125 миллиметрах от линии AD нужно провести линию Z1.
• На таком же расстоянии в 125 миллиметров от Z 1 параллельно ей следует провести линию Z2.
• От базовой линии XY вверх по скату необходимо провести ряд горизонтальных линий с промежутком в 143 миллиметра между ними. Эти линии должны быть параллельны базовой (XY) и друг другу и доходить до верхнего края ската кровли.

Гидроизоляция кровли

Кроме обычных изоляционных материалов, предусмотренных в конструкции кровли, при использовании гибкой черепицы Тегола Мастер J рекомендуется использовать дополнительную гидроизоляцию - мембранные подкладочные материалы.

Мембраны и пленки обеспечивают одновременно гидроизоляцию, ветроизоляцию и пароизоляцию кровельных конструкций. Если уклон скатов крыши составляет менее 30 градусов, то пленку инженеры компании "Вестмет" рекомендуют укладывать по всей площади скатов кровли.

Раскатывать рулоны следует параллельно карнизам крыши, делая на стыках нахлесты в 100 мм вдоль и в 200 мм поперек.

Если угол наклона скатов больше 30 градусов, то сплошная гидроизоляция с использованием мембранной пленки необязательна. Достаточно уложить пленку в ендовы и вокруг карнизов крыши, а также в тех местах, где покрытие из гибкой черепицы Tegola стыкуется с кровельными выходами или примыкает к вертикальным поверхностям и элементам из другого материала (мансардные окна, вентиляционные шахты, дымовые трубы, вертикальные стены и т.п.).

При любом уклоне скатов ширина гидроизоляционной мембраны вдоль карниза должна быть не менее 2 метров.

Дополнительная гидроизоляция необходима также в тех местах крыши, где возможно избыточное скопление снега и образование наледи.

Монтаж гибкой черепицы Tegola

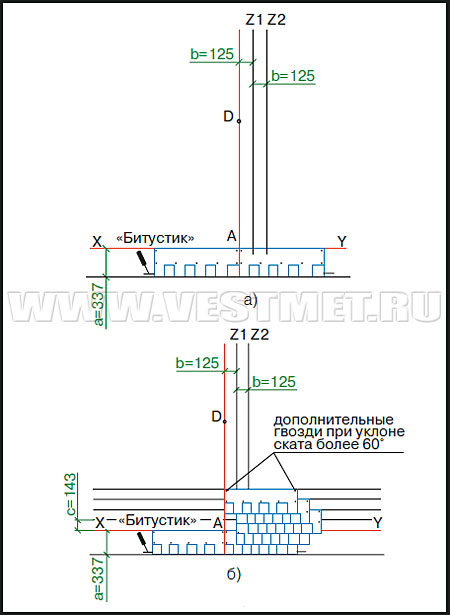

Листы битумной черепицы Мастер J укладываются в соответствии с заранее нанесенной разметкой:

• Первый ряд кровельных листов начинается с отметки AD.
• Монтаж второго ряда начинается от отметки Z 1 (с отступом в 125 миллиметров от линии AD).
• Листы третьего ряда укладываются от отметки Z 2 (с отступом в 125 мм от Z 1).
• Четвертый ряд листов начинается с линии Z 1.
• Пятый ряд - от AD.
• Далее все повторяется в указанном порядке, пока весь скат не будет покрыт гибкой черепицей.

Важно:

• При монтаже рекомендуется перемешивать кровельные листы из нескольких упаковок.
• Резать гибкую черепицу лучше всего ножом с лезвием крючкообразной формы.
• Пленку с тыльной стороны кровельных листов перед монтажом удалять не требуется.

Крепление листов мягкой кровли Тегола

Для фиксации битумной черепицы Мастер J на крыше применяются специальные кровельные гвозди, защищенные от коррозии и обладающие дополнительными преимуществами перед обычным крепежом. Это ершенные гвозди из гальванизированной стали, которые надежно прикрепляют кровельные листы к основанию и не боятся длительного воздействия влаги.

Стандартный диаметр стержня кровельного гвоздя - 3,2 мм, а размер гладкой шляпки - 10 мм. Длина гвоздей подбирается в зависимости от материала и конструкции обрешетки или сплошного основания под кровельное покрытие.

Один кровельный лист гибкой черепицы Тегола Мастер J фиксируется пятью кровельными гвоздями. В местах стыка гвоздь, закрепляющий верхний лист, должен прошивать и нижний, лежащий под ним.

Если угол наклона ската превышает 60 градусов, то для фиксации каждого листа мягкой кровли Tegola необходимо два дополнительных гвоздя. Ни вбиваются по верхним углам кровельного листа в 25 миллиметрах от края.

Важно:

Если температура воздуха при монтаже мягкой кровли Tegola не превышает +15 градусов, то клеевую полосу на обратной стороне гибкой черепицы перед укладкой желательно подогревать строительным феном.

Места стыка мягкой кровли Tegola Мастер J с поверхностями из других материалов - такими, как кровельные выходы, мансардные окна, вертикальные стены, аксессуары с пластиковыми или металлическими фартуками, необходимо обработать битумной мастикой. Проклеиваются мастикой также все стыки в ендовах, где герметичность соединений особенно важна.

Битумная мастика «Битустик» выпускается в тюбиках и банках. Мастику из тюбика можно накладывать непосредственно на стыки, нуждающиеся в герметизации. Мастика из банок наносится с помощью шпателя.

Ширина слоя мастики не должна превышать 20- 30 миллиметров, а толщина - 0,5- 1 мм.

Специалисты компании "Вестмет" не рекомендуют наносить мастику более толстым слоем - это не улучшает свойства, но ухудшает склеивание герметизируемых поверхностей.

Ендова

Для гидроизоляции ендовы используется рулонный подкладочный материал - мембранная пленка. Ширина рулона - 1 метр. Пленка укладывается в ендову равномерно - по 50 сантиметров от оси в обе стороны. По краям гидроизоляция крепится с помощью гвоздей с промежутком в 10 сантиметров. Битумные кровельные листы укладываются поверх гидроизоляции и закрепляются одним из двух способов:

• Приклеивание мастикой «Битустик».
• Наплавление с помощью горячего строительного фена.

Ендова при монтаже гибкой черепицы Tegola обустраивается методом подреза:

• Начинать монтаж следует со ската, который обладает меньшим углом наклона или меньшей протяженности (далее «первый скат»).
• На другом скате (далее «второй скат») отмечается линия, параллельная оси ендовы, отстоящая от нее на 30 сантиметров.
• Кровельный лист, подходящий к ендове со стороны первого ската, заходит на второй скат до обозначенной линии и отрезается по ней.
• Этот лист может быть закреплен двумя способами - с помощью мастики «Битустик» или путем наплавления, которое осуществляется с использованием строительного фена.
• Листы со стороны первого ската укладываются таким образом до тех пор, пока вся часть этого ската, прилегающая к ендове, не будет покрыта гибкой черепицей.
• На втором скате в 10 сантиметрах от оси ендовы проводится линия подреза.
• Лист черепицы, который подходит к ендове со стороны второго ската, доводится до этой линии и отрезается по ней. В верхнем углу лист черепицы следует подрезать таким образом, чтобы отрезанная часть имела размеры 50 на 30 миллиметров (угол в 60 градусов).
• Закрепить кровельный материал в ендове можно либо с помощью наплавления с использованием строительного фена, либо с использованием клеящей мастики «Битустик».
• Следующие листы черепицы укладываются аналогичным образом, пока вся ендова не будет закрыта.

Важно:

• Ни в коем случае нельзя вбивать гвозди ближе 300 миллиметров от оси ендовы!
• При подрезке кровельных листов в ендове следует использовать защитную подкладку (например, из фанеры), чтобы не допустить повреждения уложенных в ендове изоляционных материалов.

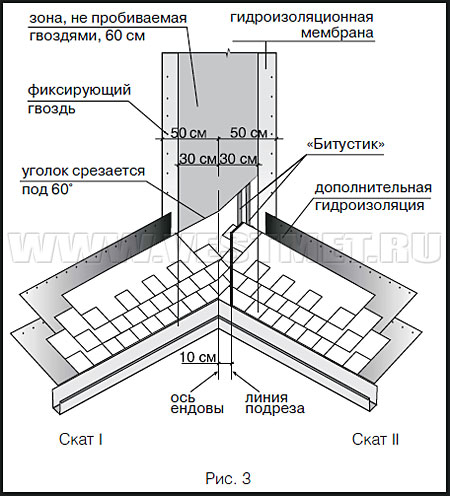

На рисунке первый скат обозначен, как Скат I, а второй - как Скат II.

Конек и ребра кровли

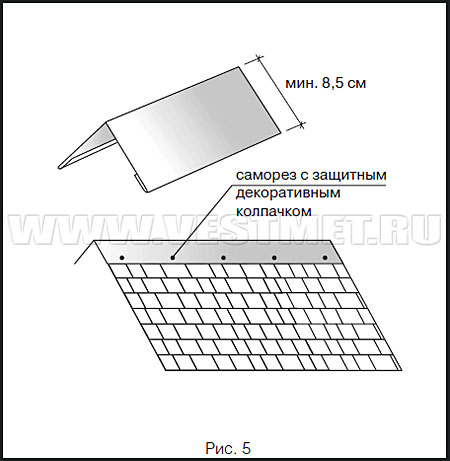

Последний ряд кровельных листов доводится до конька или ребра кровли. Выступающая часть каждого листа гибкой черепицы перегибается через конек (ребро) и закрепляется с противоположной стороны.

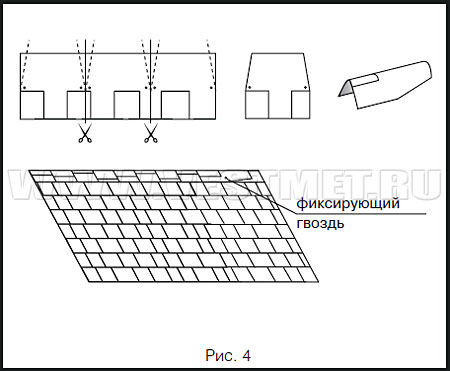

Коньковые элементы выкраиваются из обычных кровельных листов. При этом им придается трапециевидная форма.

Эти элементы монтируются внахлест с учетом превалирующего в данной местности направления ветра. Порядок монтажа на коньке и ребрах принципиально не отличается. Для фиксации одного конькового элемента используется два гвоздя, шляпки которых закрываются соседним элементом. Перед укладкой нижнюю сторону конькового элемента желательно подогреть строительным феном - так он более надежно фиксируется, но при этом сохраняет гибкость.

По периметру уложенные коньковые элементы рекомендуется проклеить битумной мастикой.

Допускается также использование совместно с гибкой черепицей Тегола Мастер J металлических коньковых элементов.

Важно:

Если кровля вашего дома имеет особенности из приведенного ниже списка, то инженеры компании "Вестмет" рекомендуют до начала монтажа мягкой кровли Тегола Мастер J связаться со специалистом по кровельным материалам компании по вопросу о принципиальной возможности использования данного покрытия и об особых требованиях и указаниях, которые следует выполнять в ходе кровельных работ.

• Наличие отапливаемого чердака (жилой мансарды).
• Основание не из материалов на основе древесины (обрезная доска, ОСП, фанера).
• Длина кровельных скатов, превышающая 9 метров.
• Монтаж кровельного покрытия в холодную погоду (от +5 градусов и ниже).
• Сложные погодные условия в месте постройки дома (экстремальная жара, суровые морозы).
• Другие нестандартные характеристики кровельной конструкции или окружающей среды.

Хранение гибкой черепицы Tegola:

• Хранить гибкую черепицу Tegola следует в фирменной упаковке.
• Разрешается укладывать не распакованные кровельные материалы штабелями, но высота штабеля не должна превышать 13 рядов.
• Не следует складировать битумную черепицу под прямыми солнечными лучами во избежание склеивания кровельных листов друг с другом.
