Монтаж на стыках скатов и обход препятствий

Устройство ендовы, проходящей по всей длине ската

  • Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.
  • Нижний край ендовы выводится и укладывается на край карнизной планки, верхняя часть заводится под конек.
Устройство ендовы, проходящей по всей длине ската
  • Крепление планки нижней ендовы производите при помощи кляммеров или кровельных саморезов.

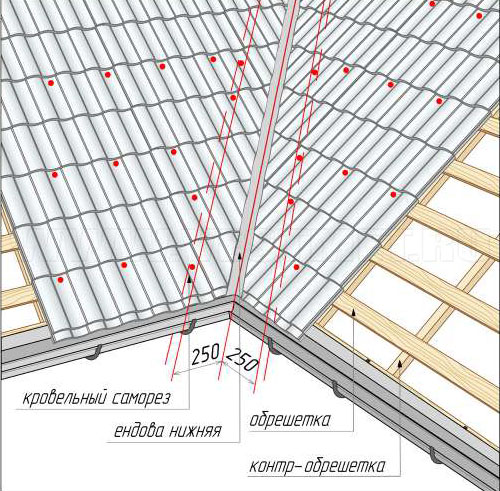

  • Как планку ендовы, так и листы металлочерепицы на подходе к ендове необходимо крепить не ближе чем 250 мм от оси ендовы.
  • При горизонтальном стыке ендов, в зависимости от угла наклона кровли, нахлест должен составлять не менее 200 мм. Края бортов ендовы загните внутрь до необходимого угла, чтобы листы металлочерепицы легли ровно.
  • Между нижней ендовой и металлочерепицей, вдоль бортов ендовы проложите универсальный самоклеящийся универсальный уплотнитель или ПСУЛ.
  • Листы металлочерепицы разместите и обрежьте так, чтобы они не доходили до оси ендовы на 80-100 мм.
Устройство ендовы, проходящей по всей длине ската
  • Для более эстетичного внешнего вида можно использовать планку ендовы верхней. Планка ендовы верхней крепится к гребням примыкающих к ней листов металлочерепицы. Если дом находится в лесу, под нижнюю ендову могут попадать листья и мусор, что может затруднить сток воды. Время от времени необходимо снимать верхнюю планку ендовы и прочищать сток.

Внимание!
Для монтажа верхней планки ендовы инженеры компании "Вестмет" рекомендуют использовать саморезы 5,5х19 (4.8х19 мм) или заклепки с шагом 400-600 мм без применения уплотнителя.

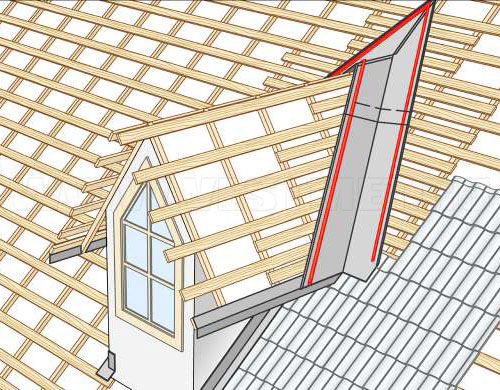

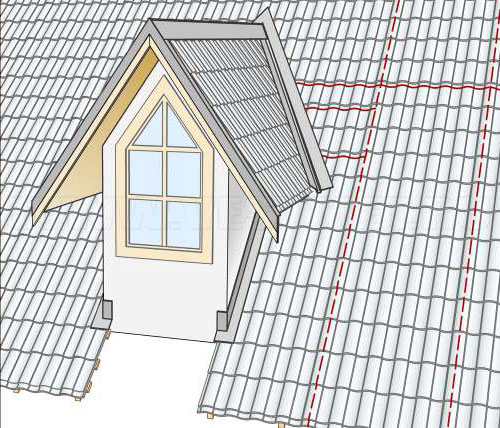

Слуховое окно с фронтоном, нижняя ендова выводится на кровлю

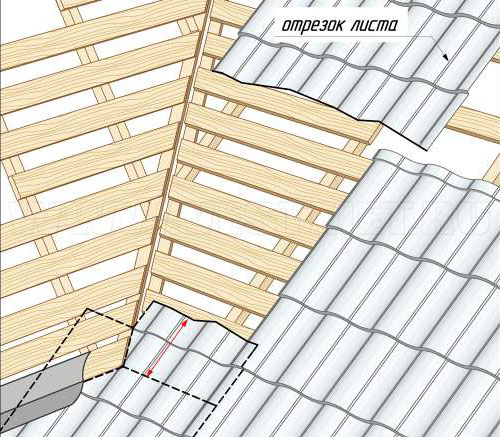

  • При расчете листов металлочерепицы необходимо учесть, что на выходе ендовы на скат необходимо обустройство горизонтального замкового соединения на примыкающем к ендове листе. Для компенсации длины листа потребуется дополнительный лист, длиной 450-500 мм. Второй вариант – обеспечить замковое соединение листов ската непосредственно на месте выхода ендовы на скат.

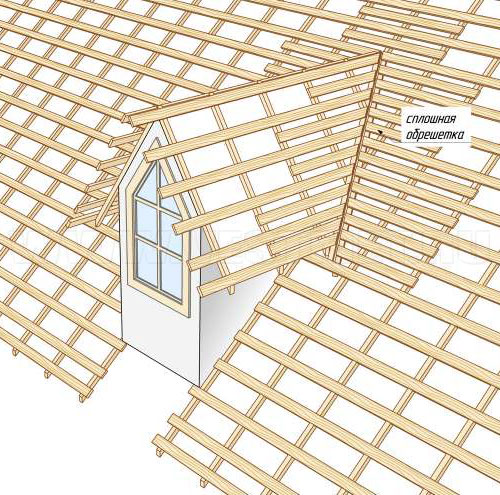

  • Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.
Слуховое окно с фронтоном, нижняя ендова выводится на кровлю - фото 1
  • Смонтируйте на карниз слухового окна карнизную планку.

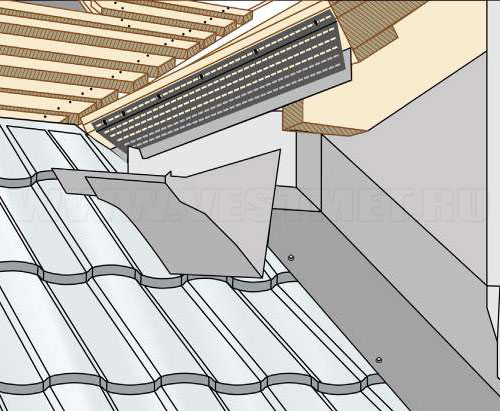

  • Лист, примыкающий к боковой стене слухового окна, обрежьте сверху так, чтобы линия реза была на 200 мм выше выхода ендовы на скат. Сделайте вырезы для точного примыкания листа к боковой и передней стенкам слухового окна.
Слуховое окно с фронтоном, нижняя ендова выводится на кровлю - фото 2

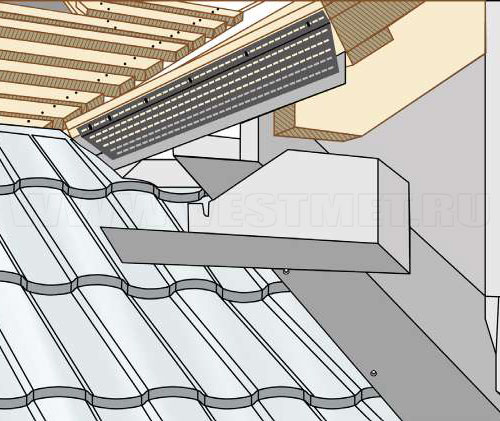

  • Полость под ендовой необходимо защитить от задувания осадков. Из планки примыкания подготовьте элемент для защиты горизонтальной части полости.
Слуховое окно с фронтоном, нижняя ендова выводится на кровлю - фото 3

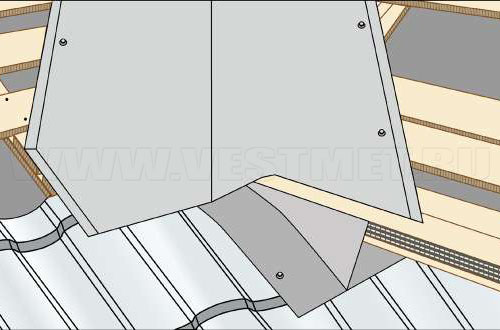

  • Для того чтобы вода стекающая с ендовы не попадала в полость под ендовой подготовьте элемент.
Слуховое окно с фронтоном, нижняя ендова выводится на кровлю - фото 4
  • Закрепите оба элемента кровельными саморезами, как показано на рисунке. Под нижними полками элементов установите универсальный уплотнитель.
Слуховое окно с фронтоном, нижняя ендова выводится на кровлю - фото 5

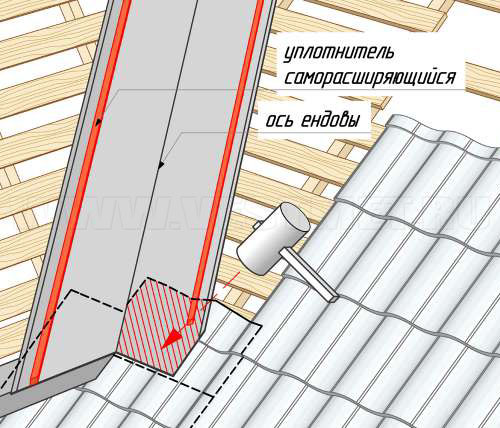

  • Смонтируйте планки ендовы нижней, подогнав ее нижнюю часть по карнизу и по линии выхода на скат. Расплющите киянкой волны металлочерепицы, на которые выходит ендова. Обеспечьте плотный стык планки и листа.
Слуховое окно с фронтоном, нижняя ендова выводится на кровлю - фото 6
  • Над слуховым окном планки ендовы нижней состыкуйте фальцевым швом или простым наложением, с применением саморезов и герметика.
Слуховое окно с фронтоном, нижняя ендова выводится на кровлю - фото 7
  • Нижнюю планку обрежьте по линии карниза и выхода на скат.
  • Для более плотного примыкания к нижнему листу придайте планке ендовы нижней необходимую форму на краю, выходящем на скат.

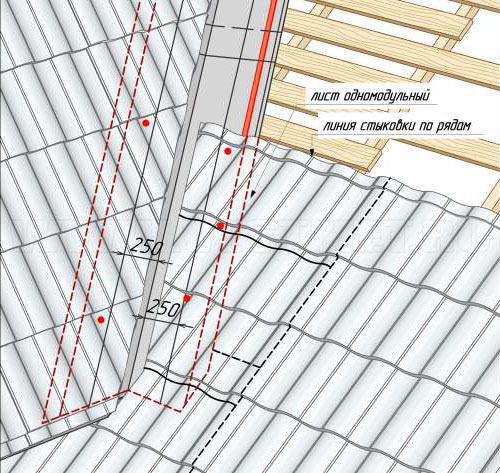

  • Первый лист основного ската с косым резом накладывается на ранее смонтированный так, чтобы он закрывал выход ендовы на скат.
Слуховое окно с фронтоном, нижняя ендова выводится на кровлю - фото 8
  • Если применяется оставшаяся часть от бокового листа, обрежьте его нижний край до стандартного вида. Чтобы выйти на линию стыковки или линию конька, добавьте стандартный лист длиной 450-500 мм.
Слуховое окно с фронтоном, нижняя ендова выводится на кровлю - фото 9

Боковое примыкание металлочерепицы к стене

  • Выведете и зафиксируйте гидроизоляцию на стену на 150 мм.
  • Приложите планку примыкания с планкой в штробу к стене и отметьте линию штробы и места крепления планки в штробу.

Внимание

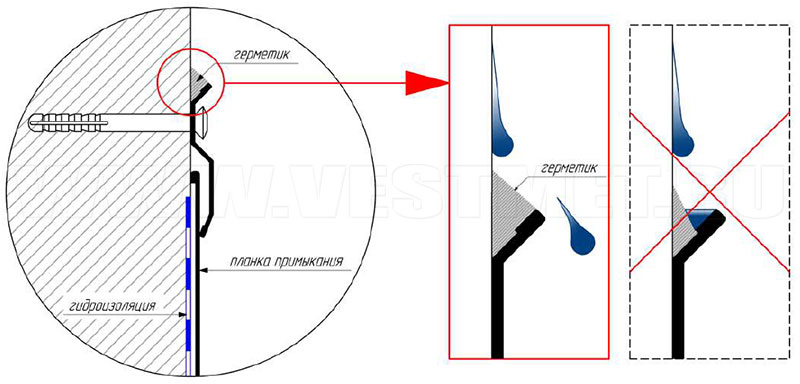

Важно чтобы саморез находился выше планки примыкания, оставляя место для свободного хода основной планки примыкания при вероятном смещении крыши относительно стены.

  • Если необходимо, сделайте штробу глубиной не менее 15 мм. Просверлите отверстия в намеченных местах, вставьте дюбеля.

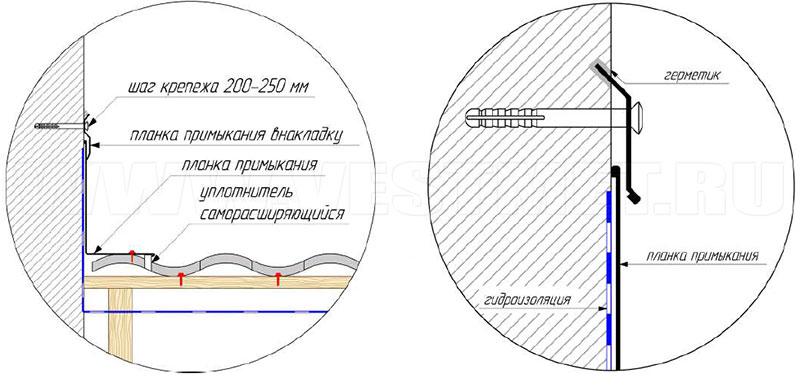

  • Между металлочерепицей и планкой примыкания уложите универсальный уплотнитель или ПСУЛ.
  • Смонтируйте планку примыкания, закрепив ее кровельными саморезами к металлочерепице с шагом 350 мм в гребни волн.
Боковое примыкание металлочерепицы к стене - фото 1

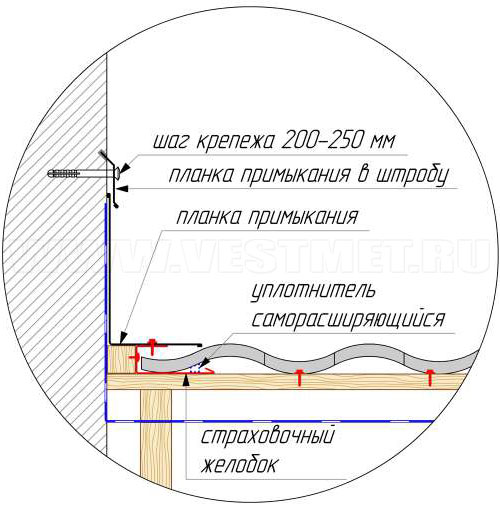

  • Смонтируйте планку в штробу или в накладку по намеченной линии так, чтобы она плотно прижимала планку примыкания. Заложите герметик в штробу или в специальный отгиб на планке внакладку, как показано на рисунке.
Боковое примыкание металлочерепицы к стене - фото 2

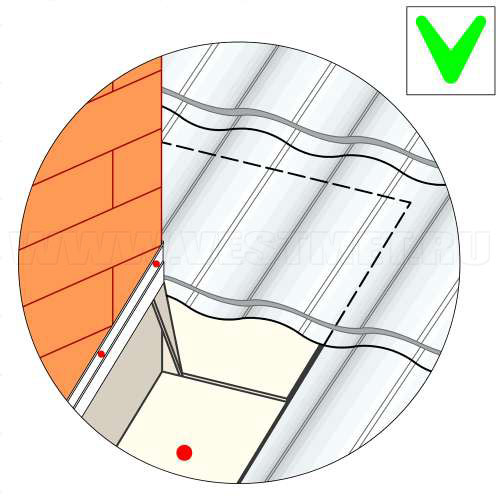

  • Для вариантов примыкания, когда металлочерепица подходит к стене неудачно, возможно использование нестандартной страховочной планки.
Боковое примыкание металлочерепицы к стене - фото 3

Верхнее примыкание металлочерепицы к стене

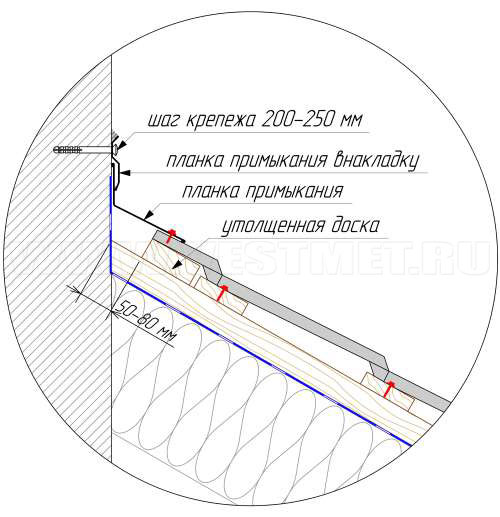

Доска крайней обрешетки и листы металлочерепицы монтируются так, чтобы между ними и стеной оставался вент продух 60-80 мм.

Верхнее примыкание металлочерепицы к стене
  • В случаях, когда высока вероятность задувания снега в подкровельное пространство установите аэроэлемент конька под планкой примыкания с выводом на стену.
  • Разогните планку примыкания до необходимого угла. Далее монтируйте узел по аналогии с боковым примыканием.

Изломы кровли

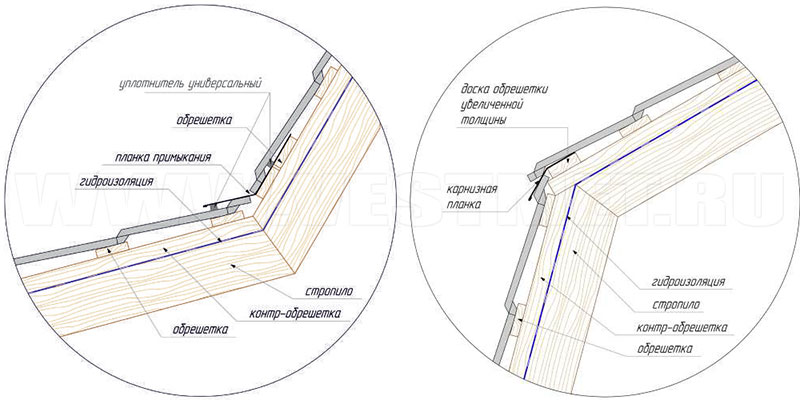

  • Убедитесь в надежном монтаже гидроизоляции в местах изломов.
  • Доски обрешетки в месте излома должны быть максимально приближены друг к другу.
  • Лист металлочерепицы, накрывающий излом, должен немного выступать над изломом, закрывая, таким образом, место излома.
  • Для внешнего излома в качестве сопрягающего элемента можно использовать карнизную планку.
  • При обратном изломе в качестве сопрягающего элемента можно применить планку примыкания.
  • Между листом черепицы и сопрягающим элементом необходимо проложить универсальный уплотнитель.
Изломы кровли

Обвод трубы шириной менее 80 см

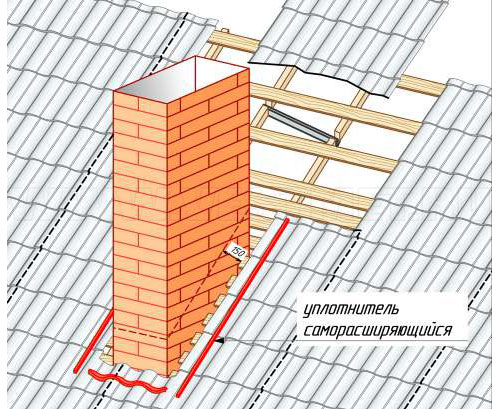

  • Выведете гидроизоляцию на 150 мм на трубу и приклейте к трубе односторонней соединительной лентой.
  • Обрежьте примыкающие к трубе листы немного выше трубы так, чтобы расстояние до трубы было не менее 150 мм, и рез находился над ступенью металлочерепицы. Оставшиеся части листов используются для продолжения монтажа с добавлением одномодульных листов.
Обвод трубы шириной менее 80 см - фото 1
  • Подготовьте верхний, нижний и боковые элементы из планки примыкания или из плоского листа.
  • Между элементами обвода и металлочерепицей смонтируйте универсальный уплотнитель или ПСУЛ.
  • Нижнюю часть фартука подведите к трубе и зафиксируйте саморезами.
  • Боковые части фартука смонтируйте поверх нижней планки и зафиксируйте саморезами.
  • Стыковка боковых частей к нижней части фартука выполняется одинарным фальцем.

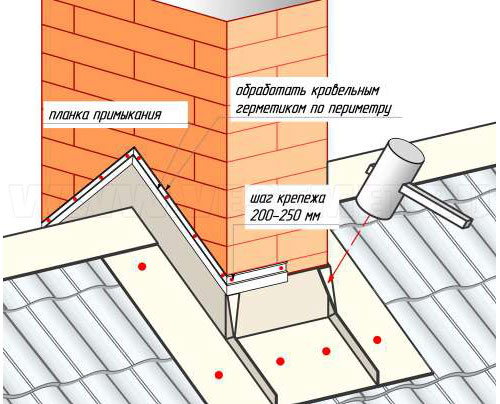

Обвод трубы шириной менее 80 см - фото 2
  • Для более плотного примыкания придайте необходимую форму той части планки, которая накрывается металлочерепицей

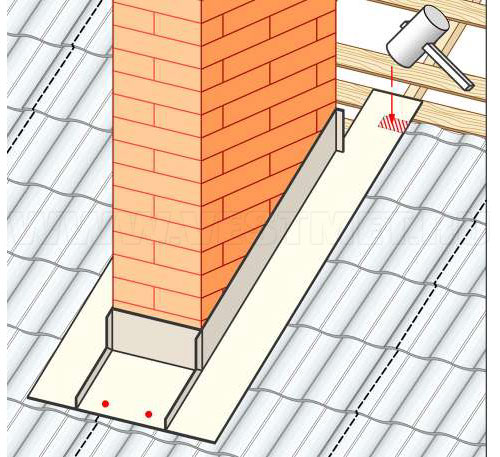

  • Верхние части стыков фартука загните киянкой к трубе как показано на рисунке.

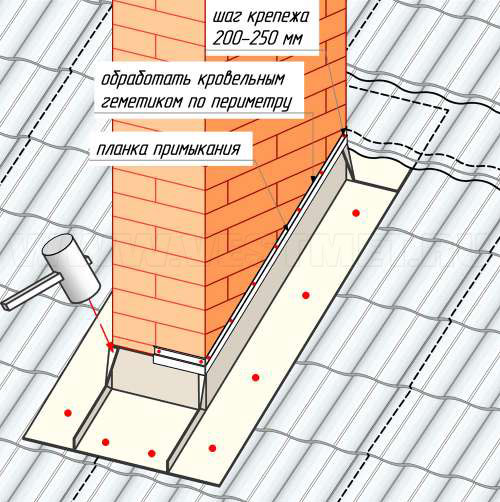

Обвод трубы шириной менее 80 см - фото 3
  • Листы металлочерепицы смонтируйте поверх верхней горизонтальной части фартука.

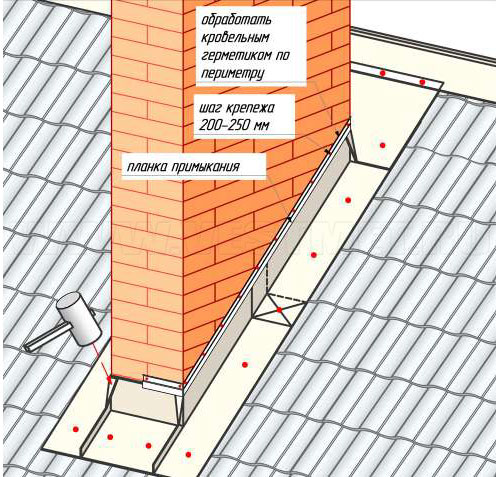

  • По верхней вертикальной части фартука смонтируйте планку примыкания внакладку или планку примыкания в штробу, аналогично примыканию к стене.
Обвод трубы шириной менее 80 см - фото 4
Обвод трубы шириной менее 80 см - фото 5

Внимание
Вставлять верхний элемент обхода трубы в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Обвод трубы шириной менее 80 см - фото 6

Обвод трубы шириной более 80 см

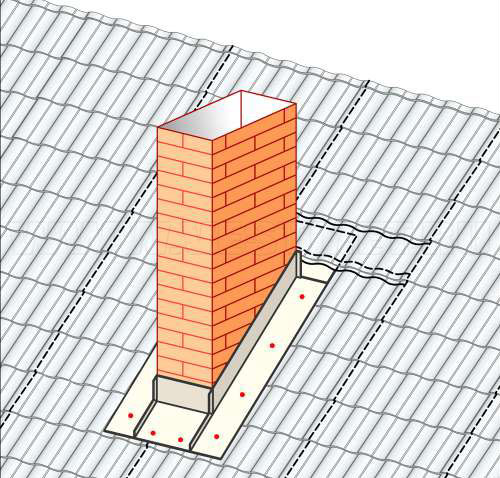

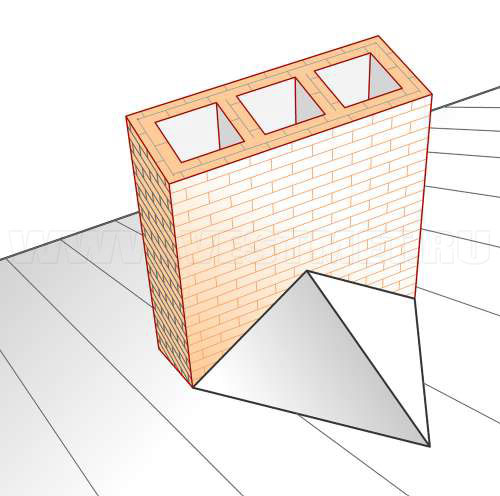

Для такой трубы потребуется два дополнительных ската, покрытых металлочерепицей, с ендовами с выходом на скат. Если труба неширокая, скаты можно сделать из плоского листа.

Обвод трубы, расположенной рядом с коньком и на коньке

  • Если труба находится недалеко от конька, верхняя планка может быть заведена под конек. В этом случае обрезать сверху примыкающие к трубе листы не требуется.
  • Подготовьте верхнюю планку фартука так, чтобы размер ее полки позволял ей зайти под конек на 8-10 см. Для ее изготовления используйте плоский лист, соответствующих размеров.
  • Верхняя планка накладывается на листы металлочерепицы, установленные до конька, фиксируется кровельными саморезами и стыкуется с боковыми частями фартука как описано выше.
Обвод трубы, расположенной рядом с коньком и на коньке - фото 1
  • Если труба расположена непосредственно на коньке готовится два нижних и четыре боковых элемента. На коньке боковые элементы стыкуются с перехлестом.
Обвод трубы, расположенной рядом с коньком и на коньке - фото 2

Монтаж снегозадержателей

  • Используйте трубчатые снегозадержатели. Для металлочерепицы они наиболее эффективны и надежны.
  • Подробные рекомендации по установке описаны в прилагаемых инструкциях.
  • Снегозадержатели устанавливайте в линию, параллельно карнизу, на уровне несущей стены. А так же над мансардными окнами, печными и вентиляционными трубами.
  • Обратите особое внимание на расчет необходимого количества рядов снегозадержания в зависимости от параметров кровли и вашего снегового района.

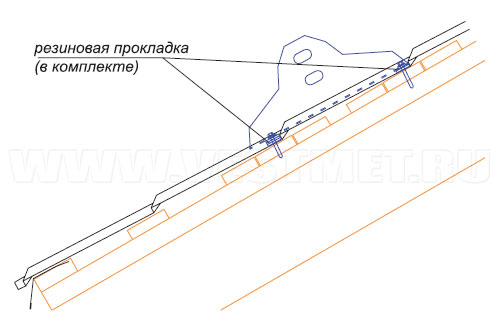

  • Кронштейны крепите строго в низ волны, под ступенькой (основное место крепления листов) к штатным доскам шаговой обрешетки, усиленным дополнительными досками в соответствии с приведенным рисунком.
Монтаж снегозадержателей
  • Трубы снегозадержателя можно обрезать с помощью электролобзика или ножовки по металлу.

Монтаж мансардных окон

  • Правила монтажа мансардных окон подробно описаны в инструкциях производителей.

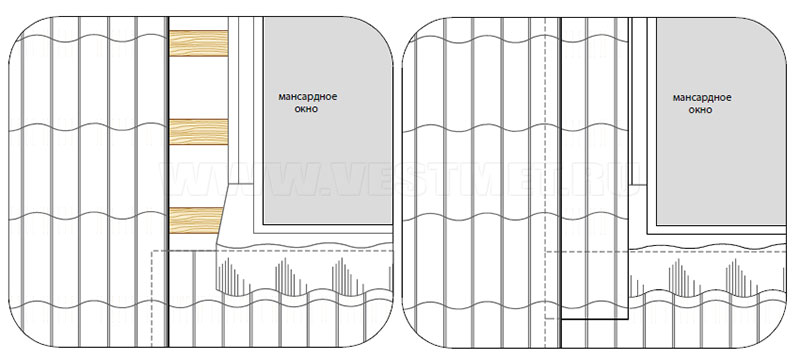

  • Листы, примыкающие к окну обрезаются так, чтобы нижняя часть листов не доходила до окна на 60-100 мм. Верхняя часть обрезается так, чтобы сделать замковое соединение с нижней частью и обрезанные края должны нависать над желобком оклада не доходя до оконной рамы на 20-50 мм.
  • Обрезанный край металлочерепицы сверху и по бокам окна можно закрыть Мансардной планкой.

Внимание
Вставлять фартук оклада мансардного окна в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Монтаж мансардных окон
  • При расчете кровли необходимо дополнить комплектацию двумя листами минимальной длины, которые компенсируют искусственное замковое соединение листов в районе юбки оклада.

Кровельная вентиляция и проходки

  • Монтаж вентиляционных элементов и проходок производится строго по рекомендациям производителей.
  • Особое внимание необходимо уделить проходу труб через кровельный пирог. Проход через пароизоляцию герметично проклеивается специальным скотчем.
  • Для прохода через гидроизоляцию используйте уплотнитель гидрозатвора в комплекте проходного элемента. Если такой элемент отсутствует, проход можно выполнить с помощью обрезков мембраны и соединительной ленты.
  • Для случаев, когда выход расположен рядом с коньком можно использовать следующую схему установки:
    - Подготовьте площадку из плоского листа, ширина которой накрывает 3 волны, а длина позволяет завести ее под конек от ступени, ближайшей к месту выхода трубы.
    - На площадке устанавливается стандартный проходной элемент для плоских кровельных материалов (например Vilpe Classic).
    - Между площадкой и металлочерепицей необходимо проложить ПСУЛ или универсальный уплотнитель.
