Наружный утеплитель стен с экраном из плиток

Один из вариантов утепления стен заключается в расположении утеплителя на наружной поверхности стены. В этом случае в качестве наружной облицовки, несущей помимо декоративной функции, также функцию защитного экрана, может применяться фасадная плитка. Она обладает многими достоинствами, среди которых легкость монтажа, высокая износоустойчивость, прочность и долговечность, незначительная масса по сравнению со многими другими облицовочными материалами, возможность утепления стен, а также широкий выбор цветов, рисунков и фактур.

Специалисты компании Вестмет отмечают, что фасадную плитку применяют как для отделки крупных городских зданий, так и для загородных домов. Популярность этого способа отделки фасада неуклонно растет. Дом, облицованный плиткой, имеет привлекательный и аккуратный внешний вид. Приведенные ниже решения стен с экраном из плиток с вентилируемой воздушной прослойкой основаны на широко распространенных системах, на которые выданы технические свидетельства ТС-07-0754-03/2 и ТС-07-1013-04.

Стены с вентилируемой воздушной прослойкой состоят из несущей части, выполненной из полнотелого керамического кирпича, бетонных блоков или из монолитного железобетона, пароизоляционного слоя, металлического каркаса, теплоизоляционного слоя из минерало- или стекловолокнистых плит, ветрозащитной пленки и облицовочных плиток.

Элементами каркаса являются кронштейны, Т-образный и L-образный вертикальный профиль и кляммеры для закрепления фасадной плитки.

Кронштейны, профили и кляммеры для крепления облицовки должны быть выполнены из нержавеющей или оцинкованной стали. Толщина прижимов кляммеров должна составлять не менее 1 мм, ширина – не менее 10 мм.

Кронштейн вилочного типа с максимальным вылетом от 40 до 300 мм с шагом 20 мм. Шаг кронштейнов по горизонтали рекомендуется принимать равным 600 мм, а по вертикали не менее 1400 мм.

К несущей части стены кронштейны крепят анкерными дюбелями. Их количество зависит от величины ветровой нагрузки и массы облицовки с каркасом.

Стандартная длина Т-образного профиля составляет 3000 мм. К кронштейнам направляющие фиксируют самонарезающими винтами. При этом длина свободного конца направляющей от места ее крепления к кронштейну не должна быть более 300 мм.

По вертикали направляющие стыкуют с помощью вставок. При этом между направляющими предусматривается зазор 8 – 10 мм.

При скрытом креплении материалов облицовочного слоя после установки в проектное положение вертикальных направляющих к ним с помощью заклепок прикрепляют горизонтальные направляющие.

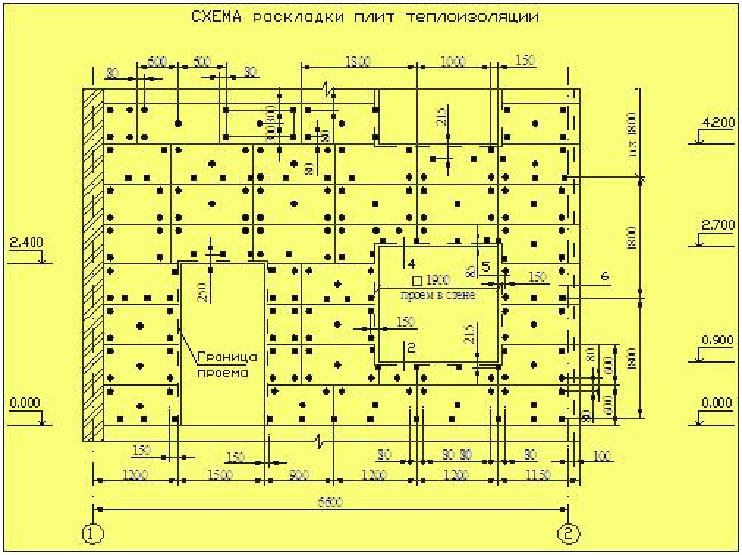

Теплоизоляционные плиты крепят к несущей части стены тарельчатыми дюбелями.

При открытом креплении облицовочных плит кляммеры, располагаемые с шагом, соответствующим размеру облицовочных плит, устанавливают на направляющем профиле с помощью заклепок. При этом от конструкции кляммера зависит размер горизонтального зазора между плитами облицовки, равный 4 мм. Вертикальный зазор между ними также составит 4 мм.

При скрытом креплении для навешивания облицовочных плит на горизонтальные направляющие используют опорные элементы. Их устанавливают с помощью самозапирающейся втулки, которую вставляют в заранее подготовленное в плите отверстие.

Фиксация плит в проектном положении обеспечивается по вертикали регулировочным винтом опорного элемента, а по горизонтали – за счет свободного перемещения опорного элемента вдоль горизонтальной направляющей.

Инженеры компании Вестмет рекомендуют перед монтажом облицовочного слоя из металлических кассет внутрь Т-образного профиля установить салазки с поперечным штифтом. К направляющим их прикрепляют двумя заклепками.

После навески на штифты кассету выравнивают в соответствии с проектным положением. Затем кассету крепят заклепками через ее верхний отгиб к направляющим.

В системах с вентилируемым фасадом для ветро- и гидрозащиты минерало- и стекловолокнистого утеплителя рекомендуется использовать теплоизоляцию «ИЗОСПАН А», «ИЗОСПАН AS» и «ИЗОСПАН АМ». Все виды теплоизоляции, а также сайдинг Mitten, мягкую кровлю, водосточные системы и пароизоляционные материалы всегда в наличии на складе компании Вестмет.

«ИЗОСПАН АМ» и «ИЗОСПАН AS» укладывают поверх утеплителя, белой стороной наружу, с внутренней стороны вентилируемого зазора. «ИЗОСПАН А» укладывают поверх утеплителя гладкой стороной наружу с внутренней стороны вентилируемого зазора.

Монтаж выполняют с учетом применяемой монтажной системы и вида наружной облицовки. Однако, в любом случае, полотнища материала должны плотно прилегать к утеплителю, быть надежно прикреплены к элементам монтажной системы и не провисать. Это предотвратит появление акустических «хлопков» внутри вентиляционного зазора от резких ветровых нагрузок.

Ленту-герметик «ИЗОСПАН FL используют для проклеивания мест нахлесток, креплений к монтажной системе и разрывов полотен.

В оконных и дверных проемах для приклеивания полотен также применяют ленты-герметики «ИЗОСПАН», которые затем дополнительно прижимают планками.

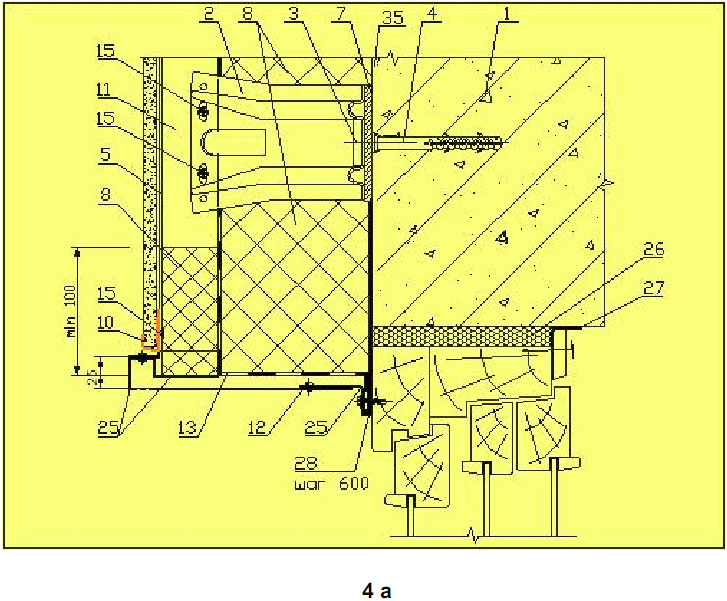

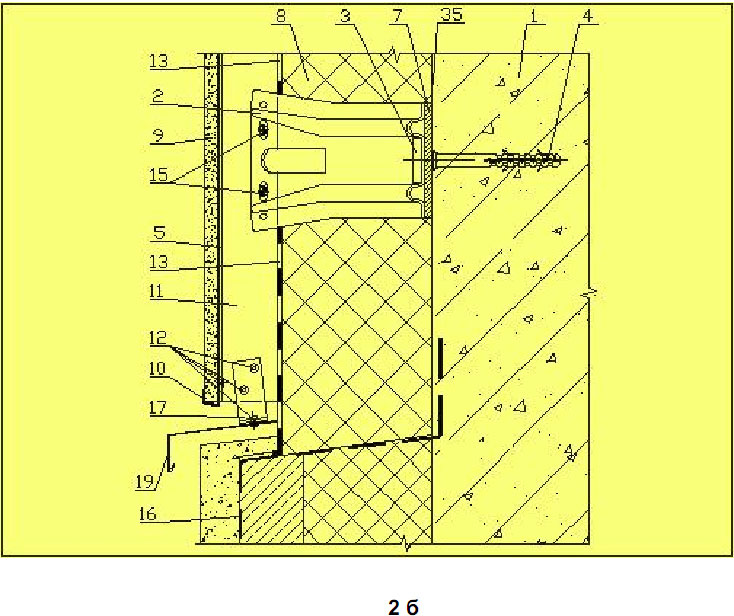

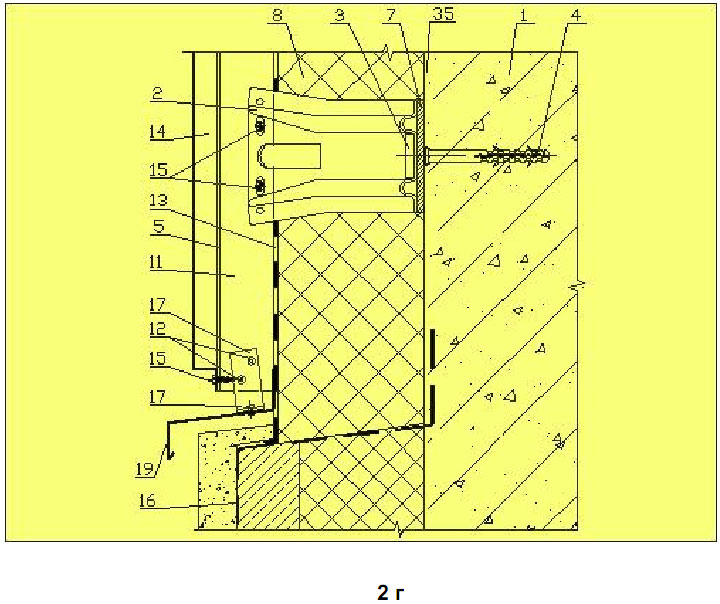

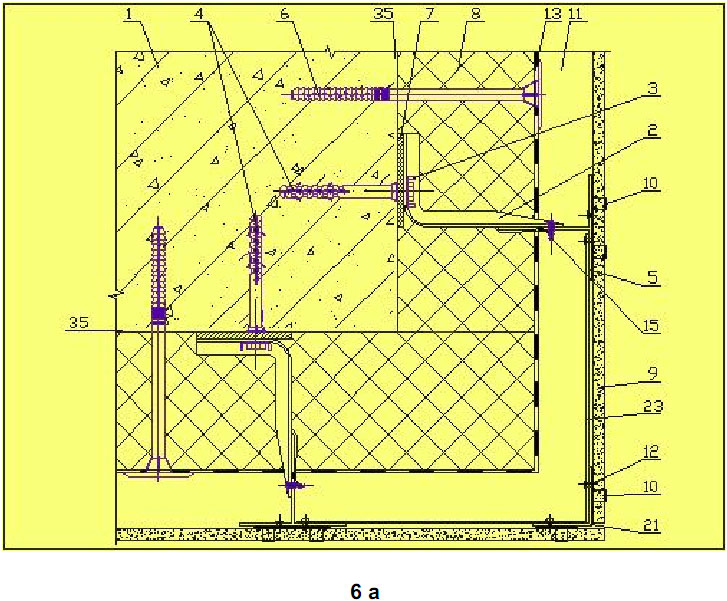

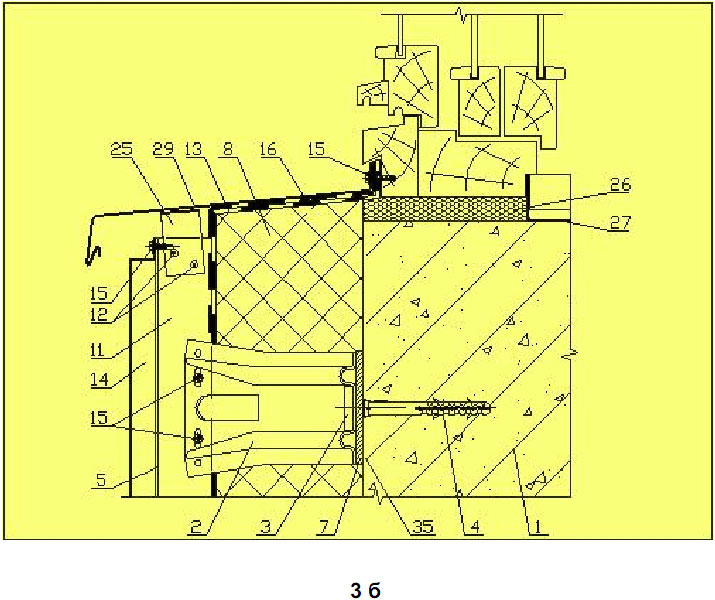

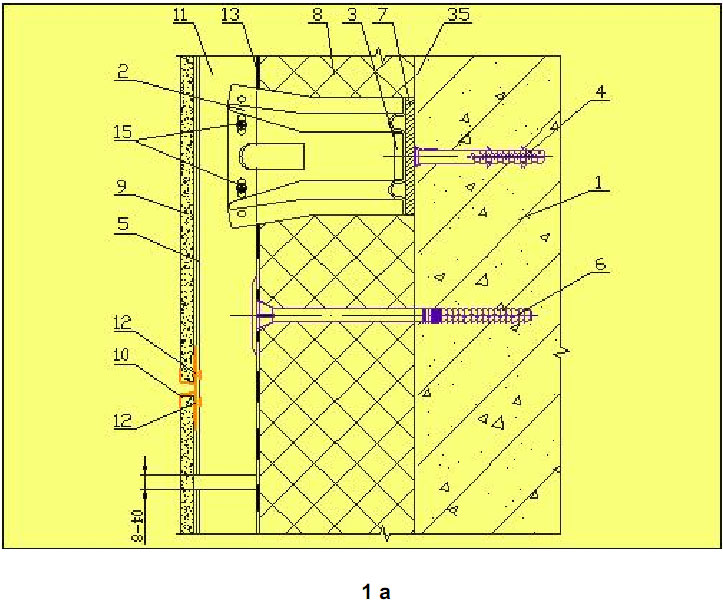

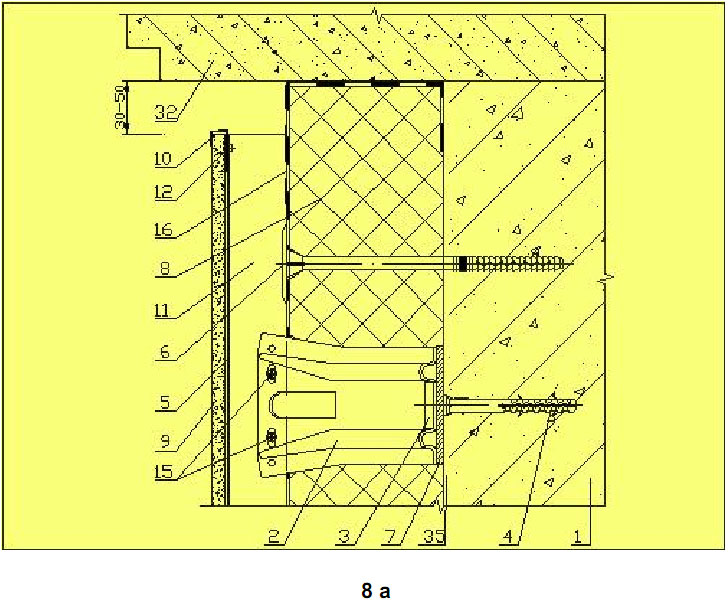

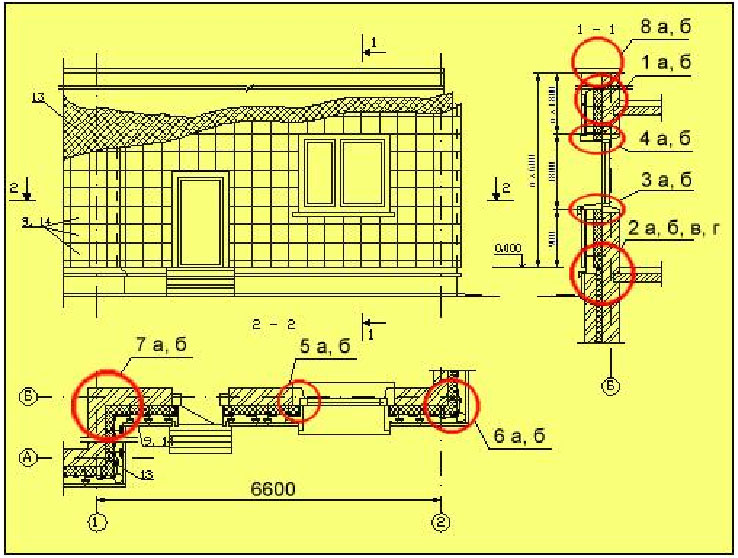

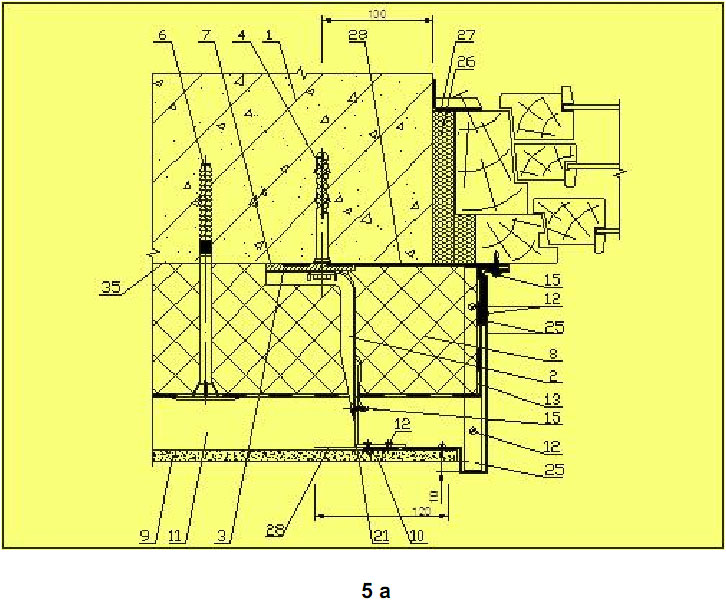

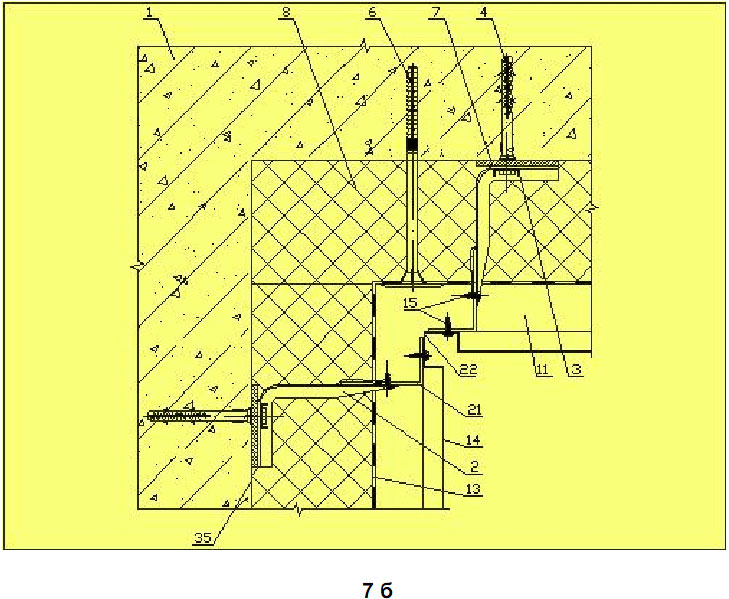

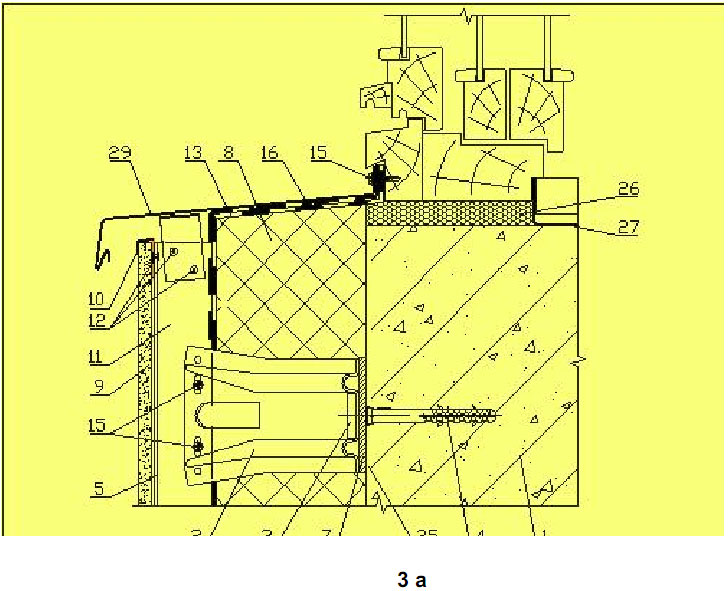

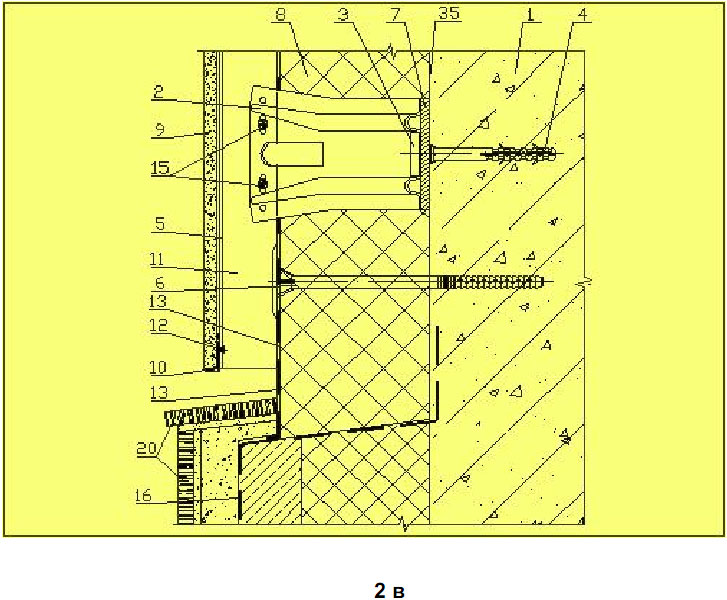

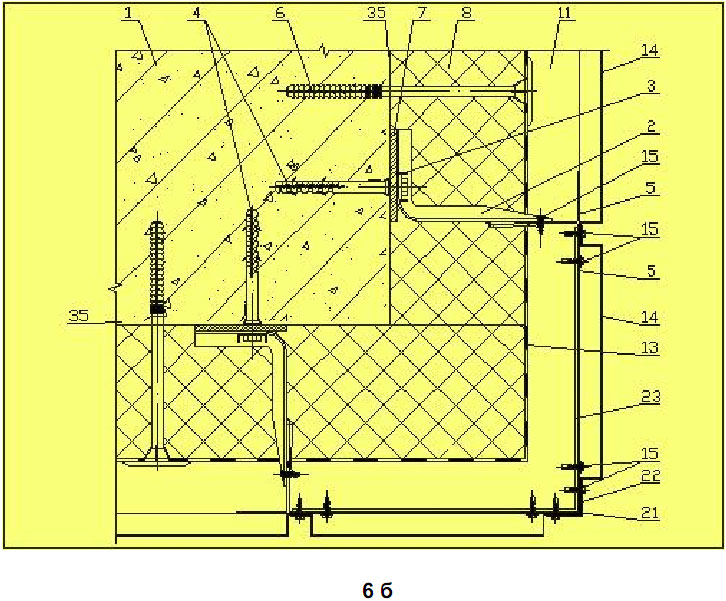

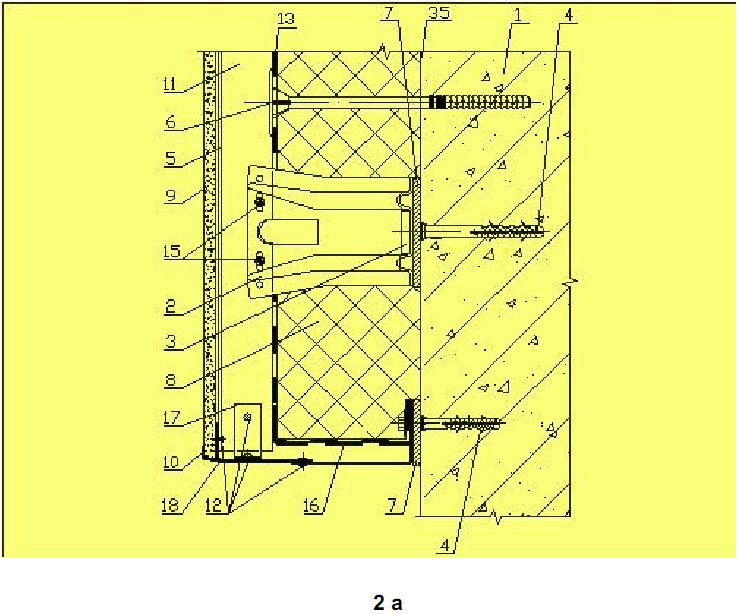

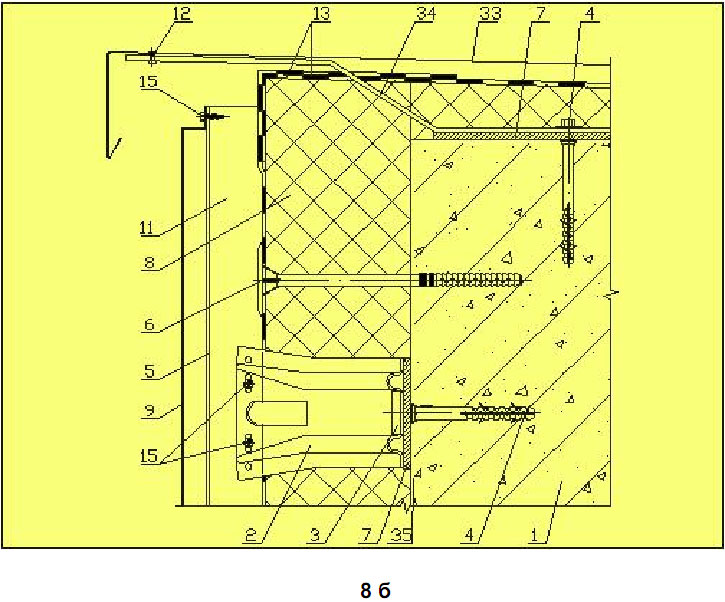

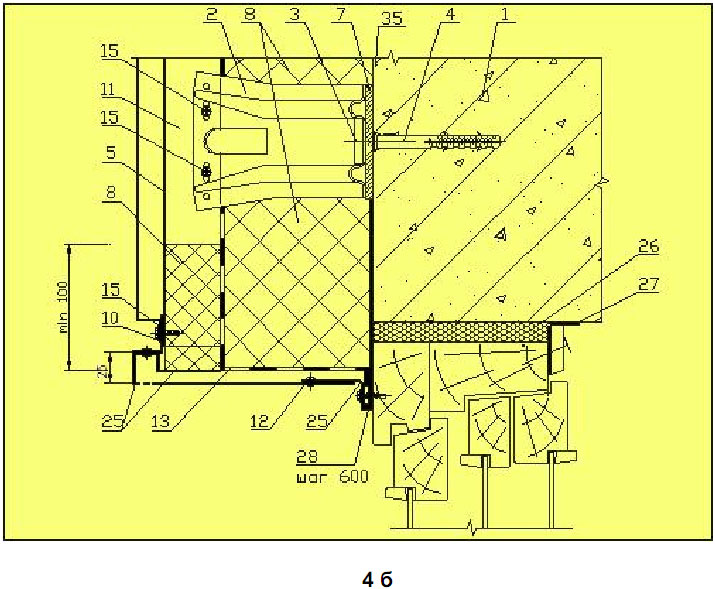

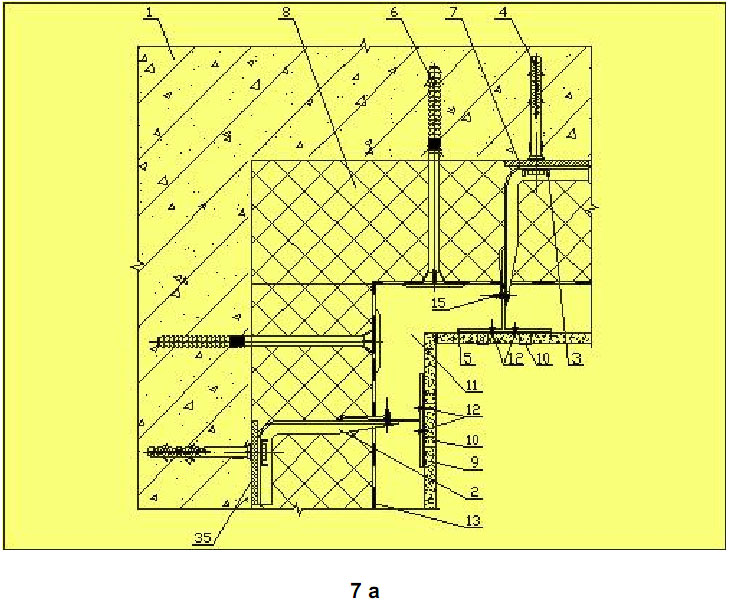

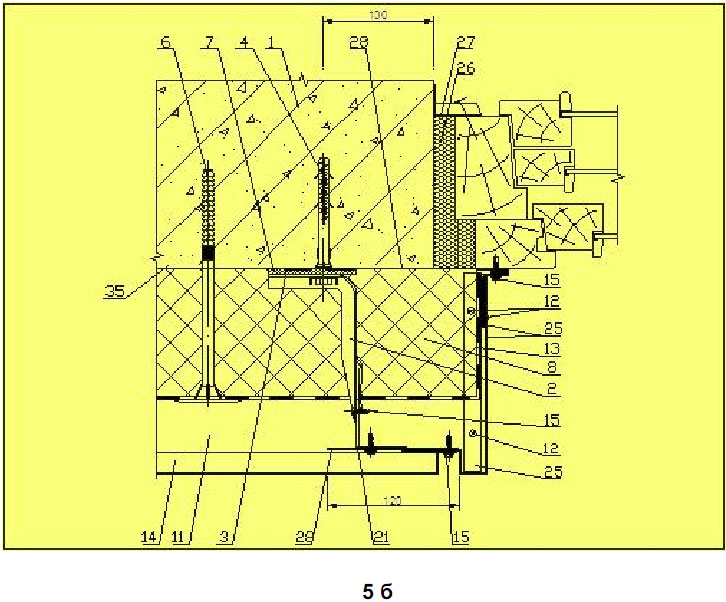

Рабочие чертежи узлов


поз.
Наименование

поз.
Наименование
1
Существующая стена
19
Слив
2
Кронштейн
20
Облицовка цоколя
3
Шайба
21
L-образный вертикальный профиль
4
Анкерный дюбель
22
Нащельник угловой
5
Т-образный вертикальный профиль
23
Угловая пластина
6
Тарельчатый дюбель для крепления утеплителя
24
Кассета угловая
7
Паронитовая прокладка
25
Элемент обрамления
8
Утеплитель
26
Пенный утеплитель
9
Плиты облицовочные
27
Пароизоляционная лента «ИЗОСПАН FL»
10
Кляммер
28
Полоса стальная оцинкованная δ = 0,55 мм
11
Воздушная прослойка
29
Оконный слив
12
Заклепка
30
Отверстие d = 10 мм
13
Гидро- ветрозащитная пленка «ИЗОСПАН» марок «ИЗОСПАН А», «ИЗОСПАН АМ» или «ИЗОСПАН AS»
31
Компенсирующий зазор
14
Кассета типовая
32
Карниз здания
15
Самонарезающий винт
33
Элемент парапета
16
Водоизоляционная паропроницаемая лента «ИЗОСПАН» марок «ИЗОСПАН SL» или «ИЗОСПАН FL»
34
Элемент крепления парапета
17
Элемент крепления слива
35
Пароизоляция «ИЗОСПАН» марок «ИЗОСПАН В», «ИЗОСПАН FS», «ИЗОСПАН С», «ИЗОСПАН D», «ИЗОСПАН FD» или «ИЗОСПАН FX» (для зданий с влажным и мокрым режимом)
18
Перфорированный нащельник
