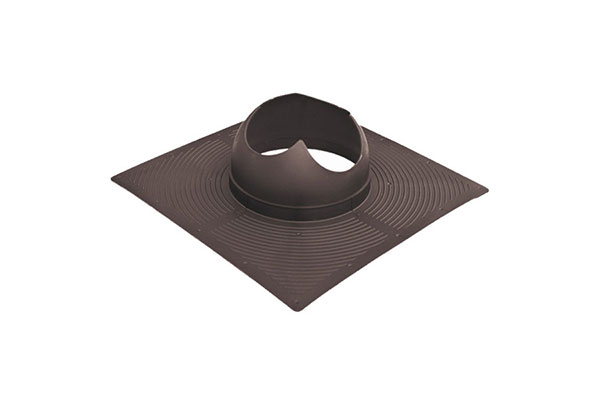

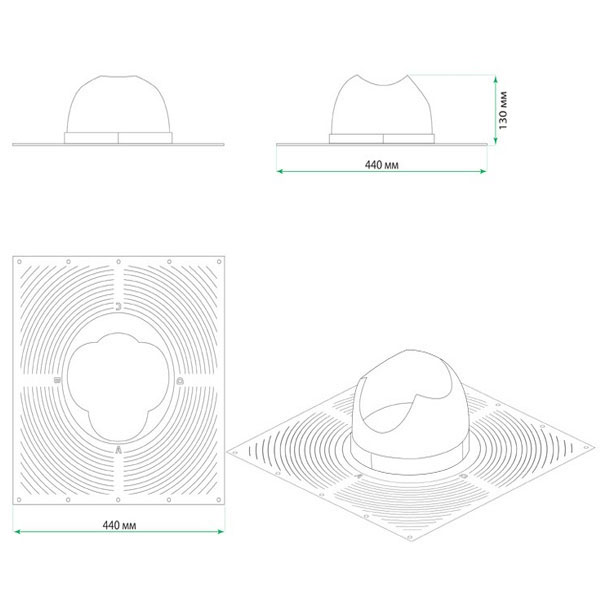

Основание вентиляционной трубы Krovent Base-VT 110

Цена: 700 руб./шт.

    Другие детали вентиляции


Тип кровли: мягкая (битумная) кровля.
Способ установки: устанавливается при монтаже кровельного материала.
Угол наклона кровли: от 0° до 45° (до 50° при доработке).
Комплект: основание KROVENT Base-VT, крепеж, инструкция по монтажу, уплотнительная лента, трафарет.
Упаковка: полиэтилен, картон.
Вес нетто: 0.72 кг.
Вес брутто: 0.84 кг.
В коробке: 10 шт.
Параметры коробки: 0.45 м * 0.45 м * 0.8 м.

Основание Base-VT 110 используется для установки вентиляционных выходов на крыши с плоским покрытием до его укладки. Может применяться на скатах с любым углом наклона, обеспечивает надежное крепление трубы.

Инструкция по монтажу основания вентиляционных труб Base-VT

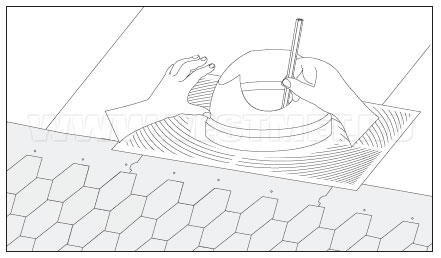

1. Прислоните проходной элемент к кровле и очертите отверстие для выпиливания на скате кровли.

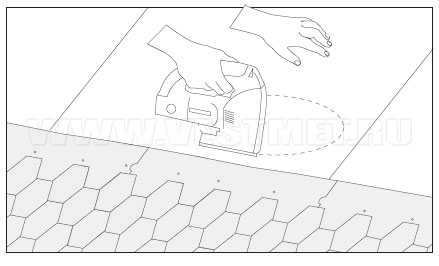

2. Вырежьте строго по контуру отверстие на скате кровли лобзиком.

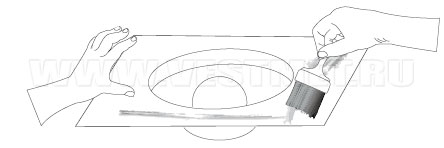

3. Нанесите на нижнюю часть элемента битумный клей.

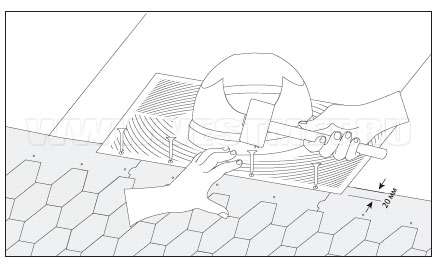

4. Установите проходной элемент на скат кровли так, чтобы он был внахлест на мягкой черепице на 20 мм и в зависимости от угла наклона. Для этого нужно выбрать буквенное значение на основании.
Нужная буква должна смотреть на конек кровли; в специальные выемки в основание забейте кровельные гвозди.
Диапазоны углов в каждом из 4-х положений вентиляции “VT”
Положение «С» - диапазон 20,0* … 10,0*
Положение «D» - диапазон 32,5* … 20,0*
Положение «А» - диапазон 55,0* … 42,5*
Положение «В» - диапазон 42,5* … 30,0*.

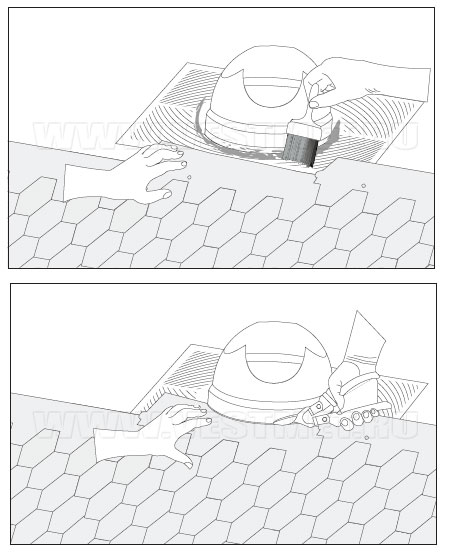

5. Нанесите битумный клей вокруг основания и при дальнейшем монтаже черепицы аккуратно подрежьте ее впритык к вороту основания.

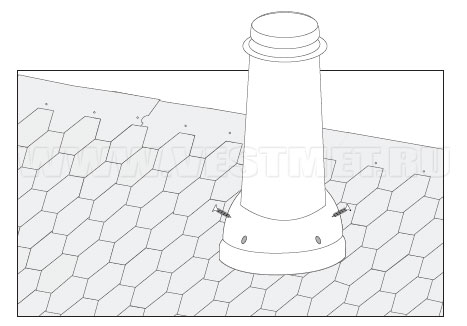

6. Установите на проходной элемент в вертикальном положении универсальную трубу Pipe-VT и закрепите её 4 кровельными саморезами.

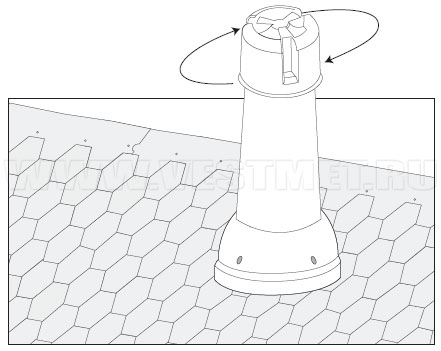

7. Установите (по необходимости) кровельный колпак HupCap на трубу. Поверните колпак по часовой стрелке до плотного прилегания к трубе.
