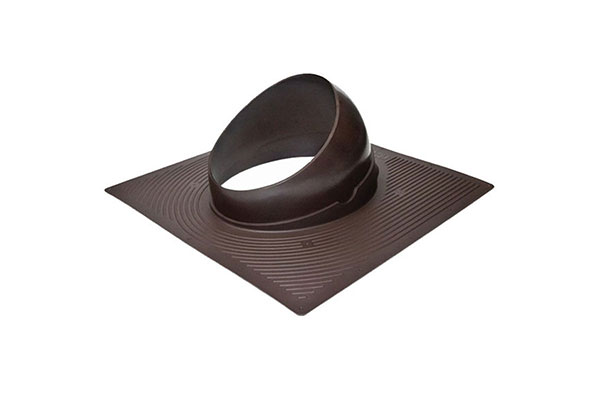

Основание вентиляционной трубы Krovent Base-VT 125/150

Цена: 850 руб./шт.

    Другие детали вентиляции


Тип кровли: мягкая кровля.
Способ установки: устанавливается при монтаже кровельного материала.
Угол наклона кровли: от 11° до 52°.
Тип трубы: вентиляционные выходы Pipe-VT 125is и Pipe-VT 150is.
Комплект: KROVENT Base-VT 125/150, крепеж, инструкция по монтажу, уплотнительная лента, трафарет.
Упаковка: полиэтилен Вес нетто: 0.76 кг.
Вес брутто: 0.9 кг.

Применяется для установки на кровлю вентиляционных выходов Pipe-VT 125is и Pipe-VT 150is.

Инструкция по монтажу основания вентиляционных труб Base-VT

1. Прислоните проходной элемент к кровле и очертите отверстие для выпиливания на скате кровли.

2. Вырежьте строго по контуру отверстие на скате кровли лобзиком.

3. Нанесите на нижнюю часть элемента битумный клей.

4. Установите проходной элемент на скат кровли так, чтобы он был внахлест на мягкой черепице на 20 мм и в зависимости от угла наклона. Для этого нужно выбрать буквенное значение на основании.
Нужная буква должна смотреть на конек кровли; в специальные выемки в основание забейте кровельные гвозди.
Диапазоны углов в каждом из 4-х положений вентиляции “VT”
Положение «С» - диапазон 20,0* … 10,0*
Положение «D» - диапазон 32,5* … 20,0*
Положение «А» - диапазон 55,0* … 42,5*
Положение «В» - диапазон 42,5* … 30,0*.

5. Нанесите битумный клей вокруг основания и при дальнейшем монтаже черепицы аккуратно подрежьте ее впритык к вороту основания.

6. Установите на проходной элемент в вертикальном положении универсальную трубу Pipe-VT и закрепите её 4 кровельными саморезами.

7. Установите (по необходимости) кровельный колпак HupCap на трубу. Поверните колпак по часовой стрелке до плотного прилегания к трубе.
