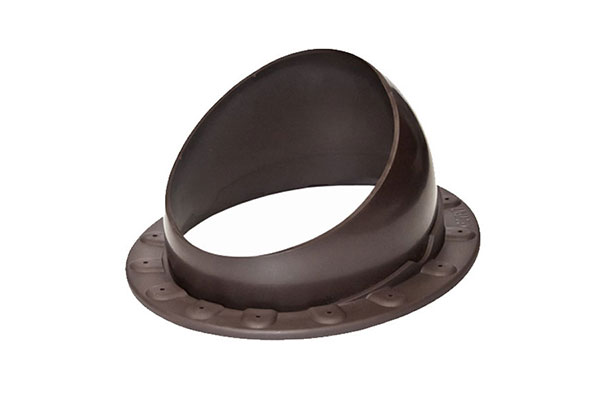

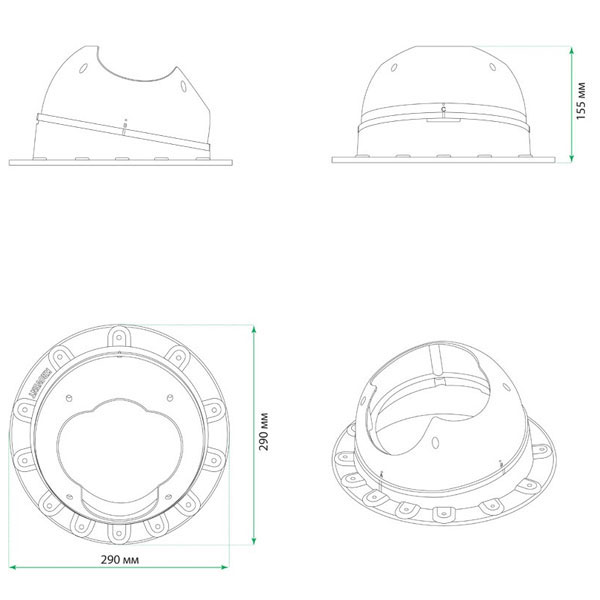

Основание вентиляционной трубы Krovent Base-VT Seam 110

Цена: 715 руб./шт.

    Другие детали вентиляции


Тип кровли: фальцевая и мягкая кровля.
Способ установки: устанавливается на готовую кровлю.
Угол наклона трубы: от 0° до 55°.
Комплект: KROVENT Base-VT Seam, крепеж, инструкция по монтажу, уплотнительная лента.
Упаковка: полиэтилен, картонная коробка 0.8 м * 0.45 м * 0.45 м.
Вес нетто: 0.68 кг.
Вес брутто: 0.75 кг.
Количество в упаковке: 15 шт.

Для монтажа выходов вентиляции на крыши с уже уложенным плоским покрытием используется основание Base VT Seam 110. Оно применяется на скатах с любым углом наклона (является регулируемым).

Инструкция по монтажу основания вентиляционных труб Base-VT Seam

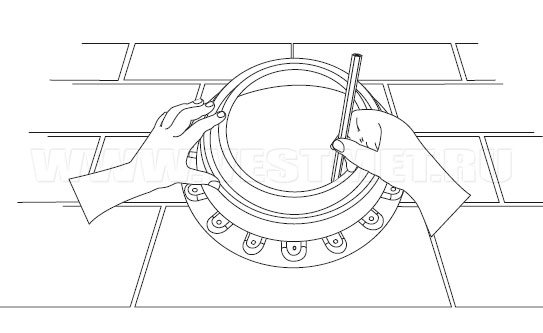

1. Прислоните проходной элемент к фальцевой или мягкой кровле и очертите отверстие для выпиливания на скате кровли изнутри.

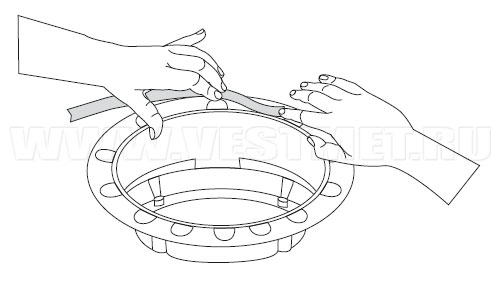

2. Аккуратно, начиная с нижней части вентиля, приклейте уплотнитель, снимая защитную пленку.

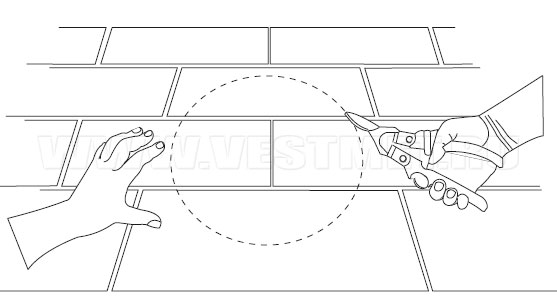

3. Вырежьте строго по контуру отверстие в фальцевой или мягкой кровле лобзиком либо ножницами.

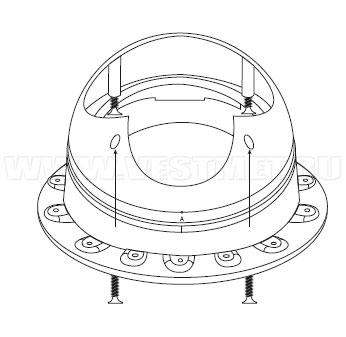

4. Установите полусферу на основание в зависимости от угла наклона кровли, совместите риску с буквенным значением полусферы с риской на основании и прикрутите полусферу черными 4 саморезами 3,8-41 снизу.
Диапазоны углов в каждом из 4-х положений вентиляций «VT-Seam»
Положение «С» --- диапазон 20,0* … 10,0*
Положение «D» --- диапазон 32,5* … 20,0*
Положение «А» --- диапазон 55,0* … 42,5*
Положение «В» --- диапазон 42,5* … 30,0*
Нанести силиконовый герметик на резиновый уплотнитель, по всей длине.

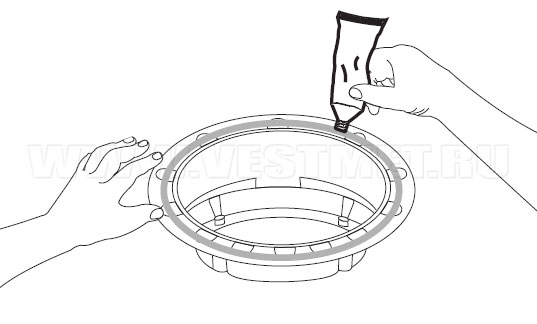

5. Нанесите силиконовый герметик на резиновый уплотнитель по всей длине.

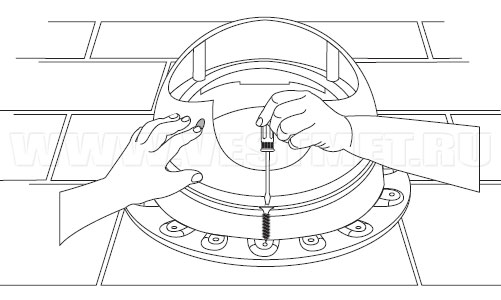

6. Установите проходной элемент на кровлю и закрепите кровельными саморезами.

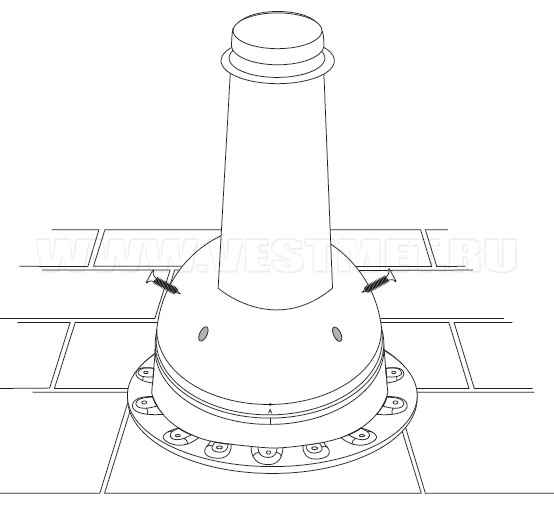

7. Установите на проходной элемент в вертикальном положении универсальную трубу Pipe-VT и закрепите её 4 кровельными саморезами.

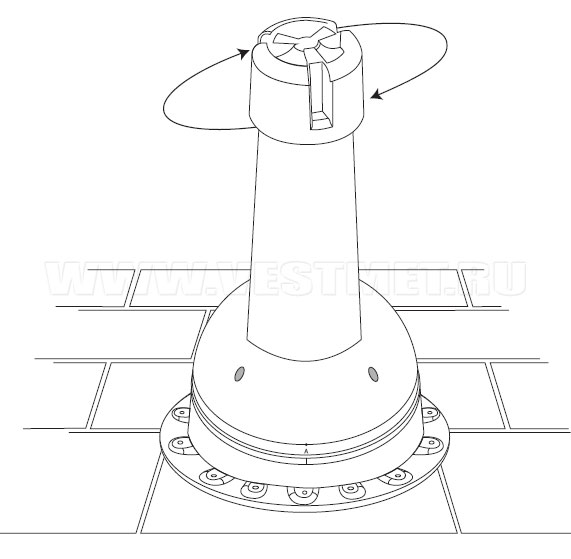

8. Установите (по необходимости) кровельный колпак HupCap на трубу. Поверните колпак по часовой стрелке до плотного прилегания к трубе.
