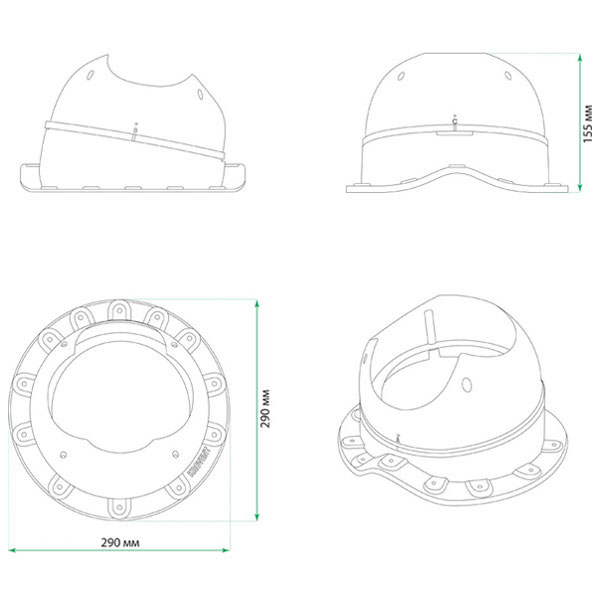

Основание вентиляционной трубы Krovent Base-VT Wave 110

Цена: 775 руб./шт.

    Другие детали вентиляции


Тип кровли: металлочерепица с профилем Монтеррей.
Способ установки: устанавливается на готовую кровлю.
Размер проходного сечения: 70 см3.
Угол наклона трубы: от 0° до 55°.
Комплект: KROVENT Base-VT Wave, крепеж, инструкция по монтажу, уплотнительная лента.
Упаковка: полиэтилен.
Вес нетто: 0.7 кг.
Вес брутто: 1.09 кг.

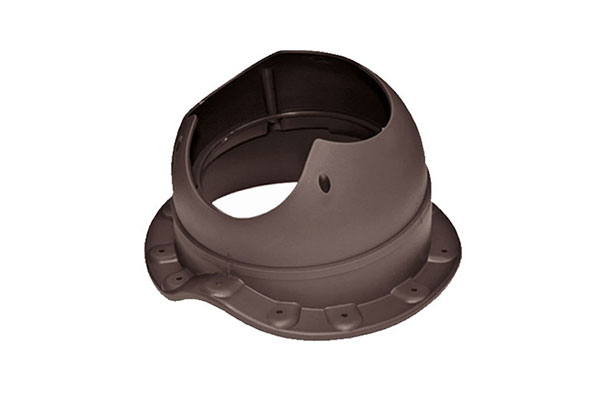

Krovent Base-VT Wave 110 — регулируемое основание для монтажа вентиляционных выходов на крыши с профилированным покрытием (металлочерепица, композитная черепица, черепичная кладка и другие). Устанавливается на готовую кровлю.

Видео - Монтаж кровельного вентиля KROVENT Base VT Wave




Инструкция по монтажу основания вентиляционных труб Base-VT Wave

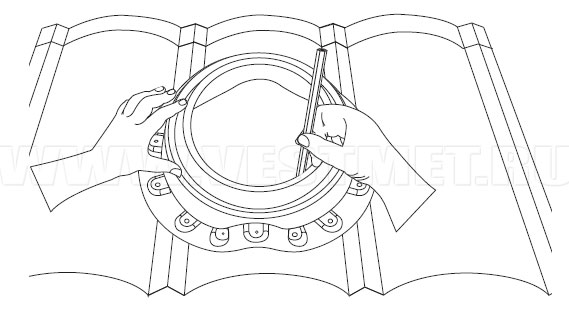

1. Прислоните проходной элемент к металлочерепице и очертите контур маркером изнутри.

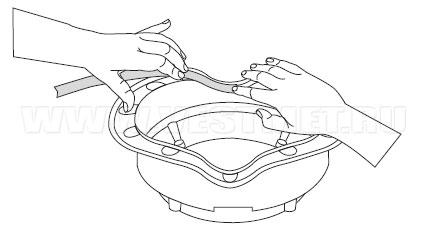

2. Аккуратно, начиная с нижней части вентиля, приклейте уплотнитель, снимая защитную пленку.

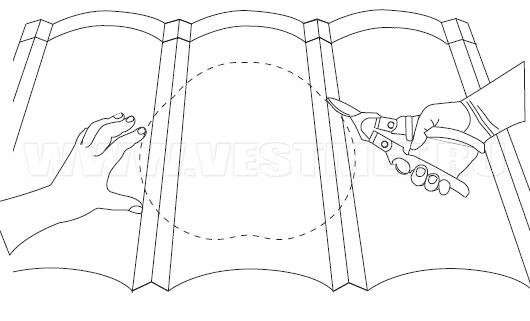

3. Вырежьте строго по контуру отверстие в металлочерепице лобзиком либо ножницами.

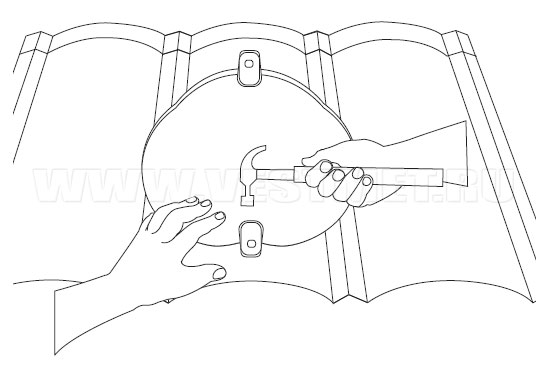

4. Насадите молотком клипсы на металлочерепицу в верхней и нижней частях крепежа проходного элемента так, чтобы саморезы прошли сквозь клипсы.

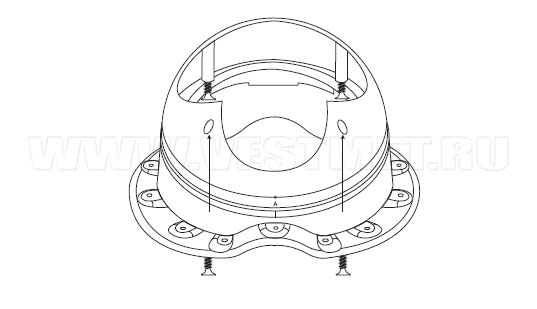

5. Установите полусферу на основание, в зависимости от угла наклона кровли совместите риску с буквенным значением полусферы с риской на основании и прикрутите полусферу черными 4 саморезами 3,8-41 снизу.
Положение «С» --- диапазон 20,0* … 10,0*
Положение «D» --- диапазон 32,5* … 20,0*
Положение «А» --- диапазон 55,0* … 42,5*
Положение «В» --- диапазон 42,5* … 30,0*

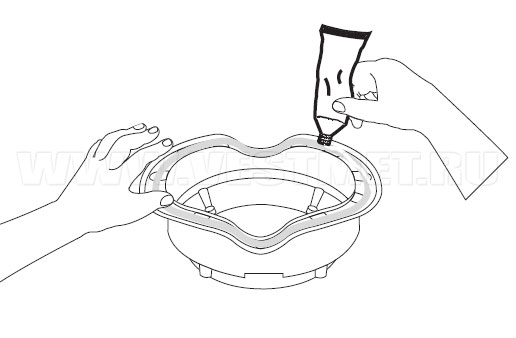

6. Нанести силиконовый герметик на резиновый уплотнитель по всей длине.

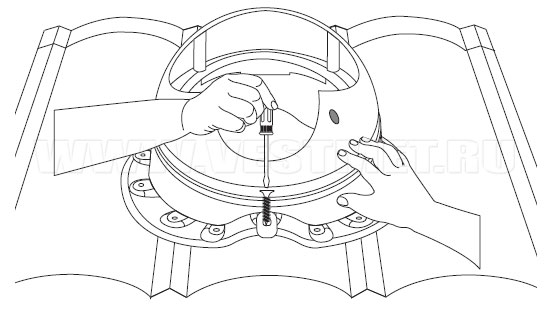

7. Установите проходной элемент и закрепите саморезами верхний край и нижний края через клипсы.

8. Закрепите саморезами все оставшиеся отверстия, если профиль имеет сильное отклонение от базового профиля, используйте дополнительные клипсы до плотного прижатия проходного элемента к металлочерепице.

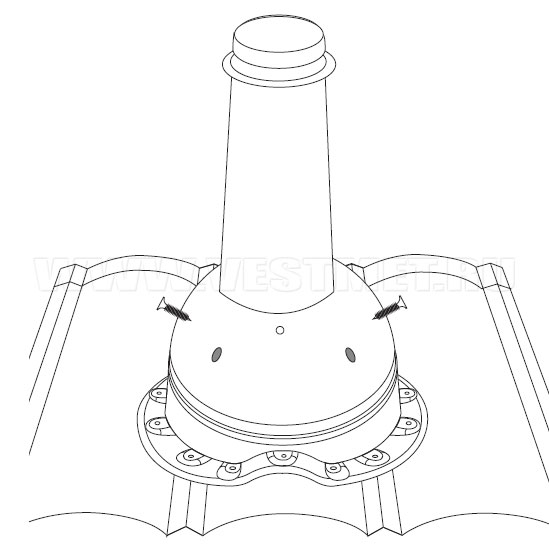

9. Установите на проходной элемент в вертикальном положении универсальную трубу Pipe-VT и закрепите её 4 кровельными саморезами.

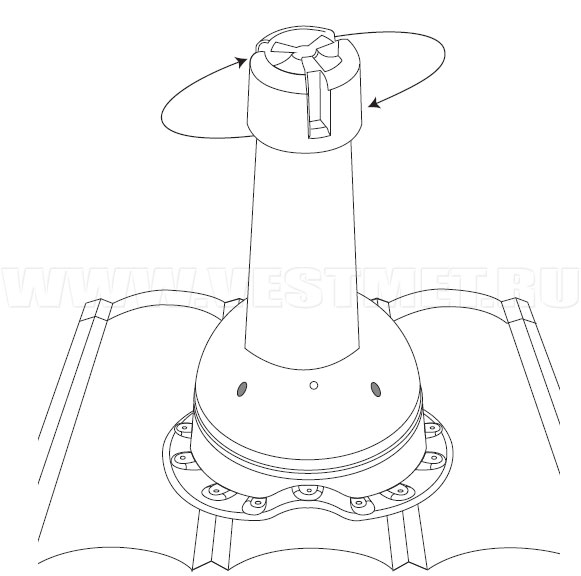

10. Установите (по необходимости) кровельный колпак HupCap на трубу. Поверните колпак по часовой стрелке до плотного прилегания к трубе.
