Тип кровли: металлочерепица с профилем Монтеррей.
Способ установки: устанавливается на готовую кровлю.
Площадь проветриваемого пространства: 60 м2.
Размер проходного сечения: 140 см3.

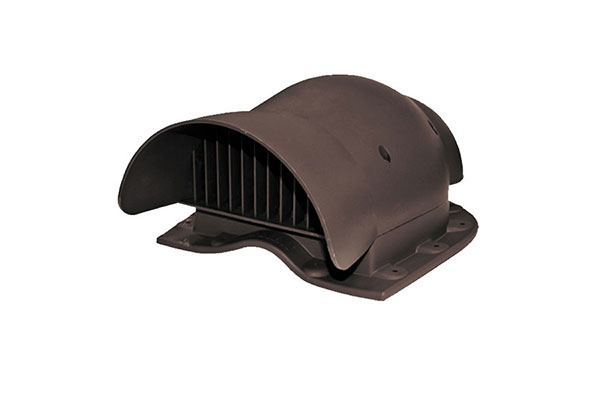

Применяется для вентиляции кровельных конструкций и чердачного помещения на скатных кровлях, покрытых металлочерепицей с профилем Монтерей. Размер проходного сечения составляет 140 см3. Один вентиль способен провентилировать 60 кв.м подкровельного пространства.
Устанавливается на готовую кровлю/
Схема по монтажу кровельного вентиля
Base-KTV Wave

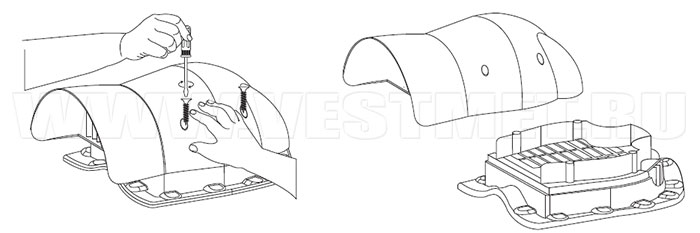

1. Снимите колпак вентиля, открутив
4 самореза.

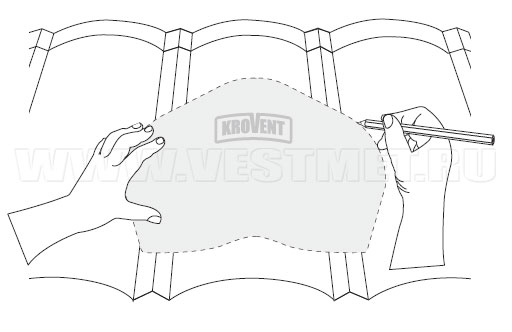

2. Прислоните трафарет проходного
элемента к металлочерепице и очертите
отверстие для выпиливания на
скате кровли.

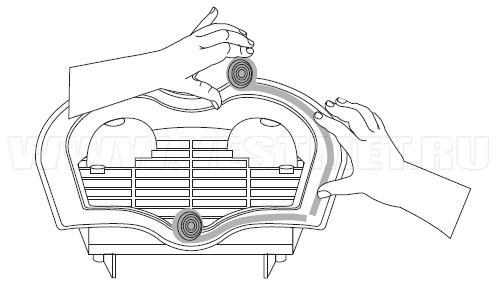

3. Аккуратно, начиная с верхней
части вентиля, приклейте уплотнитель, снимая защитную пленку.
Уплотнитель состоит из двух частей.

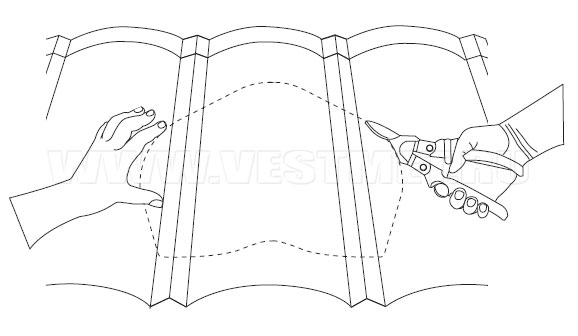

4. Вырезжьте строго по контуру
отверстие в металлочерепице, лобзиком либо ножницами.

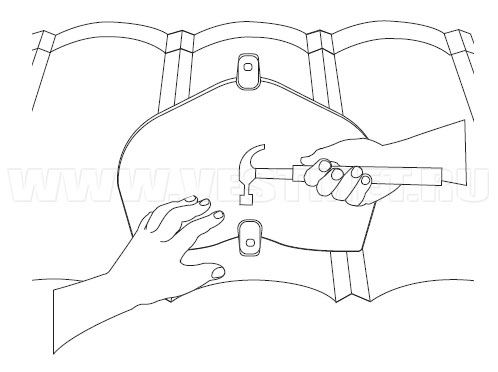

5. Насадите молотком клипсы на
металлочерепицу в верхней и
нижней части крепежа проходного
элемента так, чтобы саморезы
прошли сквозь клипсы.
Клипсы в комплект вентиля не
входят.

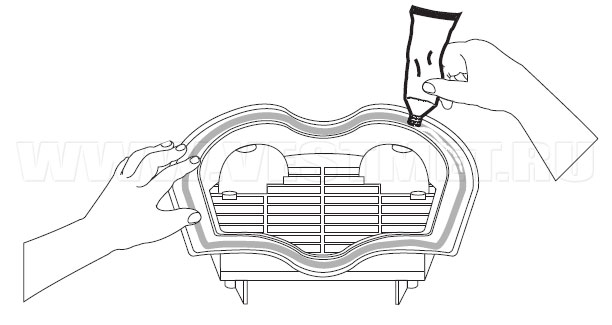

6. Нанесите силиконовый герметик на
проходной элемент по всей длине
резинового уплотнителя.

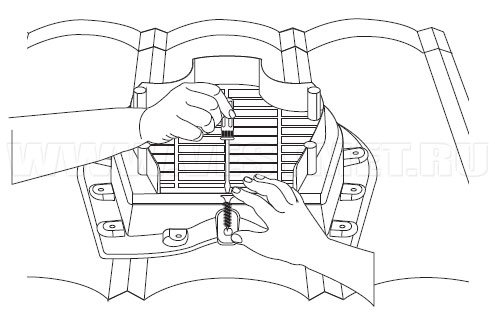

7. Установите проходной элемент и
закрепите саморезами верхний и
нижний края через клипсы.
8. Закрепите саморезами все оставшиеся отверстия; если профиль имеет
сильное отклонение от базового
профиля, то следует использовать
дополнительные клипсы до плотного прижатия проходного элемента к
металлочерепице.

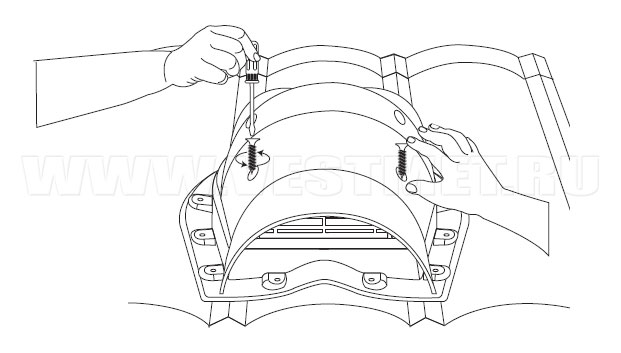

9. Установите колпак вентиля и
закрепите 4 саморезами.
