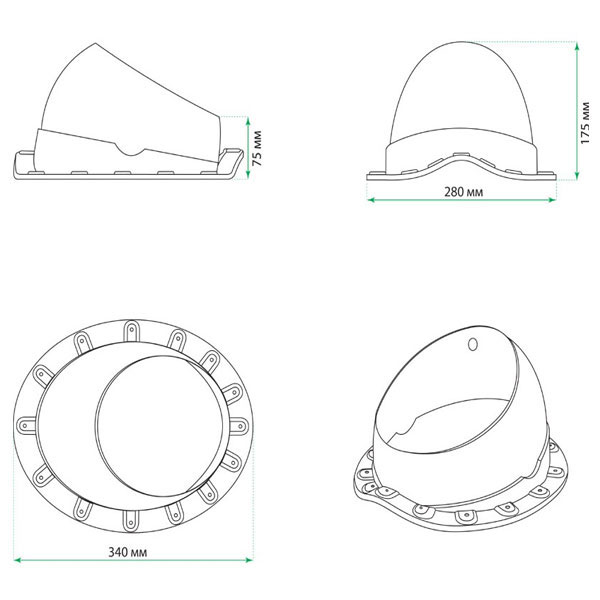

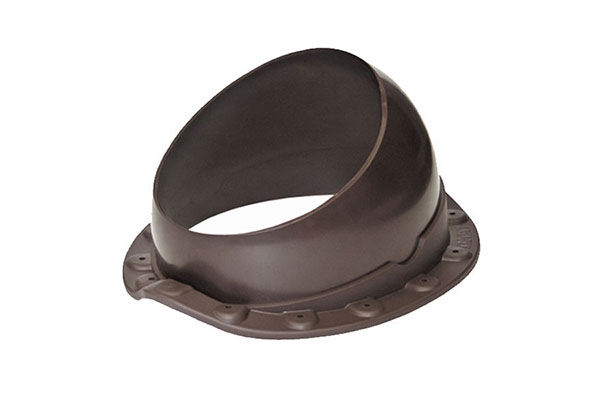

Основание вентиляционной трубы Krovent Base-VT Wave 125/150

Цена: 1 200 руб./шт.

    Другие детали вентиляции


Тип кровли: металлочерепица с профилем Монтеррей.
Способ установки: устанавливается на готовую кровлю.
Угол наклона кровли: от 11° до 52°.
Тип трубы: вентиляционные выходы Pipe-VT 125is и Pipe-VT 150is.
Комплект: KROVENT Base-VT Wave 125/150, крепеж, инструкция по монтажу, уплотнительная лента, трафарет.
Упаковка: полиэтилен.
Вес нетто: 0.39 кг.
Вес брутто: 0.45 кг.

Основание для вентиляционной трубы Krovent Base-VT Wave, применяется для вентиляции кровельных конструкций, жилых (для мягкого климата) и чердачных помещений на скатных кровлях, покрытых металлочерепицей с профилем Монтерей.

Видео - Монтаж кровельного вентиля KROVENT Base VT Wave




Инструкция по монтажу основания вентиляционных труб Base-VT Wave 125/150

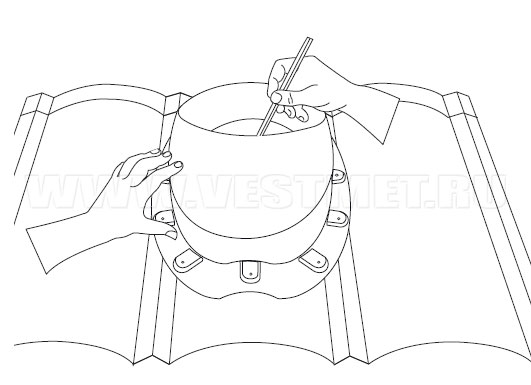

1. Прислоните проходной элемент к металлочерепице и очертите контур маркером изнутри.

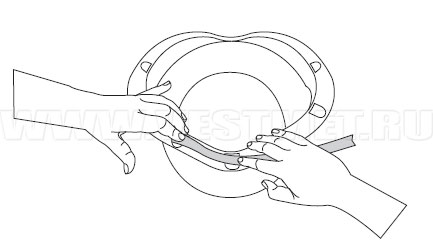

2. Аккуратно, начиная с нижней части вентиля, приклейте уплотнитель, снимая защитную пленку.

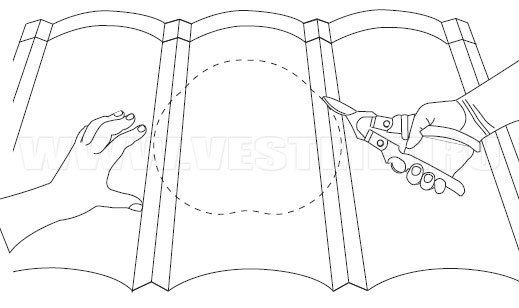

3. Вырежьте строго по контуру отверстие в металлочерепице лобзиком либо ножницами.

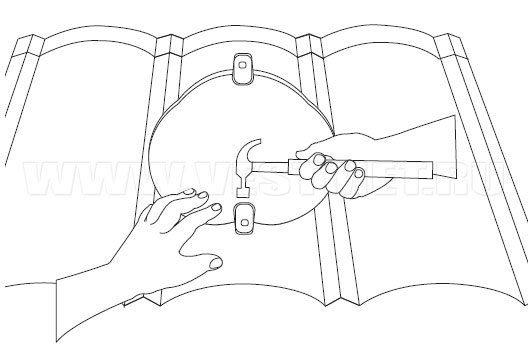

4. Насадите молотком клипсы на металлочерепицу в верхней и нижней частях крепежа проходного элемента так, чтобы саморезы прошли сквозь клипсы.

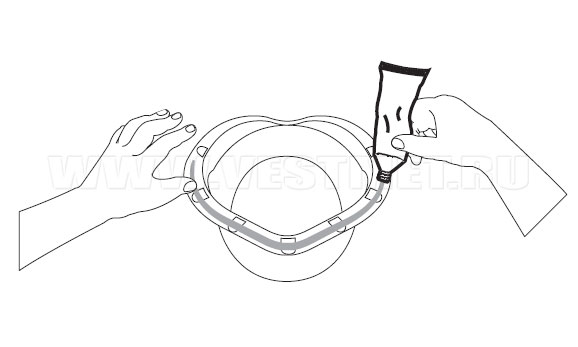

5. Нанести силиконовый герметик на резиновый уплотнитель по всей длине.

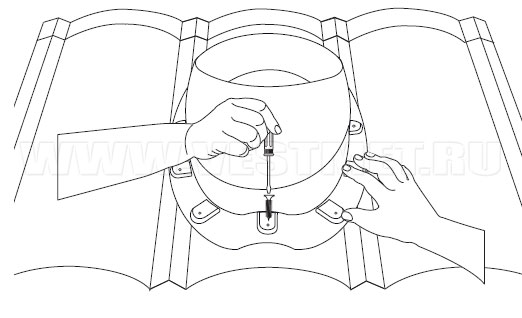

6. Установите проходной элемент и закрепите саморезами верхний край и нижний края через клипсы.

7. Закрепите саморезами все оставшиеся отверстия, если профиль имеет сильное отклонение от базового профиля, используйте дополнительные клипсы до плотного прижатия проходного элемента к металлочерепице.

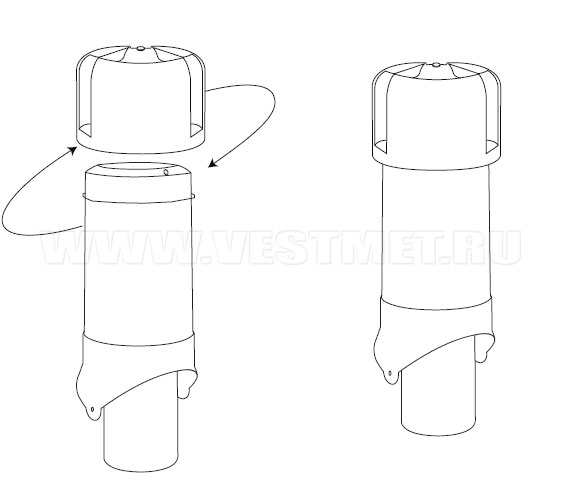

8. Установите кровельный колпак HupCap 270 на изолированную трубу Pipe-VT 125is или Pipe-VT 150is. Поверните колпак по часовой стрелке до щелчка, до полного прилегания к трубе.

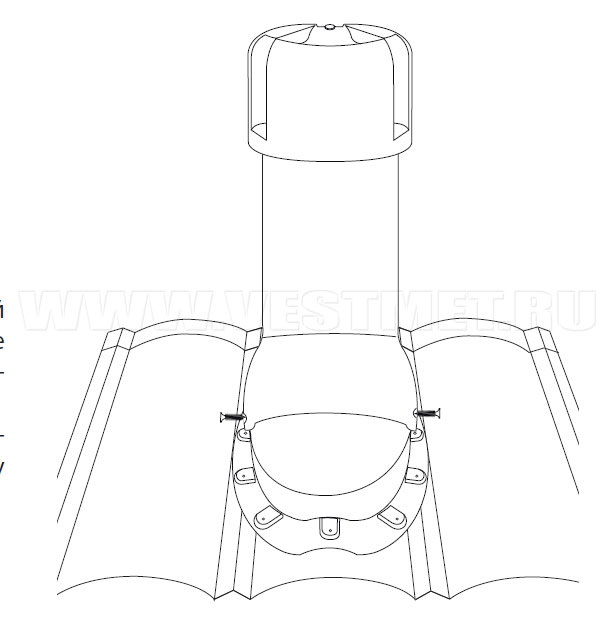

9. Установите трубу с колпаком в проходной элемент и выставите трубу в вертикальное положение по уровню земли, который находится на копаке. Закрепите трубу 6-ю кровельными саморезами в специальные отверстия к проходному элементу.
