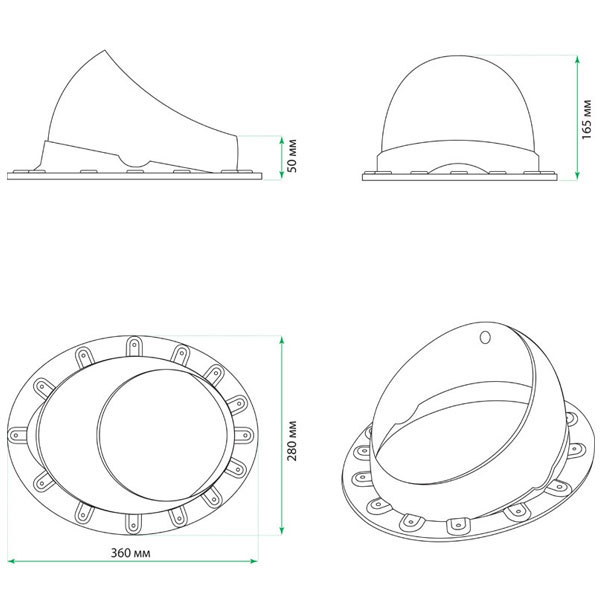

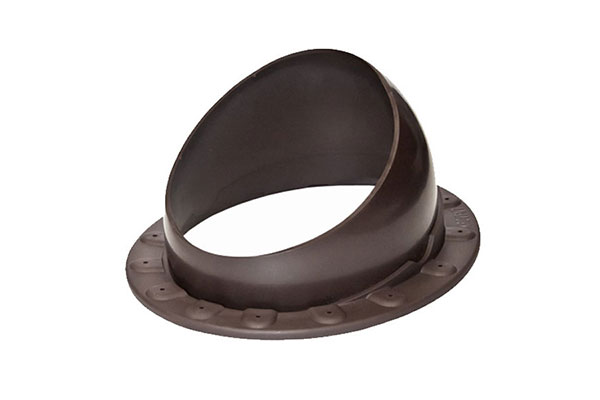

Основание вентиляционной трубы Krovent Base-VT Seam 125/150

Цена: 1 180 руб./шт.

    Другие детали вентиляции


Тип кровли: фальцевая и мягкая кровля.
Способ установки: устанавливается на готовую кровлю.
Угол наклона кровли: от 11° до 50°.
Тип трубы: вентиляционные выходы Pipe-VT 125is и Pipe-VT 150is.
Комплект: KROVENT Base-VT Seam 125/150, крепеж, инструкция по монтажу, уплотнительная лента, трафарет.
Упаковка: полиэтилен.
Вес нетто: 0.38 кг.
Вес брутто: 0.45 кг.

Основание вентиляционной трубы Krovent Base-VT Seam применяется для установки вентиляционных выходов Pipe-VT 125is и Pipe-VT 150is на битумную или фальцевую кровлю.

Инструкция по монтажу основания вентиляционных труб Base-VT Seam

1. Прислоните проходной элемент к фальцевой или мягкой кровле и очертите отверстие для выпиливания на скате кровли изнутри.

2. Аккуратно, начиная с нижней части вентиля, приклейте уплотнитель, снимая защитную пленку.

3. Вырежьте строго по контуру отверстие в фальцевой или мягкой кровле лобзиком либо ножницами.

4. Установите полусферу на основание в зависимости от угла наклона кровли, совместите риску с буквенным значением полусферы с риской на основании и прикрутите полусферу черными 4 саморезами 3,8-41 снизу.
Диапазоны углов в каждом из 4-х положений вентиляций «VT-Seam»
Положение «С» --- диапазон 20,0* … 10,0*
Положение «D» --- диапазон 32,5* … 20,0*
Положение «А» --- диапазон 55,0* … 42,5*
Положение «В» --- диапазон 42,5* … 30,0*
Нанести силиконовый герметик на резиновый уплотнитель, по всей длине.

5. Нанесите силиконовый герметик на резиновый уплотнитель по всей длине.

6. Установите проходной элемент на кровлю и закрепите кровельными саморезами.

7. Установите на проходной элемент в вертикальном положении универсальную трубу Pipe-VT и закрепите её 4 кровельными саморезами.

8. Установите (по необходимости) кровельный колпак HupCap на трубу. Поверните колпак по часовой стрелке до плотного прилегания к трубе.
