Установка наружного угла

Угловой профиль отрезают на нужную длину, между вершиной угла и карнизом (софитом) оставляют 1/3 для теплового зазора. Нижний край угловых элементов опускают на 2/3 от размера теплового зазора так, чтобы он был ниже уровня нижней кромки стартовой полосы.

Затем можно начинать установку крепежа (гвоздь, саморез или скобу) в верхней части верхнего перфорированного отверстия по обеим сторонам угла. Он должен висеть на двух гвоздях вертикально. Чтобы учесть температурное расширение по вертикали, следующие крепежи устанавливают по центру отверстий в 20 – 40 см друг от друга, не очень плотно.

Перед тем, как приступить к монтажу угловых профилей, верхние и нижние гвоздевые планки нужно подрезать. Расстояние подрезки сверху должно быть равно высоте завершающей планки (F- или J-профиля) плюс треть теплового зазора, а снизу гвоздевая планка должна быть подрезана на 5- 6 мм. В этом случае нижняя планка не будет выступать из-под сайдинга. Если угол закрывается крышкой, следует подрезать нижнюю гвоздевую планку на 2/3 ширины теплового зазора, плюс высота гвоздевой планки J -профиля.

Если длина углового профиля меньше высоты угла, потребуется состыковать два профиля. Тогда все угловые профили на всех углах должны стыковаться на одинаковой высоте.

Монтаж наружного углового профиля

Монтаж наружного углового профиля: а — общий вид; б — стыкование угловых профилей внахлест; в — то же, через накладку на клею; г — то же, через прибиваемую накладку; 1 — наружный угловой профиль; 2 — верхняя панель; 3 — нижняя панель; n - 1/3 температурного зазора; т — высота завершающего профиля (F- или J-профиля); с — расстояние между крепежами (20-40 см); d — 2/3 температурного зазора; е — нахлест; f— температурный зазор.

Существует три основных способа стыковки угловых профилей.

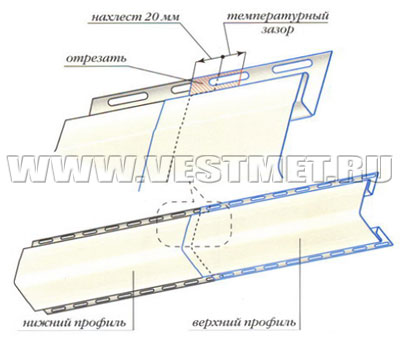

Самый распространенный из них – стыковка внахлест. Верхний профиль должен лежать поверх нижнего. Чтобы состыковать профили таким образом, потребуется отрезать ножницами по металлу гвоздевую планку и фигурные элементы, оставив лишь две тонкие полосы, которые будут формировать угол. Первым монтируют нижний угловой профиль, а затем – верхний. В результате получится узел, защищающий угол стены от дождя и снега.

Важное условие: высота отрезаемой части углового профиля должна быть больше или равняться ширине температурного зазора. Ширина нахлеста панелей должна быть равной ширине температурного зазора плюс 20 мм. Чтобы не ошибиться в расчетах, стоит предварительно наложить угловые профили друг на друга с нахлестом 20 мм, отмерять ширину температурного зазора в месте перехлеста гвоздевых планок на верхнем профиле и сделать метки. Затем обе планки отрезать по полученным меткам.

Второй способ – стыковка при помощи накладки. Верхнюю и нижнюю панели устанавливают в одной плоскости, а между ними помещают виниловую накладку, которую можно сделать из части углового профиля. Затем накладка приклеивается к одной панели, лучше к нижней. Угол, оформленный таким способом немного красивее выглядит, но заметно проигрывает с инженерной точки зрения – он несколько сложнее, к тому же при таком способе стыковки влага может попадать внутрь конструкции.

Третий способ является продолжением второго способа, с той лишь разницей, что у накладки не требуется полностью срезать гвоздевые планки, и она крепится к стене как обычный профиль.

Для всех трех способов сохраняется правило: требуется оставлять температурный зазор между гвоздевыми планками профилей и выдерживать над накладками нахлест 2- 2,5 см.

Стыкование внахлест вертикальных сайдинговых панелей (любых)

Стыкование внахлест вертикальных сайдинговых
панелей (любых).

Если нужно закрыть внешний угол сверху или снизу, потребуется изготовить крышку. Для этого можно вырезать из остатка J -рейки деталь, по длине равную двойной ширине внешнего угла основной детали. В центре детали вырезают угол 90°, с двух сторон отрезают края рейки, она сгибается и прибивается к внешнему углу здания. Затем в образовавшийся канал вставляется деталь внешнего угла и фиксируется крепежом.

Для установки угловой детали в J -рейку при малой ее ширине, нужно отрезать внутреннюю загнутую часть J -рейки. Кроме этого, перед началом монтажа требуется подрезать гвоздевые планки, которые могут упираться в крепление крышки при температурном расширении. Снизу их нужно подрезать на 2/3, а сверху на 1/3 ширины теплового зазора плюс высота гвоздевой планки J -панели. Такие зазоры нужно предусмотреть внутри крышек, между дном согнутой J-панели и концом углового профиля.

Крышку проще всего изготовить из остатка углового профиля – сделать вертикальные надрезы и загнуть плоскости внутрь. Чтобы узел не был «рыхлым», потребуется дополнительно закрепить загнутые лепестки.

Наиболее эффектный способ оформления углов – изготовление их из четырех элементов (стартовый угловой профиль, две виниловые доски и декоративная угловая планка). Такой способ больше подчеркивает углы здания и предусматривает использование элементов разных цветов.

Бюджетный вариант монтажа углов заключается в использовании вместо цельного, достаточно дорогого угла, двух более дешевых элементов - J -профилей. В результате получается наборный угол, который выглядит не хуже цельного, тогда как стоимость его – почти вдвое дешевле. Целесообразна такая замена далеко не всегда. Цельный угол более герметичен и эстетичен, поэтому со стороны фасада его лучше оставить и не менять на наборный.

Изготовление и монтаж угловых крышек

Изготовление и монтаж угловых крышек: а — изготовление крышки из J-профиля; б— монтаж крышек; 1 — J-профиль; 2 — крышка; 3 — угловой профиль

Углы из наборных элементов монтируются по тем же правилам, что и обычные угловые профили. Сверху оставляют зазор в 1/3 от общего температурного зазора до карниза или до софита, а снизу выпускают 2/3 от ширины стартовой полосы. Также подрезаются гвоздевые планки на ширину примыкающих элементов. Величина температурных зазоров проверяется по инструкции установки сайдинга.

Альтернативные виды наружных углов

Альтернативные виды наружных углов: а — из четырех элементов; б — из двух элементов; 1 — угловая (вертикальная) двухсторонняя стартовая полоса; 2 — доска; 3 — декоративный угловой элемент; 4 — J-профиль.
